Renault Duster – należy do klasy crossoverów. Po raz pierwszy został wprowadzony na rynek europejski w 2009 roku. Lata produkcji 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020, 2021 i do chwili obecnej. W niektórych krajach znany jest jako Dacia Duster . W tym okresie samochód został odnowiony. Przedstawiamy oznaczenie skrzynek bezpieczników i przekaźników Duster w dwóch podstawowych wersjach (przed i po odnowieniu). Pokażemy schematy skrzynek, przeznaczenie ich elementów, zwrócimy uwagę na bezpiecznik odpowiedzialny za zapalniczkę.
Należy pamiętać, że liczba bezpieczników i przekaźników, a także same schematy skrzynek mogą różnić się od tego materiału i zależą od wyposażenia elektrycznego, roku produkcji i kraju dostawy samochodu.

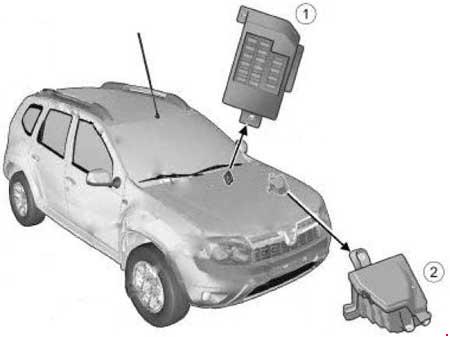

Lokalizacja skrzynek z bezpiecznikami i przekaźnikami w Dusterze:
- Po lewej stronie na końcu tablicy rozdzielczej.
- W komorze silnika zaraz za akumulatorem.
Contents
Typ 1

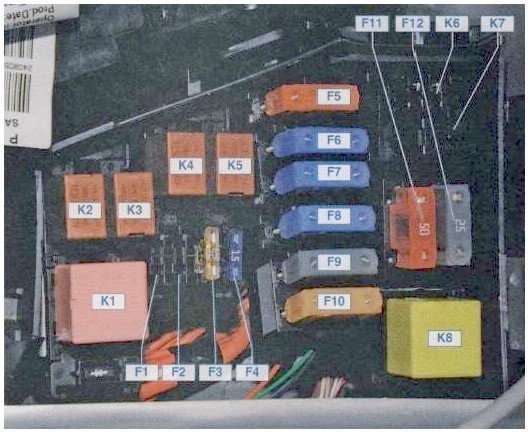

Komora silnika
Schemat
Przeznaczenie
| F1 | Nieużywany |
| F2 | Nieużywany |
| F3 (25) | Łańcuchy: pompa paliwa i cewki zapłonowe; główny przekaźnik system zarządzania silnikiem K5 |
| F4 (15) | Obwód sprzęgła elektromagnetycznego sprężarki klimatyzacji |
| F5 (40) | Obwody mocy: przekaźnik niskiej prędkości wentylatora chłodzącego |
| F6 (60) | Łańcuchy zabezpieczone bezpiecznikami F9, F10, F28, F29, F30, F31, F32, F36 bloku montażowego 1 w kabinie pasażerskiej |
| F7 (60) | Łańcuchy zabezpieczone bezpiecznikami F13, F14, F15, F16, F17, F18, F19, F20, F24, F26, F27, F37, F38, F39 bloku montażowego w kabinie pasażerskiej |
| F8 (60) | Łańcuchy zabezpieczone bezpiecznikami F1, F2, F3, F4, F5, F11, F12 bloku montażowego w kabinie pasażerskiej |
| F9 (25) | Obwody pod napięciem w położeniu S i A kluczyka zapłonu |
| F10 (80) | Obwody mocy przekaźnika włączającego nagrzewnicę elektryczną kabiny pasażerskiej |
| F11 (50) i F12 (25) | Łańcuchy jednostki sterującej ABS |
Oznaczenie przekaźnika
- K1 – Przekaźnik wentylatora chłodzącego o dużej prędkości
- K2 – Przekaźnik klimatyzatora
- KZ – Przekaźnik niskiej prędkości wentylatora układu chłodzenia
- K4 – Przekaźnik pompy paliwa i cewek zapłonowych
- K5 – Główny przekaźnik układu sterowania silnikiem
- K6 – Nieużywany
- K7 – Przekaźnik świateł przeciwmgłowych. Jeżeli tak nie jest, oznacza to, że poprawka PTF nie jest zainstalowana.
- K8 – Przekaźnik wentylatora nagrzewnicy

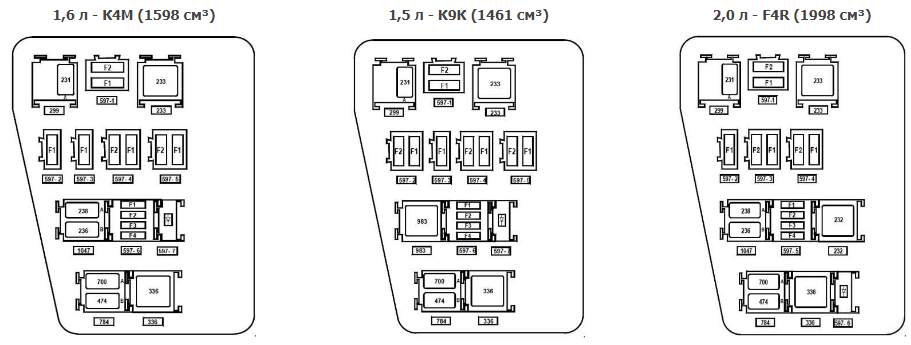

Inne wersje tego bloku.

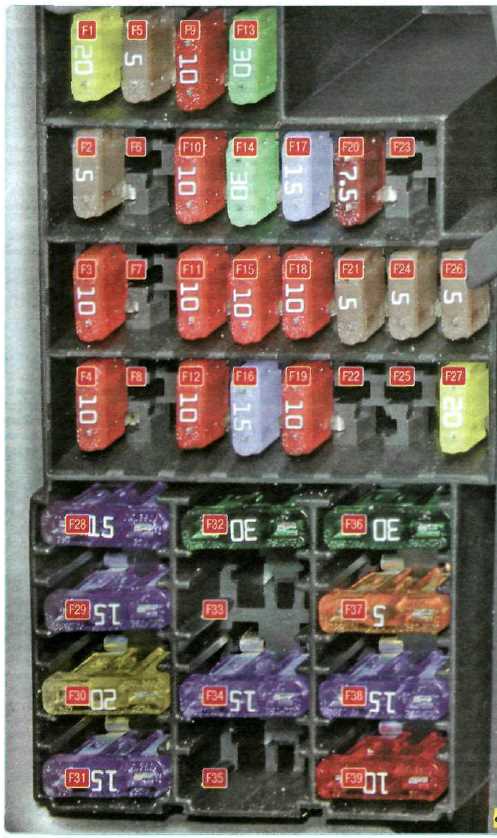

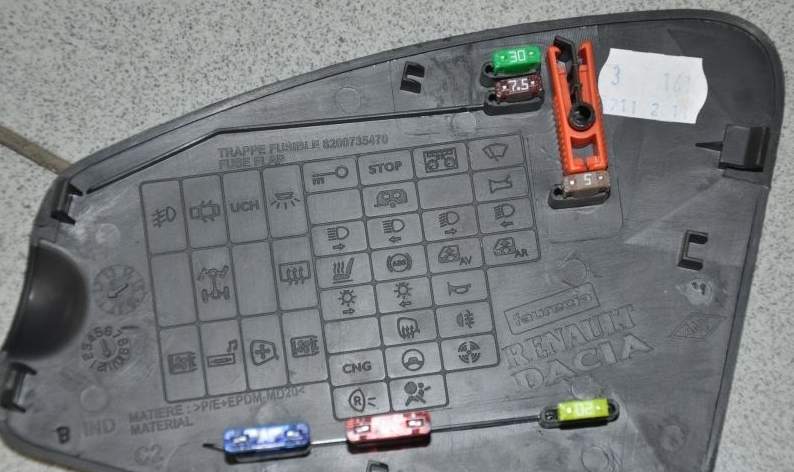

Przedział pasażerski
Znajduje się na końcu deski rozdzielczej po stronie kierowcy, za osłoną.
Schemat
Opis
| F1 (20) | Łańcuchy: wycieraczki; przekaźnik uzwojenia podgrzewanej szklanej klapy tylnej |
| F2 (5) | Łańcuchy: zasilanie zestawu wskaźników; uzwojenia przekaźnika K4 pompy paliwa i cewek zapłonowych; na zasilaniu ECU układu sterowania silnikiem ze stacyjki; |
| F3 (10) | Obwody świateł hamowania |
| F4 (10) | Łańcuchy: kierunkowskazy; złącze diagnostyczne układu sterowania silnikiem (pin 1); cewki immobilizera; jednostka przełączająca |
| F5 (5) | Obwód sterujący sprzęgła elektromagnetycznego tylnego biegu |
| F6 | rezerwa |
| F7 | rezerwa |
| F8 | rezerwa |
| F9 (10) | Obwód światła mijania lewego reflektora |
| F10 (10) | Obwód światła mijania prawego reflektora |
| F11 (10) | Łańcuchy: lampy świateł drogowych lewego reflektora; wskaźnik świateł drogowych reflektorów w zestawie wskaźników |
| F12 (10) | Obwód lampy świateł drogowych prawego bloku reflektorów |
| F13 (30) | Łańcuchy podnośników szyb tylnych drzwi |
| F14 (30) | Łańcuchy elektrycznych szyb przednich drzwi |
| F15 (10) | Obwód jednostki sterującej ABS |
| F16 (15) | Obwody ogrzewania fotela kierowcy i pasażera z przodu |
| F17 (15) | Obwody sygnału dźwiękowego |
| F18 (10) | Łańcuchy: żarówki pozycyjne lewego reflektora; żarówki świateł bocznych lewe tylne światło |
| F19 (10) | Łańcuchy: żarówki pozycyjne prawego reflektora; lampy pozycyjne prawego tylnego światła; lampy do oświetlenia tablicy rejestracyjnej; lampy do schowków rękawicowych; oświetlenie zestawu wskaźników i elementów sterujących na desce rozdzielczej, konsoli i wykładzinie tunelu podłogowego |
| F20 (7,5) | Obwód tylnego światła przeciwmgielnego |
| F21 (5) | Łańcuchy elementów grzejnych lusterek zewnętrznych |
| F22 | rezerwa |
| F23 | rezerwa |
| F24 (5) | Obwód sterujący wspomagania kierownicy |
| F26 (5) | Obwód sterownika poduszki powietrznej |
| F27 (20) | Łańcuchy: czujniki parkowania; żarówki świateł cofania; spryskiwacz przedniej szyby i szyba tylnej klapy |
| F28 (15) | Łańcuchy: lampy plafonowe do oświetlenia wnętrza; lampa bagażnika; lampki oświetlenia jednostki głównej |
| F29 (15) | Łańcuchy: przerywana praca wycieraczki; włącznik kierunkowskazów; wyłącznik alarmowy; sterowanie centralnym zamkiem; brzęczyk; złącze diagnostyczne układu sterowania silnikiem |
| F30 (20) | Łańcuchy centralnego zamka |
| F31 (15) | Łańcuszek do świateł przeciwmgłowych |
| F32 (30) | Obwód zasilania przekaźnika ogrzewania szyby bagażnika |
| F33 | rezerwa |
| F34 (15) | Obwód sprzęgła elektromagnetycznego tylnego biegu |
| F35 | rezerwa |
| F36 (30) | Obwód zasilania przekaźnika K8 wentylatora nagrzewnicy |
| F37 (5) | Łańcuchy napędów elektrycznych lusterek zewnętrznych |
| F38 (15) | Zapalniczka samochodowa Renault Duster; zasilanie jednostki głównej odtwarzania dźwięku ze stacyjki |
| F39 (10) | Przekaźnik silnika ogrzewania, klimatyzacji i wentylacji |
Bezpiecznik nr 38 odpowiada za zapalniczkę.
Oddzielnie pod zabezpieczeniem antykradzieżowym, wzdłuż belki deski rozdzielczej, może znajdować się przekaźnik dodatkowego ogrzewania kabiny (1067 – 1068), a pod deską rozdzielczą przekaźnik ogrzewania tylnej szyby (235).
Typ 2

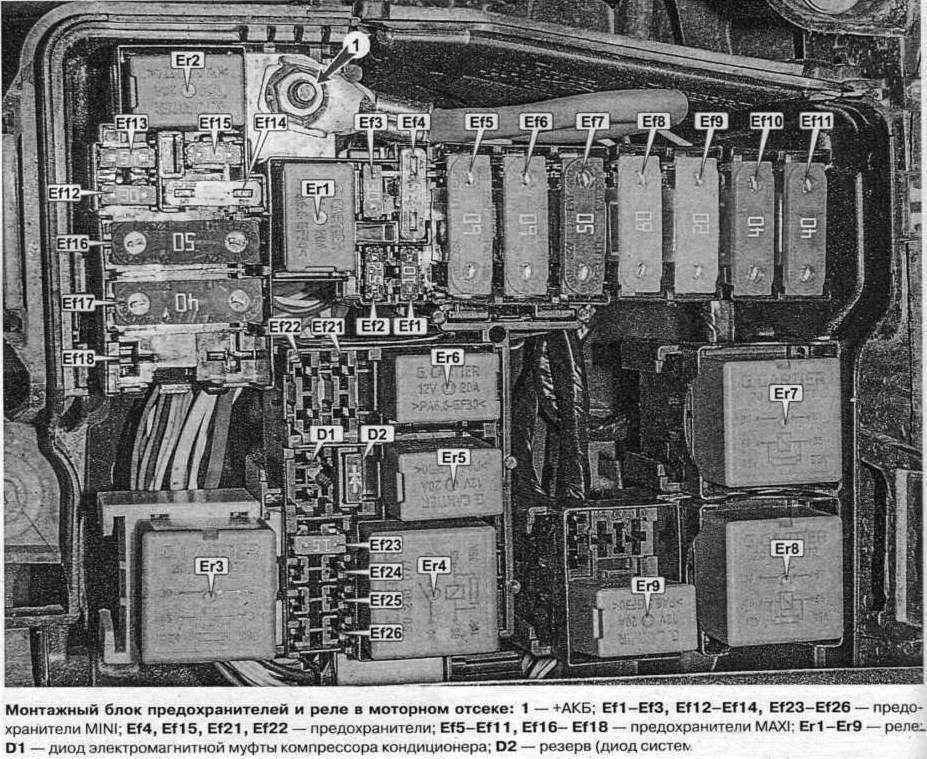

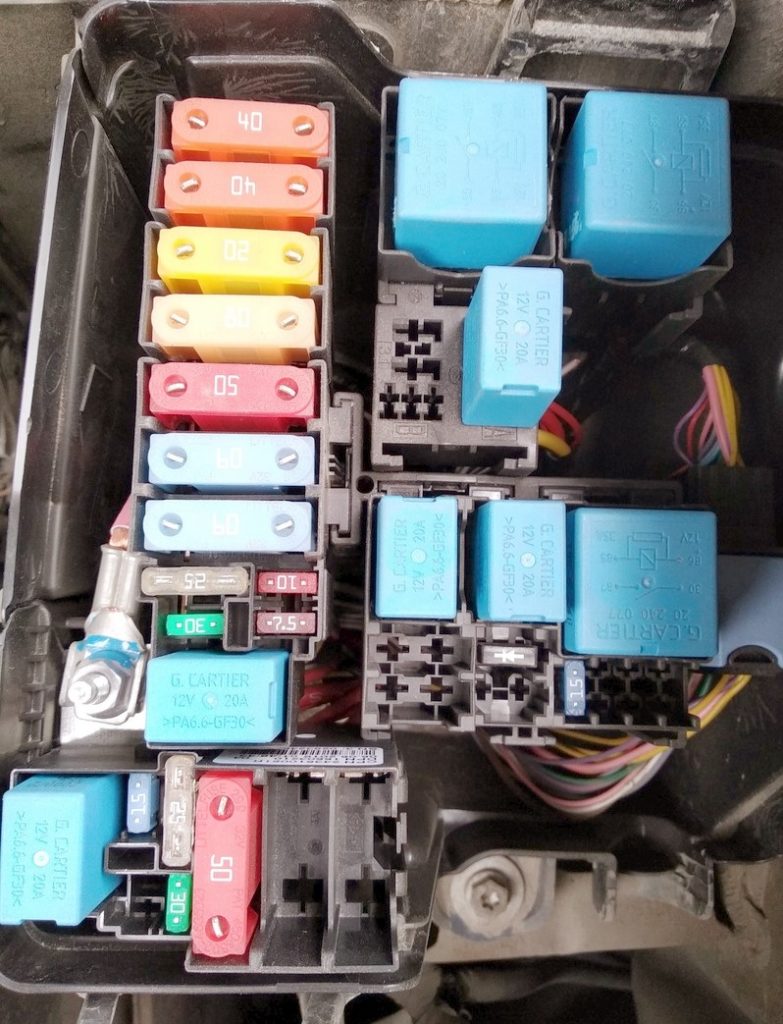

Komora silnika
Zdjęcie
Schemat
Przeznaczenie
| Ef1 | 10A Światła przeciwmgielne |
| Ef2 | 7,5A Elektryczna jednostka sterująca |
| Ef3 | 30A Ogrzewana tylna szyba, podgrzewacze lusterek zewnętrznych |
| Ef4 | 25A Jednostka kontroli stabilności |
| Ef5 | Łańcuchy bezpiecznikowe 60A P11, P24-P27, P34, P39, P41 |
| Ef6 | 60A Stacyjka (zamek), obwody bezpieczników P28. P31, P38, P43, P46, P47 |
| Ef7 | 50A Jednostka kontroli stabilności |
| Ef8 | 80A Gniazdo w bagażniku |
| Ef9 | Rezerwa 20A |
| Ef10 | 40A Ogrzewana przednia szyba 1 |
| Ef11 | 40A Ogrzewana przednia szyba 2 |
| Ef12 | Rozrusznik 30A |
| Ef13 | Rezerwa 15A |
| Ef14 | 25A Elektroniczny system zarządzania silnikiem |
| Ef15 | 15A Przekaźnik sprzęgła sprężarki klimatyzacji, sprzęgło sprężarki klimatyzacji |
| Ef16 | Wentylator chłodzący 50A |
| Ef17 | 40A Jednostka sterująca automatycznej skrzyni biegów |
| Ef18 | Elektryczna pompa wspomagania układu kierowniczego 80A |
| Ef19 | rezerwa |
| Ef20 | rezerwa |
| Ef21 | 15A Czujniki stężenia tlenu, zawór oczyszczania kanistra, czujnik położenia wałka rozrządu, zawór zmiany fazy |
| Ef22 | Elektroniczna jednostka sterująca silnika (ECU), elektryczna jednostka sterująca wentylatora chłodzącego, cewki zapłonowe, wtryskiwacze paliwa, pompa paliwa |
| Ef23 | Pompa paliwowa |
Przekaźnik
- 20A Er1 – Przekaźnik klaksonu
- 20A Er2 – Przekaźnik klaksonu alarmowego
- 35A Er3 – Przekaźnik rozrusznika 1
- 35A Er4 – Główny przekaźnik układu zarządzania silnikiem
- 20A Er5 – Przekaźnik sprzęgła sprężarki klimatyzacji
- 20A Er6 – Przekaźnik pompy paliwa
- 35A Er7 – Przekaźnik podgrzewanej szyby przedniej 2 / Przekaźnik elektrycznego wentylatora chłodzącego
- 35A Er8 – Przekaźnik podgrzewanej szyby przedniej 1
- 20A Er9 – Przekaźnik rozrusznika 2

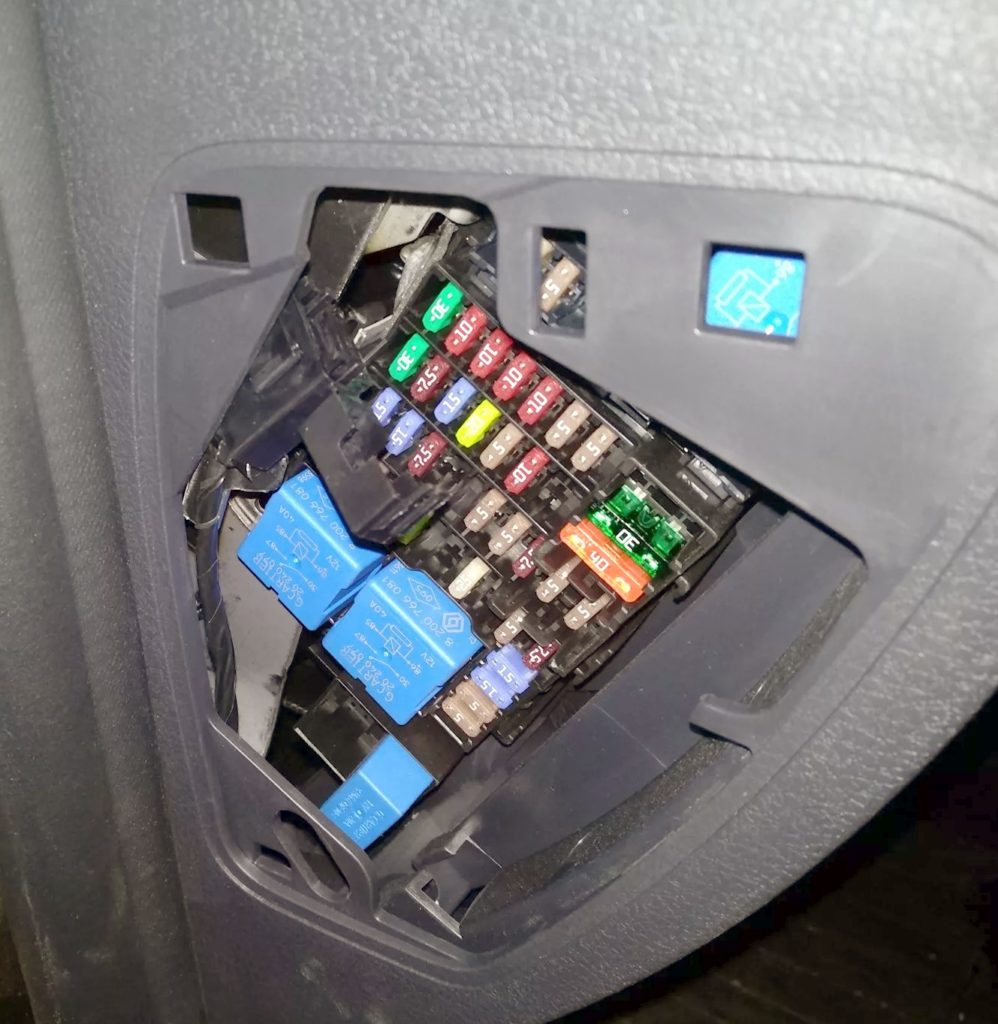

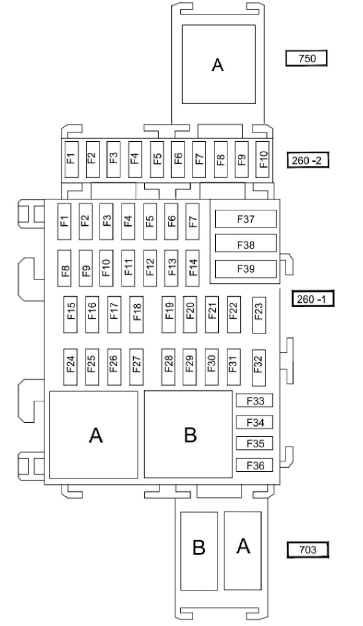

Przedział pasażerski
Zdjęcie
Schemat
Opis bezpieczników dla 260-2
- rezerwa
- 25A – Jednostka sterująca wyposażeniem elektrycznym, lewy blok reflektora, prawy blok reflektora
- 5A – Przekładnia z napędem na wszystkie koła (4WD)
- Rezerwa / 15A Dodatkowa jednostka sterująca urządzeniami elektrycznymi
- Złącze 15A do podłączenia dodatkowego sprzętu z tyłu ( gniazdo )
- 5A – Jednostka sterująca urządzeniami elektrycznymi
- rezerwa
- 7,5A – Brak danych
- rezerwa
- rezerwa
- Przekaźnik A – Blokada tylnego okna sterowanego elektrycznie
Opis 260-1 (płyta główna)
- 30A – Drzwi przednie z elektryczną szybą
- 10A – Światło drogowe lewego reflektora
- 10A – Światło drogowe prawego reflektora
- 10A – Światła mijania lewego reflektora
- 10A – Światła mijania prawego reflektora
- 5A – Światła tylne
- 5A – Przednie światła postojowe
- 30A – Tylne drzwi z elektryczną szybą
- 7,5A – Tylne światło przeciwmgłowe
- 15A – Sygnał dźwiękowy
- 20A – Automatyczny zamek drzwi
- 5A – Układy ABS – ESC, włącznik świateł stop
- 10A – Oświetlenie plafonowe, oświetlenie bagażnika, oświetlenie schowka
- Nieużywany
- 15A – Wycieraczka szyby przedniej
- 15A – System multimedialny
- 7,5A – Świetlówki
- 7,5A – Światło stopu
- 5A – Układ wtryskowy, tablica przyrządów, centralny elektroniczny zespół przełączający w kabinie
- 5A – Poduszka powietrzna
- 7,5A – Napęd na wszystkie koła z 4 kołami napędowymi (4WD), bieg wsteczny
- 5A – Wspomaganie kierownicy
- 5A – Kontroler/ogranicznik prędkości, przekaźnik tylnej szyby, sygnał niezapiętego pasa bezpieczeństwa, system kontroli odległości parkowania, przekaźnik dodatkowego ogrzewania kabiny
- 15A – UCH (centralny elektroniczny zespół przełączający przedziału pasażerskiego)
- 5A – UCH (centralny elektroniczny zespół przełączający przedziału pasażerskiego)
- 15A – Kierunkowskazy
- 20A – Przełączniki kolumny kierownicy
- 15A – Sygnał dźwiękowy
- 25A – Przełączniki kolumny kierownicy
- Nieużywany
- 5A – Tablica przyrządów
- 7,5A – Odbiornik radiowy, panel sterowania klimatyzacją kabiny, wentylacją wnętrza, tylne złącze do podłączenia osprzętu elektrycznego
- 20A – Zapalniczka samochodowa
- 15A – Złącze diagnostyczne i złącze systemu audio
- 5A – Podgrzewane lusterko wsteczne
- 5A – Lusterka zewnętrzne z napędem elektrycznym
- 30A – Centralny elektroniczny zespół przełączający kabiny pasażerskiej, rozrusznik
- 30A – Wycieraczka szyby przedniej
- 40A – Wentylacja kabiny pasażerskiej
- Przekaźnik A – Elektrowentylator klimatyzatora
- Przekaźnik B – Podgrzewane lusterka
Bezpiecznik nr 33 odpowiada za zapalniczkę.
Przekaźnik 703: B – Rezerwa, A – Dodatkowe gniazdo w bagażniku.
Na naszym kanale YouTube zamieściliśmy także film. Oglądaj i subskrybuj.
Mamy nadzieję, że ten materiał był dla Ciebie przydatny. A jeśli masz coś do dodania, napisz w komentarzach.
