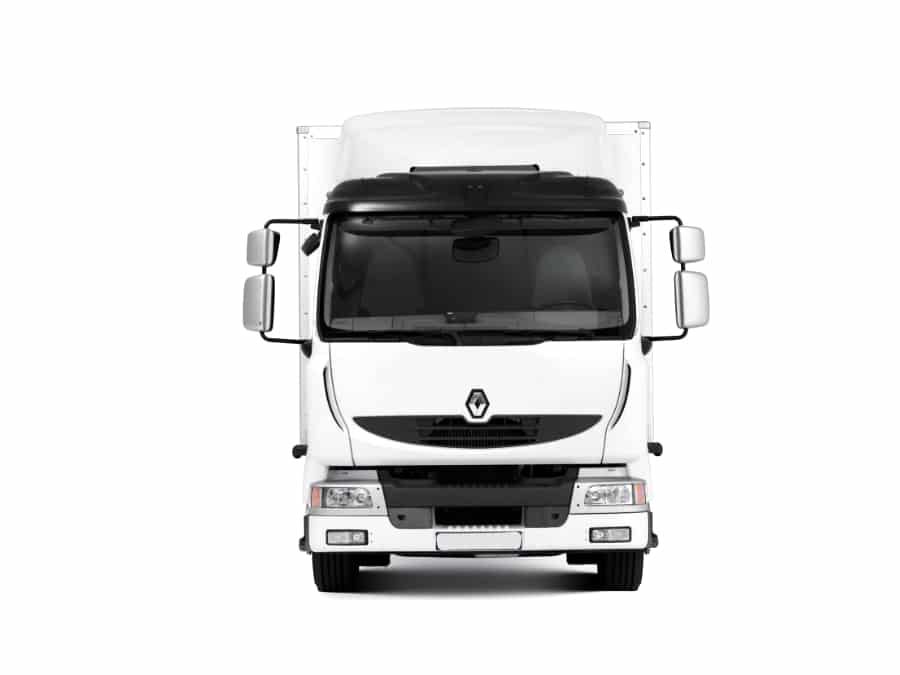

Ciężarówka Renault Midlum produkowana była w kilku generacjach od 1999 roku z różnymi modyfikacjami i zmianami. W tym artykule zaprezentujemy oznaczenie bezpieczników i przekaźników Renault Midlum wraz ze schematami skrzynek oraz ich lokalizacją dla samochodów II generacji wyprodukowanych w latach 2006, 2007, 2008, 2009, 2010, 2011, 2012 i 2013. Zwróć uwagę na bezpiecznik zapalniczki samochodowej .
Skrzynka bezpieczników i przekaźników

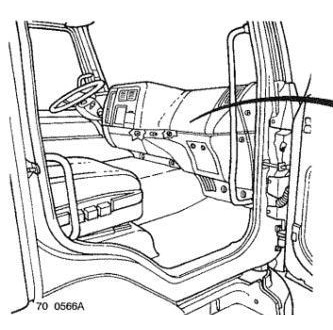

Główna skrzynka bezpieczników i przekaźników znajduje się w kabinie pasażerskiej, za osłoną ochronną.

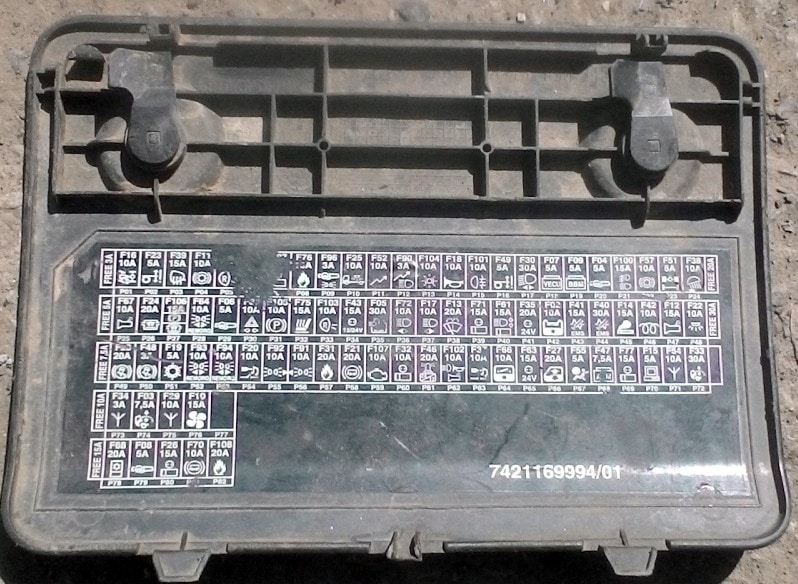

Konstrukcja klocków i przeznaczenie znajdujących się w nich elementów może różnić się od prezentowanej i zależy od roku produkcji oraz konfiguracji Twojego Renault Midlum. Sprawdź opis w dokumentacji technicznej lub na schemacie z tyłu osłony ochronnej.

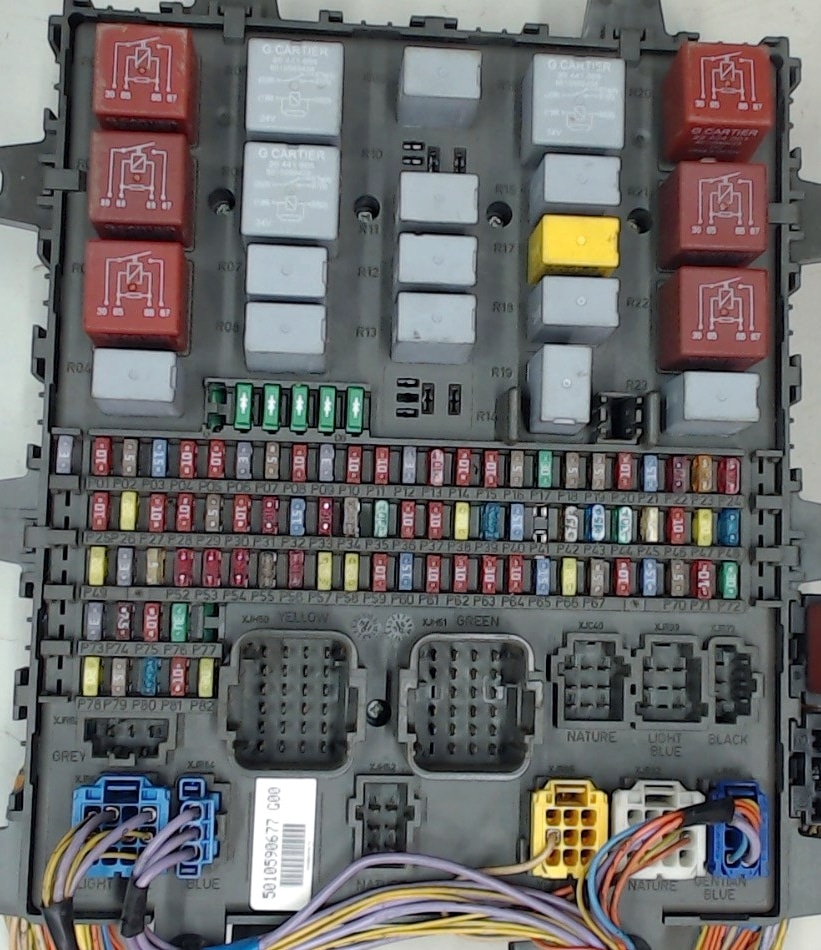

Zdjęcie poglądowe

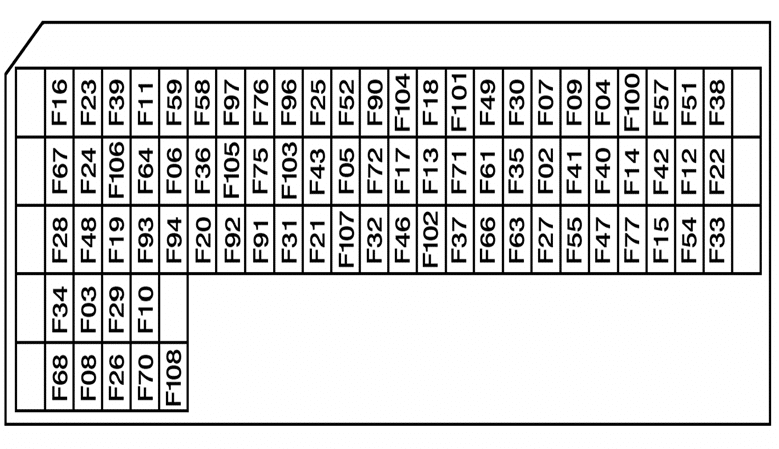

Schemat bezpieczników
Opis
| Główny wyświetlacz informacyjny | F03 7,5A |
| Włączenie przekaźnika bezpieczeństwa i odchylenia kabiny | |
| Przekaźnik mocy silnika odchylania kabiny | |
| Główny wyświetlacz informacyjny | F04 5A |
| Reflektory spryskiwacza silnika pompy | F05 30A |
| Główny wyświetlacz informacyjny | F06 5A |
| Tachograf | |
| ECU sterowania pojazdem | F07 5A |
| Główny wyświetlacz informacyjny | F08 5A |
| ECU immobilizera silnika | |
| Sterownik alarmowy | |
| Drzwi z centralnym zamkiem ECU | |
| ECU kontroli produkcji powietrza | |
| Producent nadwozia po wcześniejszym uzgodnieniu. Sterowanie ECU | F09 5A |
| Sterownik klimatyzatora | F10 30A |
| Sterownik zwalniacza hydraulicznego | F11 10A |
| ECU zwalniacza elektrycznego | |
| ECU wybieraka biegów | F12 15A |
| Automatyczna skrzynia biegów ECU | |
| Sterowanie oświetleniem i alarmy ECU | F13 20A |
| Przekaźnik czasowy opóźnienia silnika wycieraczek | |
| Silnik pompy spryskiwacza | |
| Wycieraczki silnika napędowego | |
| Zapalniczka | F14 15A |
| Gniazdo diagnostyczne samochodu | F15 5A |
| Złącze do ekstrakcji danych pojazdu | |
| Kontrola wyboru | F16 10A |
| Lampka ostrzegawcza blokady mechanizmu różnicowego międzyosiowego | |
| Zawór elektromagnetyczny blokady tylnego koła | |
| Elektrozawór odbioru mocy nr 1 | |
| Zawór elektromagnetyczny włączania WOM nr 2 | |
| Zawór elektromagnetyczny włączania WOM nr 3 | |
| Blokowanie elektrozaworu środkowego mechanizmu różnicowego | |
| Reflektor świateł drogowych | F17 10A |
| Róg elektryczny | F18 10A |
| Róg powietrzny | |
| Sterownik klimatyzatora | F19 5A |
| Radio | F20 10A |
| Sterownik alarmowy | |
| Drzwi z centralnym zamkiem ECU | |
| Złącze końcowe ABS/EBS | F21 20A |
| Jedno światło górne po stronie kierowcy | F22 10A |
| Pojedyncze światło górne, po stronie pasażera z przodu | |
| Oświetlenie górne prawe (drzwi) | |
| Reflektor czytania dla kierowców | |
| Reflektor do czytania pasażera z przodu | |
| Oświetlenie górne dolnego łóżka | |
| Oświetlenie górne lewe (drzwi) | |
| Oświetlenie lewe górne (atmosfera) | |
| Oświetlenie górne, prawe (atmosfera) | |
| Oświetlenie górne łóżka piętrowego | |
| Oświetlenie boczne kierowcy | |
| Oświetlenie sceniczne pasażera z przodu | |
| Czujnik kąta blokady osi skrętnej | F23 5A |
| Czujnik kąta blokady osi skrętnej | |
| Sterownik zawieszenia pneumatycznego | |
| Sterownik osi kierowanej | |
| Rezystor podgrzewacza paliwa nr 2 | F24 20A |
| Dostępne źródło zasilania (urządzenie w ikonie ostrzeżenia drogowego) | F25 10A |
| Dostępne źródło zasilania (oświetlenie) | |
| Lampka ostrzegawcza pozycji odblokowanej urządzenia | |
| Lampka sygnalizacyjna informacyjna urządzenia | |
| 15-pinowe złącze przyczepy | |
| Dostępne źródło zasilania (po zapłonie) | F26 15A |
| Silnik podnośnika szyby drzwi kierowcy | F27 20A |
| Silnik podnośnika szyby przednich drzwi pasażera | |
| Układ kontroli hamowania EBS | F28 20A |
| Selektor automatycznej skrzyni biegów | F29 10A |
| Wbudowany interfejs sterujący ECU | |
| Sterowanie oświetleniem i alarmy ECU | F30 30A |
| ECU kontroli temperatury kabiny | F31 20A |
| Sterownik alarmowy | |
| Pomocnicza nagrzewnica powietrze/woda | |
| Pomocnicza nagrzewnica powietrze/powietrze | |
| Sterownik klimatyzatora | |
| Dostępne zasilanie (za wyłącznikiem głównym) | F32 10A |
| Silnik odchylania kabiny | F33 30A |
| Wbudowany interfejs sterujący ECU | F34 3A |
| Sterowanie oświetleniem i alarmy ECU | F36 10A |
| Przetwornica napięcia (24V/12V – 15A) dla systemu komunikacji audio | F37 10A |
| Radio | |
| Dodatkowe światła ostrzegawcze. Lampka ostrzegawcza | F38 10A |
| Reflektor roboczy | |
| ECU sterowania pojazdem | F39 15A |
| Lewy rezystor odszraniania lusterka wstecznego | |
| Rezystor odszraniania lusterka wstecznego, prawy | |
| Przekaźnik mocy podgrzewanego i odchylanego lusterka | |
| Przekaźnik sterujący odszranianiem szyby przedniej | |
| ECU sterowania silnikiem | F40 30A |
| Rozrusznik | |
| Uruchom przekaźnik | |
| Przekaźnik nagrzewnicy powietrza | |
| Zawór elektromagnetyczny hamulca silnikowego nr 1 | |
| Zawór elektromagnetyczny hamulca wydechowego | |
| Zmiana zakresu elektrozaworu | |
| Elektrozawór do sterowania rozdzielaczem | |
| Zawór elektromagnetyczny sterujący prędkością wentylatora chłodzenia silnika | |
| Rozrusznik | F41 15A |
| Uruchom przekaźnik | |
| Zawór elektromagnetyczny hamulca silnikowego nr 1 | |
| Zawór elektromagnetyczny hamulca silnikowego nr 2 | |
| Zawór elektromagnetyczny hamulca wydechowego | |
| Zmiana zakresu elektrozaworu | |
| Elektrozawór do sterowania rozdzielaczem | |
| Przekaźnik nagrzewnicy powietrza | F42 10A |
| Zawór elektromagnetyczny sterujący prędkością wentylatora chłodzenia silnika | |
| Gniazdo 24V | F43 15A |
| Gniazdo diagnostyczne automatycznej skrzyni biegów | |
| Obrotowa latarnia morska numer 1 | F46 15A |
| Obrotowa latarnia morska numer 2 | |
| Przekaźnik mocy sygnalizatora | |
| ECU kontroli produkcji powietrza | F47 7,5A |
| Kontrola trzymania hamulca | F48 3A |
| Układ kontroli hamowania EBS | |
| Sterownik zawieszenia pneumatycznego | F49 5A |
| ECU sterowania mocą pojazdu (ADR) | |
| Sterownik osi kierowanej | F51 5A |
| Selektor automatycznej skrzyni biegów | F52 10A |
| ECU immobilizera silnika | |
| Sterowanie zatrzymaniem awaryjnym | |
| ECU sterowania pojazdem | |
| Po włączeniu zapłonu przekaźnik mocy nr 1 | |
| Po włączeniu zapłonu przekaźnik mocy nr 2 | |
| Po włączeniu zapłonu przekaźnik mocy nr 3 | |
| Przekaźnik zasilania akcesoriów nr 1 | |
| Przekaźnik zasilania akcesoriów nr 2 | |
| Przekaźnik masy alternatora (ADR) | |
| Opór napięcia łańcucha alternatora | |
| Gniazdo diagnostyczne samochodu | |
| Pokładowy sterownik ECU | F54 10A |
| Sterownik zwalniacza hydraulicznego | F57 10A |
| Sterowanie zatrzymaniem awaryjnym | F58 3A |
| Przekaźnik masy alternatora (ADR) | |
| Wstępne przygotowanie do kontroli pokładowej (ECU) | F59 10A |
| Kontrola trzymania hamulca | |
| Przekaźnik światła cofania | |
| Przetwornica napięcia (24 V / 12 V) dla pakietu informatycznego | F61 15A |
| Gniazdo 24V | F63 15A |
| 15-pinowe złącze przyczepy | F64 10A |
| Oświetlenie instrumentów | F66 10A |
| Przednia kratka oświetleniowa | |
| Silnik wentylacji dachu | |
| ECU wybieraka biegów | F67 10A |
| Automatyczna skrzynia biegów ECU | |
| Przetwornica napięcia (24V/12V – 10A) dla systemu komunikacji audio | F68 20A |
| Przetwornica napięcia (24V/12V – 15A) dla systemu komunikacji audio | |
| Przetwornica napięcia (24 V / 12 V) – Wbudowane gniazda 12 i 24 V | |
| Komora chłodnicza | |
| Lodówka | |
| Dodatkowe gniazdo 24 V | |
| Złącze końcowe ABS/EBS | F70 10A |
| Dostępne źródło zasilania (po zapłonie) | F71 15A |
| Światła drogowe Reflektory Światła drogowe | F72 10A |
| Reflektor świateł mijania | |
| Dostępne źródło zasilania (informacje o generatorze, pracujący silnik) | F75 15A |
| Podgrzewane siedzenie, prawe | |
| Lewe podgrzewane siedzenie | |
| Serwis samochodowy | F76 10A |
| Pomocnicza nagrzewnica powietrze/powietrze | |
| Przekaźnik masy alternatora (ADR) | |
| Dodatkowy zawór elektromagnetyczny nagrzewnicy powietrza/wody | |
| Dostępne zasilanie (za wyłącznikiem głównym) | F77 15A |
| Sterowanie oświetleniem i alarmem | F90 3A |
| Przekaźnik mocy tylnych świateł przeciwmgielnych | |
| Przekaźnik świateł drogowych reflektorów | |
| Przekaźnik mocy świateł przeciwmgłowych | |
| Przełączniki przekaźników oświetlenia nocnego | |
| Przekaźnik wyłączający światła przeciwmgielne, jeśli włączone są światła drogowe | |
| Latarnia świetlikowa nr 1 | F91 10A |
| Prześwit latarni nr 2 | |
| Lewe przednie światła pozycyjne/boczne | |
| Światło pozycyjne prawe nr 3 | |
| Lampy pozycyjne, prawe nr 4 | |
| Światła pozycyjne prawe tylne/boczne | |
| Światła dachowe/boczne portu | |
| Przeciwodblaskowe górne, lewe, boczne światła obrysowe | |
| ECU sterowania mocą pojazdu (ADR) | |
| Światła pozycyjne prawe przednie/boczne | F92 10A |
| Lampy pozycyjne lewe nr 1 | |
| Lampy pozycyjne LG nr 2 | |
| Światła postojowe LG nr 3 | |
| Lampy pozycyjne LG nr 4 | |
| Lewe tylne światła pozycyjne/boczne | |
| Światła dachowe/boczne portu | |
| Błyszczące lampy pozycyjne, prawe, z powłoką przeciwodblaskową | |
| Dostępne źródło zasilania (prawa lampa tylna) | F93 10A |
| 15-pinowe złącze przyczepy | |
| Dostępne źródło zasilania (lewe tylne światła) | F94 10A |
| 15-pinowe złącze przyczepy | |
| Urządzenia i sterowanie oświetleniem nocnym | F96 3A |
| Dostępne źródło zasilania (oświetlenie nocne) | F97 5A |
| Światła drogowe Reflektory Światła drogowe | F100 15A |
| Światła przeciwmgielne | |
| Reflektor świateł drogowych | |
| Reflektor świateł mijania | |
| Lewe światło przeciwmgielne | |
| Prawe światła przeciwmgielne | |
| Światła przeciwmgielne | F101 10A |
| Tylne światło przeciwmgielne | |
| Tylne światło przeciwmgielne | |
| 15-pinowe złącze przyczepy | |
| Główny wyświetlacz informacyjny | F102 10A |
| Prawe światło drogowe | |
| Lewe światło drogowe | |
| Dostępne zasilanie (informacja odwrotna) | F103 10A |
| Sterowanie hamulcem wstecznym | |
| Światła cofania | |
| Światła cofania | |
| Róg zewnętrzny | |
| 15-pinowe złącze przyczepy | |
| Lewe światła stopu | F104 10A |
| Prawe światła stopu | |
| 15-pinowe złącze przyczepy | |
| Czujnik stężenia tlenku azotu | F107 10A |
| Moduł pompy zasilającej AdBlue | |
| Zawór elektromagnetyczny obejścia wody w silniku | |
| Powietrze/dodatkowa nagrzewnica | F108 20A |
Za zapalniczkę odpowiada bezpiecznik nr 14, 15A.
Oznaczenie przekaźnika
| Po włączeniu zapłonu przekaźnik mocy nr 1 | R01 |
| Po włączeniu zapłonu przekaźnik mocy nr 2 | R02 |
| Po włączeniu zapłonu przekaźnik mocy nr 3 | R03 |
| Przekaźnik mocy podgrzewanego i odchylanego lusterka | R04 |
| Przekaźnik mocy sterowany generatorem (silnik pracuje) | R05 |
| Przekaźnik prawej i lewej strony / przekaźnik zasilania świateł pozycyjnych i pozycyjnych | R06 |
| Przełączniki przekaźników oświetlenia nocnego | R07 |
| Przekaźnik świateł drogowych reflektorów | R08 |
| Przekaźnik masy alternatora (ADR) | R09 |
| Przekaźnik mocy nagrzewnicy pomocniczej | R10 |
| Włączenie przekaźnika bezpieczeństwa i odchylenia kabiny | R11 |
| Przekaźnik lewy i prawy / przekaźnik zasilania świateł bocznych i świateł bocznych (przyczepa i nadwozie) | R12 |
| Przekaźnik zasilania świateł hamowania | R13 |
| Przekaźnik świateł drogowych | R14 |
| Przekaźnik czasowy opóźnienia silnika wycieraczek | R15 |
| Przekaźnik zasilania sterownika automatycznej skrzyni biegów | R16 |
| Uruchom przekaźnik | R17 |
| Przekaźnik mocy tylnych świateł przeciwmgielnych | R18 |
| Przekaźnik mocy zawieszenia pneumatycznego | R19 |
| Przekaźnik mocy dla ECU pojazdu i silnika | R20 |
| Przekaźnik zasilania akcesoriów nr 1 | R21 |
| Przekaźnik zasilania akcesoriów nr 2 | R22 |
| Przekaźnik mocy świateł przeciwmgłowych | R23 |
