Kompaktowy samochód Renault Fluence został zaprezentowany w 2009 roku. Lata produkcji: 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019. W tym okresie model Fluence został dwukrotnie odnowiony. Wygląd zewnętrzny bardzo się zmienił. Udzielamy pełnych informacji na temat bezpieczników i przekaźników Renault Fluence . Pokażemy, gdzie znajdują się skrzynki, ich zdjęcia i schematy z opisem przeznaczenia, a także osobno podświetlimy bezpiecznik zapalniczki.
Możliwe są różnice w prezentowanym materiale i Twoim pudełku. Producent może wprowadzić zmiany w zależności od wyposażenia elektrycznego, silnika i roku produkcji samochodu.
Contents
Komora silnika
Skrzynka bezpiecznikowa
Umieszczona obok stojaka i przykryta pokrywą ochronną (część komunikacyjna). Sposób otwarcia widać na zdjęciu.
Zdjęcie
Schemat
Przeznaczenie
- 10A – Światło pozycyjne (reflektor prawy, światło tylne prawe, reflektory), oświetlenie tablicy rejestracyjnej, oświetlenie zapalniczki samochodowej, oświetlenie włącznika szyb, system audio, sterownik systemu nawigacji, podświetlenie włączników i przełączników na desce rozdzielczej
- 10A – Światło pozycyjne (lewy reflektor, lewa lampa tylna), lewa lampa na tylnej klapie
- 15A – Pompa spryskiwacza reflektorów
- 20A – Światła przeciwmgielne
- 10A – Światła drogowe (lewy reflektor blokowy)
- 10A – Światła drogowe (prawy reflektor)
- 15A – Gniazdo diagnostyczne, przekaźnik ogrzewania tylnej szyby, wybierak trybu automatycznej skrzyni biegów, elektryczny korektor reflektorów, sterownik lampy wyładowczej, sterownik ogrzewania postojowego, ogranicznik prędkości, automatyczny hamulec postojowy, sterownik automatycznego parkowania, przyciemniane lusterko w kabinie pasażerskiej
- 30A – do sterownika ABS, ESP
- 30A – Wycieraczka przednia
- 10A – Jednostka sterująca poduszką powietrzną
- 20A – Nieużywany
- 7,5A – Sterownik automatycznej skrzyni biegów
- 25A – System zarządzania silnikiem
- 15A – Czujniki stężenia tlenu – ogrzewanie
- 20A – Jednostka sterująca automatycznej skrzyni biegów
- 5A – Sygnały hamowania, elektryczna jednostka sterująca, elektryczne wspomaganie kierownicy
- 10A – Czujnik trybów pracy automatycznej skrzyni biegów, elektrokorektor reflektorów, przekaźnik światła cofania
- 15A – Jednostka sterująca urządzeniami elektrycznymi
- 30A – Rozrusznik
- – Nieużywany
- 20A – Moduł paliwowy, cewki zapłonowe
- 10A – Sprzęgło elektromagnetyczne sprężarki klimatyzacji
- 5A – Układ wtryskowy ECU
- 20A – Światła mijania (lewy reflektor), elektrokorektor
- 20A – Światła mijania (prawy reflektor), elektrokorektor
Dodatkowe pudełko
Znajduje się w skrzynce przyłączeniowej w komorze silnika pod zespołem zabezpieczającym i przełączającym.
Schemat
Przeznaczenie
- Odp. – Nieużywany
- B – Przekaźnik podgrzewacza paliwa (450)
- C – Przekaźnik światła cofania (602)
- D – Nieużywany
- F1 – moduł interfejsu grzejnika 80A (1550)
- F2 – podgrzewanie bloku 70A (257)
- F3 – 50A ECU skrzyni biegów (119)
- F4 – 80A moduł interfejsu grzejnika (1550)
- F5 – 60A Wentylator elektryczny (188) poprzez przekaźnik dużej prędkości wentylatora elektrycznego (234)
- F6 – 20A Podgrzewacz paliwa (449)
- F7 – Nieużywany
- F8 – 30A – Sterowanie przekaźnikiem wentylatora elektrycznego (234)
- F9 – Nieużywany
Pudełko obok akumulatora
Zespół odłączający akumulator (1)
Schemat
Opis
- F1 – 190A Rozrusznik
- F2 – Skrzynka bezpieczników i przekaźników 50A w kabinie pasażerskiej
- F3 – Skrzynka bezpieczników i przekaźników 80A (jednostka sterująca i przełączająca) w komorze silnika 1, skrzynka bezpieczników i przekaźników w kabinie pasażerskiej
- F4 – Bezpiecznik komory silnika 300A / 190A i skrzynka przekaźników 2 / alternator
- Elektryczne wspomaganie kierownicy F5 – 80A
- F6 – 35A elektroniczna jednostka sterująca silnika (ECU) / skrzynka bezpieczników i przekaźników (jednostka sterująca i przełączająca) w komorze silnika 1
- F7 – Skrzynka bezpieczników i przekaźników 5A (jednostka sterująca i przełączająca) w komorze silnika 1
Skrzynka bezpieczników dużej mocy (2)

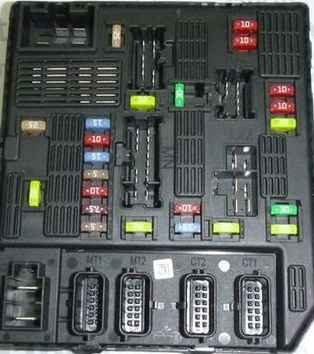

Zdjęcie
Schemat
Oznaczenie
- 70A – dodatkowe ogrzewanie kabiny pasażerskiej
- 80A – skrzynka bezpieczników i przekaźników w kabinie pasażerskiej
- 80A – skrzynka bezpieczników i przekaźników w kabinie pasażerskiej
- 80A – skrzynka bezpieczników i przekaźników (jednostka sterująca i przełączająca) w komorze silnika 1, skrzynka bezpieczników i przekaźników w kabinie pasażerskiej
- 30A – dodatkowa grzałka
- 50A – Sterownik ABS z ESP
Przekaźnik wentylatora elektrycznego układu chłodzenia silnika można umieścić osobno, obok samego wentylatora elektrycznego.
Przedział pasażerski
Skrzynka montażowa
Znajduje się po lewej stronie kierownicy, za osłoną.
Dostęp

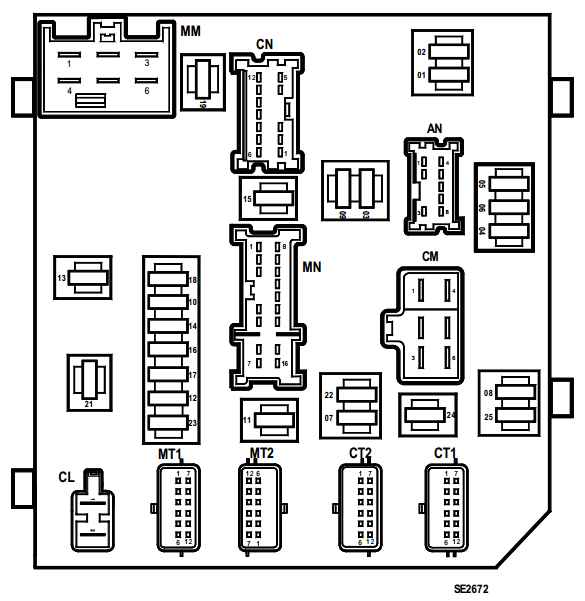

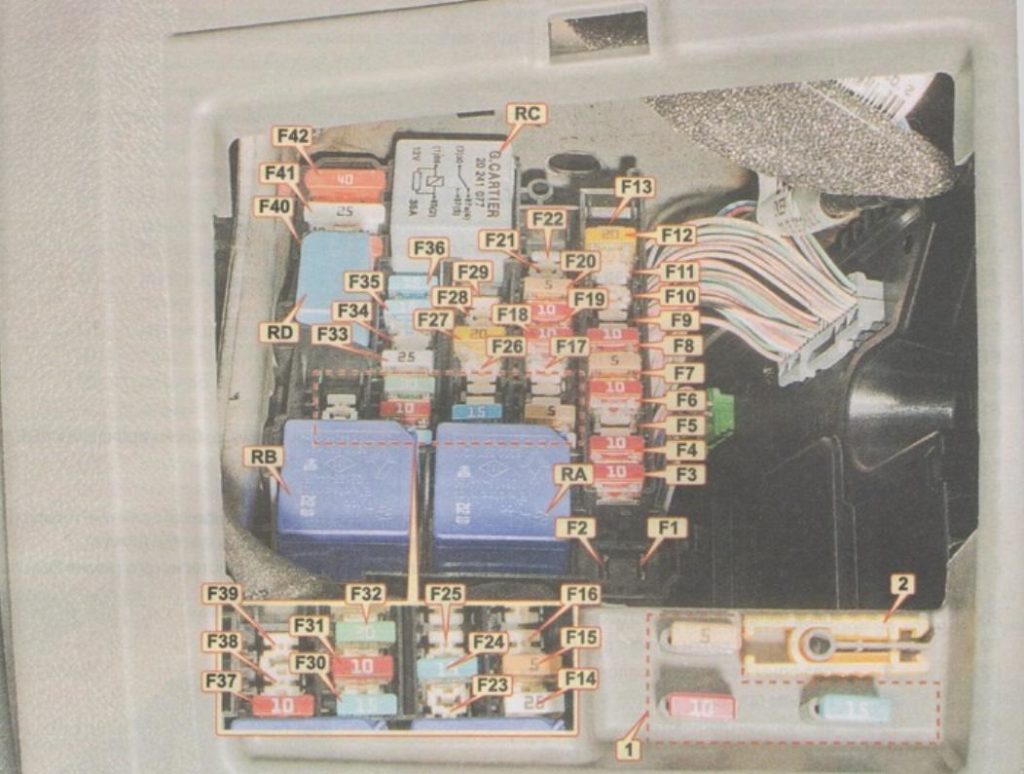

Schemat
Przeznaczenie
| F1 | rezerwa |
| F2 | rezerwa |
| F3 | Zapalniczka 10A |
| F4 | Tylne gniazdo 10A |
| F5 | Gniazdo 10A w bagażniku |
| F6 | System audio 10A |
| F7 | Lusterka zewnętrzne podgrzewane elektrycznie 5A |
| F8 | Spryskiwacz przedniej szyby 10A, kontrolka otwartych drzwi |
| F9 | Automatyczny hamulec postojowy 30A |
| F10 | Tablica przyrządów 10A |
| F11 | Elektryczne siedzenie 25A, przełączniki kolumny kierownicy |
| F12 | Fotel pasażera podgrzewany elektrycznie 20A |
| F13 | rezerwa |
| F14 | Elektryczny regulator szyby przednich drzwi pasażera 25A |
| F15 | Włącznik świateł stop 5A, czujnik położenia pedału hamulca, sterownik ABS/ESP |
| F 16 | 25A elektryczny regulator szyby prawych tylnych drzwi |
| F17 | 25A elektryczny podnośnik szyby tylnych drzwi lewych |
| F18 | Lampka schowka podręcznego 10A, lampka lewego bagażnika, lampki w drzwiach, lampki w lusterku przeciwsłonecznym, czujnik deszczu |
| F19 | Zegar 10A, wskaźnik temperatury zewnętrznej, kontrolka niezapiętych pasów bezpieczeństwa, złącze systemu audio |
| F20 | Jednostka sterująca klimatyzacją 5A |
| F21 | Lampki lusterka 3A w osłonach przeciwsłonecznych |
| F22 | 3A Abażury wewnętrzne, czujnik deszczu i światła |
| F23 | Złącze przyczepy 20A |
| F24 | Wycieraczka tylna 15A |
| F25 | 3A Wewnętrzne lusterko wsteczne |
| F26 | 30A 10A System nawigacji, zmieniarka CD, system audio |
| F27 | System audio 20A, sterownik hamulca postojowego |
| F28 | rezerwa |
| F29 | rezerwa |
| F30 | Kierunkowskazy 15A |
| F31 | Tablica przyrządów 10A |
| F32 | Elektryczny regulator szyby 30A, drzwi kierowcy |
| F33 | Centralny zamek 25A |
| F34 | rezerwa |
| F35 | Zegar 15A, wskaźnik temperatury zewnętrznej, wyświetlacz telefonu |
| F36 | Gniazdo diagnostyczne 15A, przekaźnik klaksonu, centrala alarmowa, syrena |
| F37 | Sygnały hamulca 10A, ECU |
| F38 | Automatyczny hamulec postojowy 30A |
| F39 | rezerwa |
| F40 | Wentylator klimatyzacji 40A |
| F41 | 25A elektryczny szyberdach |
| F42 | Ogrzewanie tylnej szyby 40A |
- RA 70А – przekaźnik mocy (+akumulator) z opóźnionym wyłączaniem (bez wyłączania zasilania przy uruchomieniu)
- RB 70A – przekaźnik mocy (+akumulator) z opóźnionym wyłączaniem (z wyłączeniem zasilania przy uruchomieniu)
- RC 40C – Przekaźnik ogrzewania tylnej szyby
- RD 20A – przekaźnik klaksonu
Bezpiecznik zapalniczki samochodowej
Bezpiecznik nr 3 odpowiada za przednią zapalniczkę, a tylne gniazdko 4 ma obciążalność 10A.
Dodatkowe elementy
Ramka 1
Znajduje się w kabinie pasażerskiej, w lewej dolnej części deski rozdzielczej, z boku kolumny kierownicy.
Schemat
Przeznaczenie
- F1 – Bezpiecznik zasilania 40A przekaźnika podnośnika szyby (703), sterowanie przekaźnikiem bezpieczeństwa dzieci (750)
- F2 –
- F3 –
- F4 –
- A – 40A Przekaźnik okna elektrycznego
- B – 40A Przekaźnik urządzenia przytrzymującego dla dzieci z elektryczną szybą tylną (750)
- C – 70A 2 przekaźniki “+” przy pracującym silniku (1616) do zasilania wentylatora kabiny pasażerskiej
Przekaźnik ogrzewania przedniego siedzenia
Ta skrzynka przekaźników znajduje się pod siedzeniem pasażera: Przekaźnik 40A „+” przy pracującym silniku do zasilania elementów ogrzewania siedzenia kierowcy i pasażera.
