1 generacja
Komora silnika
Znajduje się po lewej stronie, w pobliżu Lady.

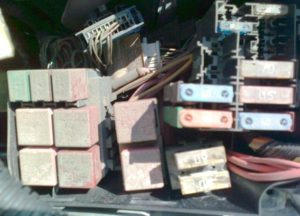

Zdjęcie

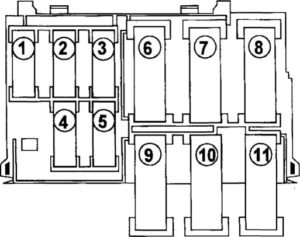

Schemat
Przeznaczenie
| 1 | (30A) Sterowanie sterowane (układ wtryskowy) |
| 2 | (30A) Sterowanie napędzanego wentylatora (niektóre modele) |
| 3 | (5A) Sterowanie sterowane (D7F726) |
| 4 | – |
| 5 | (15A) Sterowanie sterowane |
| 6 | (70A) ECU ustawiania wstępnego przygotowania |
| 7 | (50A) Sterowanie napędzanego wentylatora |
| 8 | (60A) wyłączniki zespolony, światła do jazdy dziennej (wybrane modele), wyłączniki bezpieczników/przekaźników, tablica przyrządów (F4-F9), przekaźniki wyłącznika zapłonu |
| 9 | (25A) Układ przeciwblokujący (ABS) |
| 10 | (60A) Układ przeciwblokujący (ABS) |
| 11 | (60A) Centralny zamek (niektóre modele), wyłączenie zespolony, bezpieczniki/przekaźników, tablica przyrządów (F35) (niektóre modele), lampki ostrzegawcze (niektóre modele), wyłączenie zapłonu |
| 12 | (40A) Moduł klimatyzacji / dmuchawy nagrzewnicy, silnik klimatyzacji / dmuchawy nagrzewnicy |
Przekaźnik
Opis
| A | D7F744, F8Q: Nieużywane F9Q, K9K: Przekaźnikgrzałki pryszniceniowej F9Q790 (4×4): Przekaźnik grzałki pływaniowej 2 i W K4M750: Przekaźnik wentylatora działającego silnika |
| B | D7F744: Przekaźnik elektrozaworu LPG F8Q, F9Q, K9K: Nieużywany F9Q790 (4×4): Przekaźnik 2. prędkości wentylatora właściwości silnika K4M750: Przekaźnik pompy paliwa |
| C | D7F744, F8Q, F9Q790 (4×4): Przekaźnik pompy wspomagania ustawień kierowniczego F9Q, K4M750, K9K: Nieużywany |
| D | D7F744, F8Q, K4M750: Nieużywane F9Q, K9K: Przekaźnik grzałki pływaniowej F9Q790 (4×4): Przekaźnik grzałki pływaniowej 1 |
| mi | D7F744, F8Q, F9Q, K9K: Nieużywane F9Q790 (4×4): Przekaźnik wentylatora określonego 1. biegu K4M750: Przekaźnik wentylatora określonego przez prędkość (pojazdy z klimatyzacją) |
| F | D4F, D7F744: Nieużywane K7J: Przekaźnik rozrusznika F8Q: Przekaźnik wentylatora chłodzącego F9Q, K9K: Przekaźnik pompy wspomagania układu kierowniczego K4M752: Nieużywane |
| G | D7F744: Przekaźnik wyłączający pompę paliwa LPG F8Q, F9Q, K4M750, K9K: Nieużywany F9Q790 (4×4): Przekaźnik pompy paliwa |
| H | D4F, D7F744, F9Q, K7J, K4M752, K9K: Przekaźnik blokujący wtrysk F8Q: Przekaźnik korektora wysokości |
| J | D7F744, F8Q, F9Q, K9K: Nieużywane F9Q790 (4×4): Przekaźnik mocy ECU wtrysku oleju napędowego K4M750: Przekaźnik blokady wtrysku |
| K | D7F744, F8Q, F9Q, K9K: Przekaźnik wentylatora chłodzącego o niskiej prędkości (pojazdy z klimatyzacją) D4F, F9Q, K7J, K4M752, K9K: Przekaźnik wentylatora chłodzącego silnik (pojazdy z klimatyzacją) |
| L | D4F, D7F744, K4M752, K7J: Przekaźnik pompy paliwa F8Q: Przekaźnik „+” po zapłonie / „+” przed zapłonem F9Q, K9K: Przekaźnik elektrowentylatora układu chłodzenia silnika |
| M | D4F, D7F744, K7J: Przekaźnik wentylatora elektrycznego układu chłodzenia silnika D4F, K7J: Nieco niska prędkość wentylatora elektrycznego (pojazdy z klimatyzacją) F8Q, F9Q: Przekaźnik nagrzewnicy oleju napędowego K4M752: Przekaźnik niskiej prędkości obrotowej wentylator elektryczny układu chłodzenia silnika w pojazdach z klimatyzacją K9K: Nie używany przez |

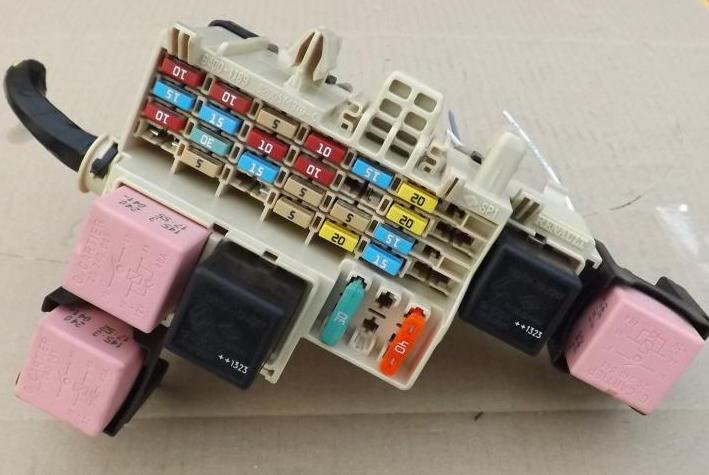

Przedział pasażerski
Podobnie jak w Renault Kangoo 2. generacji, znajduje się on po lewej stronie deski rozdzielczej.

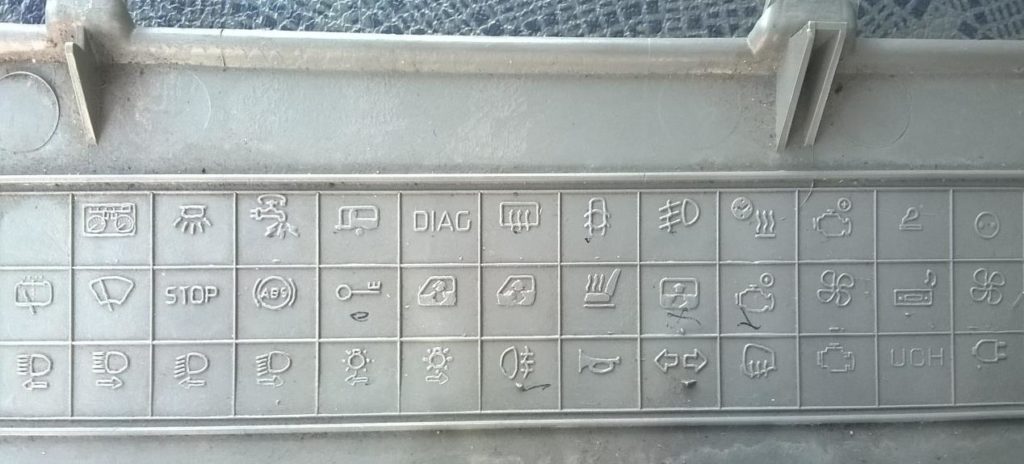

Zdjęcie
Patrz aktualny opis na odwrocie osłony ochronnej.

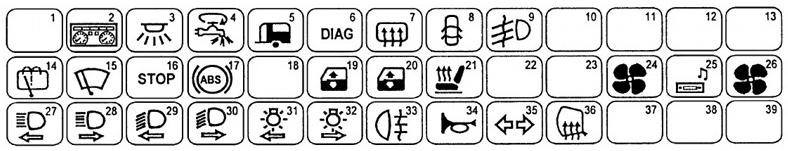

Schemat
Przeznaczenie
| 1 | – |
| 2 | (10A) System audio/nawigacja, zegar, wyświetlacz wielofunkcyjny, elektrycznie sterowane lusterka zewnętrzne, telefon |
| 3 | (15A) Wielofunkcyjny moduł sterujący |
| 4 | (30A) Bezpiecznik termiczny (F2 / F3) |
| 5 | (30A) Gniazdo przyczepy |
| 6 | (10A) System antykradzieżowy (niektóre modele), złącze diagnostyczne (DLC), immobilizer, deska rozdzielcza, wielofunkcyjna jednostka sterująca |
| 7 | (30A) Ogrzewana tylna szyba |
| 8 | (30A) Wielofunkcyjny moduł sterujący |
| 9 | (15A) Światła przeciwmgielne |
| 10 | – |
| 11 | – |
| 12 | – |
| 13 | – |
| 14 | (15A) Przekaźnik sprzęgła elektromagnetycznego sprężarki klimatyzacji (niektóre modele), wycieraczka/spryskiwacz tylnej szyby, światła cofania, wycieraczka/spryskiwacz przedniej szyby |
| 15 | (20A) Wielofunkcyjny moduł sterujący, wycieraczka/spryskiwacz szyby przedniej |
| 16 | (15A) Włącznik świateł stop (czujnik położenia pedału hamulca), złącze diagnostyczne (DLC), zestaw wskaźników, elektroniczna jednostka sterująca SRS, telefon, przekaźnik blokady wybieraka automatycznej skrzyni biegów |
| 17 | (10A) Układ przeciwblokujący (ABS) |
| 18 | (2A) Moduł wyjścia przed kradzieżą (niektóre modele), wielofunkcyjny moduł zagrożenia |
| 19 | (25A) Szyby elektryczne |
| 20 | (25A) Szyby elektryczne |
| 21 | (20A) Podgrzewacze siedzeń (niektóre modele) |
| 22 | (20A) Łukasz |
| 23 | – |
| 24 | (15A) Moduł zabezpieczający przed klimatyzacją (LHD) |
| 25 | (15A) System audio/nawigacja, bezpieczniki zapalniczki Renault kangu, wielofunkcyjna jednostka sterująca, przekaźnik wyłącznika zapłonu: |
| 26 | (25A) Panel sterowania klimatyzacją/nagrzewnicą |
| 27 | (10A) Lewy reflektor – światło drogowe, zestaw wskaźników |
| 28 | (10A) Prawy reflektor – światło drogowe |
| 29 | (10A) Reflektor lewy – światła mijania, ustawienia reflektorów |
| 30 | (10A) Reflektor prawy – światła mijania, ustawienia reflektorów, zestaw wskaźników |
| 31 | (10A) Panel sterowania klimatyzacją/ogrzewaniem, systemem audio/nawigacji, centralnym, zapalniczką, urządzeniem wielofunkcyjnym, alarmem, wyłącznikiem odmgławiania urządzeń elektrycznych, zestawami urządzeń, przednimi lewy obrysami, oświetleniem tablicy rejestracyjnej, wielofunkcyjna jednostka sterująca, szyberdach wyłącznik, światła wydechowe |
| 32 | (10A) Elektryczne wentylatory, ogrzewanie siedzeń, przednie prawy obrys, oświetlenie odprowadzające, urządzenia do wyboru trybu automatycznej skrzyni biegów |
| 33 | (10A) Tablica przyrządów, tylne światła przeciwmgielne |
| 34 | (15A) Róg |
| 35 | (10A) Wskaźniki/alarm (niektóre modele), wielofunkcyjna skrzynka sterownicza |
| 36 | (10A) Podgrzewane lusterka boczne |
| 37 | – |
| 38 | – |
| 39 | – |
Zapalniczka odpowiada bezpiecznik nr 25 lub 12 na 15A.
W pobliżu znajduje się także skrzynka z przekaźnikiem.

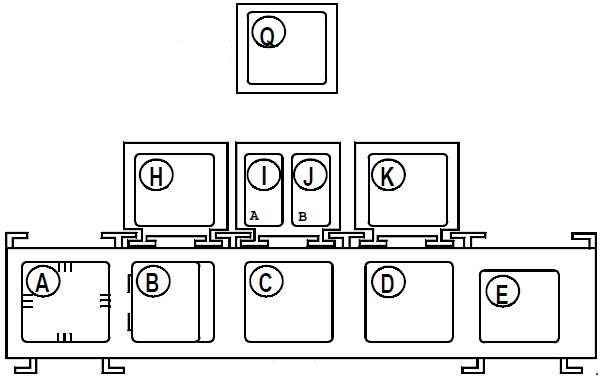

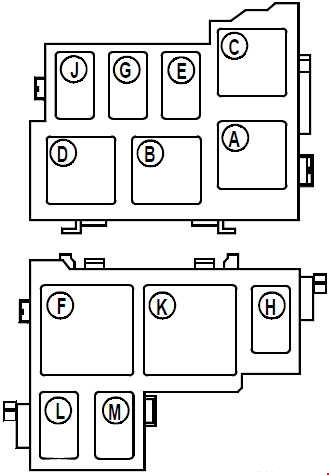

Schemat
Przeznaczenie
| A | Sygnalizator dźwiękowy o niezałączonym oświetleniu sygnału |
| B | Przekaźnik wyczyczki otwierające szyby |
| C | Przekaźnik-przerywacz kierunkowskazów i alarmu |
| D | Nieużywany Przekaźnik wycieraczki kuchenne |
| mi | Przekaźnik do podgrzewanej kuchni |
| G | Przekaźnik „+” za wyłącznikiem zapłonu / „+” przed wyłącznikiem zapłonu |
| H | Przekaźnik „+” za wyłącznikiem zapłonu / „+” przed wyłącznikiem zapłonu Przekaźnik zadziałania |
| I | Przekaźnik świateł przeciwmgielnych Odbiornik zdalnego sterowania zamkami drzwi |
| J | Przekaźnik poziomu paliwa (1061) (układ benzynowy/LPG) |
| K | Przekaźnik do klasycznych zamków drzwi |
| L | Odbiornik do zdalnego sterowania zamkami drzwi |
| M | Przekaźnik stałych świateł mijania |
| N | Przekaźnik świateł do jazdy dziennej |
| O | Przekaźnik główny świateł do jazdy dziennej (pojazdy z automatyczną skrzynią biegów) |
| P | Przekaźnik główny świateł do jazdy dziennej (pojazdy z manualną skrzynią biegów) |
| Q | Odbiornik do zdalnego sterowania zamkami drzwi |
2 generacja
Komora silnika

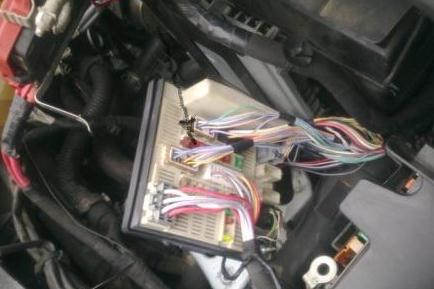

Skrzynka komunikacyjna
Dotarcie do niego jest dość trudne. Aby to zrobić, wyjmij akumulator, odkręć znajdującą się obok niego pokrywę bloku i odwróć ją.

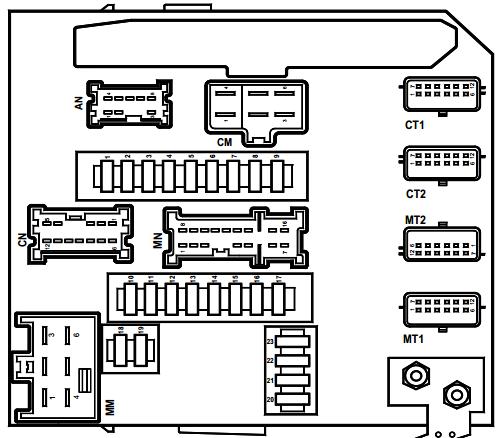

Schemat
Opis
| 1 | 7,5А – Bezpiecznik lamp świateł pozycyjnych prawych (172-226) |
| 2 | 7,5A – Bezpiecznik świateł pozycyjnych lewych (173-227) – Lampa tylna prawa (172) – Oświetlenie tablicy rejestracyjnej środkowej (1324) Zapalniczka samochodowa (101) – Gniazda dodatkowego wyposażenia 1. rzędu siedzeń (506) – Zamek drzwi przełącznik i alarmy awaryjne (1391) – przełącznik regulacji zasięgu reflektorów (562) – panele klimatyzacji (319-419) – systemy audio (261) – wyświetlacz wielofunkcyjny |
| 3 | 10A – Bezpiecznik prawego reflektora (światła mijania) (226) – Przełącznik regulacji zasięgu reflektorów (562) – Silnik regulacji zasięgu reflektorów prawego (538) |
| 4 | 10A – Bezpiecznik lewego reflektora (światła mijania) (227) – silniczek korektora lewego reflektora (537) |
| 5 | 20A – Bezpiecznik prawego i lewego światła przeciwmgielnego (176 – 177) |
| 6 | 10A – Bezpiecznik lewego reflektora (światła drogowe) (227) |
| 7 | 10A – Bezpiecznik prawego reflektora (światła drogowe) (226) |
| 8 | 25A – Układ przeciwblokujący ECU (118) lub układ stabilizacji trajektorii (1094) |
| 9 | 30A – Bezpiecznik silnika wycieraczek szyby przedniej (212) |
| 10 | 5A – Bezpiecznik „+” za wyłącznikiem zapłonu elektrycznego wspomagania kierownicy (1232) |
| 11 | Nieużywany |
| 12 | 20A – ECU automatycznej skrzyni biegów (119) |
| 13 | Nieużywany |
| 14 | 15A Samochód z silnikiem benzynowym: wtryskiwacze 1-2-3-4 (193-194-195-196) – adsorber (371) – dolna sonda lambda (242) – przednia sonda lambda (887) lub Samochód z silnikiem diesla: regulator przepływu paliwa (1105) – elektrozawór czujnika cylindra (746) |
| 15 | Nieużywany |
| 16 | 5A – ECU automatycznej skrzyni biegów (119) |
| 17 | 7,5A – Przekaźnik nagrzewnicy dodatkowej 1 (1067) – Przekaźnik nagrzewnicy dodatkowej 2 (1068) – Gniazdo diagnostyczne (225) – ECU poduszki powietrznej/napinacza (756) – ECU kontroli parkowania (1222) |
| 18 | 5A – Bezpiecznik “+” po zasileniu zapłonu czujnika wody w paliwie (414) – blok przekaźników w komorze silnika 2 (1683) – komputer wtrysku (120) |
| 19 | 10A – Bezpiecznik „+” za stacyjką włącznika świateł cofania (155) lub włącznikiem świateł cofania z czujnikiem górnego martwego punktu (1109) |
| 20 | 20A – Układ wtryskowy ECU (120) |
| 21 | Nieużywany |
| 22 | 10A – Bezpiecznik sprzęgła elektromagnetycznego sprężarki klimatyzacji (171) |
| 23 | 30A – Ogrzewana tylna szyba (200) – Lusterka zewnętrzne (239-240) |
Skrzynka z obwodami zasilania
Schemat
Przeznaczenie
| 1 | Moduł interfejsu podgrzewacza płynu chłodzącego 60A |
| 2 | Blok przekaźnika świec żarowych silnika wysokoprężnego 7A (980) – moduł interfejsu podgrzewacza płynu chłodzącego |
| 3 | 30A Blok przekaźników w komorze silnika 2 (1683) – element grzewczy podgrzewacza paliwa |
| 4 | Bezpiecznik silnika szyby drzwiowej 40A |
| 5 | 70A Skrzynka bezpieczników i przekaźników w kabinie pasażerskiej |
| 6 | Sterownik ABS 50A (1094) |
| 7 | 40A Przekaźnik dodatkowego ogrzewania 1 |
| 8 | 70A Skrzynka bezpieczników i przekaźników w kabinie pasażerskiej |
| 9 | 70A Przekaźnik dodatkowego ogrzewania 2 |

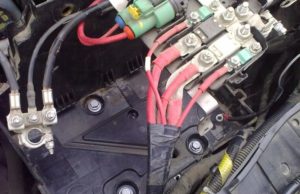

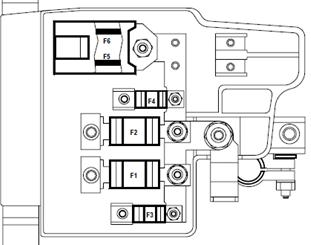

Skrzynka bezpieczników na pokrywie akumulatora
Schemat
Opis
| F1 | 175А Bezpiecznik generatora (103) – Skrzynka bezpieczników zabezpieczająca obwód zasilania (777) – Zespół zabezpieczający i przełączający (1337). |
| F2 | Bezpiecznik obwodu zasilania „+” akumulatora do rozrusznika poprzez bezpiecznik (163) – 2 A w samochodach z silnikami benzynowymi lub 500 A w samochodach z silnikami Diesla |
| F3 | 40A Bezpiecznik „+” akumulatora poprzez bezpiecznik do układów silnika poprzez zespół zabezpieczający i przełączający |
| F4 | 40A Bezpiecznik „+” akumulatora przez bezpiecznik wentylatora elektrycznego układu chłodzenia silnika (1014-188) przez jednostkę zabezpieczającą i przełączającą (1337) – rozrusznik (163) przez jednostkę zabezpieczającą i przełączającą (1337) |
| F5 | 70A Bezpiecznik „+” akumulatora przez bezpiecznik do elektrycznego wspomagania kierownicy (1232) |
| F6 | 40A Akumulator + bezpiecznik obwodu przez skrzynkę bezpieczników/przekaźników w kabinie pasażerskiej (260) – UCH (645). |

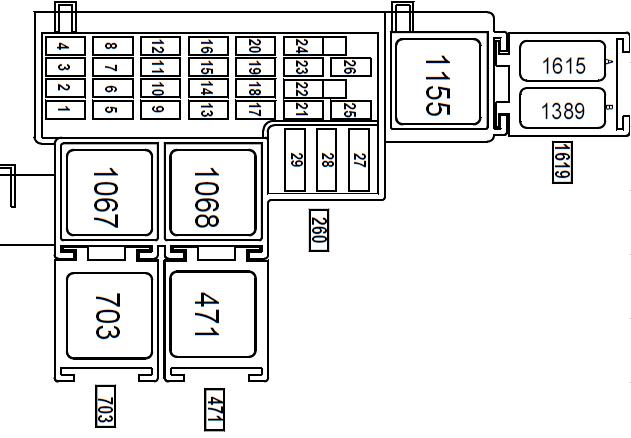

Przedział pasażerski
Znajduje się za osłoną ochronną po lewej stronie kierownicy.

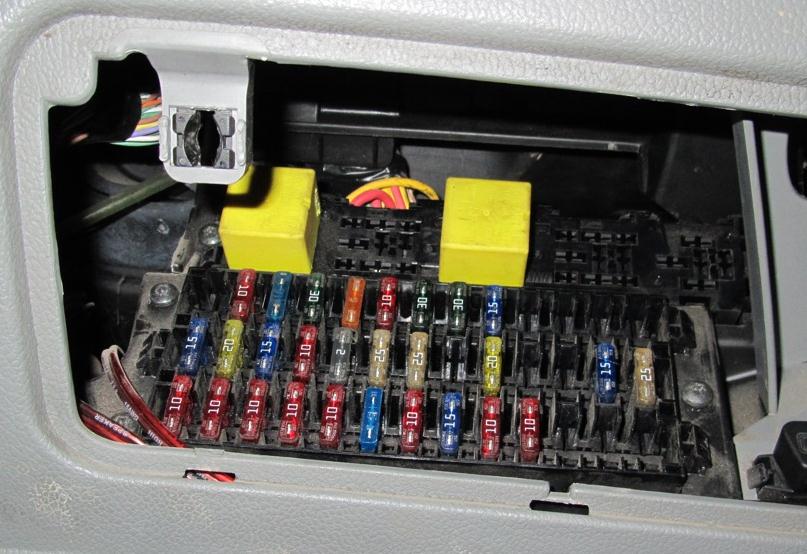

Zdjęcie
Schemat
Opis
| 1 | Nieużywany |
| 2 | Bezpiecznik 10A zapalniczki samochodowej (101) lub gniazdo na wyposażenie dodatkowe (506) |
| 3 | 15A System audio (261), wyświetlacz wielofunkcyjny (653), przekaźnik mocy siedzenia (1399), przekaźnik świateł hamowania (1524) – przekaźnik odbiorców energii elektrycznej nr 2 (1389) |
| 4 | 10A Gniazdo wyposażenia dodatkowego 2. rząd siedzeń (1382) |
| 5 | 5A Zasilanie tablicy rozdzielczej (247) |
| 6 | Bezpiecznik 30A centralnego zamka lub układu blokowania klamek wewnętrznych |
| 7 | 20A UCH (645) (lampy ostrzegawcze i przeciwmgielne) |
| 8 | Bezpiecznik 10A elementów grzejnych lusterek zewnętrznych po stronie kierowcy i pasażera (239-240) |
| 9 | 10А Przekaźnik odbiorców energii elektrycznej nr 2 (1389) i przekaźnik „+” pracującego silnika spalinowego (1615) |
| 10 | 15A System audio (261) – wyświetlacz wielofunkcyjny (653) – moduł interfejsu sieci multipleksowej (sieć multipleksowa (1714) – wyświetlacz wideo (1127) |
| 11 | 10A ECU klimatyzatora (419), przekaźnik odbiorników prądu 1 (1155), lampa wewnętrzna, lampka bagażnika, włącznik świateł stopu |
| 12 | 5A CEBS (645) |
| 13 | Bezpiecznik 5A lampy przedniej (213) – lampy centralnej (529) – czujnika deszczu i światła (1415) |
| 14 | 5A Przekaźnik sterowania podnośnikiem szyb (471) – Przekaźnik bezpieczeństwa dzieci (750) – Przekaźnik podnośnika szyb (703) – ECU klimatyzacji (419) |
| 15 | 10A UCH (645) – ECU ABS (118) |
| 16 | 15A UCH (645), włącznik świateł stop (160), ABS i ECU ASB (119), tylne światła prawe i lewe, górne światło stopu (639) |
| 17 | 20A Blok przełączników pod kierownicę (1519), dwukierunkowa pompka spryskiwaczy szyby przedniej i tylnej (677) |
| 18 | Bezpiecznik 5A UCH (645) – pierścień odbiorczy (1618) |
| 19 | Przekaźnik okna elektrycznego 30A (471) |
| 20 | 15A Przekaźnik mocy siedzenia (1399) – ogrzewanie siedzenia kierowcy i pasażera (385-386) – przełączniki ogrzewania prawego i lewego siedzenia (1513-1514) |
| 21 | 15A Blok przełączników pod kierownicę (1519) – główny elektromagnetyczny sygnał dźwiękowy (105) – złącze diagnostyczne (225) |
| 22 | 15A UCH (645) – silnik wycieraczki tylnej szyby (211) – silnik wycieraczki drzwi (1881) |
| 23 | Zasilanie elektrycznej dmuchawy zimnego powietrza (164) 20 A dla klimatyzacji lub 30 A dla standardowego ogrzewania |
| 24 | 20A Zasilanie elektrycznej dmuchawy zimnego powietrza (164) |
| 25 | Nieużywany |
| 26 | Nieużywany |
| 27 | 40A UCH (645) – silnik elektryczny podnośnika szyby drzwi kierowcy i pasażera |
| 28 | Nieużywany |
| 29 | Nieużywany |
Bezpiecznik nr 2 odpowiada za zapalniczkę.
Przekaźnik
- 1155 – 70А Przekaźnik odbiornika energii 1
- 1067 – 40A Przekaźnik dodatkowego ogrzewania 1
- 1068 – 70A Przekaźnik dodatkowego ogrzewania 2
- 471- 40A Przekaźnik do sterowania elektrycznymi podnośnikami szyb
- 703 – 40A Przekaźnik elektryczny do szkła
- 1615 – 20A Przekaźnik „+” przy ćwiczącym silniku
- 1389 – 20A Przekaźnik dla odbiorników energii 2
Przekaźnik bezpieczeństwa dziecka znajduje się w tunelu obok hamulca postojowego.
