Renault Kadjar produkowany był w latach 2015, 2016, 2017, 2018, 2019, 2020, 2021 i 2022. W tym czasie model przeszedł zmianę stylizacji. W naszych materiałach można znaleźć opis bezpieczników i przekaźników Renault Kadjar wraz ze schematami skrzynek bezpiecznikowych, ich lokalizacją oraz zdjęciami. Wybierz bezpiecznik odpowiedzialny za zapalniczkę.
Przeznaczenie bezpieczników i przekaźników, a także ich liczba w blokach może różnić się od pokazanych i zależy od roku produkcji, poziomu wyposażenia elektrycznego oraz regionu, do którego dostarczono samochód.
Contents
Przedział pasażerski
W kabinie można zamontować 2 bloki główne z bezpiecznikami: po lewej i prawej stronie tablicy rozdzielczej (od końca, za osłoną zabezpieczającą).
Prawe pudełko
Lewe pudełko (główne)

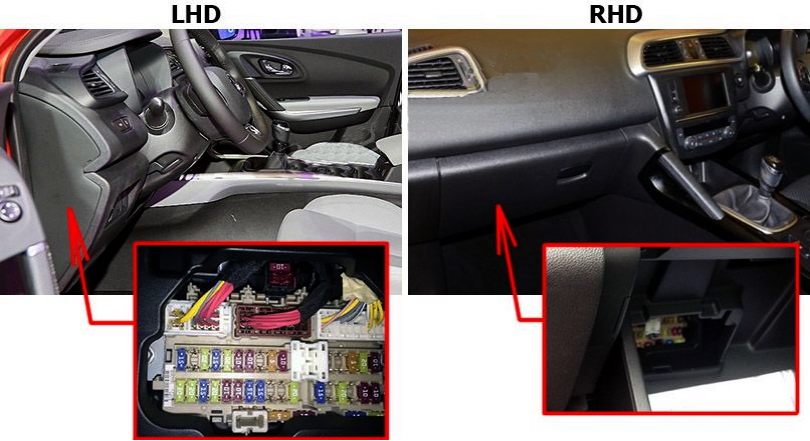

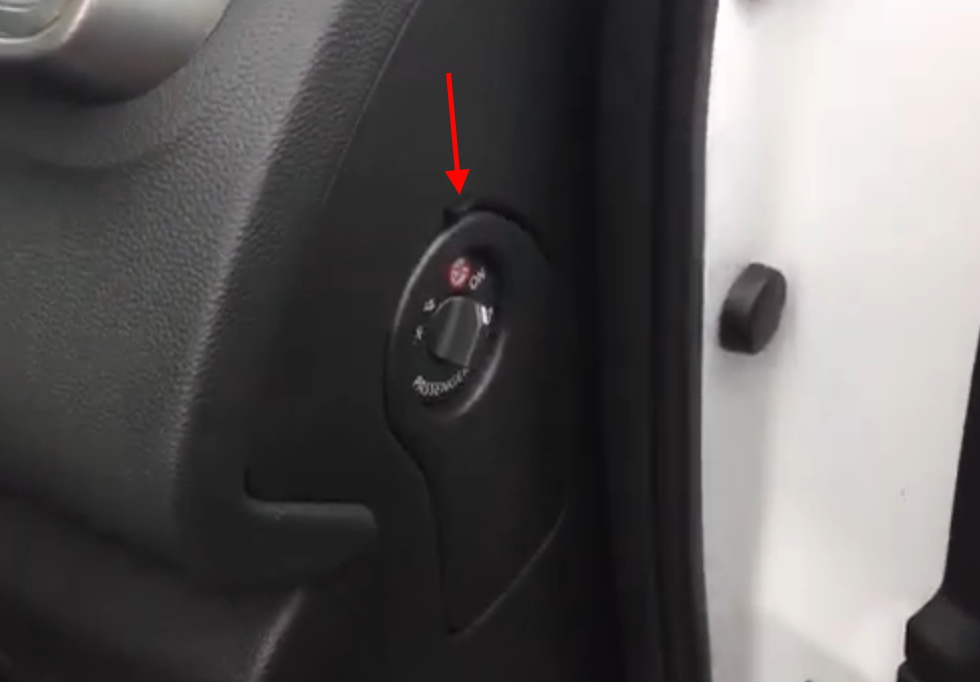

Lokalizacja
Pudełko po lewej stronie
Zdjęcie poglądowe
Sprawdź informacje na podstawie diagramów na okładce pudełka.
Schemat
Opis
| 1 | 10A Tablica przyrządów |
| 2 | Poduszki powietrzne 10A |
| 3 | |
| 4 | Gniazdo akcesoriów 10A |
| 5 | |
| 6 | 15A Podgrzewane siedzenia |
| 7 | Nagrzewnica 20 A, wzmacniacz klimatyzacji, przekaźnik sterujący ponownym uruchomieniem silnika |
| 8 | |
| 9 | |
| 10 | 15A Ogrzewana tylna szyba |
| 11 | 15A Ogrzewana tylna szyba |
| 12 | 10A Podgrzewane lusterka |
| 13 | 10A ABS lub światła stopu |
| 14 | 20A |
| 15 | Zapalniczka 15A |
| 16 | 20A Oświetlenie wewnętrzne |
| 17 | 20A Silnik nagrzewnicy, rezystor, wzmacniacz klimatyzacji |
| 18 | 10A System audio |
| 19 | 20A System audio, jednostka sterująca nawigacją, kamera dookoła |
| 20 | 5A Moduł elektroniki nadwozia (BCM), syrena, przełącznik wielofunkcyjny |
| 21 | |
| 22 | |
| 23 | 20A Dźwięk |
| 24 | 10A Wyłącznik świateł stopu, moduł elektroniki nadwozia (BCM) |
| 25 | 5A AWD, wzmacniacz antenowy antykradzieżowy |
| 26 | |
| 27 | 10A Moduł elektroniki nadwozia (BCM), przełącznik wielofunkcyjny |
| 28 | Moduł elektroniki nadwozia 10 A (BCM), elektryczny hamulec postojowy, złącze diagnostyczne, napęd na 4 koła, podświetlenie przyrządów/przełączników, przekaźnik podnośnika szyby, przekaźnik składanego lusterka, przekaźnik otwartego lusterka |
| 29 | 20A Zamek centralny, moduł elektroniki nadwozia (BCM) |
| 30 | 15A Zmywarka do szkła |
| 31 | 20A Zamek centralny, moduł elektroniki nadwozia (BCM) |
| 32 | |
| 33 | 15A Sygnalizacja zagrożenia i kierunkowskazy |
| 34 | 10A Oświetlenie wewnętrzne |
| 35 | 10A Ogrzewanie |
Bezpiecznik nr 15 odpowiada za zapalniczkę.
Poszczególne elementy przekaźników znajdują się z tyłu urządzenia.
- Przekaźnik układu zapłonowego
- Przekaźnik dmuchawy silnika przedniego
- Przekaźnik tylnych świateł przeciwmgłowych
- Przekaźnik pomocniczy
Skrzynka z prawej strony
Zdjęcie poglądowe
Schemat
Przeznaczenie
| 71 | 10A Czujnik kąta skrętu kierownicy |
| 72 | Zestaw wskaźników 10A |
| 73 | System audio 10A, jednostka sterująca nawigacją, kamera surround |
| 74 | Moduł sterujący skrzynią biegów 10A (TCM) |
| 75 | – |
| 76 | Jednostka sterująca klimatyzacją 10A, wzmacniacz klimatyzacji |
| 77 | 10A ABS |
| 78 | – |
| 79 | 10A Przekaźnik pompy olejowej |
| 80 | System audio 20A, jednostka sterująca nawigacją, kamera surround |
| 81 | Moduł sterujący skrzynią biegów 10A (TCM) |
| R1 | Przekaźnik pomocniczy |
| R2 | Przekaźnik zapłonu |
Oddzielnie pod panelem można zamontować dodatkowe elementy. Na przykład bezpieczniki: przekaźnik pompy olejowej i moduł sterujący skrzyni biegów (TCM).
Komora silnika
Skrzynka montażowa
Znajdują się one pod maską w komorze silnika po lewej stronie, pod rurą dolotową powietrza.
Aby uzyskać dostęp do bloków, należy zdemontować rurę wlotu powietrza.
- A – należy wymienić
- B – dobry bezpiecznik
Pudełko A
Zdjęcie pierwszej skrzynki montażowej
Opis pierwszej skrzynki montażowej
Schemat
Przeznaczenie
| 81 | 10A Jednostka sterująca silnika |
| 82 | 15A Jednostka sterująca silnika, |
| 83 | 15A Zawór przepustnicy, sterownik silnika, zawór pochłaniacza (EVAP), czujnik MAF, cewki zapłonowe, główny przekaźnik, zawór wydechowy, zawór wlotowy, wysokociśnieniowa pompa paliwa, wtryskiwacze, skrzynka bezpieczników w komorze silnika, czujnik stosunku powietrza do paliwa, podgrzewacz paliwa, czujnik wody w paliwie, zawór obejściowy płynu chłodzącego |
| 84 | 10A Sterownik silnika, zawór kolektora dolotowego, wydech zaworu rozrządu, wlot zaworu rozrządu, zawór rozrządu |
| 85 | 15A Czujnik składu powietrza i paliwa, podgrzewana sonda lambda, zawór turbosprężarki, sterownik silnika, sterownik świec żarowych |
| 86 | 15A Wtryskiwacze, cewki zapłonowe, skrzynka bezpieczników |
| 87 | Przekaźnik sprężarki klimatyzacji 15A |
| 88 | 10A ABS |
| 89 | 15A Pompa płynu chłodzącego |
| 90 | 30A Przekaźnik wycieraczki przedniej, silnik wycieraczki przedniej |
| 91 | 20A Przekaźnik pompy paliwa |
| 92 | Rozrusznik 10A |
| 93 | 10A ECM, sterownik skrzyni biegów, czujnik zasięgu skrzyni biegów, skrzynka bezpieczników pod maską, czujnik położenia neutralnego, główny czujnik prędkości, wtórny czujnik prędkości, czujnik prędkości obrotowej, czujnik biegu wstecznego/neutralnego |
| 94 | 5A EPS |
| 95 | 5A Blokada kierownicy |
| 96 | 10A Ponowne uruchomienie przekaźnika (start-stop) / ABS |
| 97 | 10A Lampa zespolona przednia prawa, lampa zespolona przednia lewa, sprężarka, czujnik zasięgu skrzyni biegów, skrzynka bezpieczników pod maską, czujnik położenia neutralnego, przełącznik prędkości biegu wstecznego, czujnik biegu wstecznego/neutralnego |
Pudełko B
Zdjęcie drugiej skrzynki montażowej
Opis drugiej skrzynki montażowej
Schemat
Oznaczenie
| 34 | Przekaźnik klaksonu 15A |
| 35 | 30A Diesel: Przekaźnik PTC 2 |
| 36 | 30A Diesel: Przekaźnik PTC 3 |
| 37 | 30A Diesel: Przekaźnik PTC 1 |
| 38 | 30A Elektryczny hamulec postojowy |
| 39 | 30A Opcjonalne złącze |
| 40 | – |
| 41 | 30A Elektryczny hamulec postojowy |
| F | 50A ESP |
| G | 30A ABS |
| H | 50A ESP |
| I | Przekaźnik spryskiwaczy reflektorów 30A |
| J | – |
| K | 40A ABS |
| L | 30A Przekaźnik rozrusznika, przekaźnik zapłonu (bezpieczniki: „1”, „2”, „3”, „4”, „10”, „11”, „12”) |
| M | 50A le elektrycznie sterowane szyby, elektrycznie sterowane szyby, zasłony, elektrycznie sterowane siedzenia |
| R1 | Przekaźnik klaksonu |

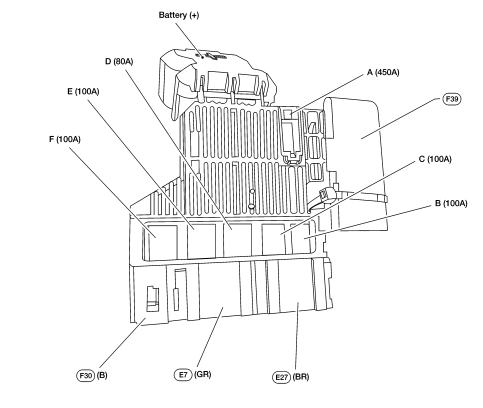

Skrzynka bezpieczników zasilania
Znajduje się na dodatnim zacisku akumulatora.
Schemat
Opis
| A | Rozrusznik 450 A, przekaźnik Baypass ponownego uruchomienia silnika |
| B | Generator 450A |
| C | 100A Przekaźnik pomocniczy (bezpieczniki: „13”, „14”, „15”), przekaźnik ogrzewania tylnej szyby (bezpieczniki: „10”, „11”, „12”), przekaźnik ogrzewania (bezpieczniki: „7”, „17 “), przekaźnik wycieraczek przednich, reflektor prawy, lampa tylna prawa, lampa przeciwmgłowa przednia prawa, bezpieczniki: “19”, “20”, “21”, “22”, “24”, “25”, “26”, ” 27”, „28”, „29”, „30”, „31”, „32”, „33”, „57”, „58”, „U” |
| D | 100A Przekaźnik zapłonu (bezpieczniki: „56”, „61”, „63”, „65”, „67”), przekaźnik klimatyzacji, przekaźnik wentylatora chłodzenia silnika 1, lewy reflektor, tylna lewa lampa, przednie lewe światło przeciwmgłowe, bezpieczniki : „P”, „Q” |
| mi | Bezpieczniki 50A: „R”, „S”, „T”, „42”, „44”, „45”, „46” |
| U | 100A Prawy reflektor, tylna lampa prawa, przednia prawa lampa przeciwmgłowa, sterownik świec żarowych, sterownik termo-tłoczka, bezpiecznik: „58” |
| V | Bezpieczniki 100A: „F”, „G”, „H”, „I”, „K”, „L”, „M”, „34”, „35”, „36”, „37”, „38” , „39”, „41”, „N”, „O”, |
Znalazłeś błąd lub masz coś do dodania – napisz w komentarzach.
