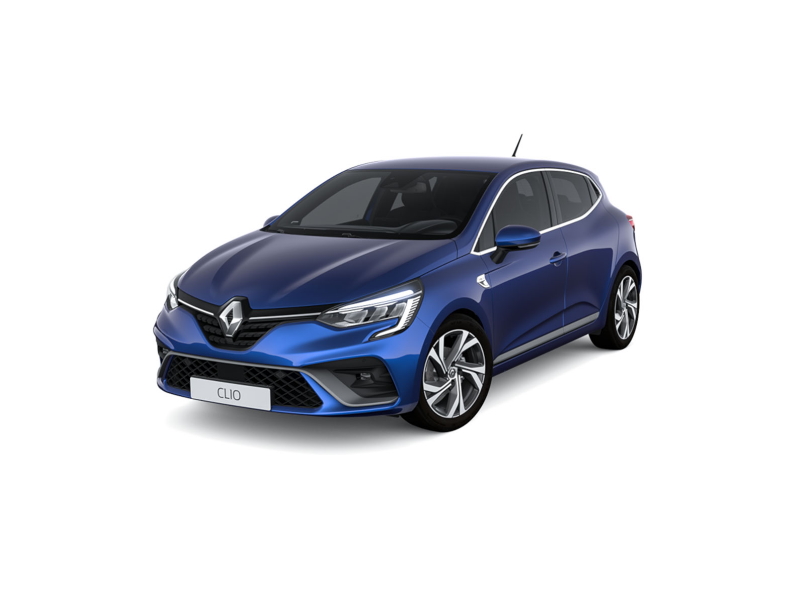

Renault Clio 5 generacji produkowane było w latach 2020, 2021, 2022, 2023, 2024, 2025. Następnie model przeszedł zmianę stylizacji. W tej publikacji znajdziesz opis bezpieczników i przekaźników do Renault Clio 5 ze schematami skrzynek bezpieczników, ich lokalizacją oraz zdjęciami ich wykonania, wybieramy bezpiecznik odpowiedzialny za zapalniczkę.
Przeznaczenie bezpieczników i przekaźników, a także ich liczba w blokach może różnić się od pokazanych i zależy od roku produkcji, poziomu wyposażenia elektrycznego oraz regionu, do którego dostarczono samochód.
Przedział pasażerski

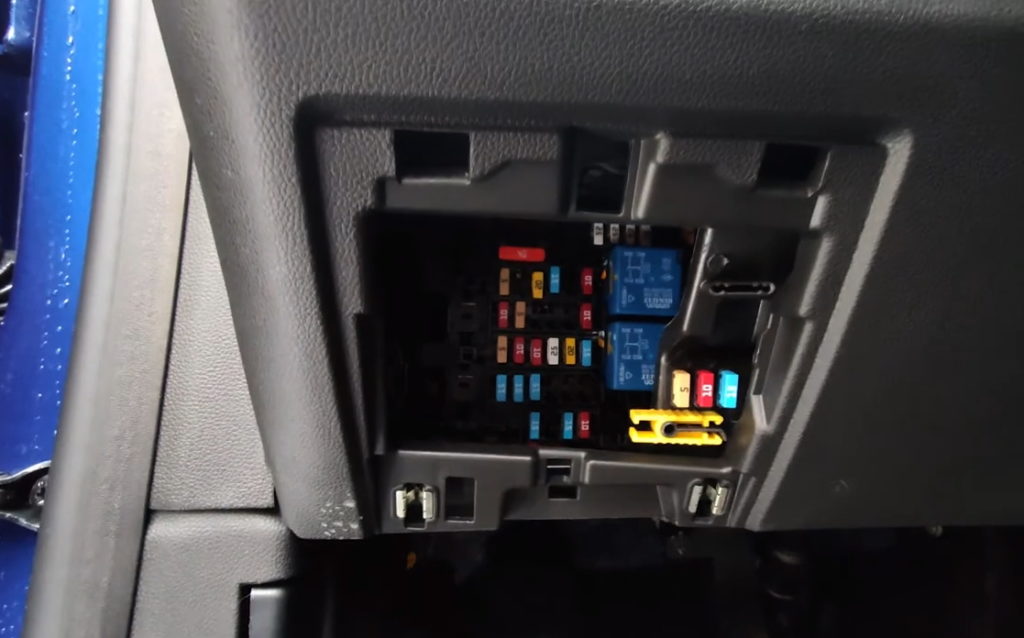

W kabinie pasażerskiej skrzynka bezpieczników i przekaźników znajduje się w lewej dolnej części tablicy rozdzielczej, za osłoną ochronną.
Zdjęcie poglądowe
Sprawdź informacje na swoich diagramach znajdujących się na okładce bloku lub na samym bloku.
Schemat
Opis
| 4 | 15A Prawe i lewe światła tylne (172-173) – Prawe i lewe lusterka zewnętrzne zasilane (2230-2231) – Moduł przełączający złącza przyczepy (1971) – Prawe i lewe przednie kierunkowskazy (255-256). |
| 5 | 15A Zamek tylnej klapy (1322) – centralny zamek prawych i lewych tylnych drzwi (138-139) – górne światło stopu (639) |
| 6 | 10A BCM (elektryczny moduł sterujący nadwozia) |
| 7 | |
| 8 | 15A Kierunkowskazy i alarmy |
| 9 | 15A BCM (elektryczny moduł sterujący nadwozia) |
| 10 | 30A Komputer hamulca postojowego |
| 11 | |
| 12 | |
| 13 | |
| 14 | 5A BCM (elektryczny moduł sterujący nadwozia) |
| 15 | |
| 16 | 10A Tablica przyrządów |
| 17 | |
| 18 | |
| 19 | 15A System audio |
| 20 | |
| 21 | |
| 22 | |
| 23 | Wzmacniacz systemu audio 30A |
| 24 | 30A Komputer hamulca postojowego |
| 25 | 10A Światło tylne lewe i prawe, światła stopu |
| 26 | |
| 27 | 5A Lusterka z napędem elektrycznym |
| 28 | 20A Moduł przyczepy |
| 29 | 20A Róg |
| 30 | Gniazda zapalniczki samochodowej lub akcesoriów 15A |
| 31 | 15A Gniazda w bagażniku |
| 32 | 10A Pompa spryskiwacza szyby tylnej i przedniej |
| 34 | Wentylator elektryczny 40A sedan |
| 35 | 40A Ogrzewana tylna szyba |
| 36 | 40A Drzwi tylne |
| 37 | |
| 38 | |
| 39 | 25A Elektryczne szyby |
| 40 | 25A Elektryczne szyby |
| 41 | 25A Elektryczne szyby |
| 42 | 25A Elektryczne szyby |
| 43 | 5A |
Za działanie zapalniczki odpowiada bezpiecznik nr 30 przy 15A.
Przekaźnik
| A | PRZEKAŹNIK 70A 1 AKUMULATOR „+” Z WYŁĄCZENIEM ZASILANIA PODCZAS URUCHAMIANIA (1760) |
| B | 70A AKUMULATOR Z OPÓŹNIENIEM CZASOWYM + PRZEKAŹNIK (BRAK WYŁĄCZENIA PODCZAS URUCHAMIANIA) (1762) |
| C | PRZEKAŹNIK: ZAREZERWOWANY |
| D | PRZEKAŹNIK: ZAREZERWOWANY |
| F | PRZEKAŹNIK OGRZEWANIA TYLNEJ SZYBY 40A (235) |
| G | PRZEKAŹNIK KLAKSONOWY 20A (229) |
| H | 20A PRZEKAŹNIK OGRZEWANIA KIEROWNICY (2499) |
Oddzielnie, na zewnątrz urządzenia, można zainstalować dodatkowe elementy zabezpieczające, takie jak przekaźnik dodatkowej nagrzewnicy i przekaźnik ogrzewania szyby przedniej.
Komora silnika
Pod maską w komorze silnika główna skrzynka bezpieczników i przekaźników znajduje się po lewej stronie, obok akumulatora.
Aby uzyskać do niego dostęp, należy zdjąć pokrywę i odwrócić urządzenie. Schemat zostanie wydrukowany na okładce pudełka. Sama skrzynka bezpieczników będzie wyglądać mniej więcej tak.
Schemat
Zdjęcie poglądowe
Przeznaczenie
| F1 | |
| F2 | 30A ABS |
| F3 | 20A Pompa paliwa |
| F4 | 15A SIŁOWNIK 1 (ECU obwodów przygotowania i wtrysku paliwa oraz silnika) |
| F5 | 15A SIŁOWNIK 2 (ECU obwodów przygotowania i wtrysku paliwa oraz silnika) |
| F6 | 15A SIŁOWNIK 3 (ECU obwodów przygotowania i wtrysku paliwa oraz silnika) |
| F7 | 15A SIŁOWNIK 4 (ECU obwodów przygotowania i wtrysku paliwa oraz silnika) |
| F8 | 15A SIŁOWNIK 5 (ECU przygotowania paliwa i wtrysku oraz obwodów silnika) |
| F9 | Wycieraczka 30A |
| F10 | 10A Silnik spryskiwacza |
| F11 | 10A Automatyczna skrzynia biegów |
| F12 | Poduszki powietrzne 10A |
| F13 | 10A Ręczna skrzynia biegów/czujnik położenia neutralnego światła cofania (1109), sterowanie przekaźnikiem podgrzewacza paliwa (450), przekaźnik światła cofania |
| F14 | |
| F15 | ECM |
