Renault Megane 3G (2008 – 2016) bezpieczniki i przekaźniki

Renault Megane 3  generacje produkowane były w latach 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015 i 2016. W ciągu tych 9 lat samochód przeszedł 2 zmiany stylizacji. Najpopularniejsze opcje nadwozia to kombi i 5-drzwiowy hatchback, chociaż na rynku dostępne są również coupe i sedany (pod odrębną marką Renault Fluence ). Opiszemy przeznaczenie przekaźników i bezpieczników w Renault Megane 3 , pokażemy gdzie są skrzynki i ich schematy.

renault megane 3 zdjęcia

Przedział pasażerski

Główne pudełko

Znajduje się na desce rozdzielczej, po lewej stronie.

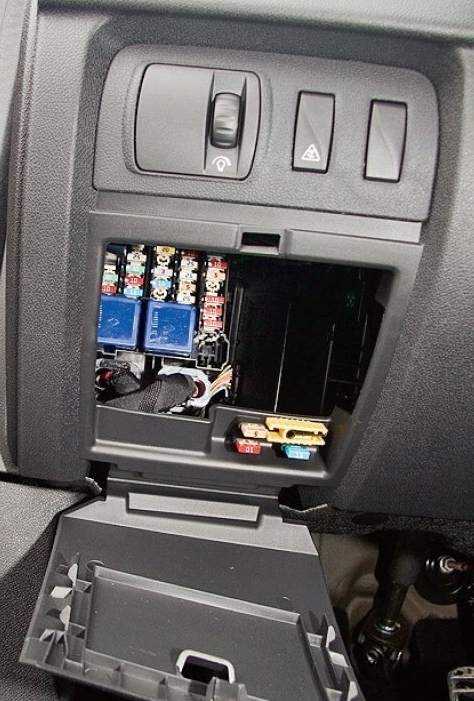

zdjęcie urządzenia w kabinie

Schemat

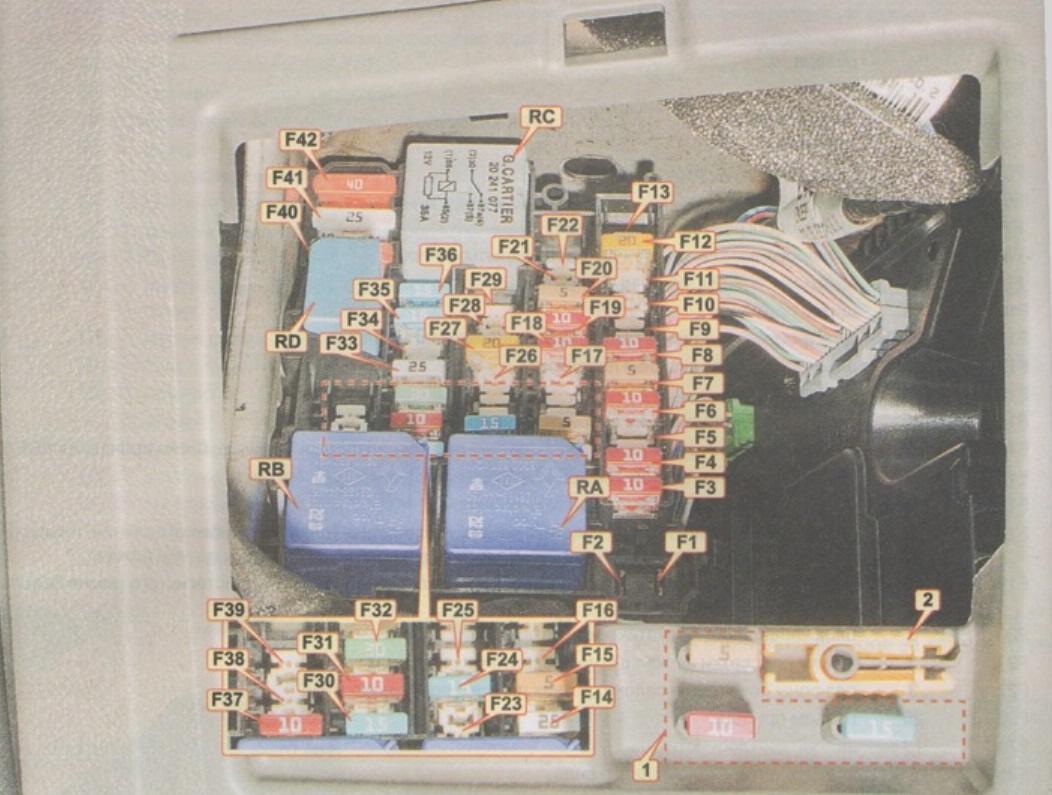

fotoschemat bloku z bezpiecznikami w kabinie

Opis

F1rezerwa
F2rezerwa
F3Zapalniczka 10A
F4Tylne gniazdo 10A
F5Gniazdo 10A w bagażniku
F6System audio 10A
F7Lusterka zewnętrzne podgrzewane elektrycznie 5A
F8Spryskiwacz przedniej szyby 10A, kontrolka otwartych drzwi
F9Automatyczny hamulec postojowy 30A
F10Osłona deski rozdzielczej 10A
F11Elektryczne siedzenie 25A, przełączniki kolumny kierownicy
F12Fotel pasażera podgrzewany elektrycznie 20A
F13rezerwa
F14Elektryczny regulator szyby przednich drzwi pasażera 25A
F15Włącznik świateł stop 5A, czujnik położenia pedału hamulca, sterownik ABS/ESP
F 1625A elektryczny regulator szyby prawych tylnych drzwi
F1725A elektryczny podnośnik szyby tylnych drzwi lewych
F18Lampka schowka podręcznego 10A, lampka lewego bagażnika, lampki w drzwiach, lampki w lusterku przeciwsłonecznym, czujnik deszczu
F19Zegar 10A, wskaźnik temperatury zewnętrznej, kontrolka niezapiętych pasów bezpieczeństwa, złącze systemu audio
F20Jednostka sterująca klimatyzacją 5A
F21Lampki lusterka 3A w osłonach przeciwsłonecznych
F223A Abażury wewnętrzne, czujnik deszczu i światła
F23Złącze przyczepy 20A
F2415A CECBS
F253A Wewnętrzne lusterko wsteczne
F26System nawigacji 10A, zmieniarka CD, system audio
F27System audio 20A, sterownik hamulca postojowego
F28rezerwa
F29rezerwa
F3015A UCH, kierunkowskazy
F3110A CECBS
F32Elektryczny regulator szyby 30A, drzwi kierowcy
F3325A UCH, centralny zamek
F34Drzwi pasażera z siecią multipleksową ECU 30A
F35Zegar 15A, wskaźnik temperatury zewnętrznej, wyświetlacz telefonu
F36Gniazdo diagnostyczne 15A, przekaźnik klaksonu, centrala alarmowa, syrena
F37Sygnały hamulca 10A, ECU
F38Automatyczny hamulec postojowy 30A
F39Sterownik dachowy kabrioletu 30A
F40Wentylator klimatyzacji 40A
F4125A elektryczny szyberdach
F42Ogrzewanie tylnej szyby 40A
  • RA 70А – przekaźnik mocy (+akumulator) z opóźnionym wyłączaniem (bez wyłączania zasilania przy uruchomieniu)
  • RB 70A – przekaźnik mocy (+akumulator) z opóźnionym wyłączaniem (z wyłączeniem zasilania przy uruchomieniu)
  • RC 40C – Przekaźnik ogrzewania tylnej szyby
  • RD 20A – przekaźnik klaksonu

Bezpiecznik nr 3 odpowiada za przednią zapalniczkę, a tylne gniazdko 4 ma obciążalność 10A.

Dodatkowe przekaźniki

Oddzielny przekaźnik „+” przy pracującym silniku 40A można umieścić pod siedzeniem pasażera. Dzięki temu w skrzynce ogrzewania konsoli środkowej można umieścić parę dodatkowych przekaźników ogrzewania.

Komora silnika

Skrzynka bezpiecznikowa

Urządzenie znajduje się w skrzynce przyłączeniowej silnika (w komorze silnika).

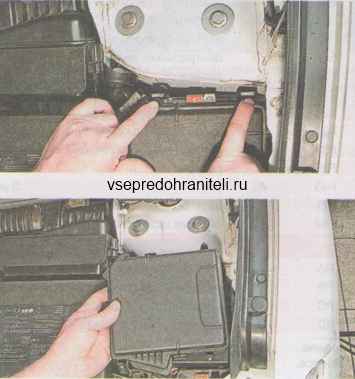

Dostęp do jednostki pod maską

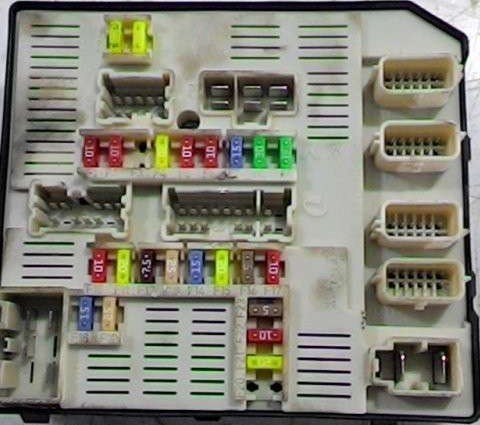

Zdjęcie

zdjęcie zespołu montażowego

Schemat

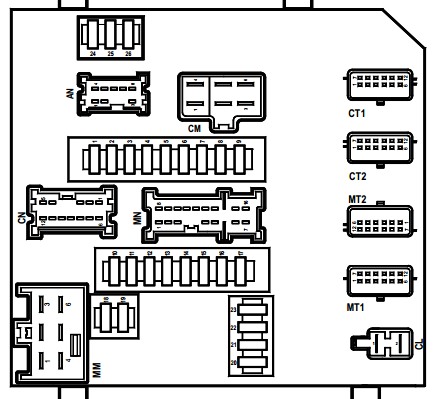

schemat blokowy pod maską

Przeznaczenie

  1. 10A – Światło pozycyjne (reflektor prawy, światło tylne prawe, reflektory), oświetlenie tablicy rejestracyjnej, oświetlenie zapalniczki samochodowej, oświetlenie włącznika szyb, system audio, sterownik systemu nawigacji, klawiatury systemu multimedialnego
  2. 10A – Światło pozycyjne (lewy reflektor, lewa lampa tylna), lewa lampa na tylnej klapie
  3. 15A – Pompa spryskiwacza reflektorów
  4. 20A – Światła przeciwmgielne
  5. 10A – Światła drogowe (lewy reflektor blokowy)
  6. 10A – Światła drogowe (prawy reflektor)
  7. 15A – Gniazdo diagnostyczne, przekaźnik ogrzewania tylnej szyby, wybierak trybu automatycznej skrzyni biegów, elektryczny korektor reflektorów, sterownik lampy wyładowczej, sterownik ogrzewania postojowego, ogranicznik prędkości, automatyczny hamulec postojowy, sterownik automatycznego parkowania, przyciemniane lusterko w kabinie pasażerskiej
  8. 30A – do sterownika ABS, ESP
  9. 30A – Wycieraczka przednia
  10. 10A – Jednostka sterująca poduszką powietrzną
  11. 20A – Nieużywany
  12. 7,5А – sterownik skrzyni biegów
  13. 25A – System zarządzania silnikiem
  14. 15A – Czujniki stężenia tlenu – ogrzewanie
  15. 20A – ECU skrzyni biegów
  16. 5A – Sygnały hamowania, elektryczna jednostka sterująca, elektryczne wspomaganie kierownicy
  17. 10A – Czujnik trybów pracy automatycznej skrzyni biegów, elektrokorektor reflektorów, przekaźnik światła cofania
  18. 15A – Jednostka sterująca urządzeniami elektrycznymi
  19. 30A – Rozrusznik
  20. – Nieużywany
  21. 20A – Moduł paliwowy, cewki zapłonowe, sterownik LPG
  22. 10A – Sprzęgło elektromagnetyczne sprężarki klimatyzacji
  23. 5A – Układ wtryskowy ECU
  24. 20A – Światła mijania (lewy reflektor), elektrokorektor
  25. 20A – Światła mijania (prawy reflektor), elektrokorektor
  26. – Nieużywany

Bezpieczniki 24, 25 i 26 na jednostce zabezpieczającej nie mogą być wyjmowane.

Pudełko nr 2

Znajduje się w skrzynce przyłączeniowej w komorze silnika pod zespołem zabezpieczającym i przełączającym.

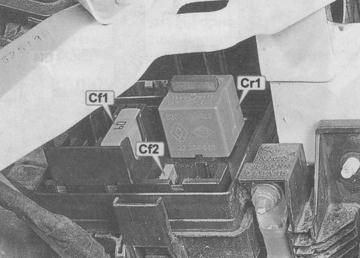

2 bloki pod maską Renault

Schemat

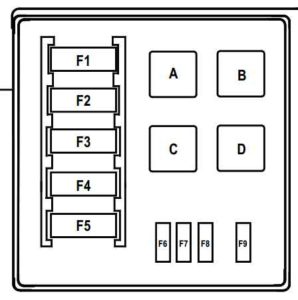

Schemat drugiego bloku

Przeznaczenie

  • Odp. – Nieużywany
  • B – Przekaźnik podgrzewacza paliwa
  • C – Przekaźnik światła cofania
  • D – Nieużywany
  • F1 – 80A Jednostka sterująca grzałką zanurzeniową
  • Jednostka podgrzewająca F2 – 70A
  • F3 – Nieużywany
  • F4 – 80A Jednostka sterująca grzałką zanurzeniową
  • F5 – Przekaźnik wentylatora 60A/40A
  • F6 – 20A Podgrzewacz paliwa
  • F7 – Nieużywany
  • F8 – Przekaźnik wentylatora 30A
  • F9 – Nieużywany

Pudełko obok akumulatora

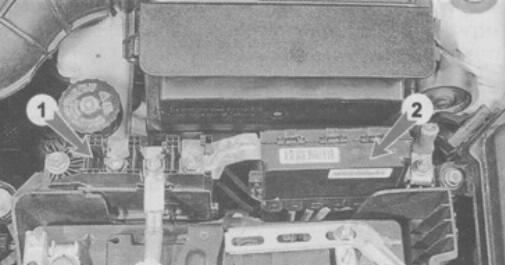

układ bloków na akb

Zespół odłączający akumulator (1)

Schemat

Schemat blokowy odłączenia akumulatora

Oznaczenie

  • F1 – 190A Rozrusznik
  • F2 – Skrzynka bezpieczników i przekaźników 50A w kabinie pasażerskiej
  • F3 – Skrzynka bezpieczników i przekaźników 80A (jednostka sterująca i przełączająca) w komorze silnika 1, skrzynka bezpieczników i przekaźników w kabinie pasażerskiej
  • F4 – Bezpiecznik komory silnika 300A / 190A i skrzynka przekaźników 2 / alternator
  • Elektryczne wspomaganie kierownicy F5 – 80A
  • F6 – 35A elektroniczna jednostka sterująca silnika (ECU) / skrzynka bezpieczników i przekaźników (jednostka sterująca i przełączająca) w komorze silnika 1
  • F7 – Skrzynka bezpieczników i przekaźników 5A (jednostka sterująca i przełączająca) w komorze silnika 1

Blok bezpieczników dużej mocy (2)

Zdjęcie

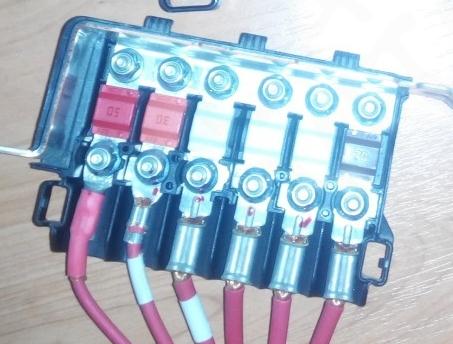

zdjęcie urządzenia na akumulatorze

Schemat

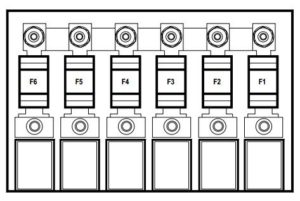

Schemat wkładki bezpiecznikowej

Opis

  1. 70A – dodatkowe ogrzewanie kabiny pasażerskiej
  2. 80A – skrzynka bezpieczników i przekaźników w kabinie pasażerskiej
  3. 80A – skrzynka bezpieczników i przekaźników w kabinie pasażerskiej
  4. 80A – skrzynka bezpieczników i przekaźników (jednostka sterująca i przełączająca) w komorze silnika 1, skrzynka bezpieczników i przekaźników w kabinie pasażerskiej
  5. 30A – dodatkowa grzałka
  6. 50A – Sterownik ABS z ESP

Obok wentylatora elektrycznego  może znajdować się przekaźnik wentylatora elektrycznego układu chłodzenia silnika.
