Peugeot Partner to kompaktowy van zaprojektowany na bazie samochodu osobowego, produkowany od 1996 roku. Pierwsza generacja była dostarczana na rynek w latach 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006 i 2007. W tym czasie przeszedł 2 zmiany stylizacji. Po całkowitej aktualizacji, 2 generacja była produkowana w latach 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016 i do chwili obecnej w różnych modyfikacjach (tepee, z rozszerzoną i standardową podstawą itp.). Oferujemy Państwu informacje na temat schematów wszystkich skrzynek bezpieczników i przekaźników Peugeota wraz ze szczegółowym opisem elementów wszystkich generacji, pokażemy bezpiecznik odpowiadający za zapalniczkę oraz instrukcję obsługi.
W tym modelu istnieją 2 główne miejsca z lokalizacją skrzynek bezpiecznikowych :
- po lewej stronie pod deską rozdzielczą (pod osłoną)
- w komorze silnika (w pobliżu akumulatora pod osłoną zabezpieczającą).
Contents
1 generacja
Komora silnika
Lokalizacja skrzynki

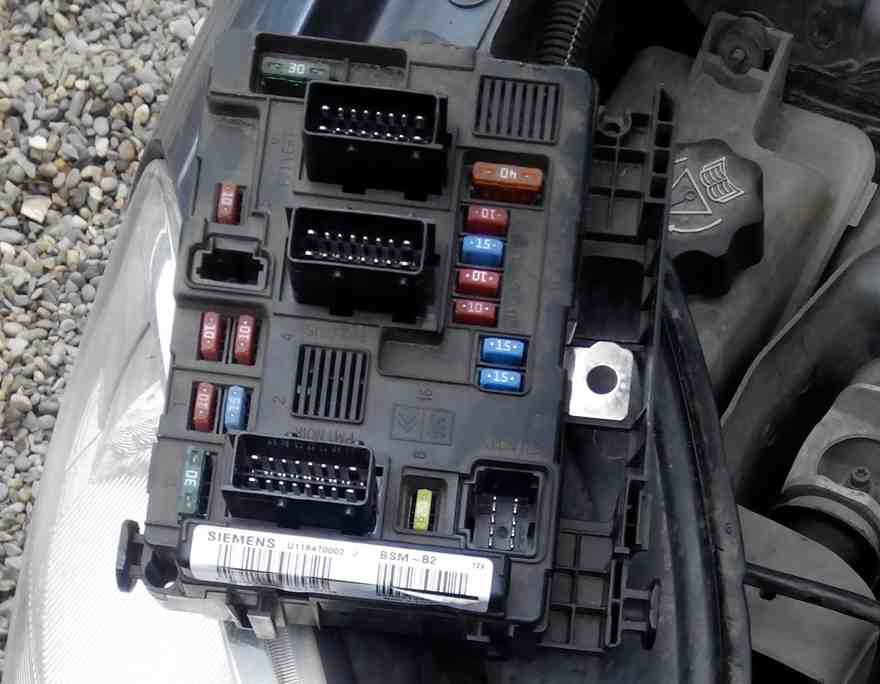

Prawdziwe zdjęcie pudełka

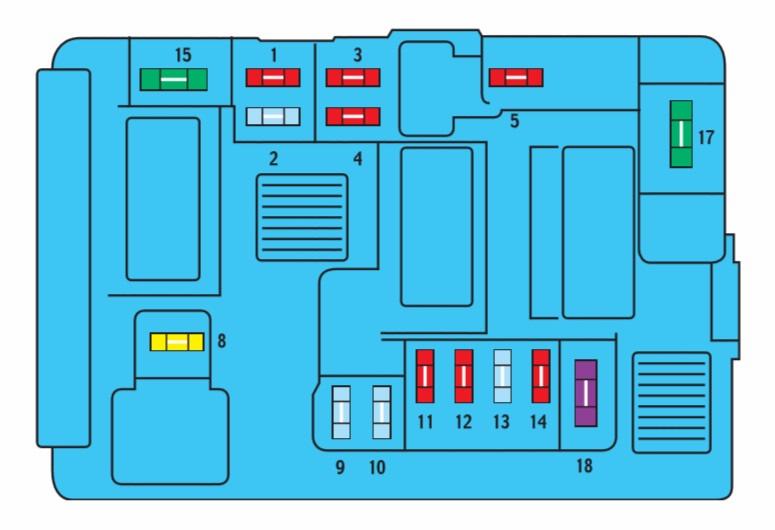

Schemat
Opis
| NIE. | Łańcuch ochrony | |
| 1 | 10 A | Światło cofania, urządzenie podgrzewające, styk zwalniający sprzęgło |
| 2 | 15 A | Pompa benzyny |
| 3 | 10 A | Elektroniczna jednostka sterująca (ECU) układu ABS |
| 4 | 10 A | Sterownik silnika |
| 5 | 10 A | Zapasowy |
| 6 | 15 A | Przednie światła przeciwmgielne |
| 7 | 20 A | Spryskiwacz reflektorów |
| 8 | 20 A | ECU silnika, przekaźnik wentylatora |
| 9 | 15 A | Lewe światło mijania |
| 10 | 15 A | Prawa lampa mijania |
| 11 | 10 A | Lewe światło drogowe |
| 12 | 10 A | Prawe światło drogowe |
| 13 | 15 A | Sygnał dźwiękowy |
| 14 | 10 A | Spryskiwacz przedniej szyby |
| 15 | 30 A | Czujniki silnika |
| 16 | 30 A | Pompa powietrza |
| 17 | 30 A | Wycieraczka przedniej szyby |
| 18 | 40 A | Wentylator elektryczny do układu klimatyzacji |
Przedział pasażerski

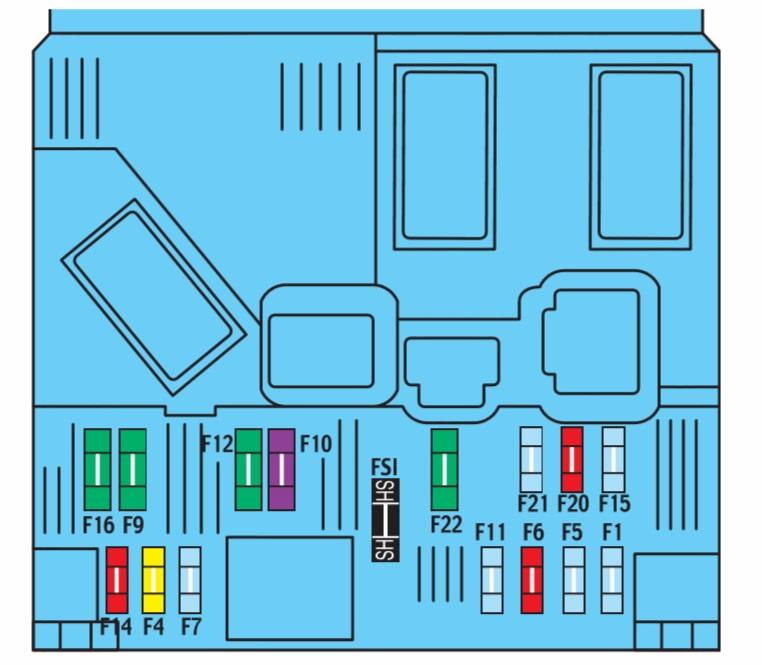

Schemat
Przeznaczenie
| NIE. | Łańcuch ochrony |
| F1 | 15A Środek do czyszczenia szyby tylnej (z drzwiami wahadłowymi), gniazdo 12V (Modutop) |
| F4 | 20А Zestaw wskaźników magnetofonu Autoradio, wyświetlacz, СОМ2000 |
| F5 | 15A Syrena alarmowa |
| F6 | Złącze diagnostyczne 10A Citroen Berlingo |
| F7 | 15A Alarm antywłamaniowy |
| F9 | 30A System ogrzewania siedzenia, wentylator elektryczny Modutop |
| F10 | 40A Ogrzewana tylna szyba, elektrycznie podgrzewane lusterka zewnętrzne |
| F11 | 15A Środek do czyszczenia szyby tylnej |
| F12 | 30A Szyberdach z napędem elektrycznym, elektryczne szyby Citroen Berlingo |
| F14 | 10A Sieć VAN COM2000 |
| F15 | Zestaw wskaźników sieci VAN 15A, radio samochodowe, wyświetlacz |
| F 16 | 30A Elektryczne zamki do drzwi |
| F20 | 10A Tylne prawe światło stopu |
| F21 | 15A Tylne lewe światło stopu |
| F22 | Bezpiecznik zapalniczki samochodowej 20A Citroen Berlingo, gniazdo 12V, elektryczne lusterka boczne, lampki wewnętrzne, światło kierunkowe do odczytu kart i dokumentów |
Bezpieczniki nr 1 i 22 odpowiadają za zapalniczkę.
2 generacja
Komora silnika
Skrzynka bezpiecznikowa

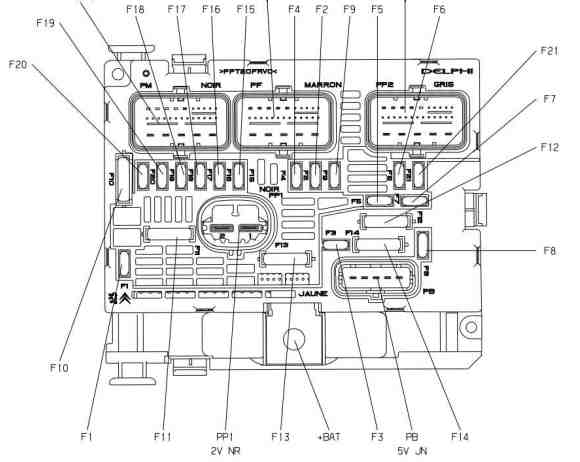

Schemat
Przeznaczenie
- F1 20A Komputer sterujący silnikiem – zasilanie elektrycznej jednostki sterującej grupy dwubiegowej wentylatora elektrycznego
- Brzęczyk F2 15A
- Podkładka przednia i tylna F3 10A
- Spryskiwacze reflektorów F4 20A
- F5 15A + akumulator Układ podgrzewania paliwa DV6 – pompa paliwa TU5JP4
- F6 10A + po zestyku, komputer i podwójny przekaźnik układów ABS/ESP – czujnik kąta skrętu kierownicy – żyrometryczny miernik przyspieszenia układu kontroli stabilności – elektryczny mechanizm pompy wspomagania kierownicy
- F7 10A czujnik hamulca kontaktowego – wyłącznik krańcowy pedału sprzęgła
- Cewka rozrusznika F8 25A
- F9 10A po zestyku, przekaźnik modułu blokującego zabezpieczenie 3 – silnik sterujący zasięgiem reflektorów
- F10 30A Sterowanie cewką zapłonową TU5JP4 – sterowanie wtryskiwaczami TU5JP4 – zasilanie elektrozaworu pompy wtryskowej DV6
- F11 40A aktywacja przekaźnika dmuchawy
- F12 30A Sterowanie niską i dużą prędkością wycieraczki przedniej
- F13 40A zasilacz pokontaktowy CM (inteligentny moduł serwisowy)
- F14 30A Sterowanie pompą rekuperacji temperatury spalin
- Reflektor świateł drogowych prawych F15 10A
- Reflektor świateł drogowych lewy F16 10A
- Reflektor świateł mijania lewy F17 15A
- Reflektor świateł mijania prawy F18 15A
- F19 15A Elektrozawór czyszczenia zbiornika TU5JP4 – czujniki tlenu na wlocie i wylocie TU5JP4 – elektrozawór ogrzewania powietrza doładowania 1-2 DV6
- F20 10A Czujnik cieczy w paliwie DV6 – Zawór elektromagnetyczny sterujący ciśnieniem turbosprężarki DV6 – Zawór elektromagnetyczny sterujący temperaturą spalin
F21 5A Przepływomierz powietrza DV6 – Zasilanie elektrycznej jednostki sterującej dla grupy wentylatorów dwubiegowych Moduł bezpieczników Maxi (PSF1)
Przekaźnik
- Główny przekaźnik R1 komputera sterującego silnikiem
- Komputer sterujący silnika przekaźnika obwodu mocy R2
- Przekaźnik zasilania powietrzem R3
- Przekaźnik wycieraczek szyby przedniej R4
- Przekaźnik wycieraczek przednich niskiej prędkości R5 – przekaźnik wycieraczek przednich dużej prędkości
- Przekaźnik rozdzielacza R6 + po zestyku
- Przekaźnik dmuchawy klimatyzacji R7
- Przekaźnik rozrusznika R8
- Przekaźnik spryskiwacza przedniego R9
- Przekaźnik spryskiwacza tylnego R10
- Przekaźnik spryskiwaczy reflektorów R11
- Przekaźnik klaksonu R12

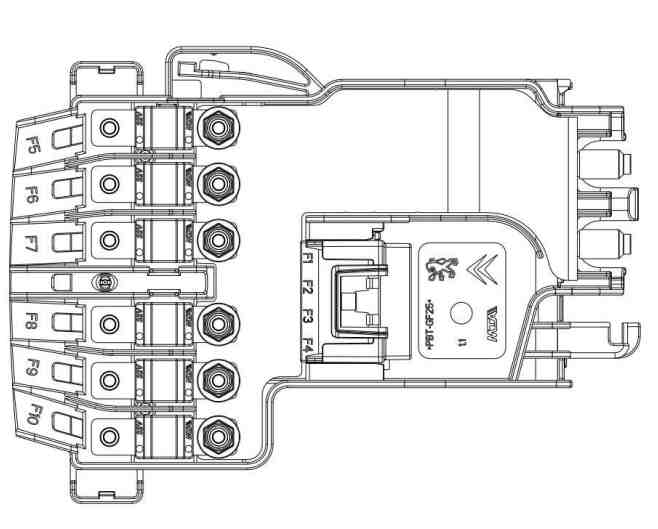

Pudełko z pokrywą baterii
Schemat
Oznaczenie
- Moduł stanu naładowania – 5A
- Złącze diagnostyczne – 15A
- Rezystancja przełączników pedału hamulca – 15A
- –
- Moc grupy pomp elektrycznych wspomagania kierownicy – 80A
- Moduł sterujący nagrzewaniem wstępnym – 70A
- Moduł blokujący zabezpieczenia 3 przekaźniki – 100A
- –
- –
- Prosty przekaźnik zabezpieczający silnik – 30A
Przedział pasażerski

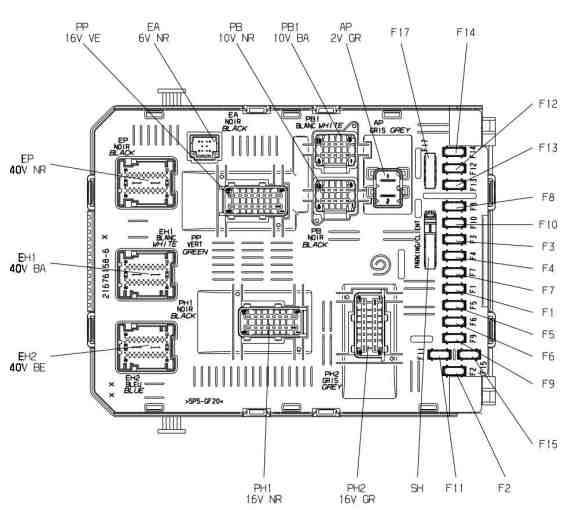

Główne pudełko
Schemat
Opis
- 15A – Środek do czyszczenia tylnej szyby
- –
- 5A – Poduszka powietrzna
- 10A – Klimatyzacja, złącze diagnostyczne, lusterko wsteczne, regulator reflektorów
- 30A – Okna
- 30A – Zamki
- 5A – Plafon tylny, plafon przedni z oświetleniem indywidualnym, szyberdach
- 20A – Radio samochodowe, zmieniarka CD, wyświetlacz, jednostka monitorująca ciśnienie w oponach, alarm antywłamaniowy i syrena
- Gniazda 30A – 12 V z przodu i z tyłu
- 15A – Górna część kolumny kierownicy
- 15A – Mały obwód prądowy wyłącznika zapłonu
- 15A – Czujnik deszczu i światła, poduszka powietrzna
- 5A – Tablica przyrządów
- 15A – Parktronic, panel sterowania klimatyzacją, zestaw głośnomówiący
- 30A – Zasilanie układu zamykania zamków
- –
- 40A – Ogrzewana tylna szyba i lusterka
Bezpiecznik nr 9 odpowiada za zapalniczkę.
Przekaźnik
- R1 – Przekaźnik podnośnika szyby przedniej impulsowy
- R2 – Przekaźnik wycieraczki tylnej szyby
- R3 – Akcesoria do przekaźników + ACC
- R4 – Przekaźnik zamka drzwi
- R5 – Przekaźnik superblokujący tylne drzwi
- R6 – Przekaźnik superblokady drzwi przednich
- R7 – Przekaźnik budzenia komputera
- R8 – Przekaźnik ogrzewania tylnej szyby
Schemat ramki 2
Opis elementów
- –
- 20A – Podgrzewane siedzenia
- –
- 15A – Przekaźnik składania lusterek wstecznych
- 15A – Przekaźnik gniazda do podłączenia komory chłodniczej
Dodatkowe pudełko
Jeżeli pojazd wyposażony jest w odpowiednie układy, montuje się na nim dodatkową skrzynkę bezpieczników dla zaczepu i przyczepy, a także innych modyfikacji nadwozia i platform z kabiną. Znajduje się za murem granicznym po prawej stronie.
Schemat
Tutaj znajdują się:
- 15A – przekaźnik wyłącznika zapłonu, opcjonalny generator
- 15A – Zasilanie przyczepy 12V
- 15A – Obwód zasilania prądem stałym transformatorów
- 40A – Światła awaryjne
