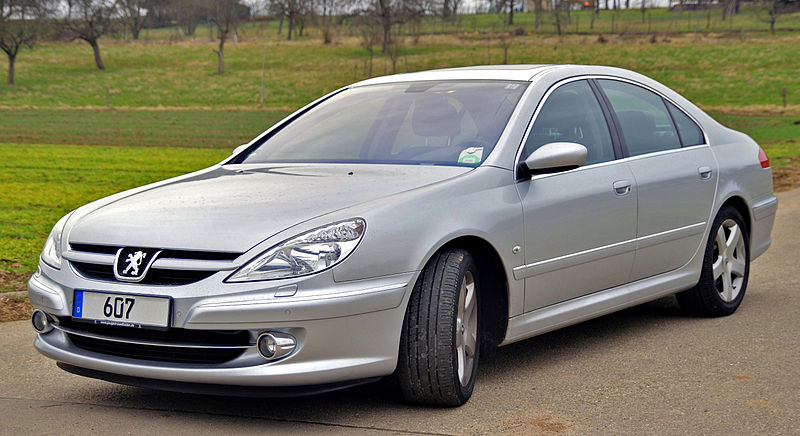

Peugeot 607 należy do samochodów klasy biznes. Był produkowany w latach 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009 i 2010. W tym okresie samochód przeszedł niewielką aktualizację, która nie wpłynęła na cechy konstrukcyjne. Dzięki bogatej konfiguracji i okresowym modyfikacjom możliwe są różne konstrukcje skrzynek bezpieczników. Przedstawimy lokalizację wszystkich elektronicznych sterowników, oznaczenie schematów skrzynek bezpieczników oraz przekaźnika Peugeot 607 .
Contents

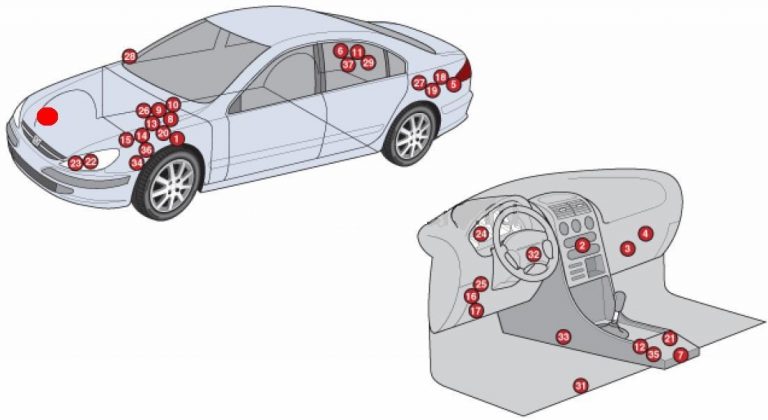

Lokalizacje
Schemat
Opis
| 1 | Elektroniczna jednostka sterująca ABS |
| 2 | Elektroniczna jednostka sterująca klimatyzatora |
| 3 | Jednostka sterująca silnika wentylatora klimatyzatora/nagrzewnicy |
| 4 | Jednostka sterująca zabezpieczeniem przed kradzieżą |
| 5 | Bateria akumulatorowa |
| 6 | Sterownik otwierania/zamykania pokrywy bagażnika – po prawej stronie bagażnika |
| 7 | Złącze diagnostyczne (DLC) |
| 8 | Elektroniczna jednostka sterująca silnika (ECM) |
| 9 | Przekaźnik silnika wentylatora chłodzącego 1 |
| 10 | Przekaźnik silnika wentylatora chłodzącego 2 |
| 11 | Jednostka sterująca dodatkami – prawa strona bagażnika |
| 12 | Skrzynka bezpieczników/przekaźników, konsola środkowa – olej napędowy |
| 13 | Skrzynka bezpieczników/przekaźników, komora silnika 1 |
| 14 | Skrzynka bezpieczników/przekaźników, komora silnika 2- pod skrzynką bezpieczników/przekaźników w komorze silnika |
| 15 | Skrzynka bezpieczników/przekaźników, komora silnika Z |
| 16 | Skrzynka bezpieczników/przekaźników, zestaw wskaźników 1 |
| 17 | Skrzynka bezpieczników/przekaźników, tablica przyrządów 2 |
| 18 | Skrzynka bezpieczników/przekaźników, bagażnik1 |
| 19 | Skrzynka bezpieczników/przekaźników bagażnik 2 |
| 20 | Sterownik świec żarowych |
| 21 | Przekaźnik silnika dmuchawy nagrzewnicy |
| 22 | Sygnał dźwiękowy 1 |
| 23 | Sygnał dźwiękowy 2 |
| 24 | Jednostka sterująca zestawu wskaźników |
| 25 | Wielofunkcyjna jednostka sterująca 1 – wbudowana w skrzynkę bezpieczników/przekaźników w desce rozdzielczej 1 – funkcje: centralny zamek, odmgławiacz tylnej szyby, immobilizer, kierunkowskazy/światła awaryjne, światła stopu, wymiary tylne. spryskiwacz szyby przedniej |
| 26 | Wielofunkcyjna jednostka sterująca 2 – zintegrowana w skrzynce bezpieczników / przekaźników 1 w komorze silnika – funkcje: klimatyzacja, silnik wentylatora chłodnicy, sterowanie silnikiem, światła przeciwmgielne, klakson, wycieraczki szyby przedniej |
| 27 | Wielofunkcyjna jednostka sterująca 3 – zintegrowana w skrzynce bezpieczników/przekaźników 2 w bagażniku – funkcje: Gniazdo przyczepy |
| 28 | Czujnik temperatury otoczenia – w lusterku wstecznym na drzwiach |
| 29 | Jednostka sterująca systemem parkowania – prawa strona bagażnika |
| 30 | Jednostka sterująca wspomaganiem układu kierowniczego |
| 31 | Elektryczny sterownik fotela |
| 32 | Jednostka sterująca elektroniką kolumny kierownicy |
| 33 | Elektroniczna jednostka sterująca SRS |
| 34 | Jednostka sterująca zawieszeniem |
| 35 | Telefoniczna jednostka sterująca |
| 36 | Elektroniczna jednostka sterująca skrzynią biegów (TCM) |
| 37 | Sterownik systemu monitorowania ciśnienia w oponach – po prawej stronie bagażnika |
Warianty boków, a także liczba znajdujących się w nich elementów, zależą od konfiguracji i roku produkcji samochodu.
Komora silnika
Główne pudełko

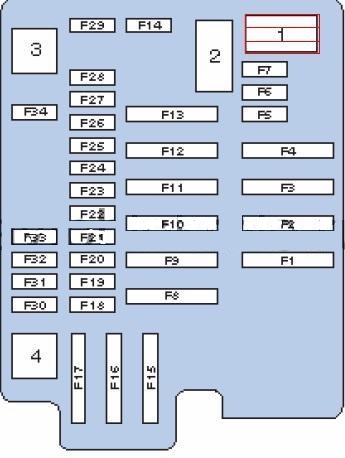

Typ 1
Zdjęcie
Schemat
Przeznaczenie
| 1 | Przekaźnik klaksonu |
| 2 | Przekaźnik rozrusznika |
| 3 | Przekaźnik pompy powietrza wylotowego |
| 4 | Przekaźnik blokady wybieraka (zakres „P”) |
| F1 | (70 A) Inteligentny moduł przełączający (ogrzewana tylna szyba, lusterka zewnętrzne, wycieraczka, spryskiwacz) |
| F2 | (50A) Silnik wentylatora chłodzącego |
| F3 | (50A/60A) Układ ABS/ESP |
| F4 | (40A) Silnik dmuchawy klimatyzatora/nagrzewnicy |
| F5 | (20A) Róg |
| F6 | (20A) Podgrzewane siedzenia – lewy przód i lewy tył |
| F7 | (20A) Podgrzewane siedzenia – przednie prawe i tylne prawe |
| F8 | (70A) Inteligentny moduł przełączający. |
| F9 | (30A) Fotele elektryczne |
| F10 | (20A) Przekaźnik świateł mijania reflektorów – moduł automatycznego włączania |
| F11 | (70A) Inteligentna skrzynka rozdzielcza |
| F12 | (70A) Wyłącznik zapłonu. Obwód zasilania systemu antykradzieżowego. |
| F13 | (20A) Jednostka sterująca oświetleniem |
| F14 | (15A) Obwód zasilania przekaźnika podwójnego wtrysku |
| F15 | – |
| F 16 | – |
| F17 | (30A) Układ ABS/ESP |
| F18 | (30A) Rozrusznik |
| F19 | (20A) Układ kontroli zawieszenia |
| F20 | (10A) Przekaźnik wentylatora chłodzenia silnika, włącznik dodatkowych świateł hamowania, sprzęgło i czujnik ręcznej skrzyni biegów |
| F21 | (5A) Sterowanie skrzynią biegów |
| F22 | (25A) Układ ABS/ESP |
| F23 | (15A) Podgrzewacz oleju napędowego |
| F24 | (5A) Zarządzanie silnikiem |
| F25 | (10A) Pompa paliwa |
| F26 | (30A) Moduł sterujący fotela zasilany elektrycznie |
| F27 | (25A) Skrzynka przekaźników |
| F28 | (10A) Obwód grzewczy zaworu dławiącego, elektryczny zawór sterujący wtryskiem, przepływomierz, ogrzewanie oleju |
| F29 | (10A) System dodawania dodatków |
| F30 | – |
| F31 | (5A) Sterowanie skrzynią biegów |
| F32 | (10A) Elektronika kontroli stabilności lub elektronika ABS |
| F33 | (15A) Moduł sterujący automatycznej skrzyni biegów (z wyjątkiem świateł cofania) |
| F34 | (5A) Czujnik tlenu, zawór EGR, zawór regulatora ciśnienia doładowania turbosprężarki. |
Typ 2
Schemat
Opis
- F1 20 A Załączenie przekaźnika elektrycznego wentylatora chłodzącego, dodatkowego wentylatora (dla silnika V6 HDI), przekaźnika mocy komputera silnika.
- F2 15 A Sygnał dźwiękowy.
- F3 10 A Podkładki przednie i tylne.
- F4 20 A Spryskiwacz reflektorów.
- F5 15 A Pompa paliwa i zawór elektromagnetyczny upustowy absorbera.
- F6 10 A Wspomaganie kierownicy, sterownik zawieszenia, automatyczna skrzynia biegów.
- F7 10 A ECU silnika, ECU ESP.
- F8 15 A Obwód cewki rozrusznika.
- F9 10 A Czujnik poziomu, ogrzewanie wnętrza (HDI), stycznik świateł hamowania.
- F10 30 A Czujniki w sterowniku silnika (cewka zapłonowa, elektrozawory, sondy lambda, komputery, wtryskiwacze).
- F11 40 A Przekaźnik wentylatora klimatyzacji.
- F12 30 A Przekaźnik wycieraczki przedniej szyby.
- F13 40 A Zasilanie inteligentnej jednostki sterującej (+ ze stacyjki).
- F14 30 A Turbosprężarka (w silnikach benzynowych).
Typ 3
Schemat
Oznaczenie
- F1 20 A Mikroprocesor układu zasilania silnika.
- F2 15 A Sygnał dźwiękowy.
- F3 10 A Zmotoryzowana roleta tylnej szyby.
- F4 20 A Spryskiwacz reflektorów.
- F5 15 A Pompa paliwa (z wyjątkiem silników HDI 16V 2 litry i HDI 16V 2,2 litra), zespół grzewczy oleju napędowego (dla HDI 16V 2 litry), turbosprężarka i zespół podgrzewania oleju napędowego (dla HDI 24V 2,7 litra), elementy elektronicznego sterowania silnikiem system (dla HDI 16V 2,2 litra.).
- F6 10 A Wspomaganie kierownicy, sterownik zawieszenia, automatyczna skrzynia biegów, automatyczna jednostka sterująca zasięgiem reflektorów.
- F7 10 A Czujnik przepływu powietrza w silniku, sterownik ESP.
- F8 2 5 A Obwód uzwojenia rozrusznika.
- F9 10 A Czujnik poziomu płynu chłodzącego, ogrzewanie wnętrza (HDI), stycznik sygnału hamulca.
- F10 30 A Elementy elektronicznego układu sterowania silnikiem (wtryskiwacze, cewka zapłonowa, elektrozawory, sondy lambda).
- F11 40 A Przekaźnik wentylatora klimatyzacji.
- F12 30 A Przekaźnik wycieraczek.
- F13 40 A Zasilanie inteligentnej jednostki sterującej (+ ze stacyjki).
- F14 30 A Turbosprężarka.
- F15 10 A Prawe światło drogowe.
- F16 10 A Lewe światło drogowe.
- F17 15 A Lewe światło mijania.
- F18 15 A Reflektor świateł mijania prawy.
- F19 15 A Nagrzewnica olejowa (dla 16V 2,2 litra i HDI 16V 2 litry), elektrozawór ogrzewania powietrza dolotowego (dla HDI 16V 2 litry), czujnik przepływu powietrza (dla HDI 16V 2 litry i V6 HDI 24V 2,7 l.), Wysoki pompa ciśnieniowa (dla HDI 16V 2,2 l.), czujnik tlenu, elektrozawór rozładowujący adsorbera (V6 24V 3 l.).
- F20 10 A Czujnik wody w Dieselu (w HDI 16V 2 litry i HDI 16V 2,2 litra), pompa wysokiego ciśnienia (w V6 HDI 24V 2,7 litra), elektrozawór turbosprężarki (w HDI 16V 2 litry), elektrozawory układu rozdzielczego i wydechowego (dla V6 24V 3 litry.).
- F21 10 A Sterowanie przekaźnikiem wentylatora chłodzącego silnik, sterowanie przekaźnikiem wentylatora pomocniczego (w V6 HDI 24 V 2,7 litra).

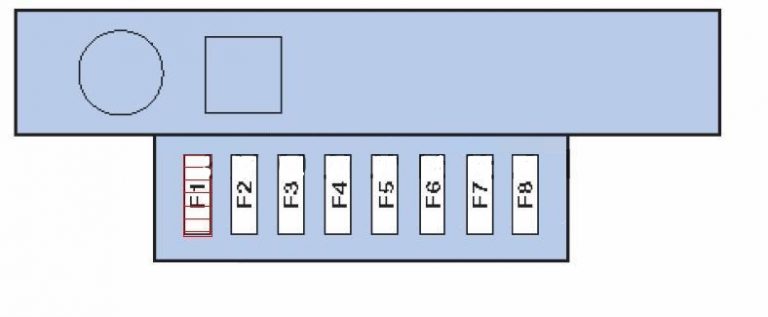

Pierwsze dodatkowe pudełko
Znajduje się pod głównym.
Schemat
Przeznaczenie
| F1 | – |
| F2 | (20A) Układ kontroli zawieszenia |
| F3 | (80A) |
| F4 | (40A) Silnik dmuchawy klimatyzatora/nagrzewnicy |
| F5 | (80A) |
| F6 | (20A) Układ ABS/ESP |
| F7 | (50A) Układ ABS/ESP |
| F8 | (80A) |
Drugie dodatkowe pudełko
Opis
| F1 | (50A) Silnik wentylatora chłodzącego |
| F2 | (60A) Moduł sterujący świec żarowych |
| F3 | (80A) Dodatkowa grzałka |
| F4 | (50A) Silnik wentylatora chłodzącego |
Przedział pasażerski
Skrzynka bezpieczników znajduje się w desce rozdzielczej, na dole po lewej stronie.

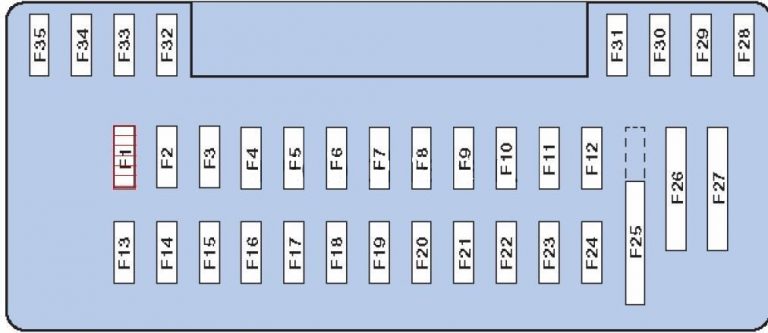

Typ 1
Zdjęcie
Schemat
Przeznaczenie
| F1 | (30A) Centralny zamek |
| F2 | (20A) System audio |
| F3 | (30A) Spryskiwacz szyby przedniej |
| F4 | (30A) Elektryczne tylne szyby |
| F5 | (15 A) Elektroniczne zabezpieczenie przed kradzieżą, wyświetlacz monochromatyczny lub elektroniczna jednostka sterująca kolorowym wyświetlaczem, deska rozdzielcza, elektroniczna jednostka sterująca klimatyzacją, radio samochodowe / radiotelefon |
| F6 | (10A) Światła stopu |
| F7 | (10A) Przełączniki, przełączniki, lampa tylnej popielniczki, lampa przednia, lampa tylna, tylna zapalniczka, oświetlenie tylnej tablicy rejestracyjnej, regulator reflektorów. |
| F8 | (10A) Złącze diagnostyczne, elektronika sterująca reflektorami, zamki zdalnego sterowania radiowego, czujnik temperatury wnętrza, czujnik ciśnienia w oponach. |
| F9 | (20A) Spryskiwacze reflektorów |
| F10 | (20A) Lampa schowka podręcznego, przednia zapalniczka, przednie i tylne abażury, wewnętrzne lusterko wsteczne, elektrycznie sterowane zewnętrzne lusterka wsteczne. |
| F11 | (5A) Automatyczny włącznik świateł, system poduszek powietrznych, obwód automatycznego włącznika świateł. |
| F12 | (30A) Elektryczne tylne szyby |
| F13 | (30A) Wycieraczka szyby przedniej |
| F14 | – |
| F15 | (15A) Elektryczne szyby |
| F 16 | (15A) Tylna zapalniczka Peugeot 607 |
| F17 | (5A) Podgrzewane lusterka zewnętrzne |
| F18 | (15A) Światła stopu |
| F19 | (10A) Moduł pomocy przy parkowaniu, moduł pokładowego systemu nawigacji |
| F20 | (15A) Syrena, wyświetlacz monochromatyczny lub elektroniczna centrala sterująca kolorowym wyświetlaczem, zdalna radiowa jednostka sterująca zamkami, radio samochodowe/radiotelefon, jednostka monochromatycznego lub kolorowego wyświetlacza nawigatora, centrala sterująca dostarczaniem dodatku do oleju napędowego. |
| F21 | (15 A) Złącze diagnostyczne, okablowanie przyczepy kempingowej, przekaźnik światła bocznego przyczepy |
| F22 | (15 A) Jednostka sterująca dodatkiem do oleju napędowego, moduł pamięci w fotelu kierowcy, moduł klucza sterującego na panelu drzwi kierowcy, moduł klucza sterującego na panelu drzwi pasażera z przodu |
| F23 | (30A) Sterownik szyby w drzwiach kierowcy, regulator szyby w drzwiach pasażera, szyberdach, przyciski otwierania szyb w drzwiach pasażera na tych drzwiach i na drzwiach kierowcy. |
| F24 | (10A) Tylne światła przeciwmgielne |
| F25 | (40A) Złącze (zworka) |
| F26 | (40A) Ogrzewana tylna szyba, wzmacniacz anteny radiowej |
| F27-35 | Zapasowy |
Bezpiecznik nr 10 odpowiada za przednią zapalniczkę.
Typ 2
Schemat
Oznaczenie
- F1 15 A Pompa spryskiwacza szyby przedniej i czujnik poziomu płynu do spryskiwaczy.
- F2 30 A Masa obwodu elektrycznego układu blokującego i superblokującego.
- F3 5 A Poduszki powietrzne.
- F4 10 A Stycznik pedału sprzęgła, stycznik hamulca dwufunkcyjnego, gniazdo diagnostyczne, czujnik ESP, światłoczułe lusterko wsteczne.
- F5 30 A Zasilanie elektrycznych szyb przednich i klapy wentylacyjnej.
- F6 30 A Zasilanie podnośników szyb tylnych.
- F7 5 A Stycznik schowka podręcznego, oświetlenie dodatkowe, oświetlenie dodatkowe, lusterka do makijażu.
- F8 20 A Zasilanie wyświetlacza wielofunkcyjnego, bloku przełączników kolumny kierownicy, syreny alarmu, zasilania zespołu sterującego przyczepy, radia RD4, radiotelefonu GPS RT3, sterowników elektrycznych lusterek i wszystkich podnośników szyb.
- F9 30 A Zapalniczki przednie i tylne (nie więcej niż 100 W).
- F10 15 A Zasilanie komputera zbiornika dodatku do paliwa.
- F11 15 A Komputer automatycznej skrzyni biegów, stycznik wybieraka automatycznej skrzyni biegów, wyłącznik zapłonu z zabezpieczeniem przed kradzieżą.
- F12 15 A Zasilanie skrzynki elektrycznej przyczepy, zestawu głośnomówiącego, przekaźnika pamięci przełącznika fotela, czujnika deszczu i światła.
- F13 5 A Zasilanie zespołu przełączającego silnika.
- F14 15 A Zasilanie wyłącznika parktronic, tablicy rozdzielczej, klimatyzacji, wyłącznika poduszki powietrznej i napinaczy pirotechnicznych.
- F15 30 A Zasilanie systemu ryglowania i superryglowania.
- F17 40 A Wzmacniacz Hi-Fi, podgrzewane zewnętrzne lusterka wsteczne.
Za zapalniczkę odpowiada bezpiecznik nr 9, 30A.
Dodatkowe pudełko
- F31 5 A Prawe światło stopu.
- F32 5 A Lewe światło stopu.
- F33 5 A Trzecie światło stopu.
- F34 5 A Obwód zasilania radiotelefonu.
- F35 5 A Komputer monitorujący ciśnienie w oponach, zmieniarka CD.
- F36 30 A Przekaźnik, siedzenie pasażera.
- F37 30 A Podgrzewane przednie siedzenie pasażera i tylne prawe siedzenie.
- F38 30 A Podgrzewany fotel kierowcy i tylne lewe siedzenie.
- F39 30 A Przekaźnik, siedzenie kierowcy.
- F40 5 A Złącze diagnostyczne.
Bagażnik
Nie był on instalowany we wszystkich modelach. Aby uzyskać dostęp należy otworzyć pokrywę bagażnika (po lewej).
Opis
PF1 * 600 A Rozrusznik, alternator, wyłącznik płynu chłodzącego, skrzynka rozdzielcza bezpieczników, wentylator chłodzenia silnika, wentylator pomocniczy (dla silnika V6 HDI).
PF2 * 150 A Zespół przełączający silnik.
PF3 * 60 A Ogrzewana tylna szyba, przełącznik napędu pokrywy bagażnika, zamek bagażnika, zespół sterujący przyczepy.
PF4 * 30 A Skrzynka rozdzielcza przyczepy (opcja)
