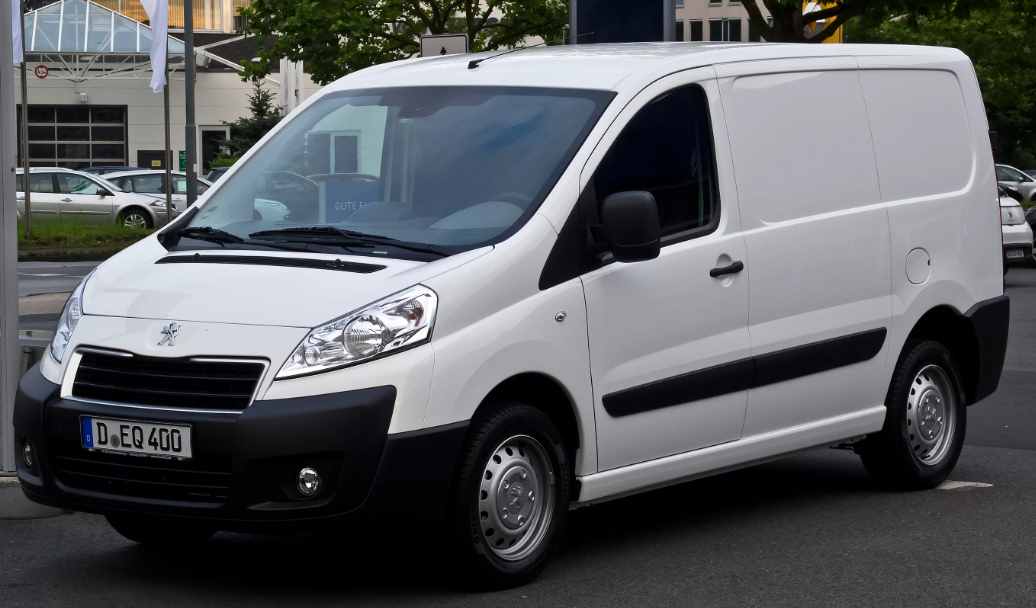

Peugeot Expert wszedł na rynek w 1995 roku . Przez cały okres produkcji samochód przeszedł 3 generacje. Sugerujemy zapoznanie się z opisem bezpieczników Peugeot Expert i schematem skrzynki oraz zwrócenie uwagi na bezpiecznik odpowiadający za zapalniczkę. Informacje te dotyczą samochodów z lat modelowych 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017.
Wszystkie lokalizacje skrzynek bezpiecznikowych zaznaczono na rysunku.
Contents
Komora silnika
Aby uzyskać dostęp do tej skrzynki, przesuń wspornik zbiornika spryskiwacza na bok.

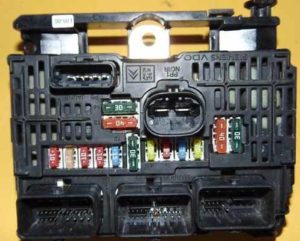

Zdjęcie pudełka
Schemat
Opis
- Sterownik silnika, podzespoły, układy zasilania i dopływu powietrza, wentylator chłodzący 20A
- Sygnał dźwiękowy 15A
- Pompka spryskiwacza szyby przedniej i tylnej 10A
- Pompa spryskiwacza reflektorów 20A
- Elementy układu zasilania paliwem 15A
- Wspomaganie kierownicy, drugi czujnik pedału hamulca 10A
- Układ hamulcowy (ABS/ESP) 10A
- Włącznik rozrusznika 20A
- Pierwszy czujnik pedału hamulca 10A
- Elementy układu zasilania i zasilania powietrzem, elementy układu redukcji toksyczności 30A
- Wentylacja kabiny 40A
- Środek do czyszczenia szyb 30A
- Inteligentny moduł przełączający 40A
- Nie używany 30A
Przedział pasażerski
Skrzynka bezpiecznikowa

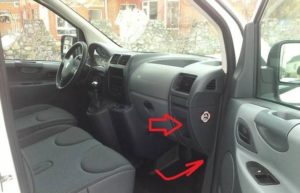

Aby uzyskać dostęp, opuść schowek i mocno go pociągnij.
Schemat
Przeznaczenie
- 15A Środek do czyszczenia tylnej szyby
- Bezpłatny
- Sterownik poduszki powietrznej 5A
- 10A Czujnik położenia kierownicy, gniazdo diagnostyczne, czujnik ESP, ręczna klimatyzacja, czujnik sprzęgła, regulacja zasięgu reflektorów, pompa dodatku do filtra cząstek stałych
- 30A Elektryczne lusterka, silnik szyby przednich prawych drzwi
- Zasilanie 30A szyb przednich drzwi
- 5A Oświetlenie i lampka schowka podręcznego
- 20A Wyświetlacz wielofunkcyjny, syrena alarmu antywłamaniowego, radio samochodowe, zmieniarka CD, radiotelefon, zespół przełączający przyczepę (opcja), ECU do modyfikacji platformy z kabiną
- Gniazdo 10A w przestrzeni bagażowej
- 30A Regulacja wysokości tylnego zawieszenia, blok przełączników kolumny kierownicy, zestaw wskaźników
- 15A Złącze diagnostyczne, wyłącznik zapłonu
- Bezprzewodowy zestaw głośnomówiący 15 A , sterownik poduszki powietrznej, sterownik asystenta parkowania
- 5A ECU silnika, moduł przełączający przyczepy
- 15A Czujnik deszczu, wentylacja wnętrza, klimatyzacja, zestaw wskaźników
- 30A Blokowanie / odblokowywanie / superblokowanie drzwi
- Bezpłatny
- 40A Ogrzewana tylna szyba, podgrzewacze lusterek
- 10A Podgrzewacze lusterek
Jeśli zapalniczka nie działa, sprawdź bezpieczniki w tej skrzynce, a w szczególności numer 9.
Pudełko obok akumulatora
Aby uzyskać do niego dostęp, wystarczy zdjąć pokrywę komory baterii.
Schemat
Oznaczenie
| NIE. | Chroniony łańcuch |
| 1 | 30A Podgrzewacze siedzeń |
| 2 | Gniazdo 20A 12V w trzecim rzędzie siedzeń (minibus) lub niewykorzystane (van) |
| 3 | 40A Zespół przełączający przyczepy (wyposażenie dodatkowe), ECU do modyfikacji platformy z kabiną |
| 4 | Nie zaangażowany |
| 36 | 15A Zamki drzwi skrzydłowych |
| 37 | 10A Zamki drzwi skrzydłowych |
| 38 | 20A Wycieraczka tylnych drzwi wahadłowych |
| 39 | Wentylacja wewnętrzna (minibus) lub nie dotyczy (van) |
| 40 | 5A Składane lusterka |
Dodatkowa skrzynka bezpieczników
Instalowany jest w celu zabezpieczenia obwodów elektrycznych przyczepy, a także do podłączenia wiązek elektrycznych w modelach ze zmodyfikowanym nadwoziem i platformami z kabiną. Skrzynka znajduje się po prawej stronie za grodzią ładunkową. Liczba elementów może się różnić w zależności od cech konstrukcyjnych.
- 15A Wolny
- 15A Wyłącznik zapłonu i opcjonalny przekaźnik alternatora
- 15A Zasilanie 12 V obwodu elektrycznego przyczepy
- 15A Obwód pod napięciem do użytku z modyfikacjami
- 10A Światła awaryjne
