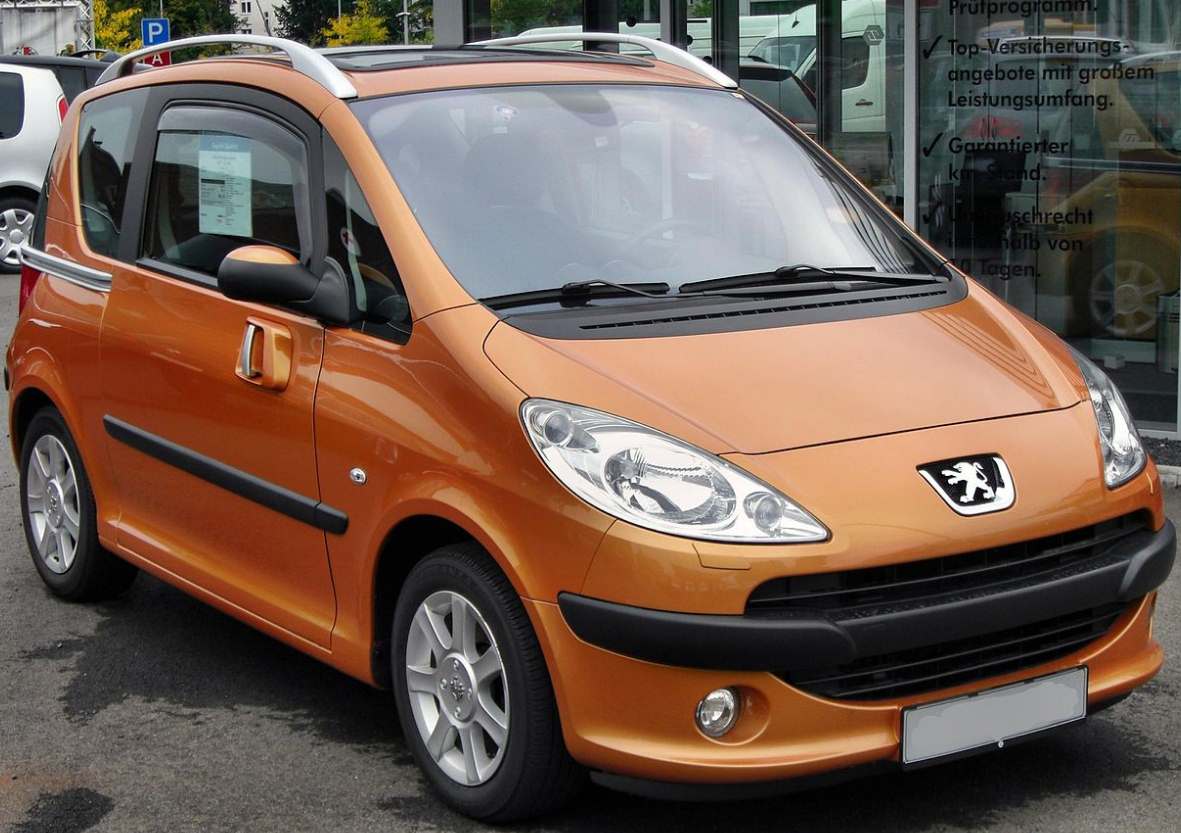

Samochód subkompaktowy Peugeot 1007 był produkowany w latach 2004, 2005, 2006, 2007, 2008 i 2009. Podamy opis skrzynek bezpieczników Peugeot 1007 i ich lokalizację.

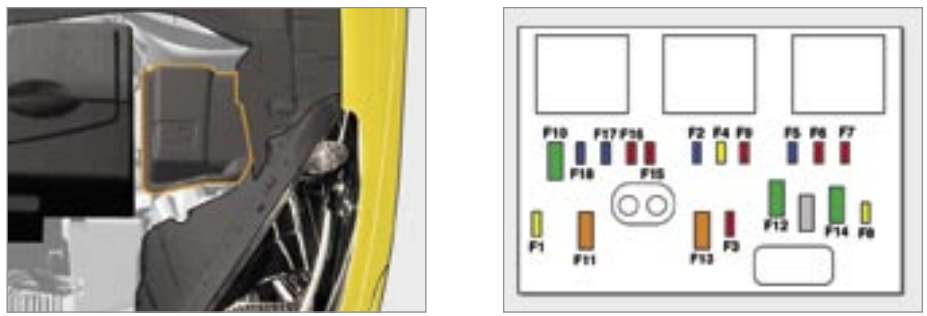

Komora silnika
Znajduje się po lewej stronie pod osłoną zabezpieczającą.
Schemat i lokalizacja
Przeznaczenie
- 20A Zasilanie mikroprocesora silnika i wyłącznik wentylatora chłodzącego – Główny przekaźnik ochronny CMM – Mikroprocesor wtrysku (diesel) – Pompowtryskiwacz (diesel) – Elektrozawory podgrzewania powietrza (diesel) – Czujnik przepływu powietrza (diesel).
- 15A Sygnał dźwiękowy.
- 10A Pompa spryskiwacza szyby przedniej i tylnej.
- 20A Pompa spryskiwacza reflektorów.
- 15A Pompa paliwa (benzyna).
- 10A Mikroprocesor układu wspomagania kierownicy – Czujnik wody w oleju napędowym – Czujnik prędkości pojazdu.
- 10A Zespół wyłącznika bezpieczeństwa (diesel) – Czujnik poziomu płynu chłodzącego (diesel).
- 20A Rozrusznik.
- Mikroprocesor ABS/ESP 10A – Przekaźnik odcinający ABS – Czujnik światła hamowania.
- 30A Elementy elektronicznego układu sterowania silnikiem (benzyna: cewki zapłonowe, sondy lambda, wtryskiwacze, elektrozawory rozładunku kanistra i układy kontroli zasilania paliwem, termostat elektroniczny) (diesel: mikroprocesor wtrysku, czujnik przepływu powietrza, wysokociśnieniowa pompa paliwa, regulator ciśnienia paliwa , elektrozawory recyrkulacji spalin i regulator ciśnienia turbodoładowania) – Nagrzewnice przedmuchowe.
- 40A Wentylatory klimatyzacji.
- 30A Wycieraczka szyby przedniej (tryb normalny i szybki).
- 40A (+ ze stacyjki) Inteligentny moduł przełączający.
- Nagrzewnica wysokoprężna 30A.
- 10A Prawe światło drogowe.
- 10A Lewe światło drogowe.
- 15A Lewe światło mijania.
- 15A Reflektor świateł mijania prawy.
Oddzielnie z boku urządzenia znajdują się dodatkowe bezpieczniki przeznaczone na wysokie napięcie.
MF1 50 A Wentylator chłodzenia silnika.
MF2 30 A Komputer ABS/ESP.
MF3 30 A Komputer ABS/ESP.
MF4 60 A Zasilacz do inteligentnej skrzynki rozdzielczej.
MF5 60 A Zasilacz do inteligentnej skrzynki rozdzielczej.
MF6 30 A Mikroprocesor skrzyni biegów „2 Tronic”.
MF7 80 A Skrzynka bezpieczników w kabinie pasażerskiej – mikroprocesor drzwi „Sésame”.
MF8 80 A Elektryczne wspomaganie kierownicy.
Przedział pasażerski
Znajduje się po lewej stronie deski rozdzielczej.
Schemat
Przeznaczenie
- 1 – 15 A Wycieraczka tylnej szyby.
- 3 – 5 A Mikroprocesor do poduszek powietrznych i napinaczy pasów pirotechnicznych.
- 4 – 10 A Złącze diagnostyczne – Czujnik sprzęgła – Czujnik położenia koła zamachowego – Pompa dodatku do filtra cząstek stałych.
- 5 – 30 A Elektryczne szyby – Szyberdach
- 6 – Nieużywany.
- 7 – 5 A Światło dodatkowe – Oświetlenie schowka.
- 8 – 20 A Czujnik ciśnienia w oponach – Lusterka składane elektrycznie – Przełączniki w kierownicy – Wyświetlacz wielofunkcyjny – Mikroprocesor systemu alarmowego – Radio samochodowe – Radiotelefon – Zmieniarka CD.
- 9 – 30 A Radio samochodowe – Zapalniczka / gniazdo 12V (nie więcej niż 100 W).
- 10 – 15 A Syrena alarmowa.
- 11 – 15 A Złącze diagnostyczne – Obwód niskoprądowy wyłącznika zapłonu – Zatrzaski zamka elektrycznego.
- 12 – 15 A Mikroprocesor poduszki powietrznej i napinacza paska pirotechnicznego – Czujnik deszczu/światła.
- 13 – 5 A Przekaźnik ABS – Czujnik prędkości – Jednostka sterująca silnika – Dźwignia zmiany biegów „2 Tronic” – Czujnik świateł hamowania.
- 14 – 15 A Mikroprocesor Parktronic – Mikroprocesor i przełączniki drzwi „Sésame” – Zestaw wskaźników – Panel lampek ostrzegawczych niezapiętych pasów bezpieczeństwa – Panel sterowania klimatyzacją – Regulacja zasięgu reflektorów – Zestaw głośnomówiący.
- 15 – 30 A Blokowanie – Superblokowanie – Odblokowywanie.
- 17 – 40 A Ogrzewana tylna szyba i lusterka zewnętrzne.
- SH – bocznik PARC.
Za zapalniczkę odpowiada bezpiecznik nr 9, 30A.
Bezpieczniki wysokiego napięcia
FH1 * – Nieużywany.
FH2 * 40 A Zespół przełączający przyczepy.
FH3 * 20 A Elektrycznie podgrzewane siedzenia.
FH4 * 20 A Wzmacniacz do systemu audio.
FH5 * 5 Mikroprocesor drzwiowy „Sezame”.
