Samochód służbowy Peugeot 605 produkowany był w latach 1989, 1990, 1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998 i 1999. W tym okresie samochód przeszedł zmianę stylizacji. Zaprezentujemy opis skrzynek bezpieczników Peugeot 605 , ich schematy i lokalizację.
Uwaga, liczba i umiejscowienie bezpieczników, a także ich nazewnictwo mogą różnić się od przedstawionych i zależą od konfiguracji oraz roku produkcji Twojego samochodu.
Komora silnika

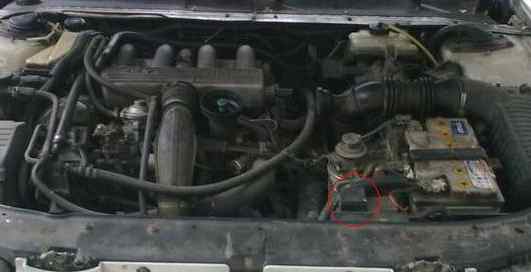

W komorze silnika jednostka znajduje się pod osłoną ochronną.

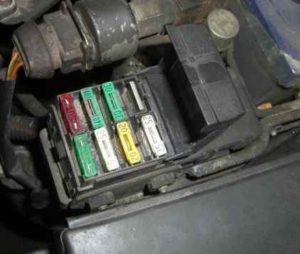

Wygląda mniej więcej tak.
Opis
2 bezpieczniki 30 A każdy: grupa silnik-wentylator;
1 bezpiecznik 20 A: lampka ostrzegawcza sprężarki;
1 x bezpiecznik 50 A: układ ABS;
1 bocznik: układ przeciwblokujący koła;
1 bezpiecznik 30 A: zapasowy.
Przedział pasażerski

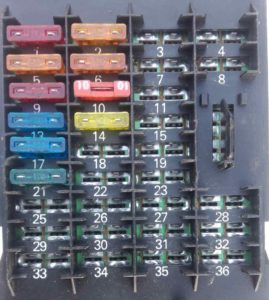

Urządzenie to znajduje się pod deską rozdzielczą na dole. Aby uzyskać dostęp do dużej pokrywy skrzynki bezpieczników, przekręć dwa elementy mocujące o jedną czwartą w bok i zdejmij ją. Z tyłu aktualny schemat bezpieczników.
Schemat
Przeznaczenie
- System F1 10A ABR
- F2 10A Sygnały stopu, oświetlenie wnętrza, tempomat, ABS, telefon.
- F3 5A Bezpiecznik zapasowy.
- F4 10A Jednostka sterująca ABC.
- F5 10A Czujnik temperatury wewnętrznej. Oświetlenie lusterek wstecznych, zegar lub komputer pokładowy, lampki do czytania,
ogrzewanie, czujnik poziomu płynu chłodzącego, odbiornik sygnału pilota, centralny zamek, przekaźnik wentylatora chłodnicy, podnośniki szyb. Łukasz. - F6 5A Światła przeciwmgielne.
- F7 20A Zapasowe.
- F8 30A Zapasowe.
- F9 30A Podnośniki do szkła. Środek do czyszczenia szkła.
- F10 10A Oświetlenie tablicy rejestracyjnej, przednie światła pozycyjne, lampka ostrzegawcza nie wyłączona, włącznik świateł.
- F11 15A Podgrzewana sonda lambda.
- F13 15A Lampka ostrzegawcza zagrożeń. Telefon.
- F14 5A Lewa pokrywa bagażnika, sterowanie podświetleniem, odbiornik radiowy, oświetlenie tablicy rozdzielczej, włączniki ogrzewania, włącznik szyberdachu.
- F15 15A Pompa paliwa.
- F17 30A Podgrzewane siedzenia.
- F18 5A Prawy tylny obrys, zegar lub komputer pokładowy, lampa obrysowa świateł pozycyjnych. oświetlenie zapalniczki samochodowej, włączniki oświetlenia wnętrza.
- F19 15A Sterownik tłumienia amortyzatorów, sterownik tempomatu.
- F21 30A Podnośniki szklanych drzwi przednich, szyberdach.
- Spryskiwacze reflektorów F22 20A.
- F23 15A Światła cofania, czujnik poziomu kondensatu w filtrze paliwa, wspomaganie kierownicy, wyłącznik termiczny chłodzenia wentylatora i chłodnicy.
- F25 30A Przełączniki podnośników szyb tylnych bocznych.
- F26 20A Świeci. Sygnał dźwiękowy.
- F27 10A Zegar, komputer pokładowy, oświetlenie wnętrza, oświetlenie bagażnika, sygnalizacja poziomu paliwa, lampki ostrzegawcze na drzwiach.
- F28 Nieużywane.
- F29 30A Włącza sterowanie podnośnikiem szyb tylnych bocznych drzwi na panelu kierowcy.
- F30 30A Regulacja przedniego lewego siedzenia.
- Antena F32 20A.
- F33 30A Podgrzewana tylna szyba i lusterka zewnętrzne.
- F34 30A Zamek centralny, zamek, alarm antywłamaniowy.
- F35 30A Regulacja przedniego prawego siedzenia.
- F36 30A Przekaźnik klimatyzacji.
Za zapalniczkę odpowiada bezpiecznik nr 26, 20A.
