Peugeot 508 zastąpił na linii produkcyjnej od razu 2 modele: 407 i 607 . Samochód ten produkowany był w latach 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018 i do chwili obecnej. Zaprezentujemy oznaczenie bezpieczników w Peugeot 508 wraz ze schematami skrzynkowymi. Pokażmy ich lokalizację i zaznaczmy bezpiecznik odpowiedzialny za zapalniczkę.
Contents
Komora silnika

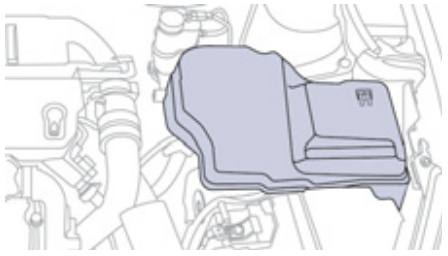

W komorze silnika skrzynka bezpieczników znajduje się po lewej stronie obok akumulatora.
Schemat
Opis
- F20 15A Pompka spryskiwacza szyby przedniej i tylnej.
- F21 20A Pompka spryskiwacza reflektorów.
- F22 15A Sygnał dźwiękowy.
- F23 15A Prawe światło drogowe.
- F24 15A Lewe światło drogowe.
- F27 5A Sterowanie lewym reflektorem.
- F28 5A Sterowanie prawym reflektorem.
Pamiętaj także o sprawdzeniu bezpieczników akumulatora.
Przedział pasażerski
Skrzynka bezpiecznikowa

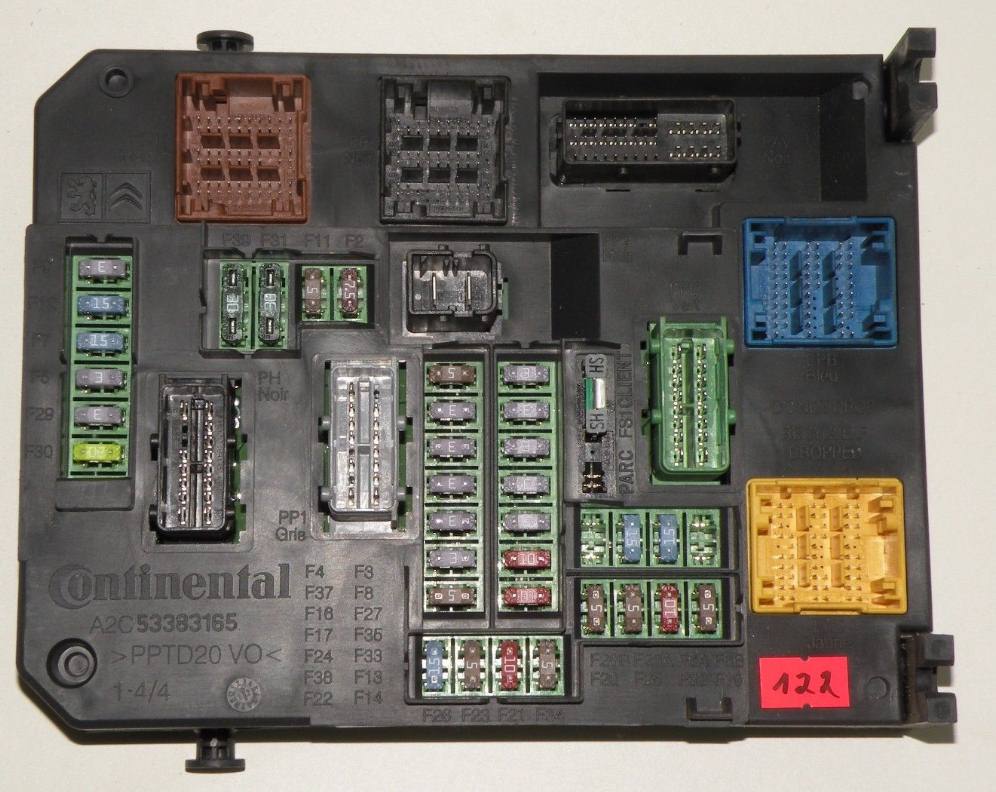

Zdjęcie ze schematem
Przeznaczenie
- F6 A lub B 15A Radio samochodowe.
- F8 3A Alarm bezpieczeństwa.
- F13 10A Zapalniczka przednia.
- F14 10A Przednie gniazdo 12V.
- F16 3A Plafon tylny, lampy pojedyncze.
- F17 3A Osłona przednia, lusterko kosmetyczne.
- F28 A lub B 15A Radio samochodowe.
- F30 20A Wycieraczka tylnej szyby.
- F32 10A Wzmacniacz do systemu audio.
Jeśli zapalniczka lub gniazdko nie działa, sprawdź bezpieczniki o numerach 13 i 14. Na schemacie są one zaznaczone na czerwono.
Bezpieczniki w schowku podręcznym

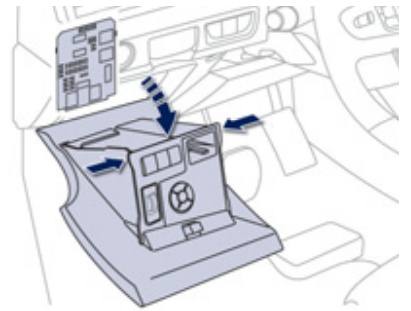

Kolejne pudełko znajduje się w schowku. Aby się do niego dostać, należy otworzyć schowek i pociągnąć osłonę zabezpieczającą.
Schemat
Przeznaczenie
- F3 15A Panel zasilania szyby kierowcy, gniazdo 12 V na tylnych siedzeniach
- Gniazdo F4 15A 12V w bagażniku.
- F5 30A Tylne okno elektrycznego impulsowego.
- F6 30A Przednia szyba impulsowa.
- F11 20A Wciągnik łańcucha urządzenia holowniczego.
- F12 20A Wzmacniacz systemu audio.
- F15 20A Panoramiczna szklana kurtyna dachowa (SW)
- F16 5A Tablica elektrycznego sterowania szybą kierowcy.
A jeśli masz coś do dodania do opisów toru, chętnie przyjmiemy Twoje uwagi.
