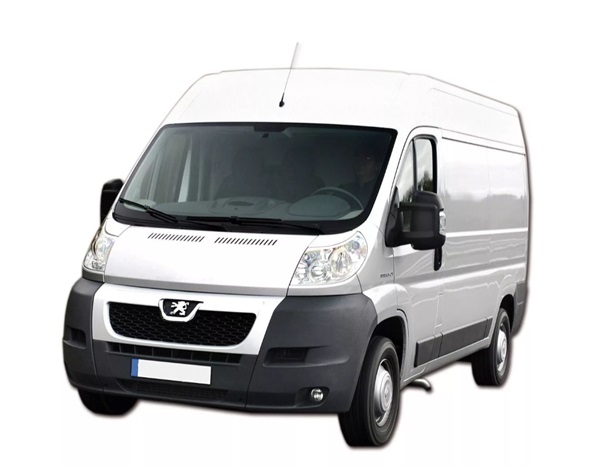

Peugeot Boxer został wprowadzony na rynek w 1994 roku. Ogromna liczba różnych wersji, 3-miejscowa kabina, ekonomiczne i nie fantazyjne silniki sprawiły, że model ten stał się bardzo popularny na rynku. Pokażemy schematy skrzynek bezpieczników i przekaźników z opisami dla Peugeot Boxer 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020.
Contents
Komora silnika
Skrzynka bezpieczników i przekaźników

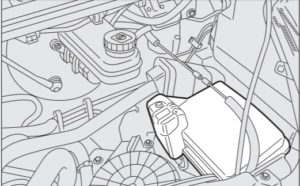

Główna skrzynka bezpieczników znajduje się po lewej stronie, pod pokrywą ochronną.

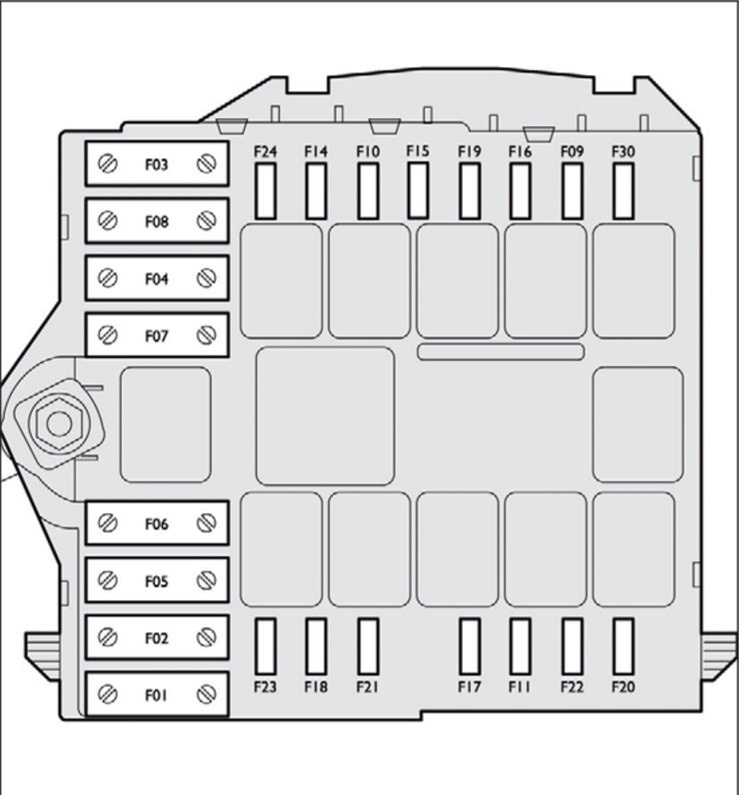

Schemat
W zależności od roku produkcji możliwych jest kilka opcji rozmieszczenia elementów.
Oznaczenie – Typ 1
| NIE. | Opis | |
| 1 | 40 | Zasilacz układu ABS/ESP |
| 2 | 50 | ECU do wstępnego podgrzewania silnika Diesla |
| 3 | 30 | Styk stacyjki |
| 4 | 20 | Programowalny palnik grzewczy |
| 5 | 20/50 | Przekaźnik do programowalnego sterowania systemem grzewczym |
| 6 | 40/60 | Wentylator chłodzący (wysoka prędkość) |
| 7 | 40/50/60 | Wentylator chłodzący (niska prędkość) |
| 8 | 40 | Klimatyzator |
| 9 | 20 | Pompka spryskiwacza przedniej szyby |
| 10 | 15 | Sygnał dźwiękowy |
| 11 | 15 | ECU i przekaźnik układu podgrzewania oleju napędowego |
| 14 | 7,5 | Reflektor świateł drogowych, prawy |
| 15 | 7,5 | Reflektor świateł drogowych, lewy |
| 16 | 7,5 | Sterownik silnika |
| 17 | 10 | Sterownik silnika |
| 18 | 7,5 | Sterownik silnika |
| 19 | 7,5 | Sprężarka klimatyzacji |
| 20 | 30 | Pompka spryskiwacza reflektorów |
| 21 | 15 | Obwód zasilania pompy paliwa |
| 22 | 20 | Sterownik silnika |
| 23 | 30 | Obwód zasilania zaworów ABS/ESP |
| 24 | 7,5 | Jednostka sterująca lusterkiem |
| 30 | 15 | Przednie światła przeciwmgielne |
Oznaczenie – Typ 2
| NIE. | Opis | |
| 1 | 40 | Zasilanie pompy ABS |
| 2 | 50 | ECU do wstępnego podgrzewania silnika Diesla |
| 3 | 30 | Styk wyłącznika zapłonu – Rozrusznik |
| 4 | 20 | Ogrzewanie oleju napędowego |
| 5 | 20/50 | Wentylacja wnętrza z dodatkowym programowalnym ogrzewaniem (+akumulator) |
| 6 | 40/60 | Wentylator wewnętrzny, maks. prędkość (+ akumulator) |
| 7 | 40/50/60 | Wentylator wewnętrzny, min. prędkość (+ akumulator) |
| 8 | 40 | Wentylator wewnętrzny (+ kluczyk) |
| 9 | 15 | Tylne gniazdo 12V (+akumulator) |
| 10 | 15 | Sygnał dźwiękowy |
| 11 | – | Nieużywany |
| 14 | 15 | Przednie gniazdo 12V (+akumulator) |
| 15 | 15 | Zapalniczka (+ akumulator) |
| 16 | – | Nieużywany |
| 17 | – | Nieużywany |
| 18 | 7,5 | Procesor silnika (+ akumulator) |
| 19 | 7,5 | Sprężarka klimatyzacji |
| 20 | 30 | Pompka spryskiwacza szyby przedniej/reflektorów |
| 21 | 15 | Obwód zasilania pompy paliwa |
| 22 | – | Nieużywany |
| 23 | 30 | Zawory elektromagnetyczne ABS |
| 24 | 7,5 | Dodatkowy panel sterowania – Składane lusterka zewnętrzne (+ kluczyk) |
| 30 | 15 | Podgrzewane lusterka zewnętrzne |

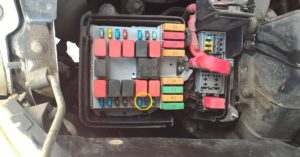

Tutaj bezpieczniki nr 9, 14, 15 odpowiadają za zapalniczkę i ładowanie przez USB. W przeciwnym razie są w kabinie.

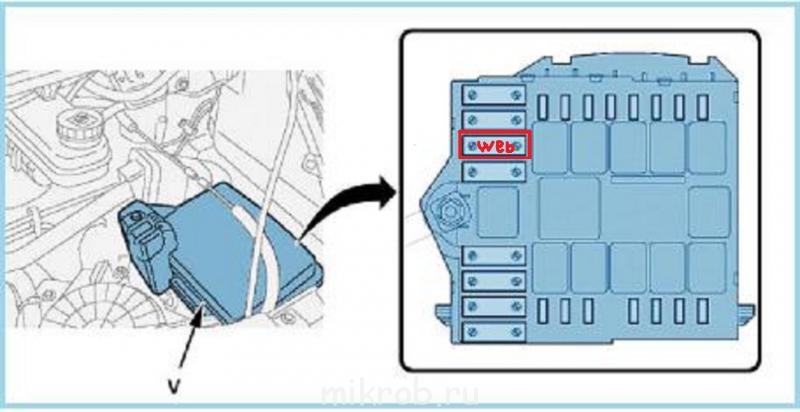

Osobno odnotowujemy bezpiecznik odpowiedzialny za Webasto (ogrzewanie oleju napędowego) – nr 4.
Wewnątrz skrzynki będzie przekaźnik. Ich liczba i lokalizacja mogą się różnić w różnych modyfikacjach samochodu typu bokser Peugeot.
- Przekaźnik klaksonu R1
- R2 Przekaźnik świateł przeciwmgłowych
- R3 Przekaźnik świateł drogowych
- R4 Przekaźnik pompy spryskiwacza przedniego
- R5 Przekaźnik układu klimatyzacji
- R6 za darmo
- R7 Przekaźnik pompy paliwa
- R8 Przekaźnik mocy wentylatora elektrycznego o niskiej prędkości
- R9 Przekaźnik mocy dla szybkiego wentylatora elektrycznego
- R10 Przekaźnik komputera sterującego silnikiem
- R11 Przekaźnik sprężarki klimatyzatora
- R12 Przekaźnik pompy spryskiwaczy reflektorów
Bezpieczniki akumulatora
Na jednym z zacisków akumulatora musi znajdować się bezpiecznik dużej mocy. Ich lokalizację i przykład wymiany baterii możesz zobaczyć w tym filmie.
Przedział pasażerski
Skrzynka bezpieczników deski rozdzielczej
Wewnątrz samochodu, w lewym dolnym rogu, za osłoną ochronną, znajduje się kolejna skrzynka z bezpiecznikami.

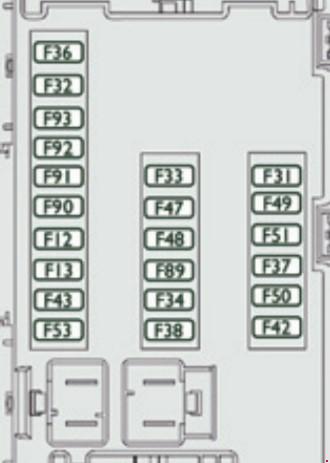

Schemat (typ 1)
| NIE. | Opis | |
| 12 | 7,5 | Reflektor świateł mijania, prawy |
| 13 | 7,5 | Reflektor świateł mijania, lewy |
| 31 | 5 | Przekaźnik procesora komory silnika – Przekaźnik procesora tablicy rozdzielczej (+ kluczyk) |
| 32 | 7,5 | Oświetlenie wnętrza (+ akumulator) |
| 33 | 7,5 | Czujnik monitorowania akumulatora w wersji „stop-start” (+ akumulator) |
| 34 | 7,5 | Oświetlenie wnętrza minibusa – światła awaryjne |
| 36 | 10 | Radio samochodowe – Sterowanie klimatyzacją – Alarm antywłamaniowy – Chronotachograf – Procesor wyłącznika akumulatora – Programator dodatkowego ogrzewania (+ akumulator) |
| 37 | 7,5 | Przełącznik świateł stopu – Trzecie światło stopu – Tablica przyrządów (+ kluczyk) |
| 38 | 20 | centralny zamek |
| 42 | 5 | Mikroprocesor i czujnik ABS – czujnik ASR – czujnik CDS – włącznik świateł hamowania |
| 43 | 20 | Wycieraczka szyby przedniej (+ kluczyk) |
| 47 | 20 | Podnośnik szyby bocznej kierowcy |
| 48 | 20 | Podnośnik szyby bocznej pasażera |
| 49 | 5 | Procesor pomocy w parkowaniu – Radio samochodowe – Przełączniki w kierownicy – Panele sterujące środkowe i boczne – Dodatkowy panel sterujący – Procesor wyłącznika akumulatora (+ kluczyk) |
| 50 | 7,5 | Procesor poduszki powietrznej i napinacza |
| 51 | 5 | Chronotachograf – Procesor wspomagania kierownicy – Klimatyzacja – Światła cofania – Filtr wody w filtrze oleju napędowego – Czujnik przepływu (+ kluczyk) |
| 53 | 7,5 | Zestaw wskaźników |
| 89 | – | Nieużywany |
| 90 | 7,5 | Reflektor świateł drogowych, lewy |
| 91 | 7,5 | Reflektor świateł drogowych, prawy |
| 92 | 7,5 | Lampa przeciwmgielna lewa |
| 93 | 7,5 | Lampa przeciwmgielna prawa |

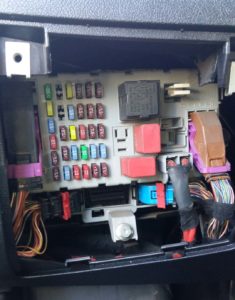

Prawdziwe zdjęcie pudełka
Schemat (typ 2)
Przeznaczenie
| 12 | 7,5 | Reflektor świateł mijania, prawy |
| 13 | 7,5 | Lewe światło mijania – Regulacja zasięgu reflektorów |
| 31 | 7,5 | Moc przekaźnika |
| 32 | 10 | Oświetlenie wnętrza minibusa – sygnały ostrzegawcze |
| 33 | 15 | Tylne gniazdko elektryczne 12V |
| 34 | – | Nieużywany |
| 35 | 7,5 | Światła cofania – czujnik wody w oleju napędowym |
| 36 | 20 | Jednostka sterująca do odblokowywania / blokowania zamków drzwi |
| 36 | 15 | Centralny zamek – akumulator |
| 37 | 10 7.5 | Przełącznik świateł hamowania – trzecie światło hamowania – zestaw wskaźników |
| 38 | 10 | Przekaźniki elektryczne |
| 39 | 10 | Radio samochodowe – Gniazdo diagnostyczne – Syrena alarmowa – Programowalne sterowanie ogrzewaniem – Panel sterowania klimatyzacją – Chronotachograf – Akumulator |
| 40 | 15 | Ogrzewanie: tylna szyba (lewa strona), lusterko wsteczne (strona kierowcy) |
| 41 | 15 | Ogrzewanie: tylna szyba (prawa strona), lusterko wsteczne (strona pasażera) |
| 42 | 7,5 | Mikroprocesor i czujnik ABS – czujnik ESP – włącznik świateł hamowania – czujnik ESR – czujnik DSC |
| 43 | 30 | Silnik wycieraczek |
| 44 | 20 | Zapalniczka do cygar — przednie gniazdko elektryczne 12 V |
| 45 | 7,5 | Przełącznik podnośnika szyb i lusterek (po stronie kierowcy) — podnośnik szyb, po stronie pasażera |
| 46 | – | Nieużywany |
| 47 | 20 | Silnik podnośnika szyby po stronie kierowcy |
| 48 | 20 | Silnik podnośnika szyby po stronie pasażera |
| 49 | 7,5 | Czujnik deszczu/światła – Radio samochodowe – Silnik podnośnika szyby po stronie kierowcy – – Alarm antywłamaniowy – Elementy sterujące |
| 50 | 7,5 | Sterownik poduszek powietrznych i napinaczy |
| 51 | 7,5 | Chronotachograf – Kontroler prędkości – Panel sterowania klimatyzacją |
| 52 | 7,5 | Wewnętrzny przekaźnik elektryczny |
| 53 | 7,5 | Zestaw wskaźników – tylne światła przeciwmgielne |
Za zapalniczkę odpowiada bezpiecznik 44 20A.

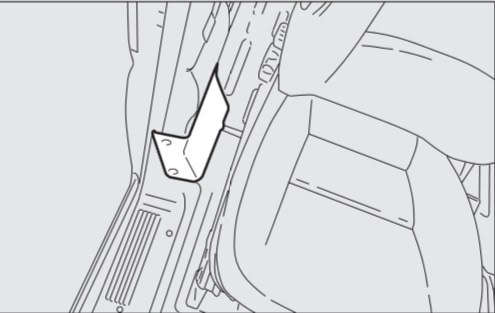

Skrzynia siedzenia pasażera
W zależności od konfiguracji i roku produkcji możliwa jest inna wersja tej skrzynki.

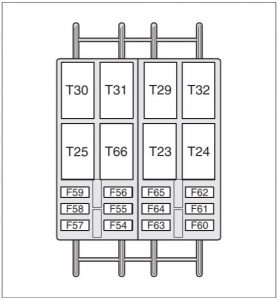

Schemat – typ 1
Opis
| 54 | Nieużywany |
| 55 | 15A Podgrzewane siedzenia |
| 56 | Gniazdko elektryczne 15 A 12 V dla pasażerów z tyłu |
| 57 | 10A Dodatkowe ogrzewanie pod siedzeniem |
| 58 | 15A Ogrzewana tylna lewa szyba |
| 59 | 15A Ogrzewana tylna prawa szyba |
| 60 | Nieużywany |
| 61 | Nieużywany |
| 62 | Nieużywany |
| 63 | 10A Sterowanie dodatkowym ogrzewaniem dla pasażerów z tyłu |
| 64 | Nieużywany |
| 65 | Wentylator 30A do dodatkowego ogrzewania dla pasażerów z tyłu |

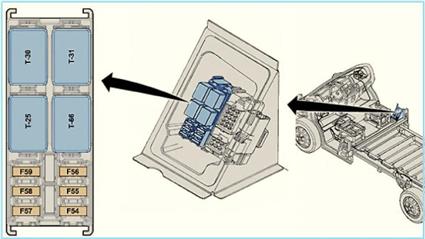

Schemat – Typ 2
Przeznaczenie
| T25 | Oświetlenie wewnętrzne |
| T66 | Przekaźnik zapalniczki samochodowej |
| T30 | Wymiary przekaźnika |
| T31 | Dodatkowa grzałka pod siedzeniem |
| F54 | (10A) Klimatyzacja/ogrzewanie |
| F55 | (15A) Podgrzewane siedzenia |
| F56 | (15A) |
| F57 | (10A) Klimatyzacja/ogrzewanie |
| F58 | (10A) Reflektory świateł mijania |
| F59 | (7,5A) Aktywny układ zawieszenia |
| F60 | (10A) Klimatyzacja/ogrzewanie |
| F61 | (30A) Klimatyzacja/ogrzewanie |
Na naszym kanale YouTube zamieściliśmy film. Oglądaj i subskrybuj.
Jeśli masz coś do dodania – napisz w komentarzach.
