Peugeot 2008 bezpieczniki i przekaźniki

Mini crossover Peugeot 2008 pojawił się na rynku już w 2013 roku. Wypuszczany był w latach 2014, 2015, 2016, 2017, 2018, 2019, 2020 i do chwili obecnej. Aktualizacja tylko nieznacznie zmieniła przednią osłonę chłodnicy. Pokażemy lokalizację skrzynek bezpieczników w Peugeocie 2008 wraz ze schematami i ich szczegółowym oznaczeniem, zaznaczymy, która z nich odpowiada za zapalniczkę.

Komora silnika

Ta skrzynka bezpieczników znajduje się w komorze silnika w pobliżu akumulatora (po lewej stronie). Aby uzyskać dostęp, należy zdjąć osłonę ochronną.

Schemat

Opis głównych elementów

• F16 15 A Światła przeciwmgielne.
• F18 10 A Prawe światło drogowe.
• F19 10 A Lewe światło drogowe.
• F25 30 A Przekaźnik spryskiwaczy reflektorów (niestandardowy).
• F29 40 A Silnik wycieraczek szyby przedniej.
• F30 80 A Świece żarowe (w wersjach Diesel).

Przedział pasażerski

Skrzynka bezpieczników deski rozdzielczej

Umieszczona po lewej stronie, przykryta osłoną ochronną.

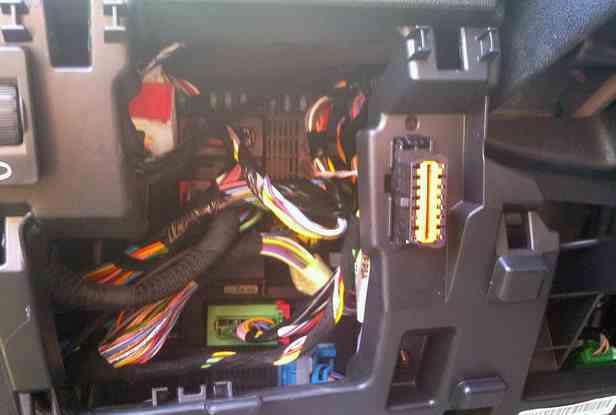

Zdjęcie

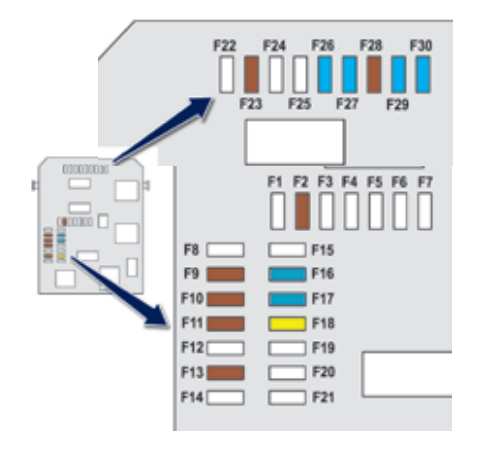

Schemat

Przeznaczenie

• F2 5A Lusterka zewnętrzne, reflektory, złącze diagnostyczne.
• F9 5A Alarm antywłamaniowy.
• F10 5A Autonomiczna pokładowa jednostka telematyczna, ECU instalacji elektrycznej przyczepy.
• F11 5A Samościemniające się lusterko wewnętrzne, dodatkowe ogrzewanie.
• Wzmacniacz Hi-Fi F13 5A, asystent parkowania.
• Gniazdo F16 15A 12V (przód).
• Radio samochodowe F17 15A OEM, radio samochodowe (montaż niestandardowy).
• F18 20A Ekran dotykowy.
• F23 5A Oświetlenie schowka podręcznego, oświetlenie lusterka kosmetycznego, indywidualne klosze.
• F26 15A Sygnał dźwiękowy.
• F27 15A Pompka spryskiwacza szyby przedniej.
• F28 5A Stacyjka z blokadą kolumny kierownicy.
• F29 15A Sprężarka klimatyzacji.
• F30 15A Wycieraczka tylnej szyby.

Za przednią zapalniczkę odpowiada bezpiecznik nr 16 15A.

Pudełko w schowku

Znajduje się za schowkiem na rękawiczki i jest również przykryta osłoną ochronną.

Lokalizacja

Oznaczenie

F01 40 A Ogrzewana tylna szyba.
F02 10 A Podgrzewane lusterka zewnętrzne.
F03 30 A Przednie szyby elektryczne impulsowe.
F04 – Nieużywany.
F05 30 A Tylne szyby impulsowe.
F06 10 A Składane lusterka zewnętrzne.
F07 10 A Składane lusterka zewnętrzne.
F08 – Nieużywany.
F09 15 A Podgrzewane przednie siedzenia.
F10 20 Wzmacniacz Hi-Fi.
F11 – Nieużywany.
F12 – Nieużywane.
