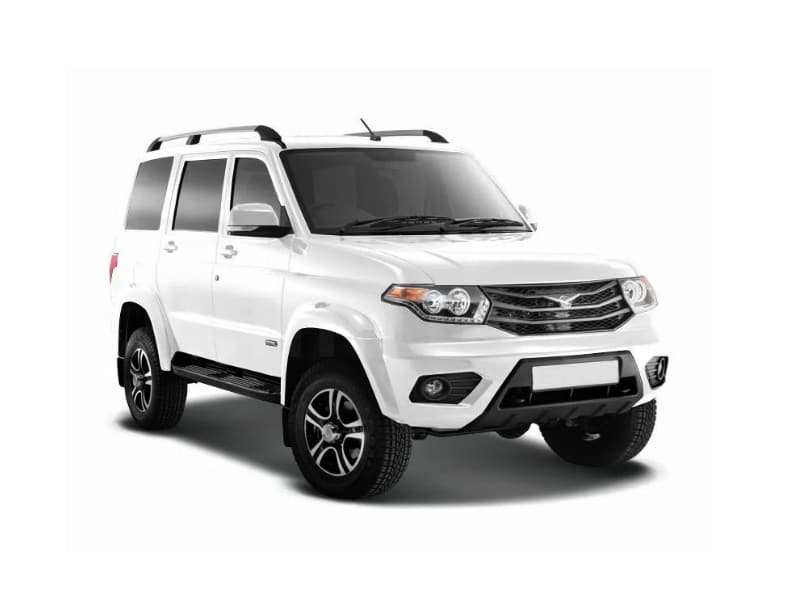

Samochód terenowy UAZ Patriot (UAZ – 3163) został wyprodukowany w latach 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020, 202 1 z różnymi modyfikacjami (Profi Pickup i Cargo Uaz 23632, 23602). W naszym materiale pokażemy oznaczenie skrzynek bezpieczników i przekaźników UAZ Patriot wraz ze schematami skrzynek i ich lokalizacją. Podsumowując, sugerujemy zapoznanie się z pełną instrukcją napraw i konserwacji.
Konstrukcja skrzynek bezpiecznikowych i przekaźnikowych UAZ Patriot oraz ich przeznaczenie zależy od roku produkcji oraz poziomu wyposażenia i może różnić się od prezentowanej.
Contents
Przedział pasażerski
Znajduje się pod deską rozdzielczą, po stronie kierowcy, za osłoną ochronną.
Typ 1
Pasuje do samochodów wyprodukowanych od 2005 do 2011 roku.

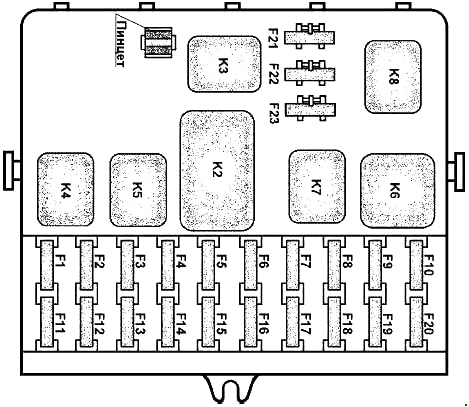

Schemat
Opis
| F1 | 5A Oświetlenie przełączników i elementów sterujących, lewe światła obrysowe |
| F2 | 7,5A Światło mijania prawego reflektora |
| F3 | 10A Prawy reflektor świateł drogowych |
| F4 | 10A Prawe światło przeciwmgielne |
| F5 | 30A Elektryczne otwieranie szyb w drzwiach, elektrycznie otwierany dach |
| F6 | Gniazdo lampy przenośnej 15A |
| F7 | 20A Sygnały dźwiękowe, lusterka elektryczne |
| F8 | 20A Ogrzewana tylna szyba, lusterka zewnętrzne, MUS |
| F9 | 20A Środki do czyszczenia i spryskiwaczy szyb, dodatkowe ogrzewanie kabiny |
| F10 | Zapalniczka 20A |
| F11 | 5A Światła boczne na prawej burcie, oświetlenie tablicy rejestracyjnej |
| F12 | 7,5A Lewy reflektor świateł mijania |
| F13 | 10A Lewy reflektor świateł drogowych i lampka ostrzegawcza świateł drogowych |
| F14 | 10A Lewe światło przeciwmgielne |
| F15 | 20A Elektryczny system zamka drzwi |
| F 16 | 10A Ostrzeżenie o zagrożeniach i kierunkowskazy |
| F17 | Światła 7,5 A, włącznik świateł hamowania |
| F18 | 25A Przełącznik ogrzewania ogrzewania, tylnej szyby i lusterek zewnętrznych |
| F19 | 10A Zestaw wskaźników, włącznik świateł cofania |
| F20 | 7,5A Tylne światła przeciwmgielne |
| F21 | Zapasowy bezpiecznik |
| F22 | Zapasowy bezpiecznik |
| F23 | Zapasowy bezpiecznik |
| Przekaźnik | |
| К1 | rezerwa |
| K2 | Przekaźnik – wyłącznik wycieraczek |
| K3 | Przekaźnik – przerywacz kierunkowskazów |
| K4 | Przekaźnik świateł mijania reflektorów |
| K5 | Przekaźnik świateł drogowych reflektorów |
| K6 | Dodatkowy przekaźnik (rozładowujący). |
| K7 | Przekaźnik ogrzewania tylnej szyby |
| K8 | Przekaźnik świateł przeciwmgłowych |
Za zapalniczkę odpowiada bezpiecznik nr 10, 20A.
Typ 2
Pasuje do pojazdów od 2012 do 2014 roku.

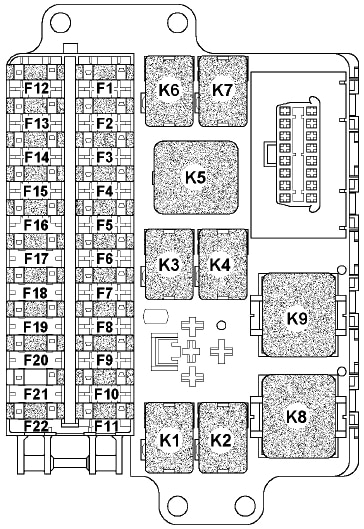

Schemat
Przeznaczenie
| F1 | 5A Światło pozycyjne, lewe |
| F2 | 5A Światło pozycyjne, prawe |
| F3 | 7,5A Reflektory świateł mijania prawe |
| F4 | 7,5A Reflektory świateł mijania, lewe |
| F5 | 10A Światła drogowe prawe |
| F6 | 10A Światła drogowe lewe |
| F7 | Światło przeciwmgielne 7,5A |
| F8 | Zamek drzwi 20A |
| F9 | Alarm 10A |
| F10 | 10A kl. 5 ХР1 KP, włącznik świateł cofania, kl. 1 czujnik prędkości, kl. 4 lampy centralne, kl. 2 wyłączniki alarmowe |
| F11 | 30A Okna |
| F12 | Zapalniczka 20A , ogrzewanie siedzenia |
| F13 | 20A Sygnał dźwiękowy |
| F14 | 20A Ogrzewana szyba tylnej klapy, lusterka zewnętrzne, moduł sterujący oświetleniem (MUS) |
| F15 | 20A ciąg dalszy 11 X2, włącznik wycieraczek, wycieraczka, włącznik ogrzewania tylnego |
| F 16 | 10A Lampa przeciwmgłowa prawa |
| F17 | 10A Lampa przeciwmgłowa lewa |
| F18 | Grzejnik 25A |
| F19 | Włącznik świateł stop 7,5 A, klosze lamp |
| F20 | 5A Sterowanie lusterkiem |
| F21 | Sprężarka klimatyzacji 10A |
| F22 | Gniazda 15A |
| Przekaźnik | |
| К1 | Światła przeciwmgielne |
| K2 | Światła przeciwmgielne |
| K3 | Światła drogowe |
| K4 | Światła mijania |
| K5 | Przekaźnik rozładowujący |
| K6 | ZMZ 40904, 40905: Dodatkowa nagrzewnica |
| K7 | Kompresor |
| K8 | Kierunkowskazy i światła awaryjne |
| K9 | Wstrzymaj regulowany wyłącznik wycieraczek |
Za zapalniczkę odpowiada bezpiecznik nr 12, 20A.
Typ 3
Pasuje do pojazdów od 2014 roku do chwili obecnej.

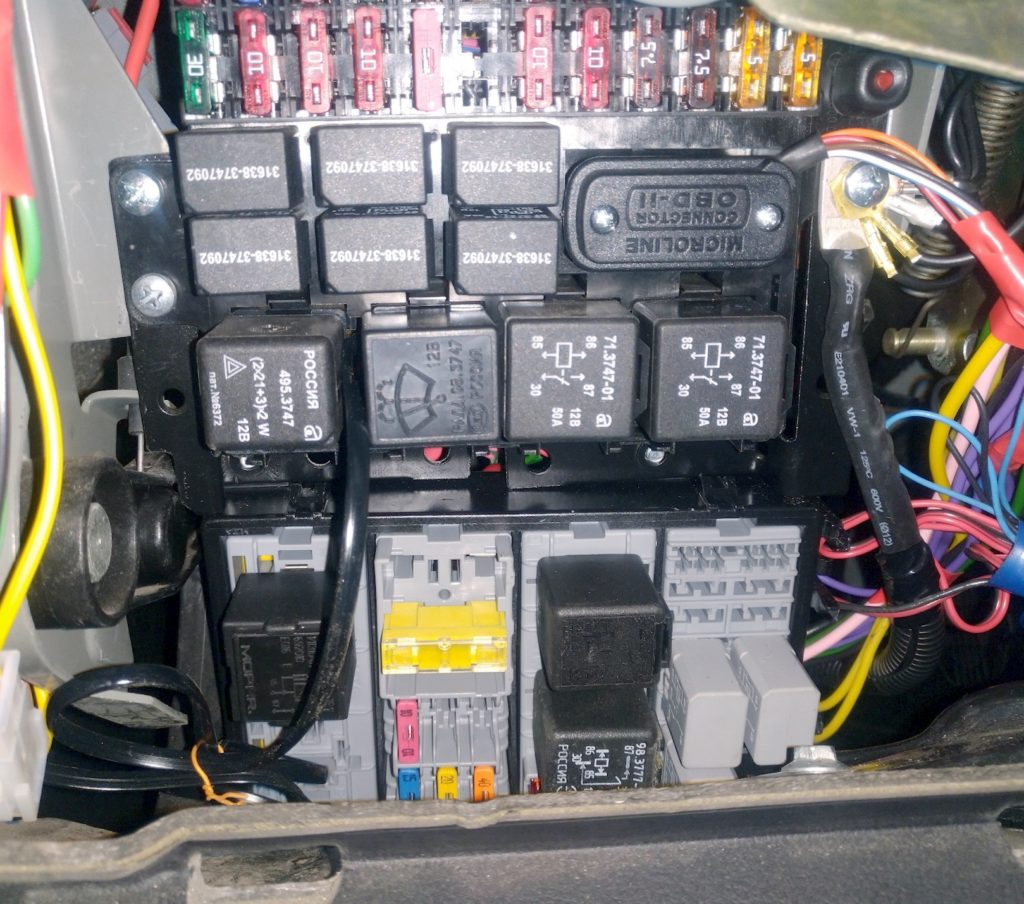

Zdjęcie poglądowe

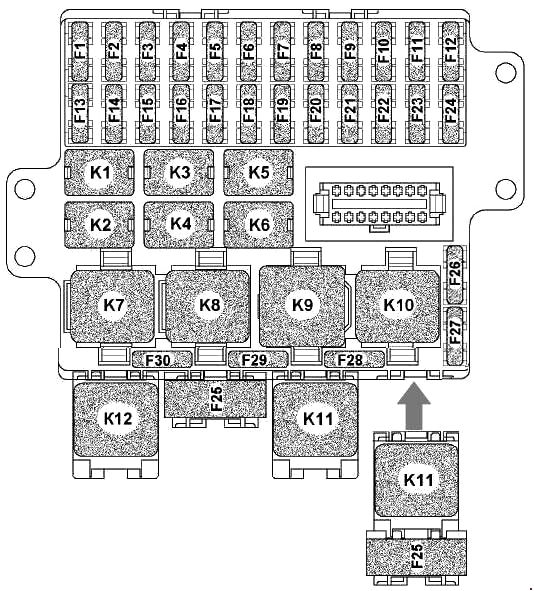

Schemat
Oznaczenie
| F1 | 10A РК „Dymos” kl.15 |
| F2 | Gniazdo wewnętrzne 15A |
| F3 | Sprężarka klimatyzacji 10A |
| F4 | 30A 2016-2020: Jednostka sterująca pakietu elektrycznego, klasa 30 |
| 5A 2014-2015: Sterowanie lusterkami | |
| F5 | 7,5A Włącznik świateł stop, oświetlenie wnętrza, oświetlenie schowka na rękawiczki, oświetlenie bagażnika |
| F6 | 40A 2016-2020: Układ ogrzewania i klimatyzacji, włącznik ogrzewania tylnej klapy i lusterek |
| 25A 2014-2015: Grzejnik | |
| F7 | 10A Lampa przeciwmgłowa lewa |
| F8 | 10A Lampa przeciwmgłowa prawa |
| F9 | 20A Przełącznik wycieraczek, wycieraczka, blok przełączników kierowcy, blok przełączników tylnego pasażera, ogrzewanie tylnej części nadwozia, wyłącznik ogrzewania dodatkowego |
| F10 | 20A Podgrzewana szyba tylnej klapy, lusterka, moduł sterujący oświetleniem (ICC) |
| F11 | 20A ZMZ-51432: Sygnał dźwiękowy (dla pojazdów z silnikiem) |
| F12 | 20A Zapalniczka samochodowa , gniazdo w bagażniku (2016-2020), ogrzewanie siedzenia (2014-2015) |
| F13 | 30A РК „Dymos” kl.30 |
| F14 | 10A 2016-2020: Podnośniki szyb (moduł drzwi kierowcy) |
| 30A 2014-2015: Podnośniki do szkła | |
| F15 | 5A 2016-2020: kl. 34 zestaw wskaźników, przełącznik biegu wstecznego, kl. 1 czujnik prędkości, kl. 2 wyłączniki alarmowe |
| 10A 2014-2015: kl. Skrzynia biegów 5 ХР1, wyłączona. światło s / kurs, kl. 1 czujnik prędkości, kl. 4 lampy centralne, kl. 2 wyłączniki alarmowe | |
| F 16 | 15A 2016-2020: Poduszka powietrzna |
| 10A 2014-2015: Światła awaryjne | |
| F17 | 10A 2016-2020: System multimedialny (radio z odtwarzaczem audio) |
| 20A 2014-2015: Zamek drzwi | |
| F18 | 15A 2016-2020: Blokada mechanizmu różnicowego |
| 7.5A 2014-2015: Światło przeciwmgielne | |
| F19 | 10A Światła drogowe lewe |
| F20 | 10A Światła drogowe prawe |
| F21 | 7,5A Reflektory świateł mijania lewe |
| F22 | 7,5A Reflektory świateł mijania prawe |
| F23 | 5A Światło pozycyjne, prawe |
| F24 | 5A Światło pozycyjne, lewe |
| F25 | 60A Ogrzewana przednia szyba |
| F26 | rezerwa |
| F27 | rezerwa |
| F28 | rezerwa |
| F29 | rezerwa |
| F30 | rezerwa |
| Przekaźnik | |
| К1 | Przekaźnik świateł przeciwmgłowych |
| K2 | 2014-2015: Przekaźnik ogrzewania szyby i lusterek tylnej klapy |
| K3 | Przekaźnik świateł drogowych reflektorów |
| K4 | ZMZ-40905: Przekaźnik dodatkowej pompy elektrycznej do nagrzewnicy 2016-2020: Przekaźnik świateł mijania |
| K5 | 2014-2015: Przekaźnik świateł mijania reflektorów |
| 2016-2020: Przekaźnik ogrzewania postojowego kabiny pasażerskiej | |
| K6 | Przekaźnik sprężarki klimatyzacji |
| K7 | 2014-2015: Przerywacz kierunkowskazów i świateł awaryjnych |
| 2016-2020: Przekaźnik ogrzewania szyby i lusterek tylnej klapy | |
| K8 | Zatrzymaj wyłącznik wycieraczek |
| K9 | Dodatkowy przekaźnik (rozładowujący). |
| K10 | Przekaźnik podgrzewanej szyby przedniej (rozładunek) |
| Przekaźnik przełączający zbiornik paliwa (dla pojazdów z RC „UAZ”) | |
| К11 | Przekaźnik czasowy podgrzewanej szyby przedniej |
| К12 | 2016-2020: Przekaźnik blokady mechanizmu różnicowego tylnej osi |
Za zapalniczkę odpowiada bezpiecznik nr 12, 20A.
Komora silnika

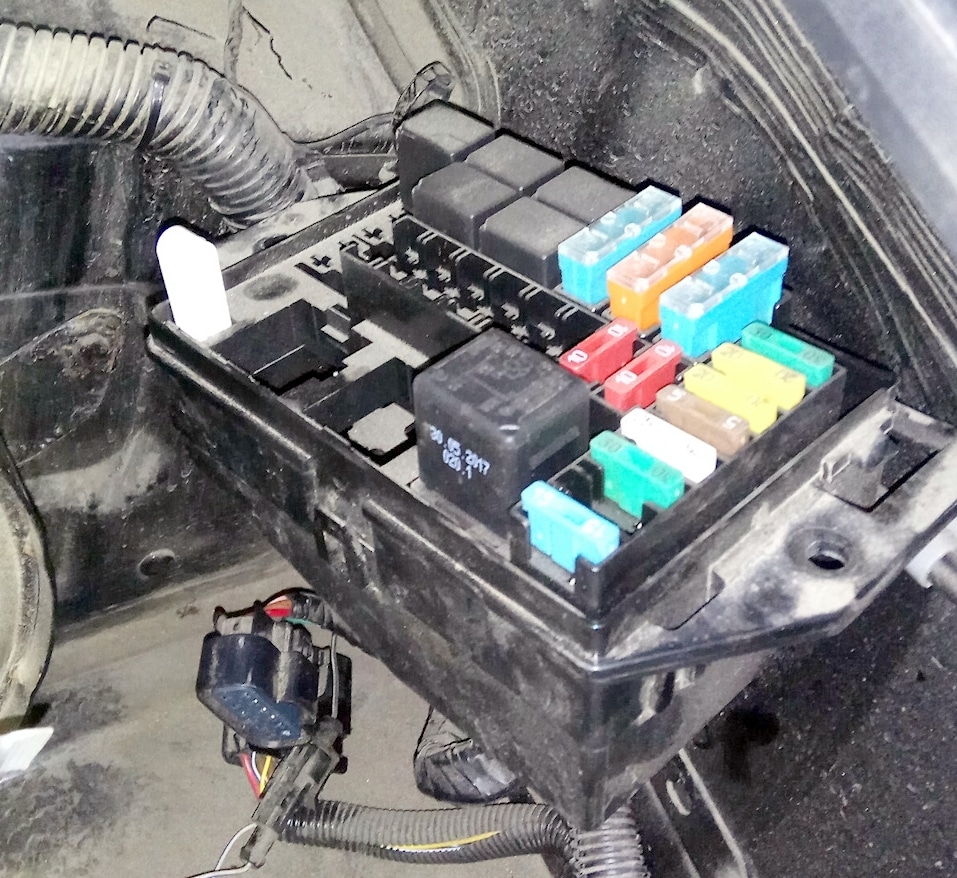

Skrzynka bezpieczników i przekaźników
Znajduje się pod maską po lewej stronie, obok akumulatora i jest przykryta pokrywą ochronną.

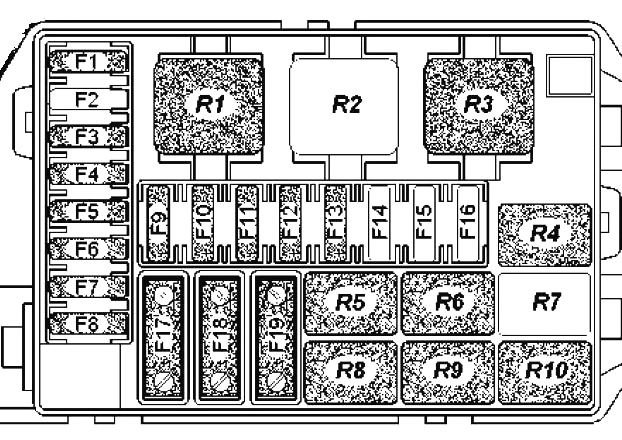

Schemat
Oznaczenie
| F1 | Sygnał dźwiękowy |
| F2 | Nie zainstalowany |
| F3 | Wentylator elektryczny 2 |
| F4 | ABS |
| F5 | Urządzenia |
| F6 | Pompa benzyny |
| F7 | Rozrusznik |
| F8 | Wentylator elektro |
| F9 | Zintegrowany mikroprocesorowy układ sterowania silnikiem (KMPSUD) |
| F10 | ABS |
| F11 | Wstępne uruchomienie podgrzewacza |
| F12 | Wstępne uruchomienie podgrzewacza |
| F13 | Wstępne uruchomienie podgrzewacza |
| F14 | Nie zainstalowany |
| F15 | Nie zainstalowany |
| F 16 | Nie zainstalowany |
| F17 | 60/90A Blok montażowy, Ogrzewana przednia szyba |
| F18 | ABS |
| F19 | Blok montażowy |
Przekaźnik
| R1 | Przekaźnik rozrusznika, przekaźnik wentylatora elektrycznego 1 |
| R2 | Przekaźnik nagrzewnicy, przekaźnik czasowy szyby spryskiwacza tylnej klapy (jednostka starego typu) |
| R3 | Przekaźnik nagrzewnicy, przekaźnik klaksonu (jednostka starego typu) |
| R4 | Przekaźnik klaksonu, przekaźnik KMPS UD (blok starego typu) |
| R5 | Przekaźnik KMPS UD, przekaźnik wentylatora elektrycznego (jednostka starego typu) |
| R6 | Przekaźnik wentylatora elektrycznego, przekaźnik elektrycznej pompy paliwa (blok w starym stylu) |
| R7 | Przekaźnik elektrycznej pompy paliwa, przekaźnik wentylatora elektrycznego (jednostka starego typu) |
| R8 | Przekaźnik wentylatora elektrycznego, przekaźnik klimatyzatora (jednostka starego typu) |
| R9 | Przekaźnik sprężarki (jednostka starego typu), przekaźnik sterujący silnikiem |
| R10 | Przekaźnik sterownika klapy recyrkulacji (jednostka starego typu), przekaźnik rozrusznika 2 |
Dodatkowe pudełka
Pudełko na baterię
Na dodatnim zacisku akumulatora w pojazdach z automatyczną skrzynią biegów może znajdować się dodatkowa skrzynka bezpiecznikowa składająca się z 2 wkładek bezpiecznikowych dużej mocy na 100A chroniących skrzynki bezpiecznikowe.
Przekaźnik klimatyzatora i skrzynka bezpieczników
Znajduje się po prawej stronie pod maską pojazdu.

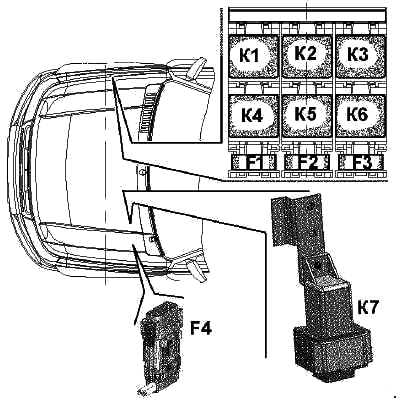

Schemat
Przekaźnik świecy żarowej i bezpiecznik zasilania
Przekaźnik świec żarowych i bezpiecznik zasilania świec żarowych w pojazdach z silnikiem „Iveco” znajdują się pod maską po lewej stronie przegrody.
Bezpiecznik
| F1 | 7,5A Sprzęgło sprężarki klimatyzacji |
| F2 | Wentylator 30A 1 |
| F3 | Wentylator 30A 2 |
| F4 | Bezpiecznik mocy 60A do świec żarowych |
| Przekaźnik | |
| К1 | Przekaźnik włączający wentylator nagrzewnicy |
| K2 | Przekaźnik klapy recyrkulacji 1 |
| K3 | Przekaźnik klapy recyrkulacji 2 |
| K4 | Przekaźnik sprzęgła sprężarki |
| K5 | Przekaźnik wentylatora 1 |
| K6 | Przekaźnik wentylatora 2 |
| K7 | Przekaźnik świecy żarowej |
Podręcznik UAZ Patriot
Więcej informacji na temat naprawy i konserwacji UAZ Patriot można znaleźć, zapoznając się z oryginalną, kompletną instrukcją: „ pobierz ”.
