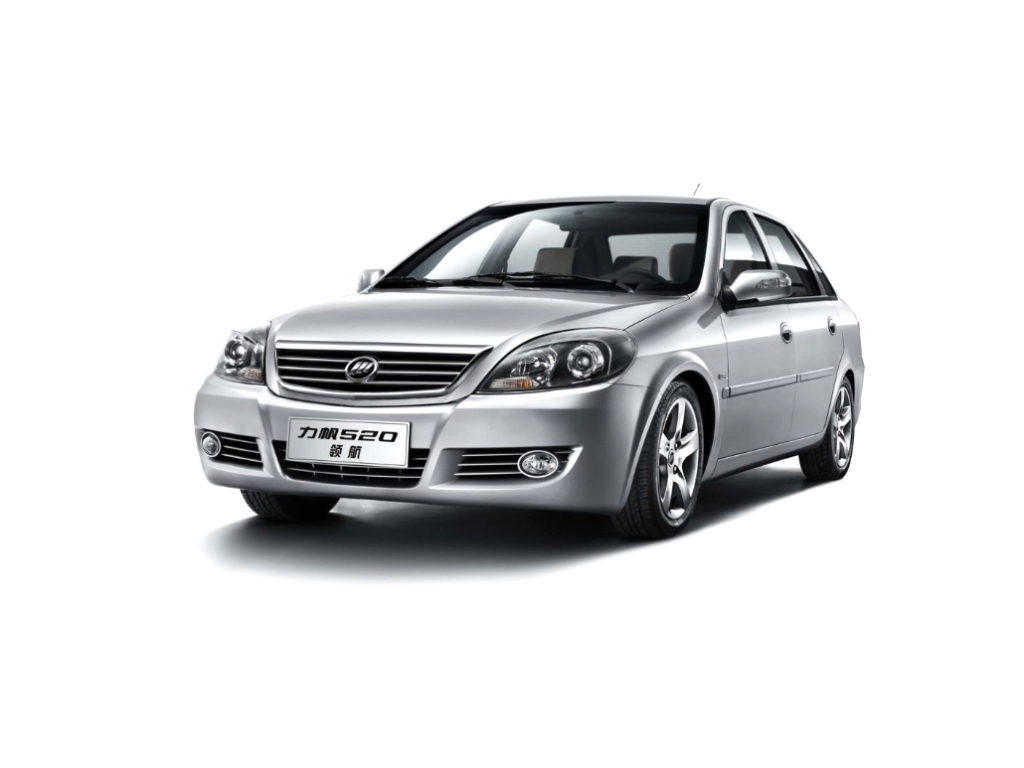

Lifan 520 , znany również jako Lifan Breez . Produkowany w latach 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017. W tym czasie model przeszedł zmianę stylizacji. W tym artykule znajdziesz opis bezpieczników i przekaźników Lifan Breez wraz ze schematami skrzynek bezpiecznikowych i ich zdjęciami. Pokażemy również ich lokalizację, osobno dobierzemy bezpiecznik odpowiedzialny za zapalniczkę.
Należy pamiętać, że przeznaczenie bezpieczników i przekaźników może różnić się od pokazanego i zależy od roku produkcji, poziomu wyposażenia elektrycznego oraz regionu, do którego dostarczono samochód.
Przedział pasażerski

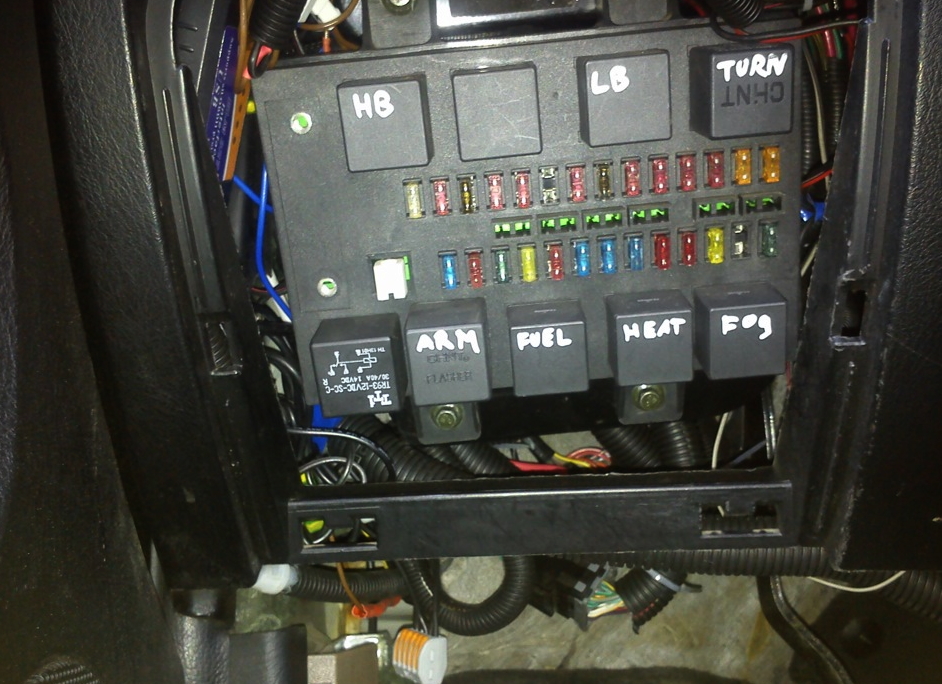

W kabinie pasażerskiej skrzynka bezpieczników i przekaźników znajduje się w dolnej części tablicy rozdzielczej, za osłoną ochronną.
Zdjęcie poglądowe

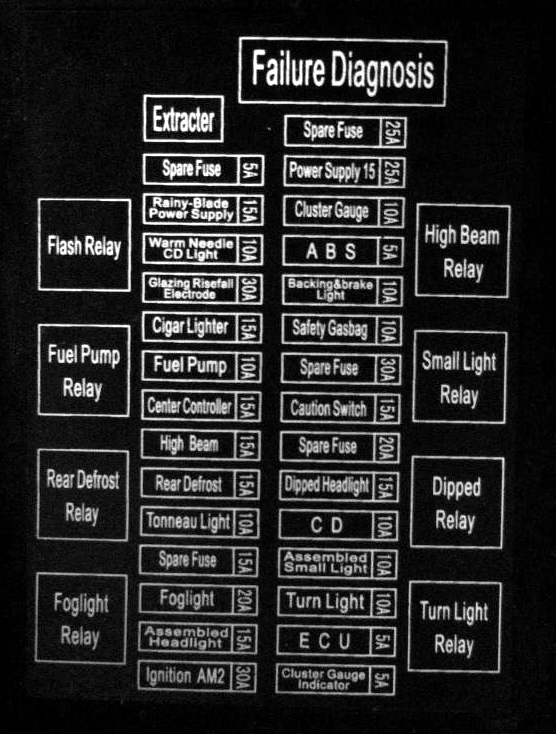

Sprawdź przeznaczenie bezpieczników i przekaźników na podstawie schematów z tyłu pokrywy bloku lub innej dokumentacji technicznej.

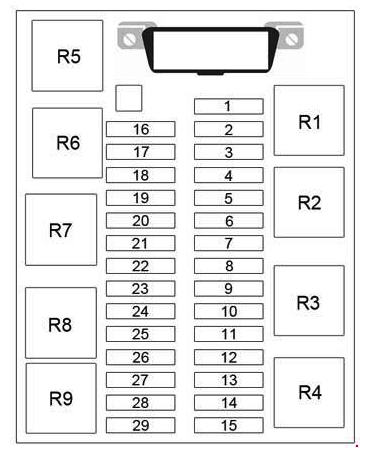

Schemat
Opis
| 1 | 25A Zapasowy bezpiecznik |
| 2 | 25A Zacisk 15 1) |
| 25A Zestaw wskaźników 2) | |
| 3 | 10A Zestaw wskaźników |
| 4 | 5A ABS1) |
| 5A Bezpiecznik zapasowy 2) | |
| 5 | 10A Światła stopu, światła cofania |
| 10A Światła cofania 2) | |
| 6 | Poduszki powietrzne 10A 1) |
| 10A Światła stopu 2) | |
| 7 | 30A Zapasowy bezpiecznik |
| 8 | Alarm 15A 1) |
| 15A Przekaźnik kierunkowskazów 2) | |
| 9 | 20A Zapasowy bezpiecznik |
| 10 | 15A Światła mijania 1) |
| 20A Światła mijania 2) | |
| 11 | 10A System audio |
| 15A System audio 2) | |
| 12 | 10A Światło boczne |
| 13 | 10A Kierunkowskazy 1) |
| Alarm 10A 2) | |
| 14 | 5A Jednostka sterująca silnika 1) |
| 10A Jednostka sterująca silnika 2) | |
| 15 | 5A Podświetlenie zestawu wskaźników 1) |
| 5A Wskaźnik zamkniętych drzwi 2) | |
| 16 | 5A Zapasowy bezpiecznik |
| 17 | Wycieraczka 15A |
| 18 | 10A System audio (zacisk 15) |
| 19 | Elektryczne szyby 30A |
| 20 | Zapalniczka 15A |
| 21 | 10A Pompa paliwa |
| 22 | 15A Zamek centralny 1) |
| 15 A Bezpiecznik zapasowy 2) | |
| 23 | 15A Światła drogowe |
| 24 | 15A Ogrzewana tylna szyba |
| 25 | 10A Oświetlenie wewnętrzne |
| 26 | 15A Zapasowy bezpiecznik |
| 27 | 20A Światło przeciwmgielne 1) |
| 15A Tylne światło przeciwmgielne 2) | |
| 28 | 15A Włącznik światła 1) |
| 20A Przednie światła przeciwmgielne 2) | |
| 29 | 30A Wyłącznik zapłonu 1) |
| 30A Klimatyzacja 2) | |
| Przekaźnik | |
| R1 | Światła drogowe |
| R2 | Światło znacznikowe |
| R3 | Światło mijania |
| R4 | Kierunkowskazy |
| R5 | Nieużywany |
| R6 | Wycieraczka |
| R7 | Pompa paliwowa |
| R8 | Ogrzewanie tylnej szyby |
| R9 | Światła przeciwmgielne |
Za działanie zapalniczki odpowiada bezpiecznik nr 20 przy 15A.
- 1) Modele dla Meksyku
- 2) modele dla Rosji
Komora silnika

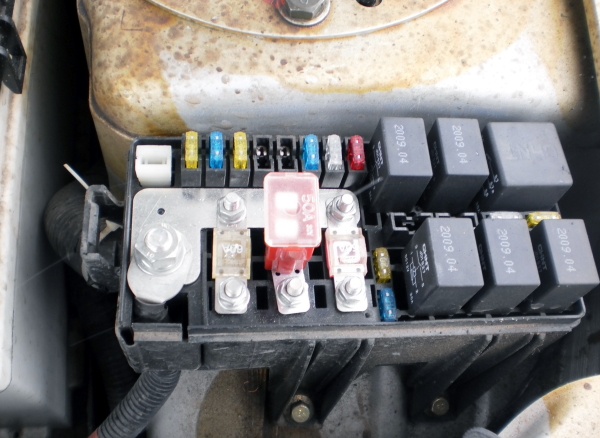

Pod maską w komorze silnika skrzynka bezpieczników i przekaźników znajduje się po lewej stronie, obok akumulatora.
Schemat

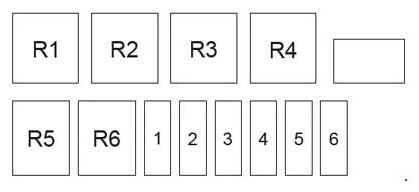

1,3 l (LF479Q3) i 1,6 l (LF481Q3)

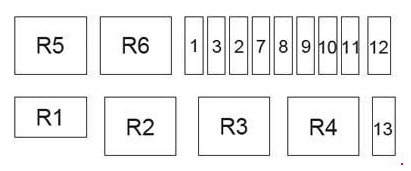

1,6 l TRITEC
Przeznaczenie
| 1 | Przekaźnik klaksonu 15A |
| 2 | 25A Przekaźnik główny |
| 3 | Przekaźnik sprężarki klimatyzacji 10 A |
| 4 | 15A 1.3 i 1.6: Wentylator chłodzący (wysoka prędkość 1) |
| 5 | 20A 1,3 i 1,6: Wentylator chłodzący (wysoka prędkość 2) |
| 6 | 20A 1,3 i 1,6: Wentylator chłodzący (niska prędkość) |
| – | Przekaźnik wentylatora 30A |
| – | 30A ABS |
| 7 | 30A 1,6L TRITEC: Wentylator |
| 8 | 30A 1,6L TRITEC: Wentylator chłodzący (niska prędkość) |
| 9 | 30A 1,6L TRITEC: Wentylator chłodzący (wysoka prędkość) |
| 10 | 1,6 l TRITEC: Nieużywany |
| 11 | 1,6 l TRITEC: Nieużywany |
| 12 | 50A 1,6L TRITEC: Zacisk 15 |
| 13 | 50A 1,6L TRITEC: Zacisk 30 |
| Przekaźnik | |
| R1 | Główny przekaźnik |
| R2 | Wentylator chłodzący (wysoka prędkość 2) |
| R3 | Wentylator chłodzący (wysoka prędkość 1) |
| R4 | Wentylator chłodzący (niska prędkość) |
| R5 | Sprężarka klimatyzacji |
| R6 | Sygnał dźwiękowy |
Jeśli masz jakieś pytania lub masz coś do dodania – napisz w komentarzach.
