Scania 4 series – bezpieczniki i przekaźniki

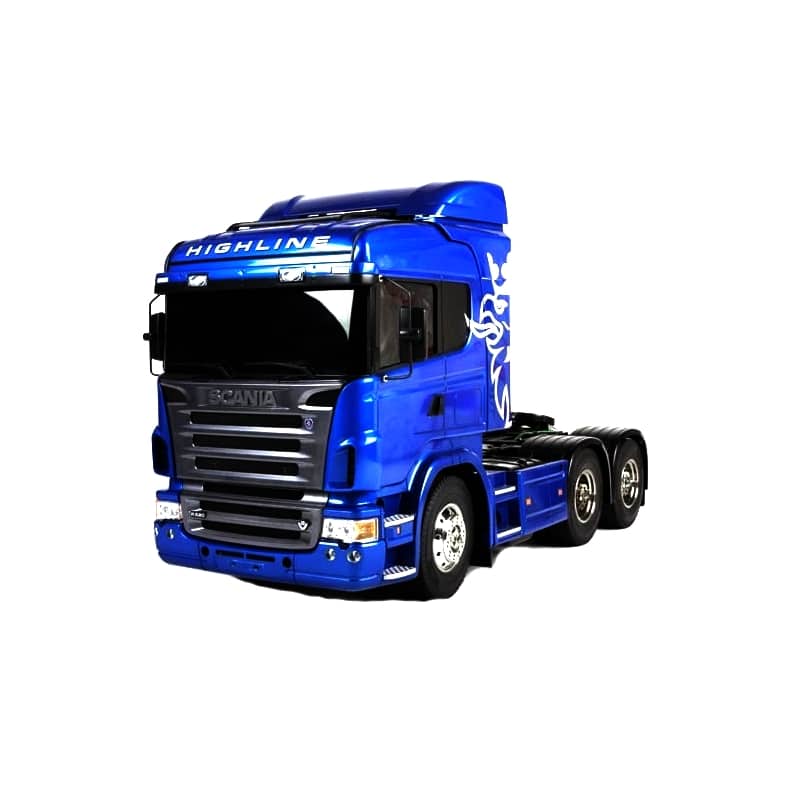

Seria Scania 4 to samochód ciężarowy produkowany w wersjach 2-, 3- lub 4-osiowych z różnymi jednostkami napędowymi w latach 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004 i 2005. W tej publikacji znajdziesz oznaczenie bezpieczników i przekaźników Scania 4 generacji wraz ze schematami skrzynek i ich lokalizacją. Podkreślmy bezpiecznik odpowiedzialny za zapalniczkę.

Przeznaczenie bezpieczników i przekaźników w Twojej Scanii serii 4 może różnić się od przedstawionego i zależy od roku produkcji i poziomu wyposażenia. Sprawdź przeznaczenie na podstawie schematu znajdującego się z tyłu osłony ochronnej lub innej dokumentacji technicznej.

Skrzynka bezpieczników i przekaźników

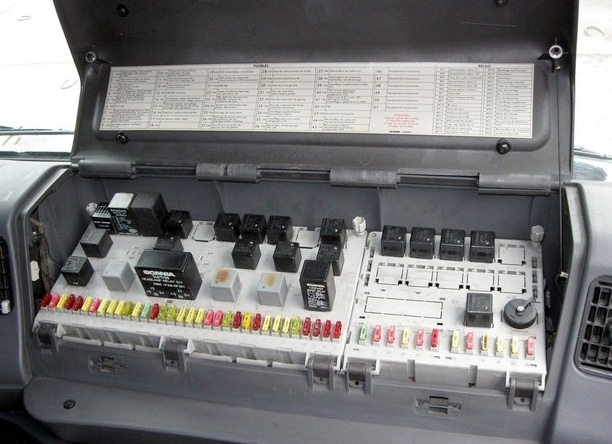

Główna skrzynka bezpieczników i przekaźników znajduje się w desce rozdzielczej po stronie pasażera, za osłoną ochronną.

Ma dwie części. Po lewej stronie znajdują się bezpieczniki i przekaźniki głównego wyposażenia (oświetlenie, zawieszenie, sterowanie silnikiem, ABS itp.). Po prawej stronie wyposażenie dodatkowe (przystawka odbioru mocy, autonomiczna nagrzewnica, nawigacja itp.) jest podłączone do bezpieczników.

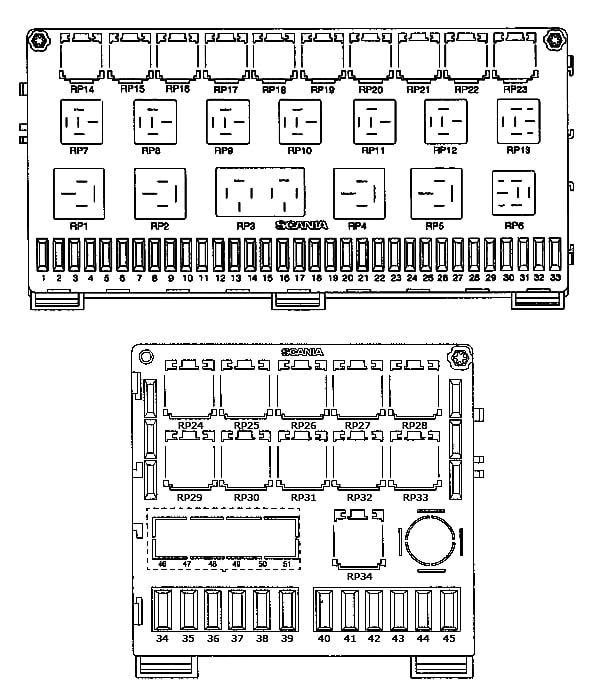

Schemat

Opis

1. Licznik kilometrów, tachograf, buzzer, diagnostyka ABS 10A
2. Światła migające, ogranicznik prędkości, ogranicznik obciążenia osi 10A
3. Sygnały cofania 20A
4. Hamulec silnikowy, ogranicznik białego dymu 10A
5. Skrzynia biegów 10A
6. ABS, sygnały hamowania 20A
7. Amortyzowany podnośnik osi, blokada mechanizmu różnicowego, przystawka odbioru mocy, czujnik ciśnienia 10A
8. Wycieraczki, spryskiwacze 20A
9. Brzęczyk, wentylator, klimatyzator, moduł temperaturowy 20A
10. Zawieszenie pneumatyczne, osie kierowane, zwalniacz 10A
11. Podnośnik szyby lewa strona 20A
12. Podnośnik szyby prawa strona, światła przeciwmgielne 20A
13. Przyczepa ABS 30A
14. Tachograf, licznik kilometrów, siedzenie 10A
15. Oświetlenie wewnętrzne, środek. zamek, zapalniczka 20A
16. Diagnostyka, oświetlenie lokalne 20A
17. Sprzęt radiowy, miejsce 20A
18. Zawór przekaźnikowy ABS 20A
19. Zasilanie sterownika silnika 20A
20. Sterownik silnika EDC, przerwa w dostawie paliwa 10A
21. EBS 30A
22. Podgrzewane siedzenia i lusterka 20A
23. Sterownik ABS, przyczepa 5A
24. Regulacja reflektorów, osuszacz powietrza 20A
25. Oświetlenie tablicy przyrządów 10A
26. Oświetlenie robocze, oświetlenie dachowe 20A
27. Obrys lewy, górne światła obrysowe 20A
28. Prawy wymiar 20A
29. Przednie i tylne światła przeciwmgielne 20A
30. Lewe światło drogowe 10A
31. Światło drogowe prawe, oświetlenie lokalne 10A
32. Lewe światło mijania 10A
33. Światło mijania prawe, regulacja wysokości reflektorów 10A
34. Dodatkowa nagrzewnica, wywrót kabiny 20A
35. Grzejnik, regulator temperatury, lodówka 10A
36. Rozruch płomienia, przystawka odbioru mocy, zapalniczka , alarm 10A
37. Podgrzewacz paliwa 20A
38. Rozruch płomienia, podgrzewacz paliwa, ogrzewanie siedzenia 10A
39. Grzejnik akumulatorowy, aut. smar do podwozia 10A
40. Elektryczny szyberdach, komputer pokładowy FMS, sieć komórkowa 20A
41. Opticruise, zegar blokowy, alarm 10A
42. EBS 20A
43. Wyposażenie opcjonalne 20A
44. Ogrzewanie filtra, wyposażenie opcjonalne 20A
45. Wyposażenie dodatkowe 10A

Za działanie zapalniczki odpowiada bezpiecznik nr 15, 20A.

Przekaźnik
