Chery Fora A21 produkowana była w latach 2006, 2007, 2008, 2009, 2010 i 2011 z silnikami o pojemności 1,5 litra, 1,6 litra. i 2,0 litra. Znany również jako Chery Elara i Chery A5 . W tym artykule znajdziesz opis bezpieczników i przekaźników firmy Chery Fora wraz ze schematami skrzynek bezpiecznikowych i ich lokalizacją. Wybierz bezpiecznik odpowiedzialny za zapalniczkę.
Przeznaczenie bezpieczników i przekaźników może różnić się od pokazanego. Sprawdź informacje na swoich diagramach na okładce bloków.
Contents
Przedział pasażerski

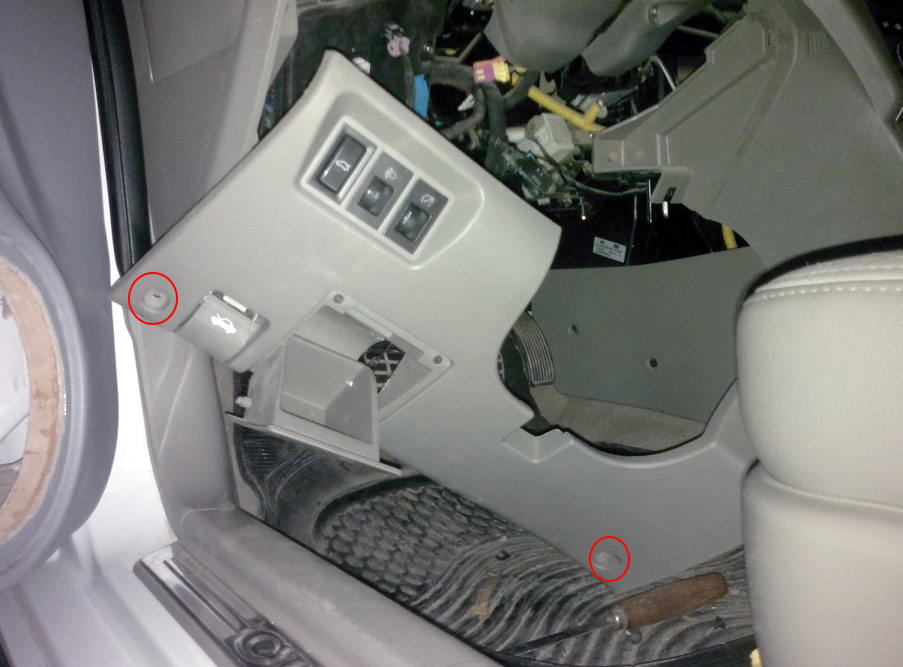

Po stronie kierowcy, w dolnej części tablicy rozdzielczej, w jednostce komfortu (ISU) zamontowane są bezpieczniki. Aby uzyskać dostęp, należy zdjąć dolne zabezpieczenie, odkręcając 2 elementy mocujące.

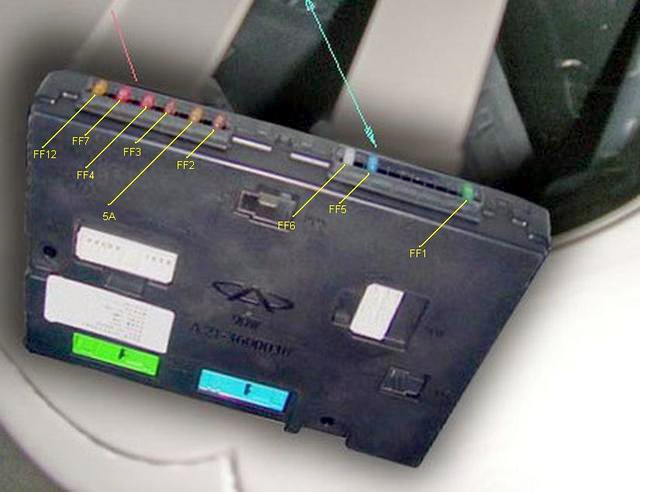

Schemat
Opis
| FF1 | 30A Elektryczne szyby przednich drzwi kierowcy i pasażera |
| FF2 | Lusterka boczne 7,5A Obogrev |
| FF3 | 7.5A Oświetlenie schowka podręcznego (schowka), wizjera, stacyjki |
| FF4 | Sygnał 10A (sygnał dźwiękowy, klakson) |
| FF5 | 15A Centralny zamek |
| FF6 | 5A Przednie światła przeciwmgielne (PTF) |
| FF7 | 15A Wymiary, wewnętrzne podświetlenie przycisków, regulacja jasności |
| FF12 | Radio 10A (z wyłącznikiem zapłonu) |
| 5A | rezerwa |
Bagażnik

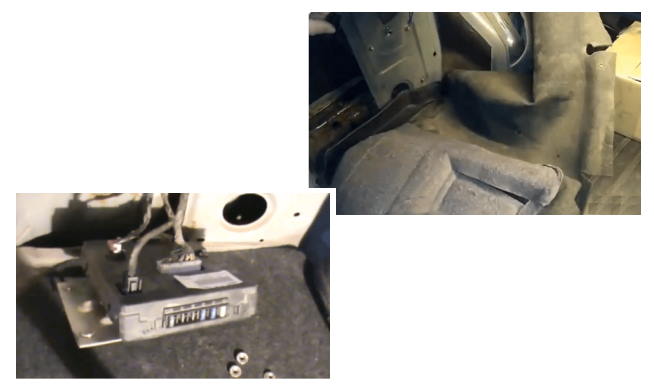

Za lewą tapicerką, w bagażniku, na tylnym zespole komfortu (ISU), znajduje się kolejna komora z bezpiecznikami.
Sama skrzynka bezpieczników będzie wyglądać mniej więcej tak.

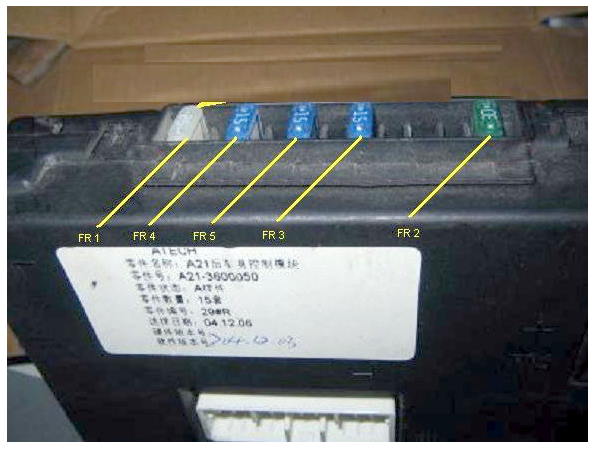

Schemat
Przeznaczenie
| FR1 | 25A Ogrzewana/ogrzewana tylna szyba |
| FR4 | 15A Oświetlenie bagażnika i tylne światła przeciwmgielne |
| FR5 | 15A Światła cofania i kierunkowskazy (kierunkowskazy), oświetlenie tablicy rejestracyjnej, silnik zamka pokrywy bagażnika |
| FR3 | 15A Światła stopu, dodatkowe/pomocnicze światło hamowania |
| FR2 | 30A Elektryczne szyby tylne drzwi |
Komora silnika
Skrzynka bezpieczników i przekaźników

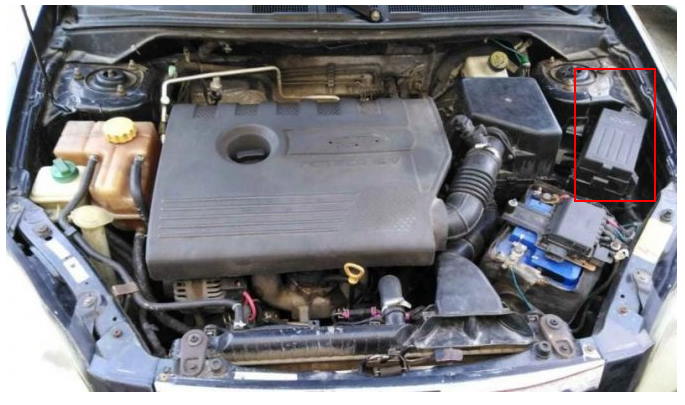

Po lewej stronie obok akumulatora znajduje się główna skrzynka bezpieczników i przekaźników.

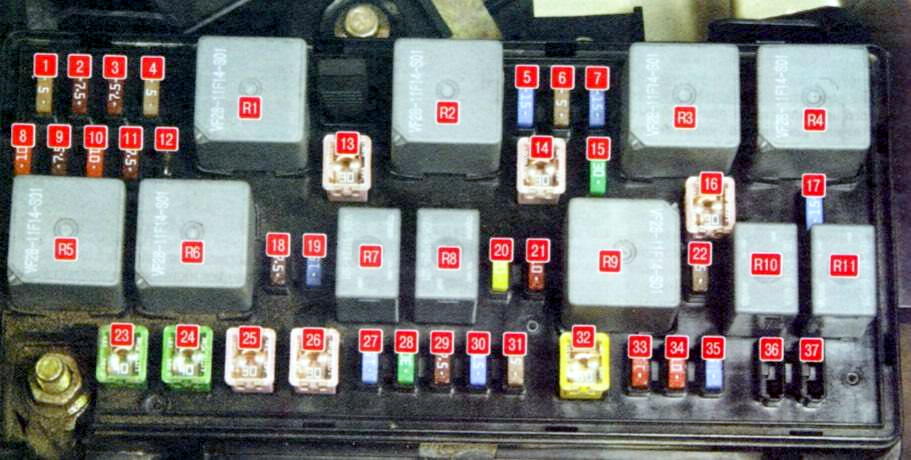

Schemat
Oznaczenie
| 1 | Układ hamulcowy ABS 5A, jednostka sterująca hamulcem (ECU ABS) |
| 2 | 7,5A Lusterka boczne zasilane elektrycznie (LUSTERKA ELEKTRYCZNE) |
| 3 | 7.5A Tablica przyrządów, moduł ISU pod kolumną kierownicy (CLUSTER, ISU) |
| 4 | 5A Poduszki powietrzne Poduszka powietrzna SRS (zasilanie systemu) (Zasilanie poduszki AIR) |
| 5 | 15A Podgrzewane/podgrzewane siedzenia przednie (PODGRZEWANIE SIEDZEŃ) |
| 6 | 5A Zapasowy (rezerwowy) (ZAMIENNY) |
| 7 | 15A Wycieraczki (wycieraczka) i spryskiwacz szyby przedniej (WIPER) |
| 8 | Elektroniczna jednostka sterująca silnika 10A ECU (EMS) |
| 9 | 7,5 A Zapasowy (rezerwa) / Automatyczna skrzynia biegów (TCU DP0) |
| 10 | 10A System klimatyzacji i ogrzewania (HVAC) |
| 11 | 7,5A Czujnik stężenia tlenu – górny (sonda lambda do kat.) (H2OS Up) |
| 12 | 7,5A Czujnik stężenia tlenu – dolny (sonda lambda po kat.) (H2OS Down) |
| 13 | Elektroniczna jednostka sterująca silnika 30A ECU (EMS) |
| 14 | Rozrusznik 30A (silnik ROZRUSZNIKA) |
| 15 | Wentylator pieca 30A (DMUCHAWA HVAC) |
| 16 | 30A Automatyczna skrzynia biegów TCU (CVT) lub rezerwa |
| 17 | 15A Światła mijania – prawy reflektor (RL BEAM) |
| 18 | 7,5A Zasilanie przekaźnika elektronicznej jednostki sterującej komputera (EMS RLY POWER) |
| 19 | 15A Pompa benzyny (pompa paliwa) (POMPA PALIWA) |
| 20 | 20A Szyberdach (elektryczny) (SUNROOF) |
| 21 | 10A Zapasowy (rezerwowy) (ZAMIENNY) |
| 22 | 5A Zapasowa (rezerwa) lub automatyczna skrzynia biegów w samochodzie z automatyczną skrzynią biegów (TCU DP0) |
| 23 | Układ hamulcowy ABS 40A (abs, pompa hydrauliczna) (POMPA ABS) |
| 24 | Układ hamulcowy ABS 40A (moduł elektroniczny abs EBCM) |
| 25 | Zapalniczka 30A (gniazdo CIG POWER) |
| 26 | 30A Zapasowy (rezerwowy) (ZAMIENNY) |
| 27 | 15A Sprężarka klimatyzacji (sprężarka klimatyzacji) |
| 28 | Elektryczne fotele przednie 30A (regulacja siedzenia) (Fotele elektryczne) |
| 29 | 7.5A Tablica przyrządów/zestaw wskaźników (zestaw wskaźników) |
| 30 | Radio 15A (RADIO) |
| 31 | Wyłącznik zapłonu 5A |
| 32 | 60A Zapasowy (rezerwowy) (ZAMIENNY) |
| 33 | 10A Światło drogowe – lewy reflektor (LH BEAM) |
| 34 | 10A Światło drogowe – prawy reflektor (RH BEAM) |
| 35 | 15A Światła mijania – lewy reflektor (LL BEAM) |
| 36 | rezerwa |
| 37 | rezerwa |
| R1 | Przekaźnik ECU – elektroniczna jednostka sterująca silnika (PRZEKAŹNIK EMS) |
| R2 | Przekaźnik zapasowy (rezerwa) (ZAMIENNY) |
| R3 | Przekaźnik rozrusznika (silnik rozrusznika RLY) |
| R4 | Zapasowy przekaźnik (rezerwa); w samochodach z automatyczną skrzynią biegów – przekaźnik TCU automatycznej skrzyni biegów (TCU CVT RLY) |
| R5 | Przekaźnik zapłonu (ON IGNITION RLY) |
| R6 | Przekaźnik do zasilania sprzętu / odbiorników samochodów (ACC RLY) |
| R7 | Przekaźnik pompy paliwa (POMPA PALIWA RLY) |
| R8 | Przekaźnik klimatyzacji (kompresor klimatyzacji RLY) |
| R9 | Przekaźnik wentylatora pieca i klimatyzacji (układ ogrzewania i klimatyzacji) (HVAC BLOWER RLY) |
| R10 | Przekaźnik świateł drogowych (20A) (WIĄZKI DROGOWE) |
| R11 | Przekaźnik świateł mijania (20A) (Światła mijania) |
Za zapalniczkę odpowiada bezpiecznik nr 25.
Skrzynka bezpieczników zasilania
Na dodatnim zacisku akumulatora zainstalowana jest skrzynka bezpieczników dużej mocy.

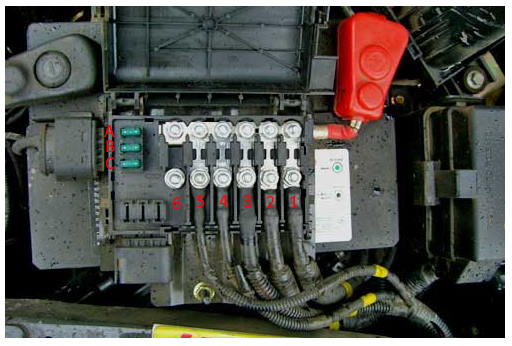

Schemat
Opis
Typ 1
- Generator 150A, rozrusznik, wspólny plus wszystkich obwodów, cewka zapłonowa
- 80A W skrzynce bezpieczników pod maską
- 80A Przednia jednostka komfortu ISU (pod kolumną kierownicy)
- Tylna jednostka komfortu ISU 50A (w bagażniku)
- 40A Wentylatory chłodnicy (układ chłodzenia silnika)
- 40A Zapasowe
Typ 2
- Generator 120A, rozrusznik, wspólny plus wszystkich obwodów, cewka zapłonowa
- 80A Dla przedniego modułu komfortu ISU
- Tylna jednostka komfortu 80A ISU (w bagażniku)
- 50A Ogrzewanie siedzenia
- 40A Zapasowe
- 40A Wentylatory chłodnicy (układ chłodzenia silnika), sterownik
A, B, C to części zamienne.
To wszystko. Jest coś do dodania – napisz w komentarzach.
