Lifan 320 Smily to kompaktowy pięciodrzwiowy hatchback, który produkowany był w latach 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020 w tym czasie model otrzymał aktualizację – Lifan Smily 330. W tej publikacji zaprezentujemy opis bezpieczników i przekaźników Lifan Smily wraz ze schematami skrzynek bezpiecznikowych, ich lokalizacją oraz zdjęciami ich wykonania. Wybierz bezpiecznik odpowiedzialny za zapalniczkę.
Przeznaczenie bezpieczników i przekaźników może różnić się od pokazanego i zależy od roku produkcji oraz poziomu wyposażenia elektrycznego Twojego samochodu.
Contents
Przedział pasażerski
Skrzynka bezpieczników i przekaźników

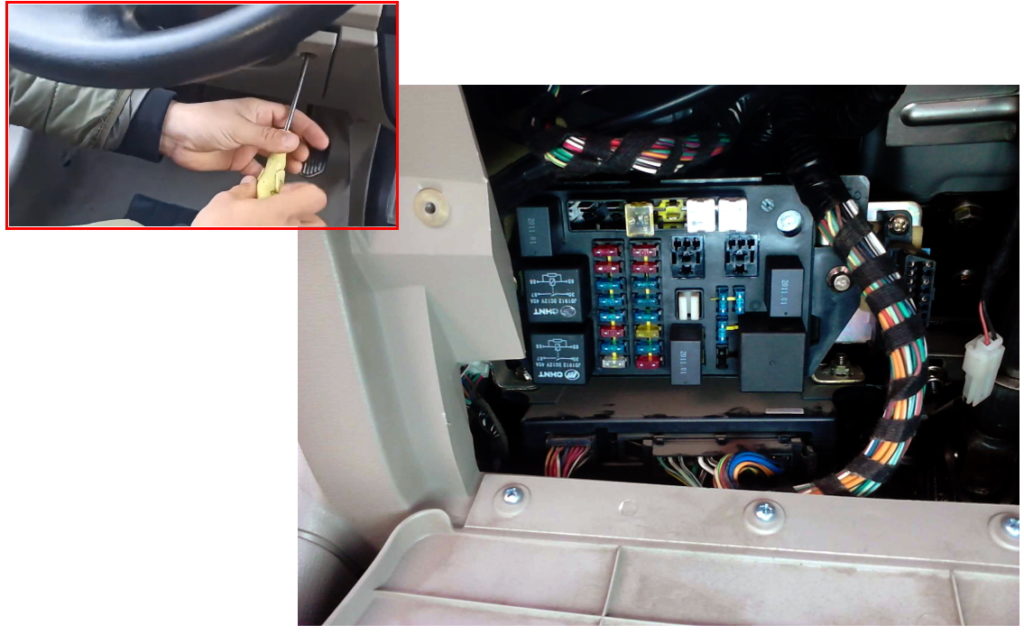

W kabinie pasażerskiej skrzynka bezpieczników i przekaźników znajduje się pod tablicą rozdzielczą. Aby uzyskać dostęp, odkręć dwie śruby i zdejmij pokrywę ochronną. Sam blok będzie wyglądał mniej więcej tak.

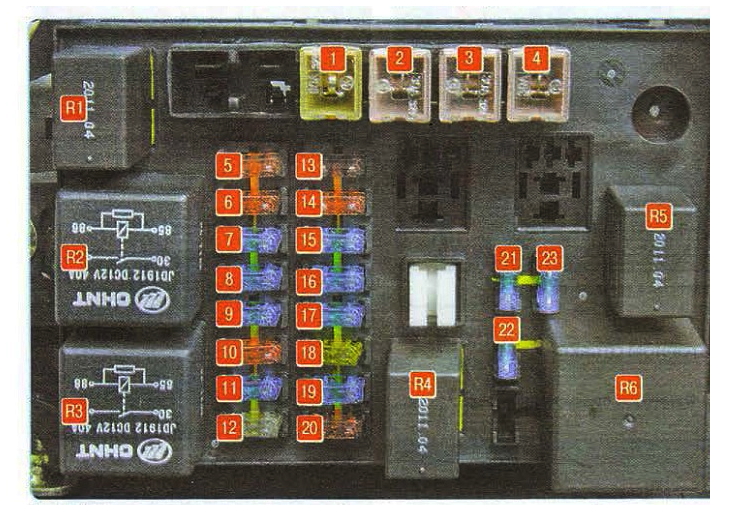

Schemat
Opis
| 1 | 10A Wyłącznik zapłonu |
| 2 | Elektryczne szyby 30A |
| 3 | Układ ABS 30A |
| 4 | Układ ABS 30A |
| 5 | Układ ABS 10A |
| 6 | 10A Zestaw wskaźników |
| 7 | 15A Poduszki powietrzne SRS |
| 8 | 15A Światło cofania, alarm |
| 9 | 15A Elektryczna jednostka sterująca (VCM) |
| 10 | 10A Uzwojenie generatora |
| 11 | 15A Wycieraczka tylna |
| 12 | 25A Wentylator dmuchawy |
| 13 | Wymiary lamp 10A |
| 14 | 10A Oświetlenie wnętrza i bagażnika, światła stopu |
| 15 | 15A Światła mijania |
| 16 | 15A Światła drogowe |
| 17 | 15A Elektryczna jednostka sterująca (BCM), elektroniczna jednostka sterująca silnika (ECU) |
| 18 | 20A Ogrzewana szyba tylnej klapy |
| 19 | Zapalniczka 15A |
| 20 | 10А System audio, elektryczny napęd zewnętrznych lusterek wstecznych |
| 21 | 15A System audio |
| 22 | 15A Wycieraczka szyby przedniej |
| 23 | 15A Światła przeciwmgielne |
| Przekaźnik | |
| R1 | Lampy boczne |
| R2 | Światło mijania |
| R3 | Światła drogowe |
| R4 | Podgrzewana szyba bagażnika |
| R5 | Światła przeciwmgielne |
| R6 | Przekaźnik – przerywacz kierunkowskazów i alarmów |
Za działanie zapalniczki odpowiada bezpiecznik nr 19 przy 15A.
Komora silnika
Skrzynka bezpieczników i przekaźników

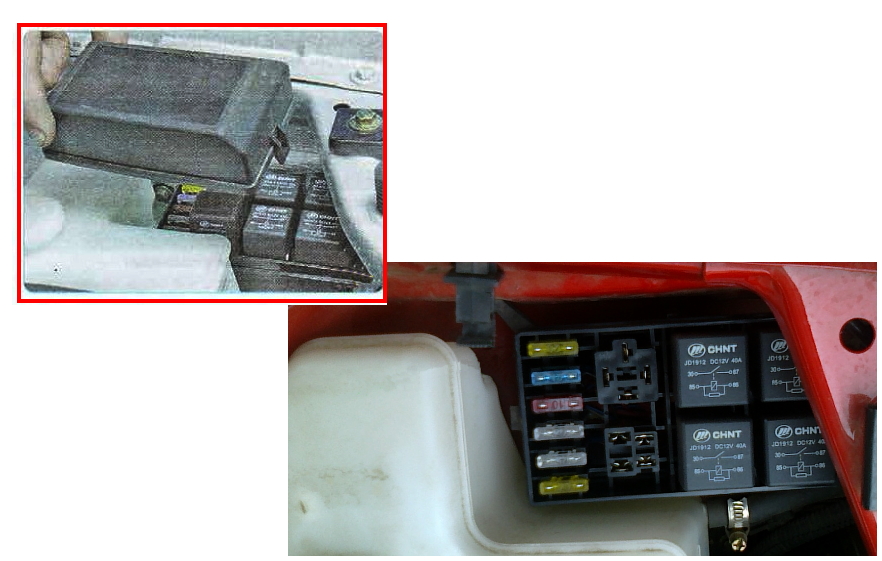

Pod maską po lewej stronie obok akumulatora znajduje się główna skrzynka bezpieczników i przekaźników.
Schemat
| 1 | 20A Przekaźnik główny |
| 2 | 25A Wentylator chłodnicy |
| 3 | 25A Wentylator skraplacza klimatyzatora |
| 4 | 10A Sprężarka klimatyzacji |
| 5 | 15A Pompa benzyny |
| 6 | 20A Róg |
| Przekaźnik | |
| R1 | Wentylator chłodnicy |
| R2 | Sprężarka klimatyzacji |
| R3 | Przekaźnik pompy paliwa |
| R4 | Wentylator skraplacza AC |
| R5 | Główny przekaźnik |
| R6 | Sygnał dźwiękowy |
Skrzynka bezpieczników zasilania

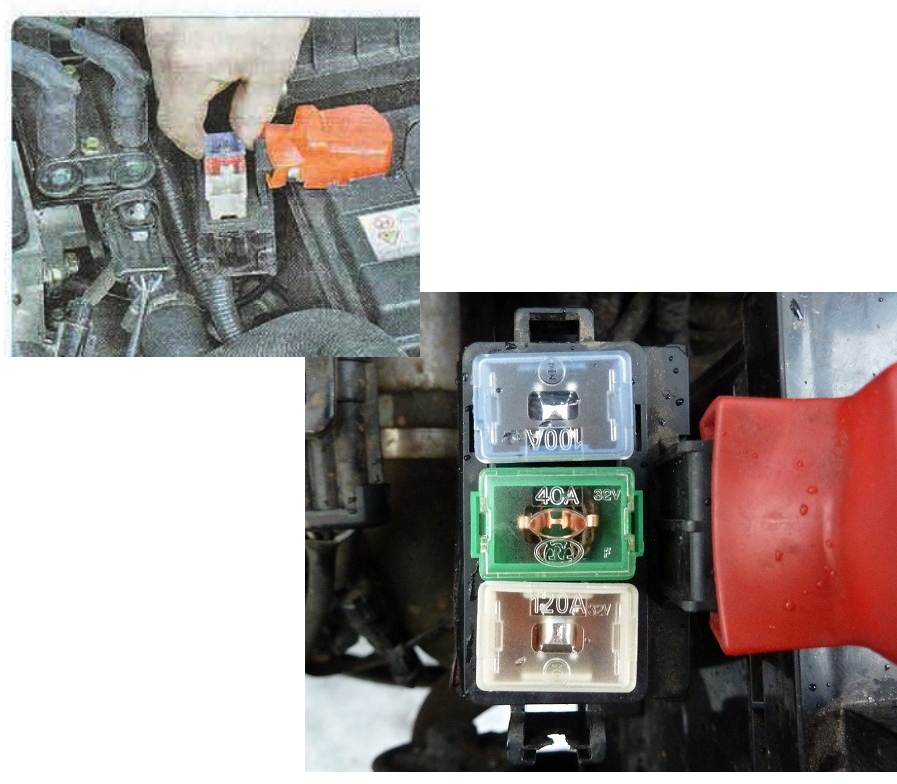

Na dodatnim zacisku akumulatora znajduje się kolejna skrzynka z bezpiecznikami dużej mocy.
Przeznaczenie
- 120A – Generator
- 40/50A – Skrzynka bezpieczników w komorze silnika
- 100A – Skrzynka bezpieczników w salonie
