Maxus V90 jest produkowany od 2019 roku. Znany jest również pod nazwami Maxus Deliver 9, LDV Deliver 9 oraz w wersji elektrycznej e-Deliver 9. W niniejszej publikacji opiszemy bezpieczniki i przekaźniki w Maxusie Deliver 9, wraz ze schematami blokowymi, ich lokalizacją i przykładowymi zdjęciami. Zwrócimy uwagę na bezpiecznik odpowiedzialny za zapalniczkę.
Cel bezpieczników i przekaźników może różnić się od pokazanego i zależy od roku produkcji oraz poziomu wyposażenia elektrycznego pojazdu.
Skrzynka bezpieczników w przedziale pasażerskim

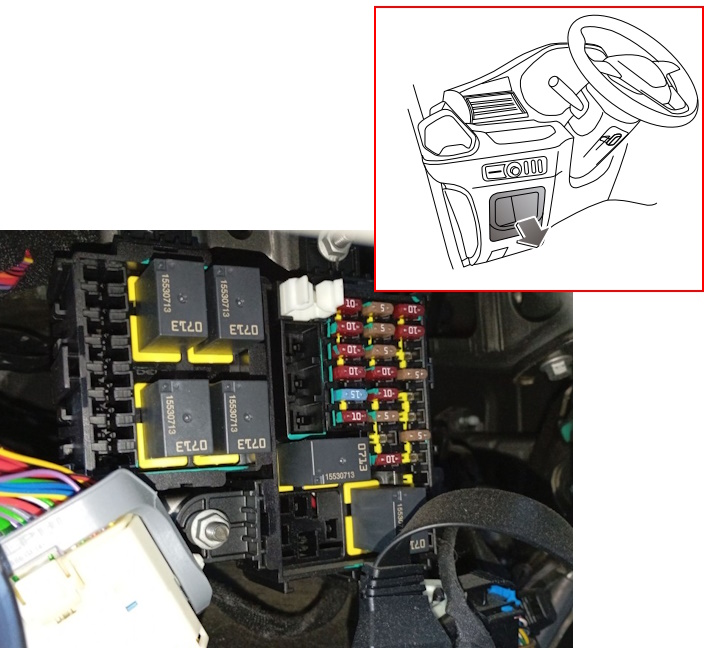

Skrzynka bezpieczników w kabinie kierowcy znajduje się po lewej stronie kierownicy, u dołu. Dostęp do niej jest możliwy po zdjęciu pokrywy skrzynki bezpieczników w kabinie kierowcy.

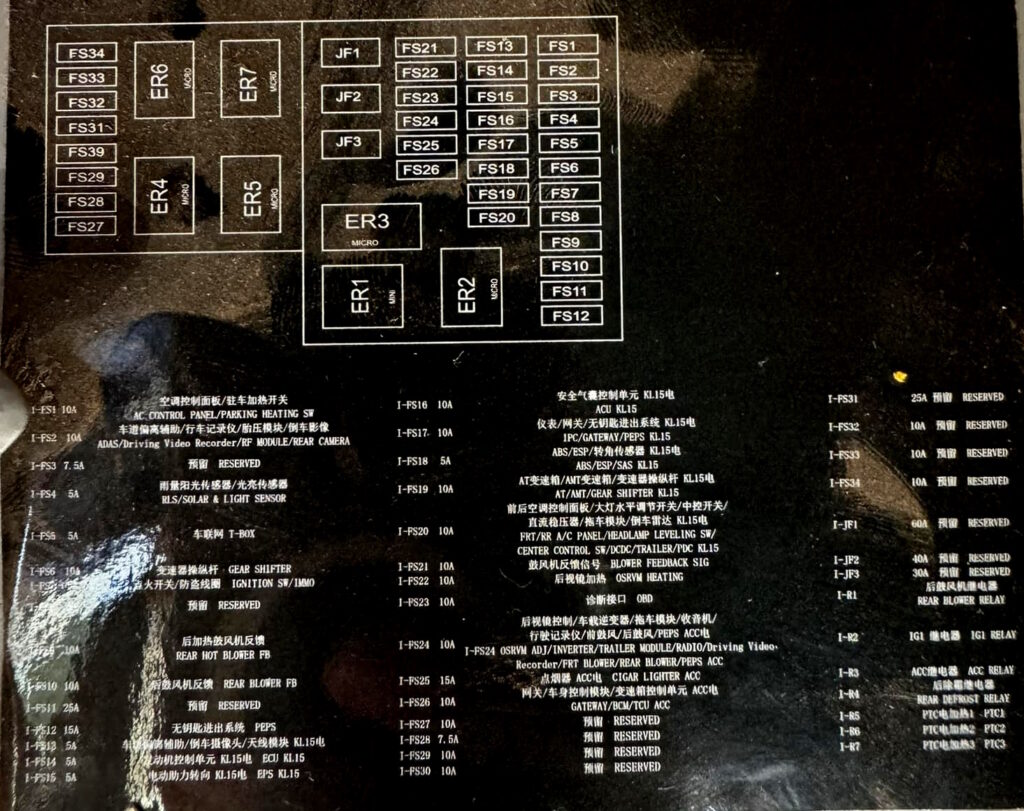

Bezpieczniki w skrzynce bezpieczników w przedniej komorze można zidentyfikować po etykiecie wydrukowanej z tyłu pokrywy skrzynki bezpieczników. Sprawdź swoje dane.

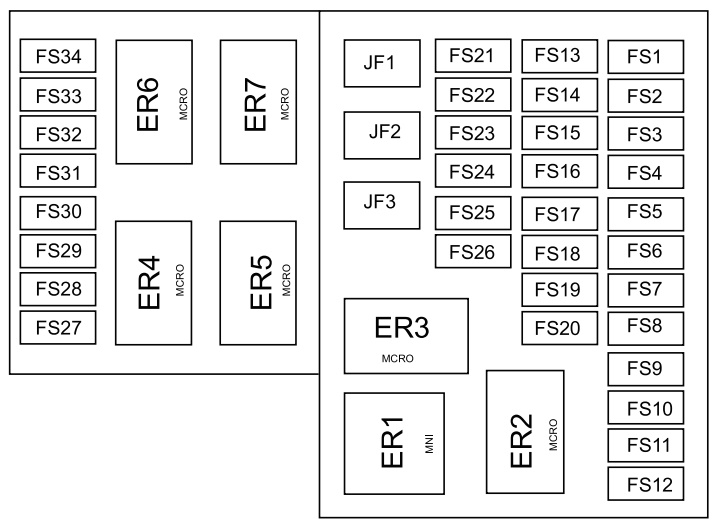

Diagram
Zadanie
| JF1 | 60A — Zarezerwowane |
| JF2 | 40A — Zarezerwowane |
| JF3 | 30A — Zarezerwowane |
| FS1 | 10A — panel sterowania klimatyzacją, przełącznik ogrzewania postojowego |
| FS2 | 10A — Ostrzeżenie o opuszczeniu pasa ruchu, rejestrator danych zdarzeń, moduł monitorowania ciśnienia w oponach, kamera cofania |
| FS3 | 7,5A — aplikacja na telefon komórkowy |
| FS4 | 5A — Czujnik deszczu, czujnik słoneczny, czujnik światła |
| FS5 | 5A — Internet pojazdów |
| FS6 | 10A — Dźwignia zmiany biegów |
| FS7 | 5A — Wyłącznik zapłonu, cewka immobilizera |
| FS8 | 5A — Zarezerwowane |
| FS9 | 10A — Sygnał zwrotny dmuchawy nagrzewnicy tylnej |
| FS10 | 10A — Sygnał zwrotny tylnej dmuchawy |
| FS11 | 25A — Zarezerwowane |
| FS12 | 15A — System wejścia bezkluczykowego |
| FS13 | 5A — Ostrzeżenie o opuszczeniu pasa ruchu, kamera cofania, moduł anteny KL15 |
| FS14 | 5A — Moduł sterujący silnikiem KL15 |
| FS15 | 5A — Elektryczne wspomaganie kierownicy KL15 |
| FS16 | 10A — Jednostka sterująca poduszką powietrzną KL15 |
| FS17 | 10A — Zestaw wskaźników, bramka, system bezkluczykowego dostępu KL15 |
| FS18 | 5A — ABS, ESP, czujnik kąta skrętu KL15 |
| FS19 | 10A — dźwignia zmiany biegów AT/AMT KL15 |
| FS20 | 10A — panele sterowania klimatyzacją, przełącznik poziomowania reflektorów, przełącznik konsoli, stabilizator prądu stałego, moduł holowniczy, czujnik parkowania KL15 |
| FS21 | 10A — Sygnał zwrotny dmuchawy |
| FS22 | 10A — Ogrzewanie lusterka wstecznego |
| FS23 | 10A — Złącze łącza danych (DLC) |
| FS24 | 10A — Sterowanie lusterkiem wstecznym, falownik pokładowy, moduł holowniczy, radio, rejestrator zdarzeń, dmuchawa przednia, dmuchawa tylna, PEPS ACC |
| FS25 | 15A — Zapalniczka ACC |
| FS26 | 10A — Bramka, moduł sterujący nadwoziem, moduł sterujący skrzynią biegów ACC |
| FS27 | Skryty |
| FS28 | Skryty |
| FS29 | Skryty |
| FS30 | Skryty |
| FS31 | Skryty |
| FS32 | Skryty |
| FS33 | Skryty |
| FS34 | Skryty |
| ER1 | Przekaźnik dmuchawy tylnej |
| ER2 | Przekaźnik IG1 |
| ER3 | Przekaźnik ACC |
| ER4 | Przekaźnik odmrażania tylnego |
| ER5 | Skryty |
| ER6 | Skryty |
| ER7 | Skryty |
Za działanie bezpiecznika odpowiada bezpiecznik 15A FS25.
Skrzynka bezpieczników komory silnika

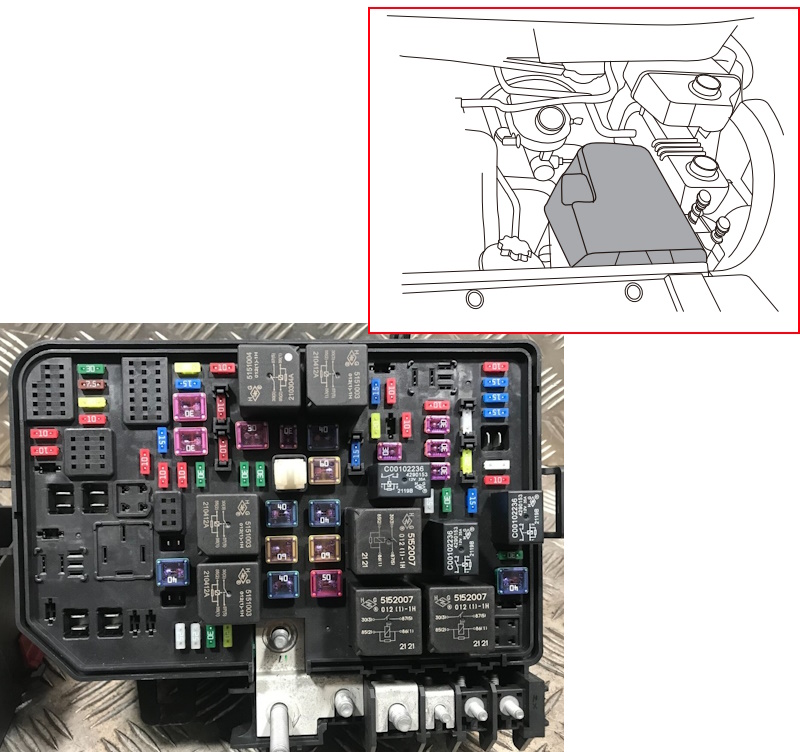

Skrzynka bezpieczników w komorze przedniej znajduje się po prawej stronie ściany komory, u dołu maski (patrząc od przodu pojazdu). Dostęp do bezpiecznika jest możliwy po zdjęciu pokrywy
skrzynki bezpieczników w komorze przedniej. Bezpieczniki w skrzynce bezpieczników w komorze przedniej można zidentyfikować po etykiecie wydrukowanej z tyłu pokrywy skrzynki bezpieczników.

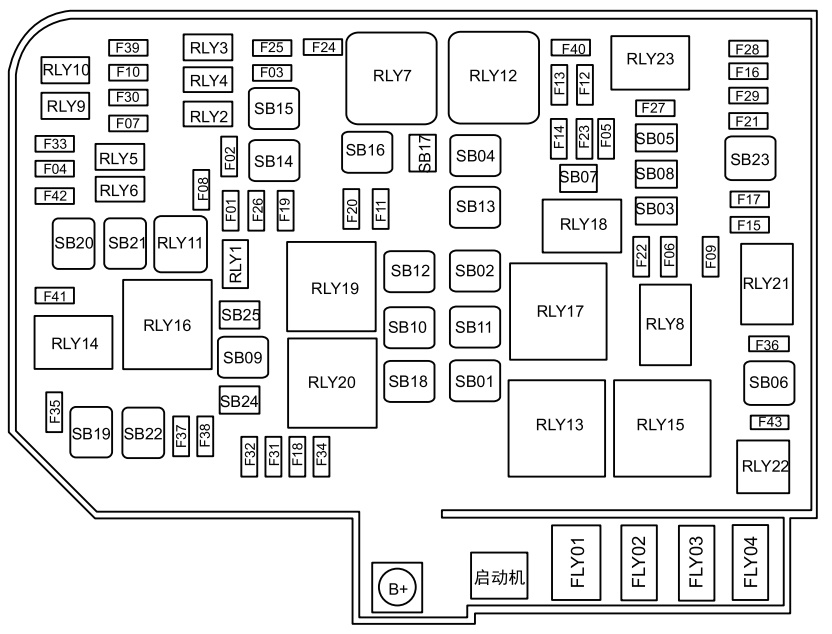

Diagram
Oznaczenie
| Mucha01 | 250A — Alternator |
| Mucha02 | 100A — Elektryczne wspomaganie kierownicy |
| Mucha03 | 80A — Wentylator elektryczny 1 |
| Mucha04 | 80A — Wentylator elektryczny 2 |
| SB01 | 50A — Wentylator chłodzący 1 |
| SB02 | 40A — Wentylator chłodzący 2 |
| SB03 | 30A — Odmgławianie |
| SB04 | 40A — Zestaw wskaźników, Internet pojazdów, duży ekran, DC/DC |
| SB05 | 30A — IGN |
| SB06 | 40A — ACC |
| SB07 | 30A — Wycieraczka przednia |
| SB08 | 30A — pedał elektryczny |
| SB09 | 40A — Dmuchawa tylna |
| SB10 | 40A — HCU |
| SB11 | 40A — pompa ABS/ESP |
| SB12 | 40A — Dmuchawa przednia |
| SB13 | 60A — Świeca żarowa |
| SB14 | 30A — Moduł sterowania skrzynią biegów, zespół stabilizatora prądu stałego |
| SB15 | 30A — Zamek centralny, oświetlenie wnętrza |
| SB16 | 30A — Światło zewnętrzne |
| SB17 | 30A — Rozrusznik |
| SB18 | 40A — Dmuchawa nagrzewnicy tylnej |
| SB19 | 50A — Zarezerwowane |
| SB20 | 40A — Zarezerwowane |
| SB21 | 30A — Zarezerwowane |
| SB22 | 40A — Zarezerwowane |
| SB23 | 30A — Zarezerwowane |
| SB24 | 15A — Ogrzewanie siedzeń |
| SB25 | 25A — Zarezerwowane |
| F01 | 10A — sprężarka klimatyzacji |
| F02 | 15A — Klakson |
| F03 | 15A — Światło przeciwmgielne przednie |
| F04 | 10A — Światło do jazdy dziennej |
| F05 | 10A — GCU/HCU |
| F06 | 30A — Podgrzewacz paliwa |
| F07 | 10A — tylny kompresor klimatyzacji |
| F08 | 10A — Bramka 2 |
| F09 | 15A — SCR |
| F10 | 7,5A — światło cofania |
| F11 | 30A — Przód A/C PTC1 |
| F12 | 10A — Zasilanie przekaźnika głównego 1 |
| F13 | 20A — Zasilanie głównego przekaźnika 3, pompa wodna |
| F14 | 20A — Zasilanie przekaźnika głównego 2 |
| F15 | 10A — Moduł sterujący silnikiem |
| F16 | 10A — Moduł sterowania skrzynią biegów (AT/AMT) |
| F17 | 25A — zawór ABS/ESP |
| F18 | 30A — skrzynka bezpieczników w komorze przedniej, klimatyzacja, DLC |
| F19 | 30A — Moduł holowniczy 1 |
| F20 | 30A — Moduł holowniczy 2 |
| F21 | 15A — Radio / jednostka główna MP5 |
| F22 | 25A — Pompa paliwa |
| F23 | 10A — Zarezerwowane |
| F24 | 10A — Sprzężenie zwrotne rozrusznika |
| F25 | 25A — Ogrzewanie postojowe |
| F26 | 10A — Spryskiwacz przedni |
| F27 | 10A — wyłącznik hamulca, zespół stabilizatora prądu stałego, bramka 1 |
| F28 | 10A — Zestaw wskaźników, duży ekran, Internet pojazdów |
| F29 | 15A — Moduł sterowania skrzynią biegów (AT) |
| F30 | 20A — Zarezerwowane |
| F31 | 25A — Elektrycznie sterowana szyba po stronie kierowcy |
| F32 | 25A — Elektrycznie sterowana szyba pasażera z przodu |
| F33 | 10A — Zamek klapy bagażnika |
| F34 | 30A — Zamek centralny |
| F35 | 20A — Zarezerwowane |
| F36 | 30A — Przód A/C PTC2 |
| F37 | 30A — Zarezerwowane |
| F38 | 30A — Zarezerwowane |
| F39 | 30A — Przód A/C PTC3 |
| F40 | 20A — Zarezerwowane |
| F41 | 20A — Zarezerwowane |
| F42 | 20A — Zarezerwowane |
| F43 | 15A — Zarezerwowane |
| RLY1 | Przekaźnik sprężarki klimatyzacji |
| RLY2 | Sztafeta klaksonu |
| RLY3 | Przekaźnik lewego przedniego światła przeciwmgielnego |
| RLY4 | Przekaźnik prawego przedniego światła przeciwmgielnego |
| RLY5 | Przekaźnik lewego światła do jazdy dziennej |
| RLY6 | Przekaźnik prawego światła do jazdy dziennej |
| RLY7 | Przekaźnik rozrusznika |
| RLY8 | Przekaźnik podgrzewacza paliwa |
| RLY9 | Przekaźnik sprężarki klimatyzacji tylnej |
| RLY10 | Przekaźnik światła cofania |
| RLY11 | Skryty |
| RLY12 | Przekaźnik główny |
| RLY13 | Przekaźnik niskiej prędkości wentylatora głównego/pomocniczego |
| RLY14 | Skryty |
| RLY15 | Przekaźnik dużej prędkości głównego wentylatora |
| RLY16 | Skryty |
| RLY17 | Przekaźnik dużej prędkości wentylatora pomocniczego |
| RLY18 | Przekaźnik pompy paliwa |
| RLY19 | Przekaźnik dmuchawy przedniej |
| RLY20 | Przekaźnik dmuchawy tylnego ogrzewania |
| RLY21 | Przekaźnik SCR |
| RLY22 | Skryty |
| RLY23 | Skryty |

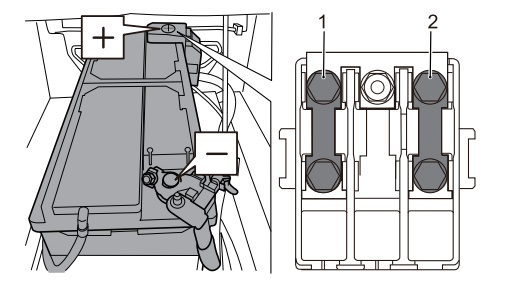

Skrzynka bezpieczników dużej mocy znajduje się na dodatnim biegunie akumulatora.
Diagram
Opis
- 5A – Czujnik baterii
- 500A – Skrzynka bezpieczników w komorze przedniej
Mamy film na ten temat na naszym kanale YouTube. Obejrzyj i zasubskrybuj.
