Faw Besturn x80 to kompaktowy crossover, który produkowany był w latach 2014, 2015, 2016, 2017, 2018, 2019, 2020, 2021, 2022, 2023. W tym czasie model doczekał się aktualizacji. W tym artykule znajdziesz opis bezpieczników i przekaźników Faw Besturn x80 ze schematami skrzynek bezpiecznikowych, lokalizacją oraz zdjęciami przykładów wykonania.
Przedział pasażerski

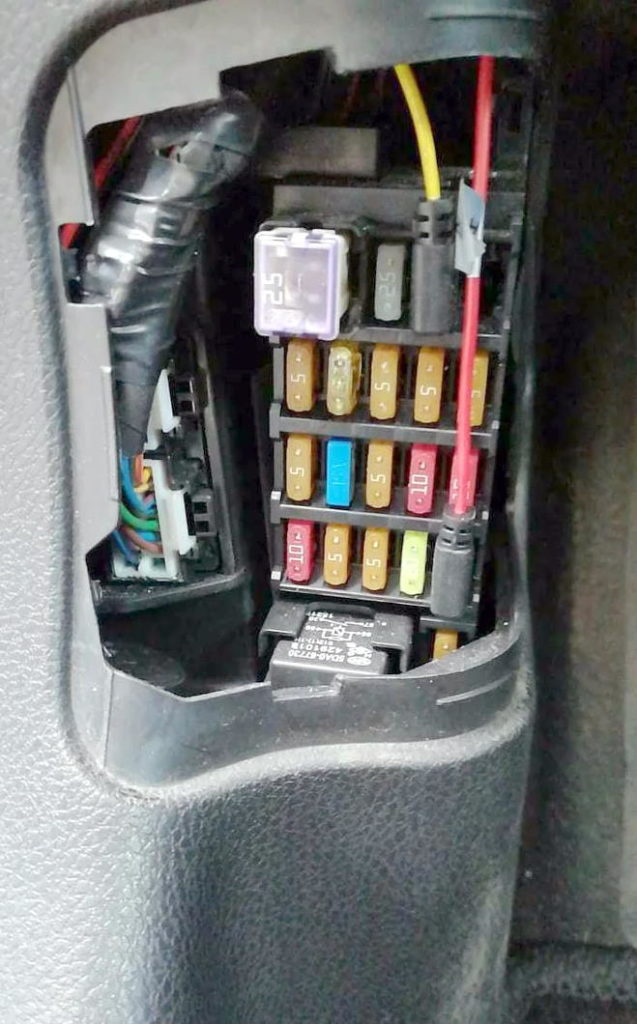

W kabinie pasażerskiej główna skrzynka bezpieczników i przekaźników znajduje się pod tablicą rozdzielczą, po stronie kierowcy, w dolnej części słupka.
Aby uzyskać dostęp, zdejmij pokrywę ochronną.

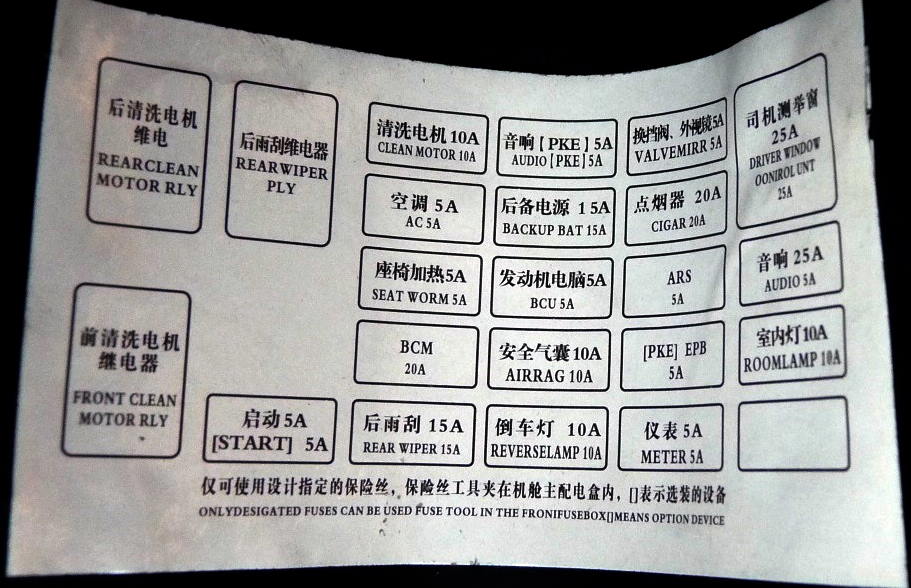

Schemat
Opis
- Przekaźnik silnika czystego z tyłu
- Przekaźnik przedniego silnika czystego
- Przekaźnik wycieraczki tylnej
- Początek – 5A
- Czysty silnik – 5A
- AC – 5A
- Robak siedzenia – 5A
- BCM – 20A
- Wycieraczka tylna – 15А
- AUDIO – 5A
- BAT ZAPASOWY – 15A
- BCU – 5A
- PODUSZKA POWIETRZNA – 10A
- ŚWIATŁO COFANIA – 10А
- ZAWÓR LUSTERKO – 5A
- CYGAR – 20A
- AR – 5A
- EPB – 5A
- LICZNIK -5A
- OKNA KIEROWCY – 25A
- AUDIO – 25A
- LAMPA POKOJOWA – 10A
Komora silnika
Sprawdź oznaczenia elementów na swoich schematach na okładce pudełka.

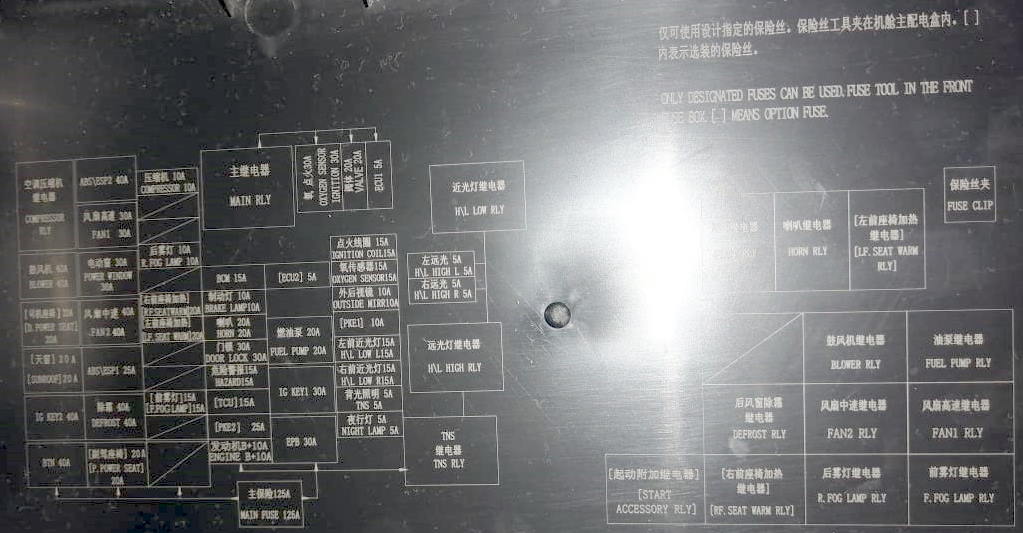

Schemat

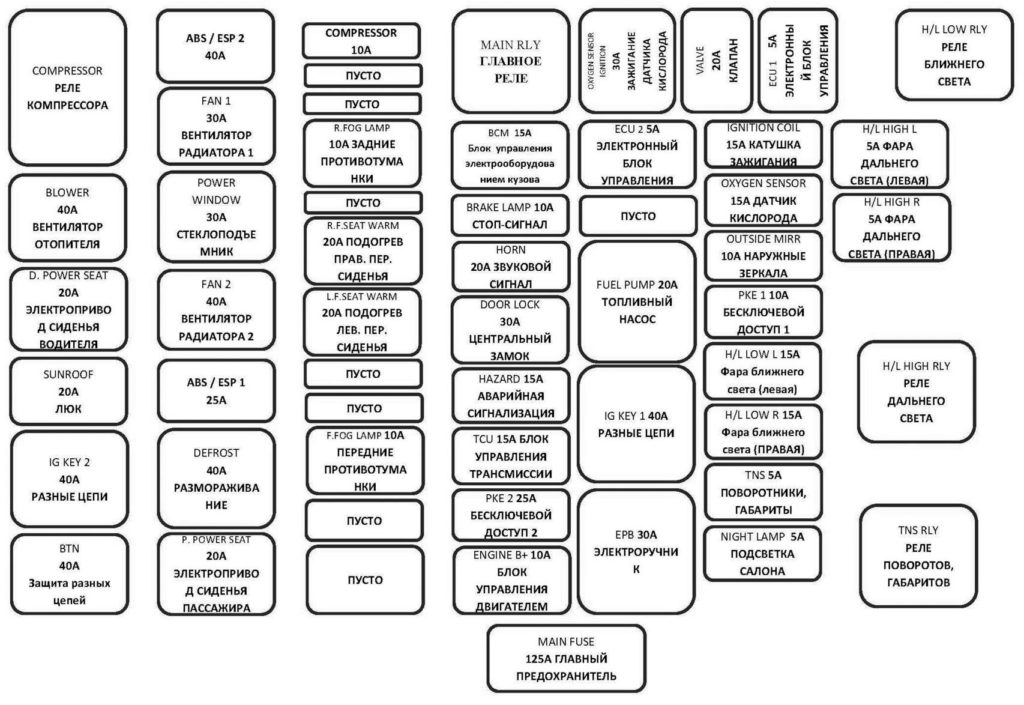

Przeznaczenie

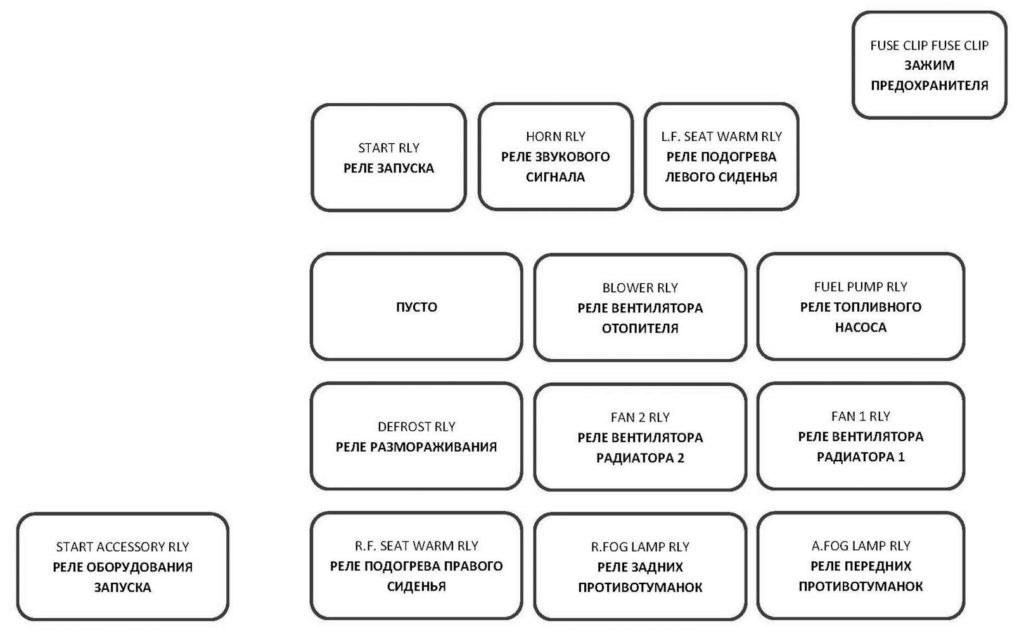

Przekaźnik
To wszystko. Jest coś do dodania – napisz w komentarzach.
