Rodzina samochodów ciężarowych MAN TGS TGX była produkowana w latach 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016. Następnie modele przeszły zmianę stylizacji, a zmodernizowane produkowane są w latach 2017, 2018, 2019, 2020, 2021, 2022, 2023 w różnych modyfikacjach i wersjach. Ogólnie rzecz biorąc, MAN TGS i MAN TGX mają podobne schematy połączeń, zaprojektowane na wspólnych zasadach. W tym materiale można znaleźć opis bezpieczników i przekaźników Man TGS i Man TGX wraz ze schematami skrzynek bezpiecznikowych i ich lokalizacją. Wybierz bezpiecznik odpowiedzialny za zapalniczkę.
Umiejscowienie bezpieczników i przekaźników może różnić się od pokazanego i zależy od roku produkcji, poziomu wyposażenia elektrycznego oraz regionu dostawy pojazdu MAN. Sprawdź informacje na podstawie diagramów znajdujących się z tyłu pokrywy pudełka lub innej dokumentacji technicznej.
Skrzynka bezpieczników i przekaźników
Główna skrzynka bezpieczników i przekaźników znajduje się w desce rozdzielczej po stronie pasażera. Aby uzyskać dostęp, należy odkręcić śruby mocujące (5) w kierunku przeciwnym do ruchu wskazówek zegara, aż do oporu.

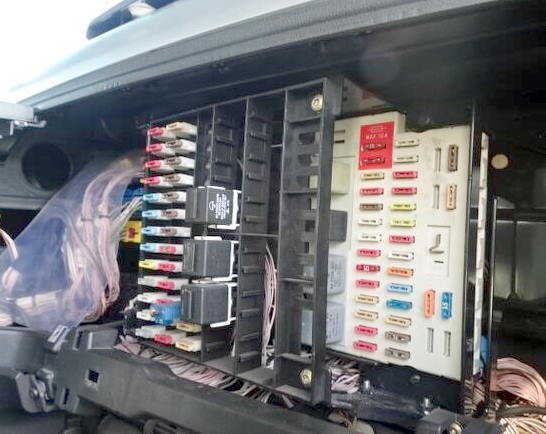

Sam blok będzie wyglądał mniej więcej tak.

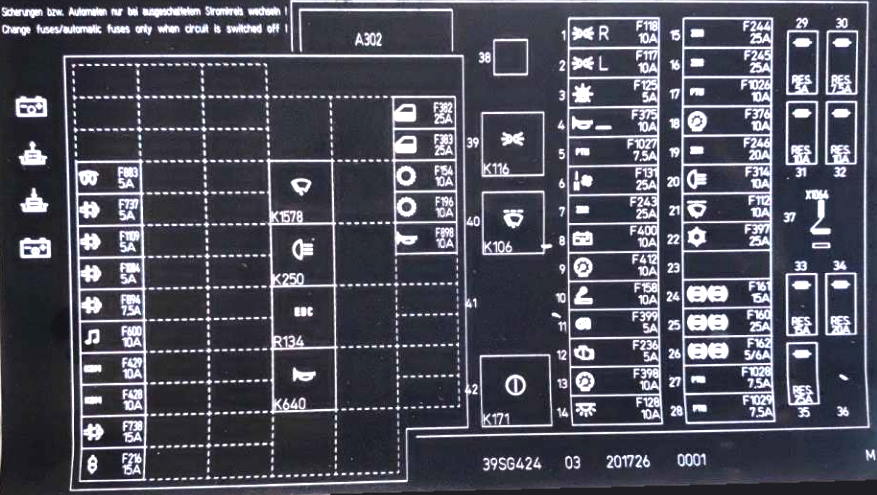

Schemat z pokrywy bloku
Opis
| 1 | Bezpiecznik F118 prawego światła tylnego i światła postojowego prawego |
| 2 | Bezpiecznik F117 lewego tylnego prześwitu i światła postojowego lewego, |
| 3 | Bezpiecznik F125 do oświetlenia tablicy przyrządów, przełączników dźwigniowych, podświetlenia klawiszy wyłączonych, |
| 4 | F375 (zacisk 15) zewnętrzny bezpiecznik kabiny, sygnał |
| 5 | Bezpiecznik zasilania procesora sterującego samochodu F1027 (zacisk 15), |
| 6 | Bezpiecznik wentylatora nagrzewnicy F131 |
| 7 | F243 bezpiecznik zasilania centralnego komputera pokładowego – zasilanie stałe, a nie przez stacyjkę, |
| 8 | Bateria F400 |
| 9 | F412 zasilanie tachospeedografu i wskaźników tablicy przyrządów, (zacisk 30) |
| 10 | Gniazdo zapalniczki F158 |
| 11 | F399 Bezpiecznik ładowania, zasilanie wzbudzenia generatora (zacisk 15) |
| 12 | Zasilanie jednostki EDC F236 (zacisk 15), (schematy połączeń – EDC 7 C32, -EDC 7 D2840, -EDC 6.1) |
| 13 | Tachospeedograf mocy F398 i wskaźniki na desce rozdzielczej, (zacisk 15) |
| 14 | Zasilanie odbiornika F128 (napięcie stałe), |
| 15 | Zasilanie F244 centralnego komputera pokładowego (zacisk 30-1), |
| 16 | Zasilanie F245 centralnego komputera pokładowego (zacisk 30-2), |
| 17 | F1026 zasilanie procesora sterującego pojazdem, |
| 18 | Bezpiecznik kabiny F376 dla odbiorców (zacisk 15), |
| 19 | F246 zasilanie centralnego komputera pokładowego (zacisk 15), |
| 20 | F314 Bezpiecznik światła cofania, |
| 21 | F112 Dostawa wycieraczek i spryskiwaczy przedniej szyby |
| 22 | klimatyzator F397, |
| 23 | zasilacz do palnika elektrycznego F106, |
| 24 | F161 Zasilanie układu EBS/ABS – zawór sterujący hamulcem, |
| 25 | przyczepa F160 EBS\ABS, |
| 26 | F162 Zasilanie sterujące EBS\ABS, |
| 27 | F1028 zasilanie procesora sterującego pojazdu lub jednostki sterującej |
| 28 | F1028 zasilanie procesora sterującego pojazdu lub jednostki sterującej |
| 29 | rezerwa |
| 30 | rezerwa |
| 31 | rezerwa |
| 32 | rezerwa |
| 33 | rezerwa |
| 34 | rezerwa |
| 35 | rezerwa |
| 36 | rezerwa |
| 37 | sweter, |
| 38 | narzędzie |
| 39 | Przekaźnik świateł postojowych i świateł tylnych K116 |
| 40 | Zintegrowany przekaźnik wycieraczek K106 |
| 41 | Przekaźnik palnika elektrycznego K102 |
| 42 | Przekaźnik konsumencki K171 (zacisk 15) |
| Przekaźnik sygnałowy K460 | |
| F382 Elektryczny podnośnik szyb | |
| Elektryczny podnośnik szyb F383 | |
| Zasilanie F371 FFR (zacisk 30) | |
| Zasilanie F372 FFR (zacisk 15) | |
| F400 Bezpiecznik blokady kierownicy | |
| Bezpiecznik drutowy F522 3000 | |
| Bezpiecznik przewodowy F523 3001 |
Za zapalniczkę odpowiada bezpiecznik nr 10 lub F216 .
W pobliżu akumulatora można zainstalować dodatkowe bezpieczniki odpowiedzialne za pracę urządzeń o stałym źródle zasilania i innych urządzeń.
