BYD F3 I generacja była produkowana w latach 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015. W tym czasie model był aktualizowany. W naszym materiale zaprezentujemy opis bezpieczników i przekaźników BYD F3 wraz ze schematami skrzynek bezpiecznikowych, zdjęciami oraz projektami i lokalizacjami. Wybierz bezpiecznik odpowiedzialny za zapalniczkę.
Przeznaczenie bezpieczników i przekaźników może różnić się od pokazanego i zależy od roku produkcji, poziomu wyposażenia elektrycznego oraz regionu, do którego dostarczono samochód.
Contents
Przedział pasażerski
Skrzynka bezpieczników i przekaźników

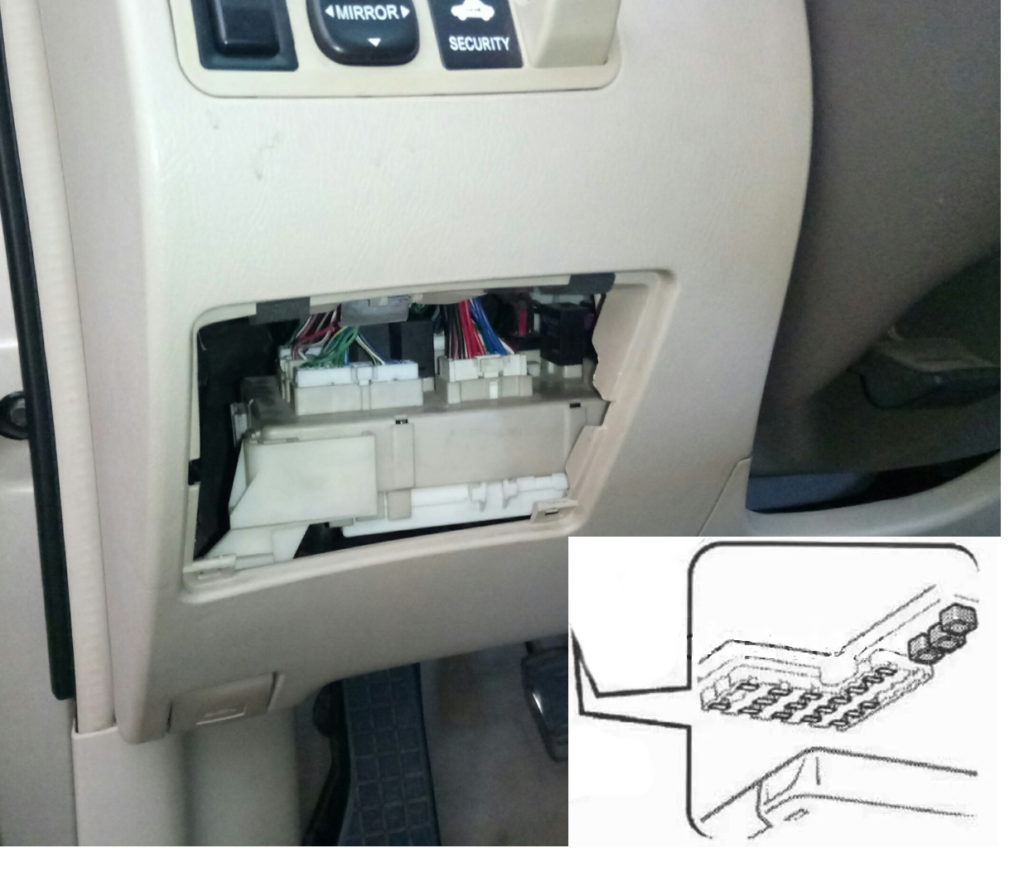

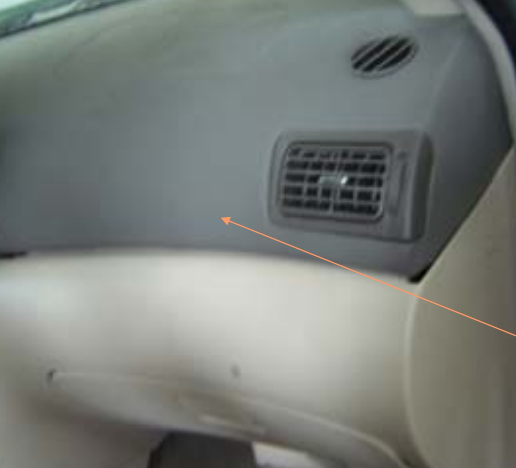

Po lewej stronie, na dole tablicy rozdzielczej, znajduje się skrzynka bezpieczników i przekaźników.

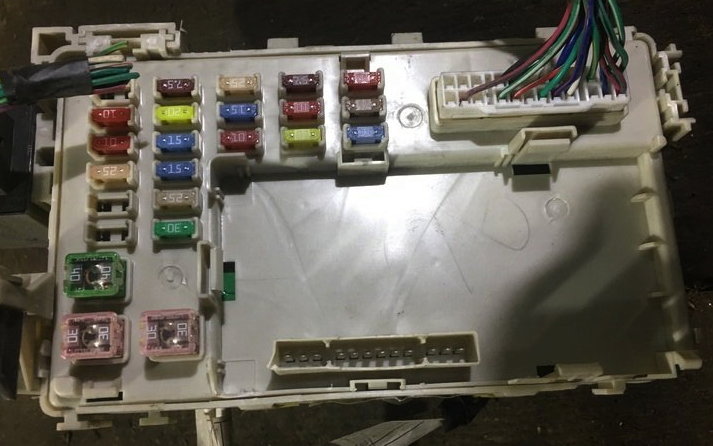

Zdjęcie poglądowe

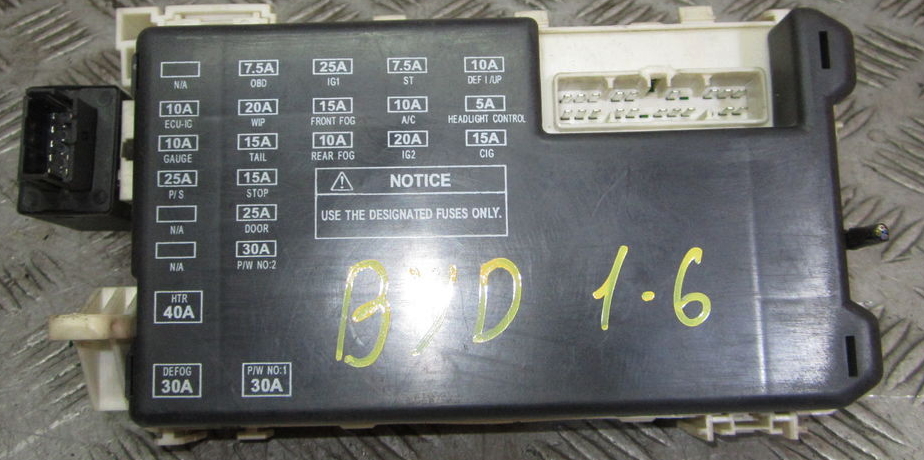

Sprawdź zadanie za pomocą diagramów na okładce bloków.

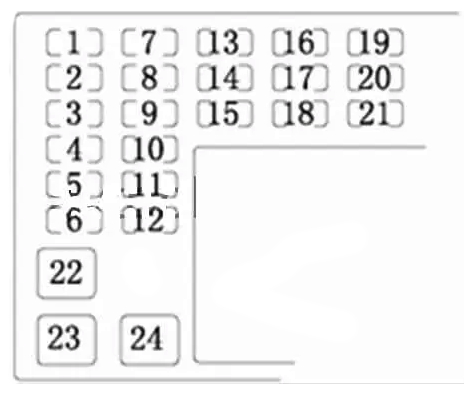

Schemat
Opis
| 1 | — |
| 2 | komputer pokładowy (10A) |
| 3 | zestaw wskaźników (10A) |
| 4 | regulacja pozycji fotela (25A) |
| 5 | — |
| 6 | — |
| 7 | system diagnostyki pokładowej (7,5A) |
| 8 | wycieraczki przedniej szyby (20A) |
| 9 | światła mijania (15A) |
| 10 | światło hamowania (15A) |
| 11 | drzwi (25A) |
| 12 | elektryczne szyby 2 (30A) |
| 13 | zasilacz zapłonu 1# (30A) |
| 14 | przednie światła przeciwmgielne (15A) |
| 15 | tylne światła przeciwmgielne (10A) |
| 16 | rozrusznik (7,5A) |
| 17 | klimatyzator (10A) |
| 18 | zapłon 2# (15A) |
| 19 | grzejnik szklany (10A) |
| 20 | sterownik reflektorów (5A) |
| 21 | zapalniczka (15A) |
| 22 | grzejnik (40A) |
| 23 | podgrzewana tylna szyba (30A) |
| 24 | elektryczne okno 1# (30A) |
Za działanie zapalniczki odpowiada bezpiecznik nr 21 przy 15A.
Na odwrotnej stronie bloku znajdują się elementy przekaźnikowe.

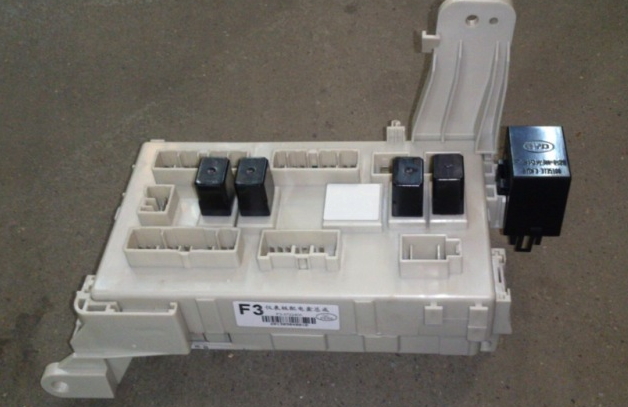

Schemat
Przeznaczenie
- Pompa paliwowa
- Przekaźniki podnośników szyb
- Skryty
- Przekaźnik odszraniacza tylnego
- Przekaźnik zapłonu
- Przekaźnik kierunkowskazów

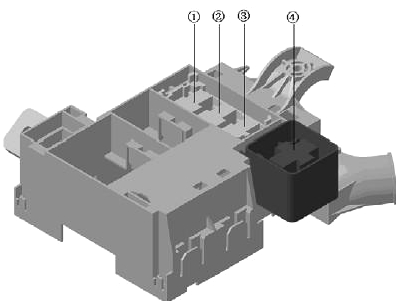

Skrzynka przekaźników
Ta skrzynka przekaźników znajduje się w desce rozdzielczej po stronie pasażera.

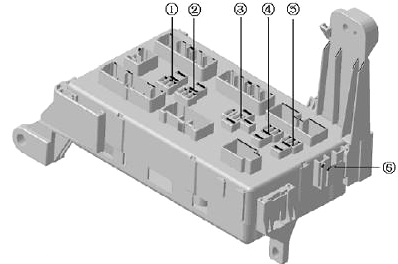

Schemat
Oznaczenie
- Przekaźnik świateł postojowych
- Przekaźnik rozrusznika
- Przekaźnik przednich świateł przeciwmgielnych
- Przekaźnik wentylatora nagrzewnicy
Komora silnika

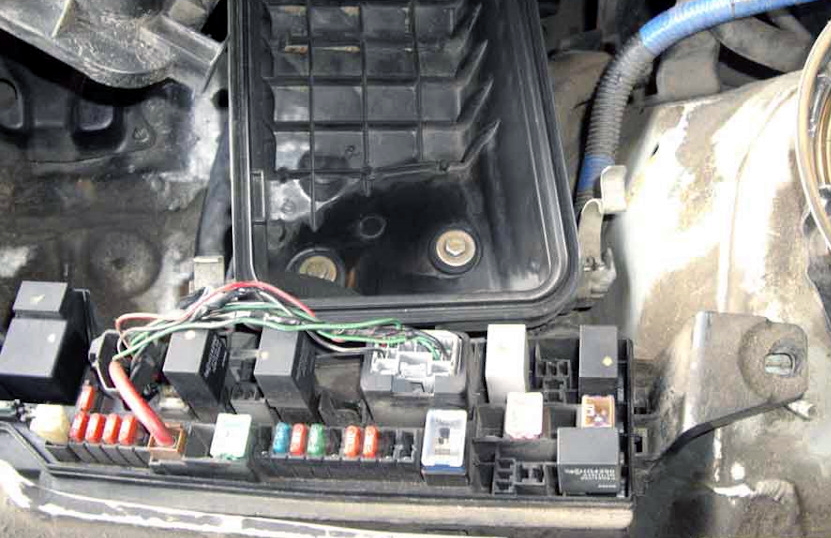

Pod maską w komorze silnika główna skrzynka bezpieczników i przekaźników znajduje się po lewej stronie i jest zamknięta pokrywą ochronną.

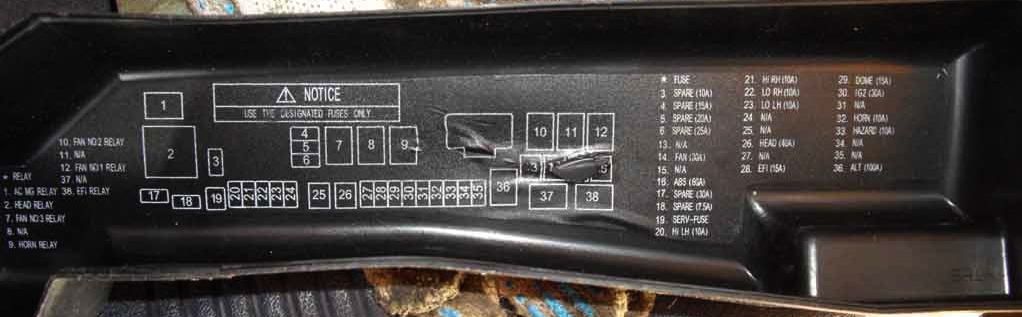

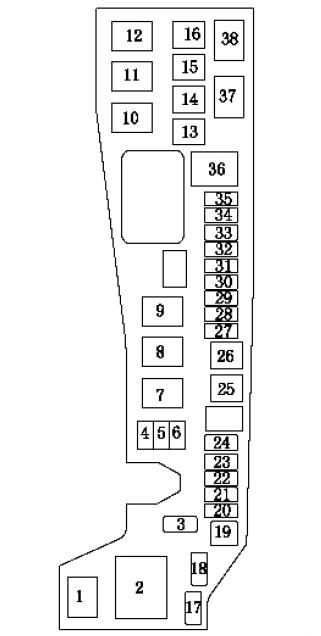

Zdjęcie poglądowe schematu z pokrywy bloku
Schemat
Opis
| 1 | Przekaźnik sprzęgła klimatyzacji |
| 2 | przekaźnik reflektorów |
| 3 | Zapasowe (10A) |
| 4 | Zapasowe (15A) |
| 5 | Zapasowe (20A) |
| 6 | Zapasowe (25A) |
| 7 | Przekaźnik wentylatora 3 |
| 8 | — |
| 9 | Przekaźnik klaksonu |
| 10 | Przekaźnik wentylatora 2 |
| 11 | — |
| 12 | Przekaźnik wentylatora 1 |
| 13 | — |
| 14 | Wentylator (30A) |
| 15 | — |
| 16 | Układ przeciwblokujący ABS (60A) |
| 17 | Zapasowe (30A) |
| 18 | Zapasowe (7,5A) |
| 19 | Pinceta |
| 20 | Lewe światło drogowe (10A) |
| 21 | Prawe światło drogowe (10A) |
| 22 | Prawe światło mijania (10A) |
| 23 | Lewe światło mijania (10A) |
| 24 | — |
| 25 | — |
| 26 | Reflektory (40A) |
| 27 | — |
| 28 | Układ zarządzania silnikiem (15A) |
| 29 | Oświetlenie wewnętrzne (15A) |
| 30 | Zasilacz IG 2# (30A) |
| 31 | — |
| 32 | Róg (10A) |
| 33 | Alarm (10A) |
| 34 | — |
| 35 | — |
| 36 | Główny bezpiecznik zasilania (100A) |
| 37 | — |
| 38 | Główny przekaźnik układu zarządzania silnikiem |
