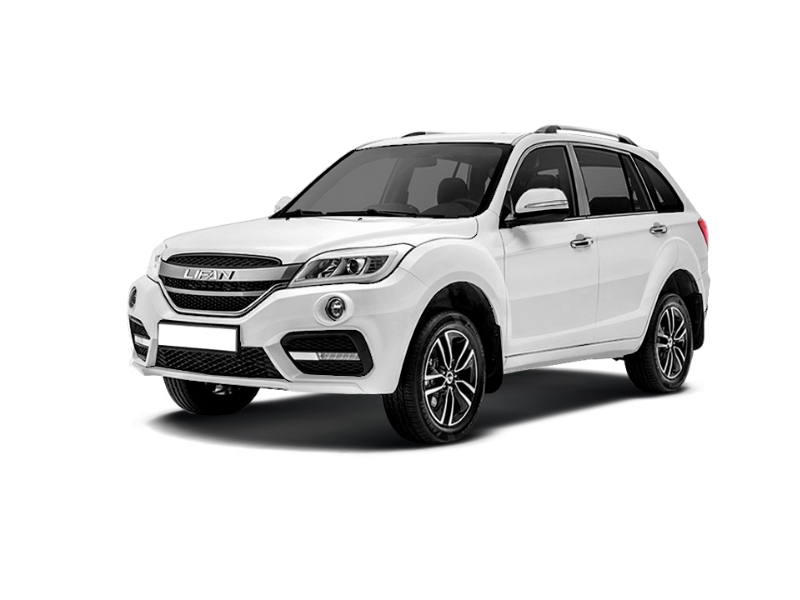

Lifan X60 był produkowany w latach 2011, 2012, 2013, 2014, 2015. Pola tego modelu została odnowiona, a zaktualizowany Lifan X60 FL został wyprodukowany w latach 2016, 2017, 2018, 2019, 2020. W tym materiale znajdziesz opis bezpieczniki i przekaźniki Lifan X60 wraz ze schematami skrzynek bezpiecznikowych, ich lokalizacją oraz zdjęciami ich wykonania. Zwróć uwagę na bezpiecznik zapalniczki.
Liczba bezpieczników i przekaźników w blokach, a także ich przeznaczenie może różnić się od prezentowanej i zależy od poziomu wyposażenia, regionu dostawy i roku produkcji Twojego samochodu.
Contents
Przedział pasażerski
Skrzynka bezpieczników i przekaźników

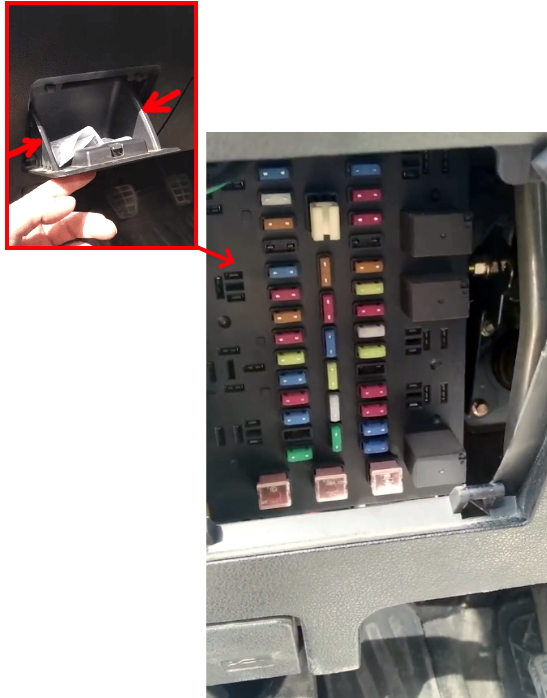

W kabinie pasażerskiej skrzynka bezpieczników i przekaźników znajduje się w dolnej części tablicy rozdzielczej, za schowkiem. Aby uzyskać dostęp do bloku, musisz ścisnąć samo pudełko po bokach.

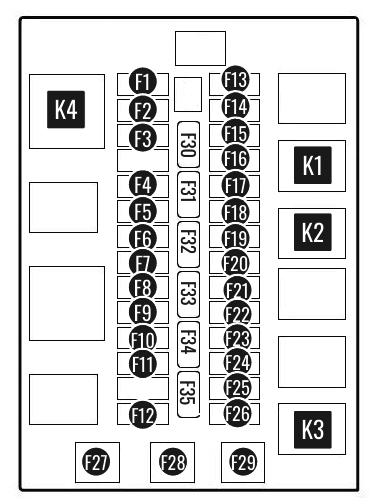

Schemat
Opis
| F1 | Poduszki powietrzne SRS 15A |
| F2 | 25A Wycieraczka przedniej szyby (wycieraczki) i spryskiwacz przednich świateł / światła do jazdy dziennej |
| F3 | Immobilizer 5A (jednostka sterująca alarmem) |
| F4 | Zapalniczka 15A |
| F5 | Lusterko wsteczne 7,5A |
| F6 | 5A Radio (system multimedialny CD/DVD) |
| F7 | 10A Plafony i lampy wewnątrz kabiny (oświetlenie kabiny) |
| F8 | 20A Wycieraczka tylna |
| F9 | 15A Kierunkowskazy (kierunkowskazy) |
| F10 | 10A Światła stopu |
| F11 | 15A Dodatkowe zasilanie |
| F12 | Elektryczne szyby 30A |
| F13 | 15A Radio (multimedialny wyświetlacz wielofunkcyjny) |
| F14 | 10A Zestaw/zestaw wskaźników |
| F15 | Immobilizer 10A (jednostka sterująca alarmem) |
| F 16 | 15A Ogrzewanie/ogrzewanie siedzenia pasażera |
| F17 | 5A Jednostka komfortowa BCM |
| F18 | 20A Szyberdach (elektryczny) |
| F19 | 10A Podgrzewane lusterka boczne |
| F20 | 25A Ogrzewana/ogrzewana tylna szyba |
| F21 | 20A Centralny zamek |
| F22 | 10A Tylne światła przeciwmgielne |
| F23 | 10A Światła cofania |
| F24 | 10A Wyświetlacz wielofunkcyjny, zestaw wskaźników/deska rozdzielcza, szyberdach |
| F25 | 15A Podgrzewane/podgrzewane siedzenia przednie; |
| F26 | 15A Klimatyzacja Klimatyzacja |
| F27 | Zasilacz 40A AM2 |
| F28 | Zasilacz 40A AM1 |
| F29 | 30A Wentylator pieca (nagrzewnicy). |
| F30 | Zapasowy (kopia zapasowa) |
| F31 | Zapasowy (kopia zapasowa) |
| F32 | Zapasowy (kopia zapasowa) |
| F33 | Zapasowy (kopia zapasowa) |
| F34 | Zapasowy (kopia zapasowa) |
| F35 | Zapasowy (kopia zapasowa) |
| Przekaźnik | |
| К1 | Przekaźnik tylnych świateł przeciwmgielnych |
| К2 | Ogrzewany/ogrzewany przekaźnik tylnej szyby |
| К3 | Piec z wentylatorem przekaźnikowym (nagrzewnica) |
| K4 | W pojazdach z przekładnią CVT: Przekaźnik świateł hamowania |
Za działanie zapalniczki odpowiada bezpiecznik o numerach od 4 do 15.
Komora silnika
Skrzynka bezpieczników i przekaźników

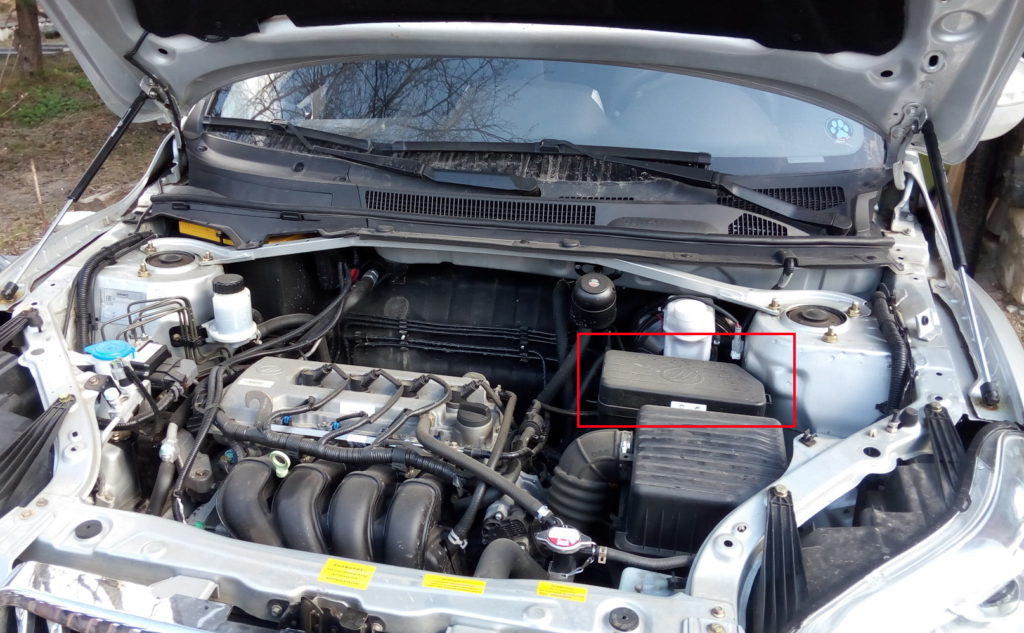

Pod maską, w komorze silnika, po lewej stronie, pomiędzy zębatką a filtrem powietrza, znajduje się główna skrzynka bezpieczników i przekaźników.

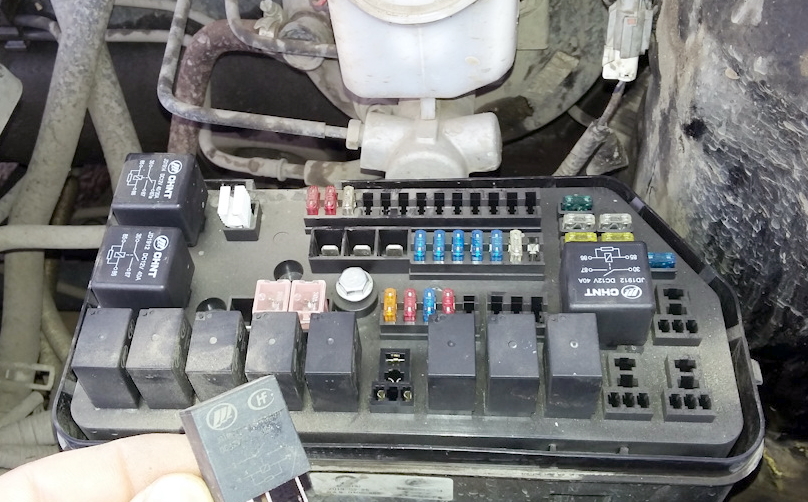

Zdjęcie poglądowe

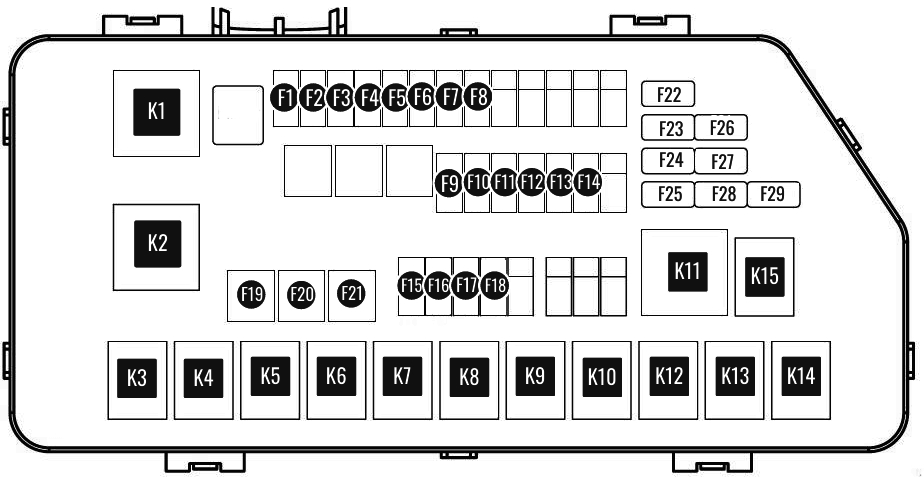

Schemat
Przeznaczenie
| F1 | 10A ECU – jednostka sterująca silnika |
| F2 | Zasilanie 25A IG2 |
| F3 | 10A X60 : Alternator, cewki zapłonowe (IG2); |
| X60 FL : Układ hamulcowy ABS (ABS); | |
| F4 | 5A X60 : Puste; X60 FL: Przedni czujnik tlenu |
| F5 | 15A X60 : Puste; |
| X60 FL : Cewki zapłonowe | |
| F6 | 15A X60 : Puste; |
| X60 FL : Wtryskiwacz/wentylator chłodzący silnik (chłodnica) | |
| F7 | 15A W pojazdach z przekładnią CVT: ECU przekładni CVT |
| F8 | 5A X60 : Puste; |
| 5A X60 FL : Tylny czujnik tlenu | |
| F9 | 15A Światła pozycyjne/oświetlenie wnętrza |
| F10 | Sygnał 15A (sygnał dźwiękowy, klakson) |
| F11 | 15A Przednie światła przeciwmgielne (przednie PTF) |
| F12 | Reflektory świateł drogowych 15A |
| F13 | 15A Światła mijania |
| F14 | 25A do przekaźnika głównego; |
| F15 | Wentylator 5A |
| F 16 | 10A Sprężarka klimatyzacji |
| F17 | 15A Pompa benzyny (pompa paliwa) |
| F18 | 10A Tylne światło przeciwmgłowe; |
| F19 | 25A na głównym przekaźniku |
| F20 | Wysokoobrotowy wentylator chłodnicy (główny) |
| F21 | Wolny (niski) wentylator chłodnicy (opcjonalnie) |
| F22 | Zapasowy (kopia zapasowa) |
| F23 | Zapasowy (kopia zapasowa) |
| F24 | Zapasowy (kopia zapasowa) |
| F25 | Zapasowy (kopia zapasowa) |
| F26 | Zapasowy (kopia zapasowa) |
| F27 | Zapasowy (kopia zapasowa) |
| F28 | Zapasowy (kopia zapasowa) |
| F29 | Zapasowy (kopia zapasowa) |
| Przekaźnik | |
| К1 | Przekaźnik kontroli prędkości wentylatora |
| К2 | X60 : Przekaźnik głównego wentylatora; |
| X60 FL : Przekaźnik niskiej (niskiej) prędkości wentylatora | |
| К3 | X60 : Dodatkowy przekaźnik wentylatora; |
| X60 FL : Przekaźnik dużej prędkości wentylatora | |
| K4 | Przekaźnik sprzęgła magnetycznego sprężarki klimatyzacji |
| K5 | Przekaźnik pompy paliwa (pompa paliwa) |
| K6 | Przekaźnik sygnału (sygnał dźwiękowy, klakson) |
| К7 | Przekaźnik świateł obrysowych/oświetlenia wnętrza |
| K8 | Przekaźnik przednich świateł przeciwmgielnych/do jazdy dziennej (DRL). |
| K9 | Przekaźnik chwilowy świateł drogowych |
| К10 | Przekaźnik świateł drogowych |
| К11 | Główny przekaźnik |
| К12 | Przekaźnik świateł mijania |
| К13 | Przekaźnik rozrusznika |
| К14 | Przekaźnik lampy cofania |
| К15 | Przekaźnik zwalniający wybierak biegów |
Skrzynka bezpieczników zasilania

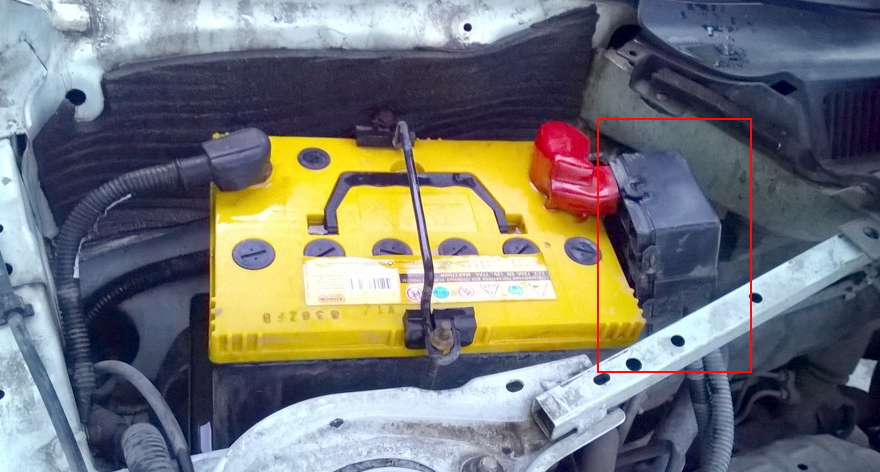

Zespół ten znajduje się obok akumulatora i składa się z wkładek bezpiecznikowych dużej mocy.

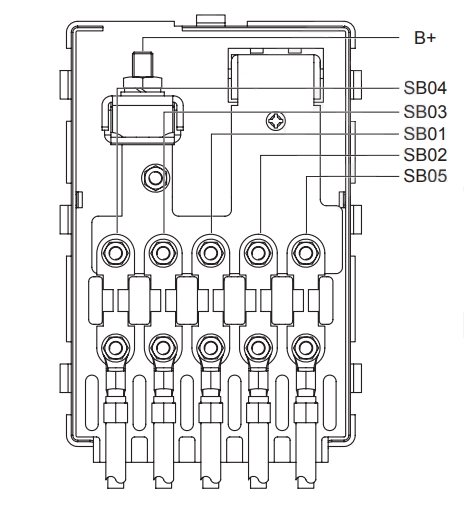

Schemat
Oznaczenie
| SB01 | Zasilanie 60A do kostki montażowej z bezpiecznikami i przekaźnikami pod maską |
| SB02 | Zasilanie 80A do kostki montażowej z bezpiecznikami i przekaźnikami pod maską |
| SB03 | Elektroniczna jednostka sterująca ABS 30A (ECU ABS) |
| SB04 | Elektroniczna jednostka sterująca ABS 40A (ECU ABS) |
| SB05 | Zasilanie 110A do bloku montażowego z bezpiecznikami i przekaźnikami w kabinie |
Jeśli wiesz jak ulepszyć materiał – napisz w komentarzach.
