DongFeng Motor Co to chińska firma motoryzacyjna produkująca zarówno samochody osobowe, jak i ciężarówki. W tej publikacji znajdziesz opis bezpieczników i przekaźników wywrotki Dong Feng 3251 i innych ciężarówek produkowanych na wspólnej bazie (ciągniki, ciężarówki z platformą itp.) wraz ze schematami skrzynek bezpieczników i ich lokalizacją. Osobno wyróżniamy bezpiecznik zapalniczki.
Przeznaczenie bezpieczników i przekaźników może różnić się od pokazanego i zależy od roku produkcji, poziomu wyposażenia i regionu dostawy samochodu. Sprawdź informacje na podstawie diagramów na okładce bloku.
Przedział pasażerski
Skrzynka bezpieczników i przekaźników

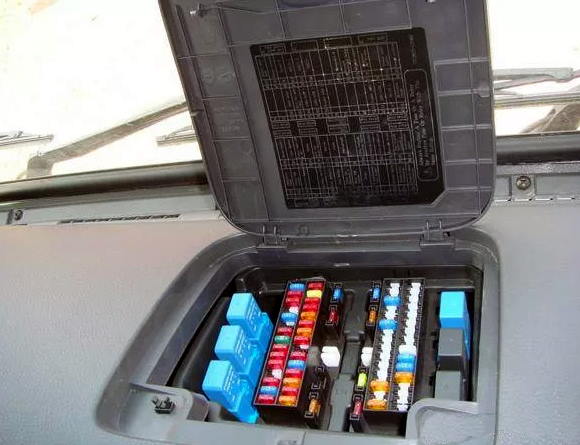

Główna skrzynka bezpieczników i przekaźników znajduje się w górnej części tablicy rozdzielczej, po stronie pasażera.

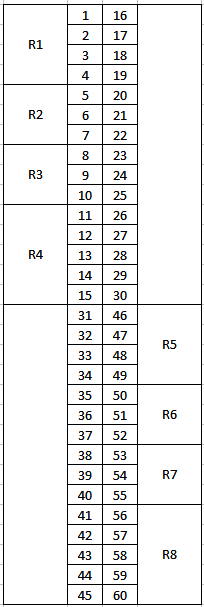

Schemat
Opis
| 1 | 15A Światło stopu i lampka ostrzegawcza |
| 2 | 10A Przednie światło przeciwmgłowe |
| 3 | Lampa obrysowa 10A |
| 4 | |
| 5 | 15A Przekaźnik blokady paliwa |
| 6 | 30A Podgrzewacz paliwa |
| 7 | 10A Lampka kontrolna hamulca |
| 8 | 30A |
| 9 | 10A Tylne światło przeciwmgłowe |
| 10 | 10A Róg |
| 11 | 10A Osuszacz i nagrzewnica powietrza |
| 12 | |
| 13 | 10A Światło kopułowe w kabinie i lampka do czytania przy łóżku |
| 14 | 15A Reflektor świateł drogowych |
| 15 | 10A Reflektor świateł mijania |
| 16 | 10A Sygnał wielofunkcyjny (brzęczyk) |
| 17 | Zapalniczka 20A |
| 18 | Podnośnik platformowy/mechanizm różnicowy 10A WOM |
| 19 | Zasilanie 10A |
| 20 | 5A Sygnał ostrzegawczy |
| 21 | 10A Rozruch zewnętrzny |
| 22 | 5A Zegar |
| 23 | Licznik przebiegu 10A |
| 24 | |
| 25 | 10A Lampka podnóżkowa/boczna lampka do czytania |
| 26 | 15A Czujnik neutralny |
| 27 | 10A Podgrzewacz paliwa na wlocie |
| 28 | 5A Hamulec silnikowy |
| 29 | Przełącznik hamulca 10 A/przekaźnik blokady paliwa |
| 30 | 5A Tablica przyrządów |
| 31 | 15A |
| 32 | 15A Ogrzewanie lusterka wstecznego |
| 33 | 10A Światło tylne |
| 34 | 10A Przełącznik zakresu transmisji |
| 35 | 10A Układ przeciwblokujący / układ kontroli trakcji ABS/ASR1 |
| 36 | 10A Układ przeciwblokujący / układ kontroli trakcji ABS/ASR2 |
| 37 | 25A ABS1 Układ przeciwblokujący przyczepy |
| 38 | |
| 39 | |
| 40 | |
| 41 | |
| 42 | 5A ABS2 Układ przeciwblokujący przyczepy |
| 43 | 5A Układ przeciwblokujący / układ kontroli trakcji ABS/ASR3 |
| 44 | 5A Elektroniczna jednostka sterująca zawieszeniem pneumatycznym ECAS1 |
| 45 | 5A Światło cofania |
| 46 | 15A Centralny zamek drzwi |
| 47 | 5A Silnik szyberdachu |
| 48 | 5A Elektroniczna jednostka sterująca zawieszeniem pneumatycznym ECAS2 |
| 49 | 10A Elektroniczna jednostka sterująca silnikiem EECU1 |
| 50 | 25A Elektroniczna jednostka sterująca silnikiem EECU2 |
| 51 | 10A VEC |
| 52 | |
| 53 | |
| 54 | 25A Klimatyzator |
| 55 | 15A Przełącznik świateł awaryjnych i kierunkowskazów |
| 56 | 15A |
| 57 | 5A Elektryczne wyjście diagnostyczne |
| 58 | 10A Elektryczne wyjście diagnostyczne |
| 59 | Lusterko wsteczne zasilane prądem 15A |
| 60 | 20A Elektryczne szyby |
| R1 | Przekaźnik hamulca |
| R2 | Przekaźnik świateł drogowych |
| R3 | Przekaźnik świateł mijania |
| R4 | Przekaźnik klaksonu |
| R5 | Przekaźnik testowy zmiany biegu na niższy |
| R6 | Przekaźnik w serii 1 |
| R7 | Przekaźnik w serii 2 |
| R8 | Przekaźnik DB2 |
Za zapalniczkę odpowiada bezpiecznik nr 17 na 20A.
Skrzynka przekaźników
Znajduje się pod deską rozdzielczą, również po stronie pasażera.
Schemat
Przeznaczenie
- Przekaźnik lewego kierunkowskazu
- Przekaźnik prawego kierunkowskazu
- Przekaźnik położenia ACC
- Przekaźnik blokady paliwa 1
- Przekaźnik przednich świateł przeciwmgłowych
- Przekaźnik blokady paliwa 2
- Przekaźnik świateł postojowych
- Przekaźnik tylnych świateł przeciwmgłowych
- Przekaźnik VECU
- Przekaźnik przełącznika SPL wyboru biegu
- Przekaźnik neutralny
- Przekaźnik zwalniacza hamulca
- Przekaźnik lusterka wstecznego
- Przekaźnik wycieraczek
- Przekaźnik nagrzewnicy
- Przekaźnik sprężarki klimatyzacji
Poza tymi blokami można zainstalować dodatkowe elementy zabezpieczające.
To wszystko. Jeśli masz coś do dodania – napisz w komentarzach.
