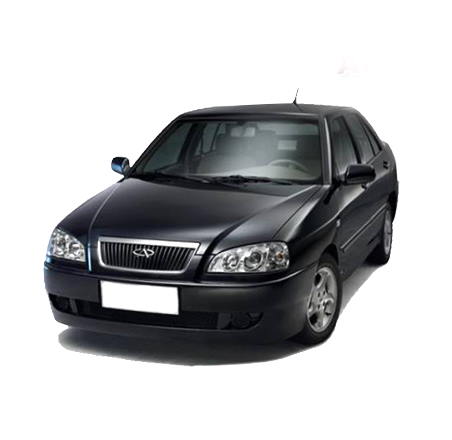

Chery A15 produkowana była w latach 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011 i 2012, z silnikiem o pojemności 1,6 litra. W tym czasie model został odnowiony. Znany również jako Chery A168, Chery Cowin, Chery Flagcloud, Chery Qiyun . W naszym artykule znajdziesz opis bezpieczników i przekaźników Chery A15 wraz ze schematami i lokalizacją skrzynek bezpiecznikowych.
Przeznaczenie bezpieczników i przekaźników może różnić się od pokazanego i zależy od roku produkcji oraz poziomu wyposażenia elektrycznego Twojego samochodu.
Contents
Przedział pasażerski

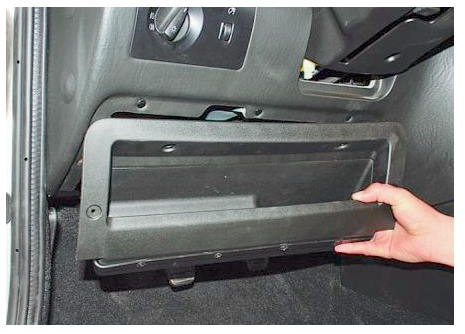

W kabinie skrzynka bezpieczników i przekaźników znajduje się na dole deski rozdzielczej po stronie kierowcy, za półką. Aby uzyskać dostęp do urządzenia, należy odkręcić mocowania półki i ją wyjąć.

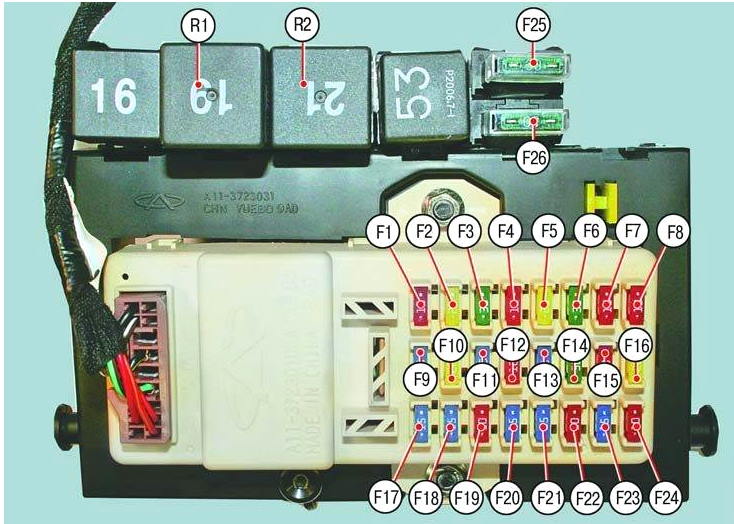

Schemat
Opis
| F1 | 10A Oświetlenie tablicy rejestracyjnej (oświetlenie tablicy rejestracyjnej) |
| F2 | 20A Ogrzewana/ogrzewana tylna szyba |
| F3 | 30A Wentylator elektryczny pieca (ogrzewacz kabiny) |
| F4 | 10A Zapasowy (rezerwa) |
| F5 | 20A Zapasowy (rezerwa) |
| F6 | 30A Elektryczne szyby, centralny zamek |
| F7 | 10A Oświetlenie tablicy przyrządów |
| F8 | 10A Światła cofania, czujnik prędkości pojazdu |
| F9 | 15A Szyberdach (elektryczny, jeśli jest na wyposażeniu) |
| F10 | 20A Reflektory świateł mijania i drogowych (przełącznik) |
| F11 | 15A Wycieraczka szyby przedniej (wycieraczki przednie) |
| F12 | 10A Zapasowy (rezerwa) |
| F13 | 15A Światła przeciwmgielne i światła (przednie i tylne światła przeciwmgielne) |
| F14 | 30A Czujnik termiczny / wyłącznik termiczny (układ klimatyzacji) |
| F15 | 10A Kierunkowskazy (kierunkowskazy) |
| F 16 | Lusterka boczne zasilane prądem 20A |
| F17 | Sprzęgło sprężarki klimatyzacji 15A |
| F18 | 15A Radio (system audio), oświetlenie wnętrza (lampy, lampy sufitowe), oświetlenie schowka podręcznego (schowek) |
| F19 | 10A Kombinacja/zestaw instrumentów |
| F20 | 15A Zapasowy (rezerwa) |
| F21 | Sygnał 15A (sygnał dźwiękowy, klakson) |
| F22 | Światła stopu 10A |
| F23 | Zapalniczka samochodowa 15A (gniazdo przednie/ładowarka) |
| F24 | 10A Sygnalizacja awaryjna (gang awaryjny) |
| F25 | Układ hamulcowy ABS 30A (abs, elektrozawór) |
| F26 | Układ hamulcowy ABS 30A (abs, pompa hydrauliczna) |
| R1 | Przekaźnik wycieraczki przedniej szyby (wycieraczki). |
| R2 | Przekaźnik alarmowy (gang awaryjny) |
Za działanie zapalniczki odpowiada bezpiecznik nr 23 przy 15A.
Komora silnika

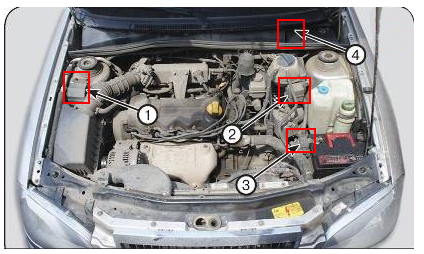

Pod maską Chery A15 mieszczą się 4 skrzynki z bezpiecznikami i przekaźnikami.
Zdjęcie poglądowe
Przeznaczenie

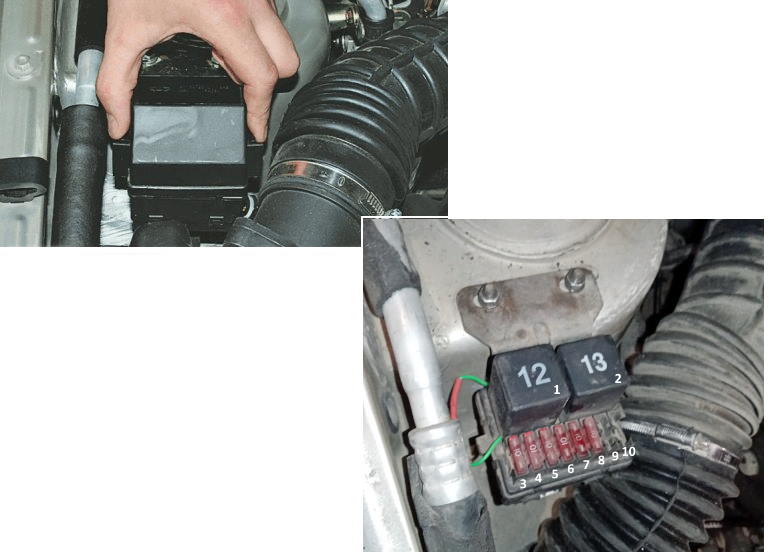

Skrzynka bezpieczników 1

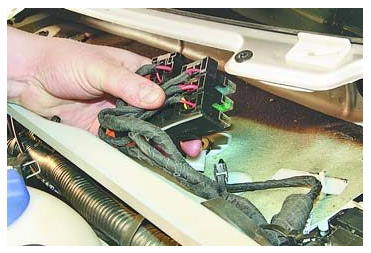

Znajduje się na prawym słupku i zamykany jest pokrywą ochronną.
Schemat
Oznaczenie
| 1 | Przekaźnik reflektorów |
| 2 | Przekaźnik klimatyzacji |
| 3 | 10A Światła mijania – prawy reflektor |
| 4 | 10A Światło pozycyjne – prawy reflektor |
| 5 | 10A Światło drogowe – prawy reflektor |
| 6 | 10A Światła mijania – lewy reflektor |
| 7 | 10A Światło pozycyjne, lewy reflektor |
| 8 | 10A Światło drogowe – lewy reflektor |
| 9 | rezerwa |
| 10 | rezerwa |

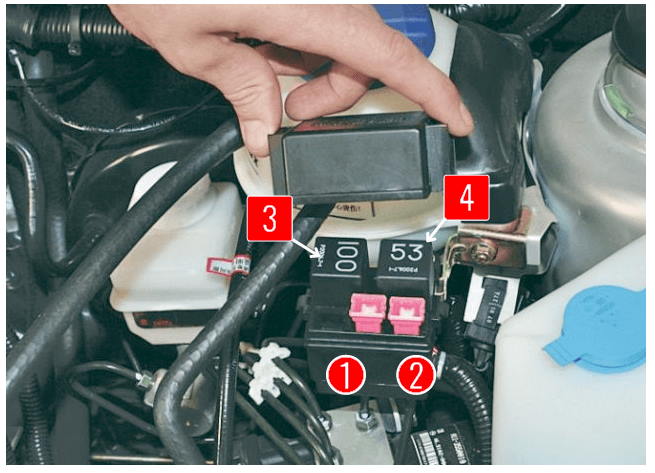

Skrzynka bezpieczników 2
Znajduje się w pobliżu lewego słupka.
Schemat
Opis
- 30A Elektryczny wentylator chłodnicy o niskiej prędkości (układ chłodzenia silnika)
- 30A Wysokoobrotowy elektryczny wentylator chłodnicy (układ chłodzenia silnika)
- Przekaźnik dużej prędkości wentylatora chłodnicy (wysoka prędkość), układ chłodzenia silnika
- Przekaźnik niskiej prędkości wentylatora chłodnicy (niska prędkość), układ chłodzenia silnika

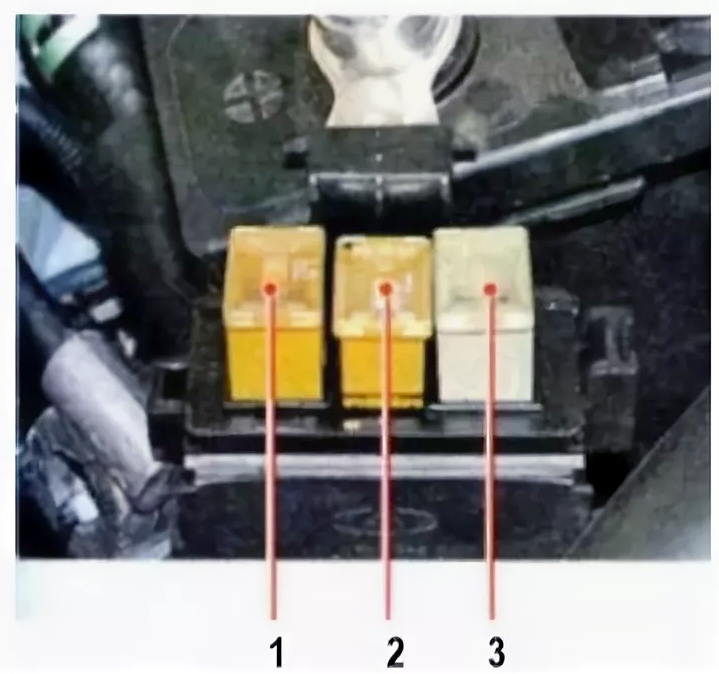

Skrzynka bezpieczników 3
Mocowany do dodatniego bieguna akumulatora.
Schemat
Przeznaczenie
- 60A Moc ogólna
- Układ hamulcowy ABS 60A (abs), sterownik silnika
- Rozrusznik 120A

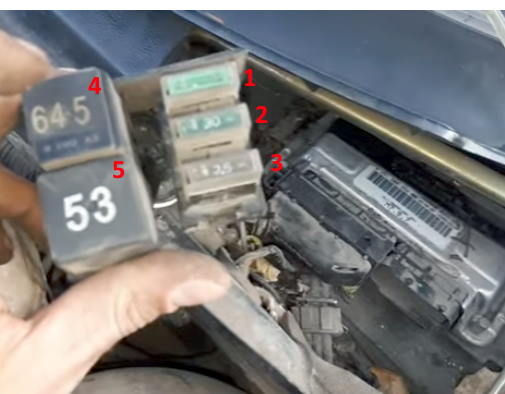

Skrzynka bezpieczników 4
Montuje się go w skrzynce wlotu powietrza obok elektronicznej jednostki sterującej silnika (ECU). Aby uzyskać dostęp, należy zdjąć osłonę czołową.
Schemat
Oznaczenie
- Bezpiecznik pompy paliwa 15A (pompa paliwa)
- 30A Główny obwód przekaźnika
- 7,5A Zasilanie sterownika silnika (ECU, ECU)
- Główny przekaźnik
- Przekaźnik pompy paliwa (pompa paliwa)

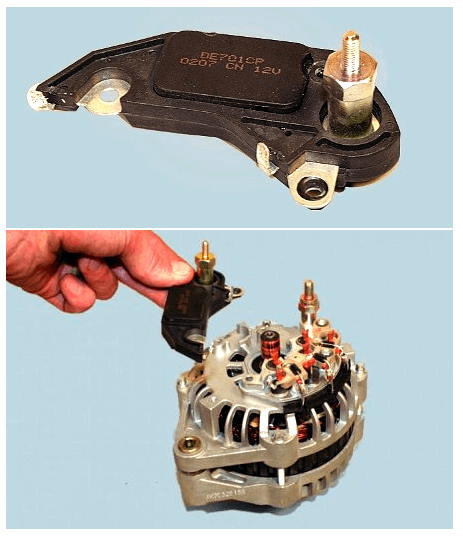

Przekaźnik generatora znajduje się osobno – w samym generatorze i aby uzyskać do niego dostęp, należy zdemontować sam generator.
Znalazłeś błąd lub wiesz jak ulepszyć materiał – napisz w komentarzach.
