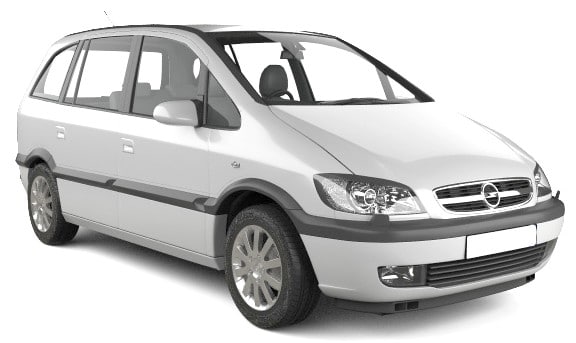

Kompaktowy MPV Opel Zafira A , pierwsza generacja gamy modeli Opla Zafira , był produkowany w latach 1999, 2000, 2001, 2002, 2003, 2004 i 2005. W niektórych krajach znany jest pod nazwą Vauxhall Zafira A. W tym materiale przedstawimy opis skrzynek bezpieczników i przekaźników Zafiry A wraz ze schematami i zdjęciami. Podkreślmy bezpiecznik odpowiedzialny za zapalniczkę.
Przyporządkowanie bezpieczników i przekaźników może różnić się od pokazanego i zależy od roku produkcji, kraju dostawy oraz poziomu wyposażenia Twojego Opla Zafiry A.
Contents
Przedział pasażerski
Skrzynka bezpieczników znajduje się pod deską rozdzielczą za schowkiem. Aby się do niego dostać należy lekko ścisnąć obie boczne ścianki, całkowicie opuścić schowek i rozłączyć. Następnie za pomocą monety obróć śruby mocujące o 90 ° i wyjmij uchwyt schowka.
Typ 1
Schemat
Opis
| R1 | – |
| R2 | Przekaźnik klaksonu |
| R3 | Przekaźnik świateł drogowych reflektorów |
| R4 | Przekaźnik wycieraczki tylnej |
| R5 | Przekaźnik podgrzewanego lusterka |
| R6 | Przekaźnik świateł przeciwmgłowych |
| R7 | Przekaźnik tylnych świateł przeciwmgłowych |
| R8 | Przekaźnik kierunkowskazów – prawy |
| R9 | Przekaźnik kierunkowskazów – lewy |
| R10 | Nadajnik sygnału audio telefonu |
| R11 | – |
| R12 | Przekaźnik silnika wycieraczek szyby przedniej |
| R13 | – |
| R14 | Przekaźnik podgrzewanej szyby tylnej |
| R15 | Wielofunkcyjna jednostka sterująca |
| 1 | – |
| 2 | 30A) Ogrzewanie siedzenia/ogrzewanie klimatyzatora |
| 3 | Ogrzewanie / klimatyzacja |
| 5 | – |
| 6 | 10A Reflektor prawy – światła mijania, regulacja zasięgu reflektorów |
| 7 | 10A Wymiary przód/tył (prawy), oświetlenie tablicy rejestracyjnej |
| 8 | 10A RH reflektor-światło drogowe |
| 9 | 30A Pompa spryskiwacza reflektorów |
| 10 | Brzęczyk 15A |
| 11 | 20A Centralny zamek |
| 12 | 15A Światła przeciwmgielne |
| 13 | Wyświetlacz wielofunkcyjny 7,5A |
| 14 | Silnik wycieraczek 30A |
| 15 | 7,5A Elektryczne szyby, szyberdach, elektrycznie sterowane lusterka zewnętrzne |
| 16 | 10A Tylne światło przeciwmgłowe |
| 17 | Elektryczne szyby 30A |
| 18 | 7,5A Sterowanie zasięgiem reflektorów |
| 19 | – |
| 20 | Elektryczne szyby 30A |
| 21 | 7,5А Zawór blokujący kluczyk w stacyjce (automatyczna skrzynia biegów), zabezpieczenie przed kradzieżą, system audio |
| 22 | 15A Kierunkowskazy/światła awaryjne, wyświetlacz wielofunkcyjny, komputer pokładowy, kierunkowskazy |
| 23 | 10A Układ przeciwblokujący hamulce (ABS), wspomaganie kierownicy |
| 24 | 10A Reflektor lewy – światła mijania, regulacja zasięgu reflektorów |
| 25 | 10A Lampa przednia/tylna (lewa), oświetlenie tablicy rejestracyjnej |
| 26 | Reflektor 10A LH – światła drogowe |
| 27 | – |
| 28 | 20A Lampa wewnętrzna |
| 29 | 10A Kierunkowskaz/światło awaryjne, lampa oświetlenia wnętrza |
| 30 | Właz 30A |
| 31 | – |
| 32 | 10A Instalacja oświetlenia dziennego, zabezpieczenie przed kradzieżą |
| 33 | 20A Złącze elektryczne przyczepy – zacisk 30 |
| 34 | 20A System audio, wyświetlacz wielofunkcyjny |
| 35 | 10A Jednostka sterująca automatycznej skrzyni biegów, jednostka sterująca silnika wentylatora chłodzącego, układ klimatyzacji |
| 36 | 20A Ogrzewanie siedzenia, bezpiecznik zapalniczki |
| 37 | – |
| 38 | 10A Światła stopu, układ sterowania automatyczną skrzynią biegów, wyświetlacz wielofunkcyjny, tempomat |
| 39 | 7,5A Jednostka sterująca automatycznej skrzyni biegów, jednostka sterująca silnika wentylatora chłodzącego, układ klimatyzacji |
| 40 | 7,5A Jednostka sterująca silnika wentylatora chłodzącego, klimatyzacja |
| 41 | 10A Podgrzewane lusterka |
W tej wersji za zapalniczkę odpowiada bezpiecznik nr 36, 20A.
Typ 2
Schemat
Schemat
Przeznaczenie
| R1 | – |
| R2 | Przekaźnik klaksonu |
| R3 | Przekaźnik świateł drogowych reflektorów |
| R4 | Przekaźnik wycieraczki tylnej |
| R5 | Przekaźnik podgrzewanego lusterka |
| R6 | Przekaźnik świateł przeciwmgłowych |
| R7 | Przekaźnik tylnych świateł przeciwmgłowych |
| R8 | Przekaźnik – przerywacz kierunkowskazów |
| R9 | Przekaźnik przerywacza kierunkowskazów |
| R10 | Nadajnik sygnału audio telefonu |
| R11 | Konwerter sygnału czujnika prędkości koła |
| R12 | Przekaźnik silnika wycieraczek szyby przedniej |
| R13 | Przekaźnik lampy wewnętrznej |
| R14 | Przekaźnik podgrzewanej szyby tylnej |
| R15 | Wielofunkcyjna jednostka sterująca |
| 1 | – |
| 2 | (30A) Nagrzewnica/ogrzewanie siedzeń klimatyzatora |
| 3 | (40A) Ogrzewana tylna szyba |
| 4 | – |
| 5 | – |
| 6 | (10A) Reflektor prawy – światła mijania, regulacja zasięgu reflektorów |
| 7 | (10A) Lampy boczne/tylne prawe, oświetlenie tablicy rejestracyjnej |
| 8 | (10A) Prawy reflektor – światło drogowe |
| 9 | (30A) Pompa spryskiwaczy reflektorów |
| 10 | (15A) Róg |
| 11 | (20A) Centralny zamek |
| 12 | (15A) Światła przeciwmgielne |
| 13 | (5A) Wyświetlacz wielofunkcyjny |
| 14 | (30A) Silnik wycieraczek szyby przedniej, szyberdach (kabriolet) |
| 15 | (5A) Elektrycznie sterowane szyby, szyberdach, elektrycznie sterowane lusterka zewnętrzne, oświetlenie wewnętrzne, zabezpieczenie przed kradzieżą |
| 16 | (10A) Tylne światło przeciwmgłowe |
| 17 | (30A) Elektryczne szyby |
| 18 | (5A) Regulacja reflektorów, oświetlenie tablicy rejestracyjnej |
| 19 | (10A) System audio, telefon, wyświetlacz wielofunkcyjny |
| 20 | (30A) Elektryczne szyby |
| 21 | (5A) Zawór blokujący klucz E/m w stacyjce (automatyczna skrzynia biegów), system antykradzieżowy, system audio, telefon |
| 22 | (15A) Kierunkowskazy/światła awaryjne, wyświetlacz wielofunkcyjny, komputer pokładowy, kierunkowskazy |
| 23 | (10A) Układ przeciwblokujący (ABS), wspomaganie kierownicy |
| 24 | (10A) Reflektor lewy – światła mijania, regulacja zasięgu reflektorów |
| 25 | (10A) Lewa lampa boczna/tylna, oświetlenie tablicy rejestracyjnej |
| 26 | (10A) Reflektor lewy – światło drogowe |
| 27 | (2A) Napęd dachu chowanego |
| 28 | (5A) Pompa oświetlenia wnętrza |
| 29 | (10A) Kierunkowskaz/lampa ostrzegawcza, lampa wewnętrzna, układ sterowania automatyczną skrzynią biegów |
| 30 | (30A) Szyberdach |
| 31 | (20A) Układ spryskiwania/wycierania tylnej szyby |
| 32 | (10A) Układ oświetlenia do jazdy dziennej, pozostawione światło ostrzegawcze, zabezpieczenie przed kradzieżą, moduł sterujący immobilizera |
| 33 | (20A) Złącze elektryczne przyczepy – zacisk 30 |
| 34 | (20A) System audio, wyświetlacz wielofunkcyjny, telefon |
| 35 | (10A) Moduł sterujący automatycznej skrzyni biegów, moduł sterujący silnika dmuchawy płynu chłodzącego, układ klimatyzacji |
| 36 | (15A) Ogrzewanie siedzenia, bezpiecznik zapalniczki |
| 37 | (20A) Podgrzewane siedzenia |
| 38 | (10A) Światła stopu, układ sterowania automatyczną skrzynią biegów, wyświetlacz wielofunkcyjny, tempomat |
| 39 | (5A) Moduł sterujący automatycznej skrzyni biegów, moduł sterujący silnika dmuchawy płynu chłodzącego, układ klimatyzacji |
| 40 | (5A) Moduł sterujący silnika wentylatora chłodzącego, układ klimatyzacji |
| 41 | (10A) Podgrzewane lusterka zewnętrzne |
| 42 | (5A) Czujnik zajęcia siedzenia, lampa wewnętrzna |
| 43 | (20A) Reflektor ksenonowy-RH 2002 ^ |
| 44 | (20A) Reflektor ksenonowy-LH 2002 ^ |
| 45 | (5A) Podgrzewane siedzenia 2002 ^ |
| 46 | (15A) Zarządzanie silnikiem 2002 ^ |
| 47 | (20A) Nagrzewnica pomocnicza – olej napędowy |
| 48 | (5A) Napęd dachu chowanego |
| 49 | – |
| 50 | (40A) Przekaźnik silnika wentylatora chłodzącego – 2,0 Diesel / 1,7 Diesel z klimatyzacją |
Za działanie zapalniczki odpowiada bezpiecznik nr 36 przy 15A.
Komora silnika
Pod maską są 2 osobne skrzynki: jedna z bezpiecznikami i druga z przekaźnikiem.
Aktualny schemat blokowy zostanie wydrukowany na okładce ochronnej.
Skrzynka bezpiecznikowa
Schemat
Przeznaczenie
| Ef1 | 60A Stacyjka |
| Ef2 | Skrzynka bezpieczników/przekaźników 60A – zestaw wskaźników, światła mijania, światła do jazdy dziennej, system antykradzieżowy, jednostka sterująca immobilizera, sterowanie silnikiem |
| Ef3 | 60A Obwody mocy większości urządzeń elektrycznych |
| Ef4 | 20A Silniki elektryczne wentylatora układu chłodzenia (X12XE – bez klimatyzacji) |
| Ef5 | 60A ABS |
| Ef6 | 30A Zarządzanie silnikiem |
| Ef7 | Pompa wspomagania układu kierowniczego 80A |
| Ef8 | 40А Silniki elektryczne wentylatora układu chłodzenia (benzyna – z wyjątkiem Х20ХЕ z klimatyzacją) |
Skrzynka przekaźników
Schemat
Typ 1
| 1 | – |
| 2 | Przekaźnik silnika wentylatora chłodzącego (z wyjątkiem Z12XE) |
| 3 | Przekaźnik pompy paliwa (z wyjątkiem Z20LET / Z22SE) |
| 4 | Przekaźnik pompy paliwa (Z22SE / Z20LET) |
| 5 | Przekaźnik silnika pompy płynu chłodzącego (Z20LET) |
| 6 | Przekaźnik silnika wentylatora chłodzącego |
| 7 | Przekaźnik opóźnienia spryskiwacza reflektorów |
| 8 | – |
Typ 2
| 1 | – |
| 2 | Przekaźnik silnika wentylatora chłodzącego (X16SZR, X18XE1, X20XEV) |
| 3 | Przekaźnik silnika wentylatora chłodzącego (X14XE, X16XEL) |
| 4 | Przekaźnik pompy paliwa |
| 5 | – |
| 6 | Przekaźnik silnika wentylatora chłodzącego |
| 7 | Przekaźnik opóźnienia spryskiwacza reflektorów |
| 8 | – |
A jeśli chcesz pomóc w uzupełnieniu materiału, napisz w komentarzach.
