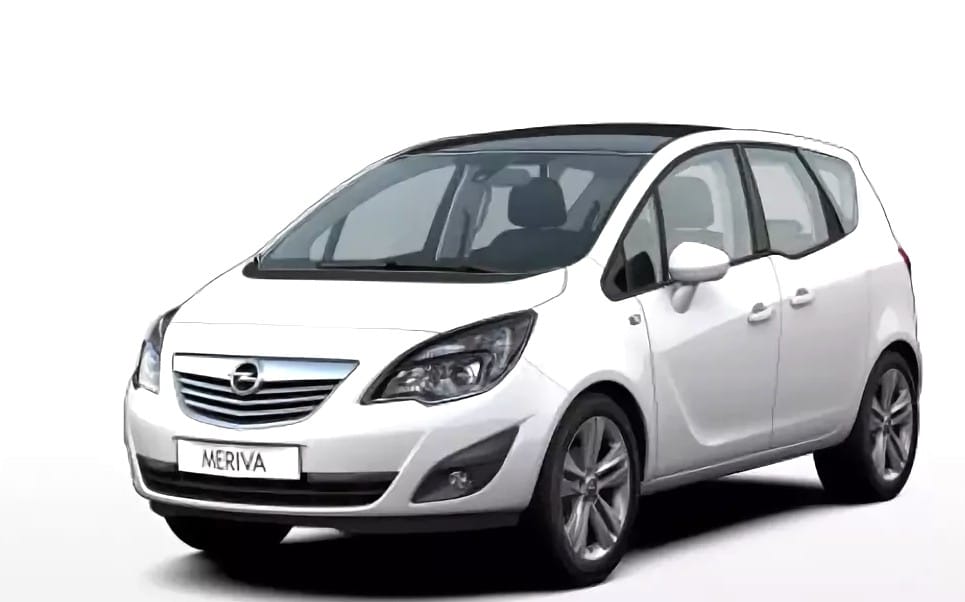

Opel Meriva B to 2 generacja gamy Opla Merivy. Znany również jako Vauxhall Meriva B. Produkowane w latach 2010, 2011, 2012, 2013, 2014, 2015, 2016 i 2017 zarówno z silnikami benzynowymi, jak i wysokoprężnymi. W tym czasie samochód został odnowiony. W naszej publikacji pokażemy lokalizację wszystkich elektronicznych jednostek sterujących. Opiszmy szczegółowo skrzynki bezpieczników i przekaźników Opla Merivy B za pomocą schematów i zdjęć. Zwróć uwagę na bezpiecznik odpowiedzialny za zapalniczkę.
Przeznaczenie elementów znajdujących się w pudłach może różnić się od prezentowanego i zależy od roku produkcji oraz kraju dostawy Twojego Opla Merivy B.
Contents
Lokalizacja

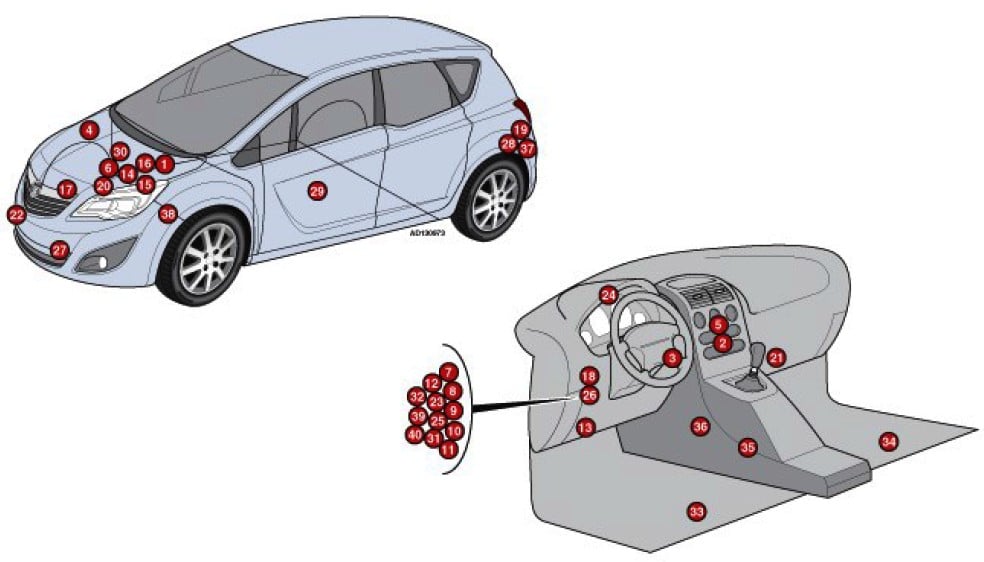

Ogólna lokalizacja wszystkich elektronicznych jednostek sterujących
Opis
- Elektroniczna jednostka sterująca ABS
- Elektroniczna jednostka sterująca klimatyzatora
- Jednostka sterująca zabezpieczeniem przed kradzieżą
- Dźwięk alarmu przeciwkradzieżowego
- System nagłośnienia
- Bateria akumulatorowa
- Przekaźnik otwierania bagażnika/klapy tylnej (zintegrowany z bezpiecznikami/skrzynką przekaźników w desce rozdzielczej)
- Pełny przekaźnik centralnego zamka, tylne drzwi (zintegrowany z bezpiecznikami/skrzynką przekaźników w desce rozdzielczej)
- Przekaźnik centralnego zamka (drzwi kierowcy) (w połączeniu ze skrzynką bezpieczników/przekaźnikami w desce rozdzielczej)
- Przekaźnik centralnego zamka, drzwi pasażera (w połączeniu z bezpiecznikami/skrzynką przekaźników na desce rozdzielczej)
- Przekaźnik centralnego zamka (odblokowanie) 1 (w połączeniu z bezpiecznikami / skrzynką przekaźników na desce rozdzielczej)
- Przekaźnik centralnego zamka (odblokowanie) 2 (w połączeniu z bezpiecznikami / skrzynką przekaźników na desce rozdzielczej)
- Złącze diagnostyczne (DLC)
- Elektroniczny moduł sterujący silnika (ECM)
- Skrzynka bezpieczników/przekaźników, komora silnika 1
- Skrzynka bezpieczników/przekaźników, komora silnika 2
- Skrzynka bezpieczników / przekaźników, komora silnika 3 -Diesel
- Skrzynka bezpieczników/przekaźników, tablica przyrządów
- Skrzynka bezpieczników/przekaźników, bagażnik
- Sterownik świec żarowych
- Rezystor silnika dmuchawy nagrzewnicy – obok silnika dmuchawy
- Sygnał dźwiękowy – za nadkolem
- Przekaźnik pomocniczego obwodu zapłonu (zintegrowany z bezpiecznikami/skrzynką przekaźników w tablicy rozdzielczej)
- Jednostka sterująca zestawu wskaźników
- Przekaźnik lampki wewnętrznej (zintegrowany z bezpiecznikami/skrzynką przekaźników na desce rozdzielczej)
- Wielofunkcyjna jednostka sterująca – funkcje: Centralny zamek, lampy zewnętrzne, lampki wewnętrzne, system monitorowania pasów bezpieczeństwa
- Czujnik temperatury otoczenia
- Jednostka sterująca systemem parkowania – lewa strona bagażnika
- Sterownik hamulca postojowego – podwozie
- Jednostka sterująca wspomaganiem układu kierowniczego
- Przekaźnik silnika pompy spryskiwacza tylnej szyby (zintegrowany ze skrzynką bezpieczników/przekaźników deski rozdzielczej)
- Przekaźnik silnika wycieraczki tylnej szyby (w połączeniu ze skrzynką bezpieczników/przekaźników na desce rozdzielczej)
- Sterownik ogrzewania fotela kierowcy – pod fotelem kierowcy
- Jednostka sterująca ogrzewaniem siedzenia pasażera – pod siedzeniem pasażera
- Elektroniczna jednostka sterująca SRS
- Telefoniczna jednostka sterująca
- Sterownik przyczepy – po lewej stronie bagażnika
- 38 Elektroniczny moduł sterujący skrzynią biegów (TCM) – włączona skrzynia biegów
- Przekaźnik pompy spryskiwacza szyby przedniej (zintegrowany z bezpiecznikami/skrzynką przekaźników w desce rozdzielczej)
- Przekaźnik silnika wycieraczek szyby przedniej (w połączeniu ze skrzynką bezpieczników/przekaźników na desce rozdzielczej)
Komora silnika
Pod maską znajdują się dwie skrzynki bezpieczników. Jeden obok akumulatora, drugi na pokrywie akumulatora.

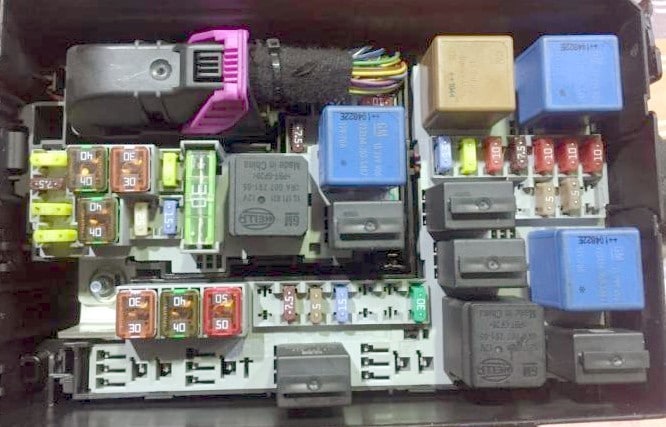

Skrzynka bezpieczników i przekaźników
Zdjęcie

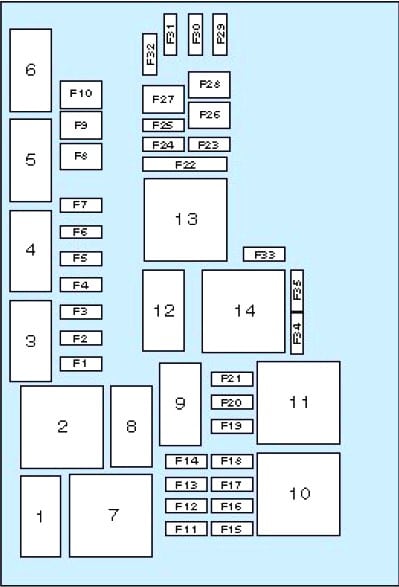

Schemat
Przeznaczenie
| 1 | Przekaźnik klaksonu |
| 2 | |
| 3 | |
| 4 | Przekaźnik świateł drogowych reflektorów |
| 5 | Przekaźnik elektromagnetyczny sprzęgła sprężarki klimatyzacji |
| 6 | Przekaźnik świateł przeciwmgłowych |
| 7 | |
| 8 | |
| 9 | Przekaźnik rozrusznika |
| 10 | |
| 11 | |
| 12 | Przekaźnik pompy paliwa |
| 13 | Przekaźnik podgrzewanej szyby tylnej |
| 14 | Przekaźnik złącza zasilania akcesoriów |
| F1 | Rozrusznik 30A |
| F2 | 10A Prawy reflektor |
| F3 | 20A Zarządzanie silnikiem |
| F4 | Brzęczyk 15A |
| F5 | 7,5A Wielofunkcyjna jednostka sterująca |
| F6 | 7.5A Zarządzanie silnikiem |
| F7 | 15A Światła przeciwmgielne |
| F8 | 20/40 / 50А Silnik wentylatora chłodzącego |
| F9 | 20 / 40A Jednostka sterująca silnika wentylatora chłodzącego |
| F10 | Układ ABS/ESP 30A |
| F11 | Sprężarka klimatyzacji 10A |
| F12 | Sterowanie poziomem reflektorów 7,5 A |
| F13 | Układ ABS/ESP 5A |
| F14 | 7.5A Zarządzanie silnikiem |
| F15 | Przetwornica napięcia 30A |
| F 16 | 10A Lewy reflektor |
| F17 | 5/10A Zarządzanie silnikiem |
| F18 | 7.5A Zarządzanie silnikiem |
| F19 | Układ SRS 10A |
| F20 | 15 / 20A Zarządzanie silnikiem |
| F21 | 15 / 20A Zarządzanie silnikiem |
| F22 | 30A Jednostka sterująca hamulca postojowego |
| F23 | 20A Złącze zasilania akcesoriów |
| F24 | Pompa paliwa 15A |
| F25 | Układ ABS/ESP 25A |
| F26 | 30A Ogrzewana tylna szyba |
| F27 | Układ ABS/ESP 40A |
| F28 | 40A Klimatyzacja/ogrzewanie |
| F29 | Zapalniczka 20A , złącze zasilania akcesoriów |
| F30 | 7,5A Klimatyzacja/ogrzewanie |
| F31 | 20A Elektryczne szyby |
| F32 | 20A Elektryczne szyby |
| F33 | 7,5A Lusterka elektryczne |
| F34 | Układ ABS/ESP 10A |
| F35 | Układ SRS 7,5A |
Bezpiecznik nr 29, 20A odpowiada za działanie zapalniczki i gniazdek dodatkowych.
Jednostka zasilana akumulatorowo
Składa się z wkładek bezpiecznikowych dużej mocy.
Schemat
Przeznaczenie
| F1 | (80A) |
| F2 | (100A) Skrzynka bezpieczników/przekaźników w bagażniku |
| F3 | – |
| F4 | (80A) Wspomaganie kierownicy |
| F5 | (250A) |
| F6 | (300A) Rozrusznik |

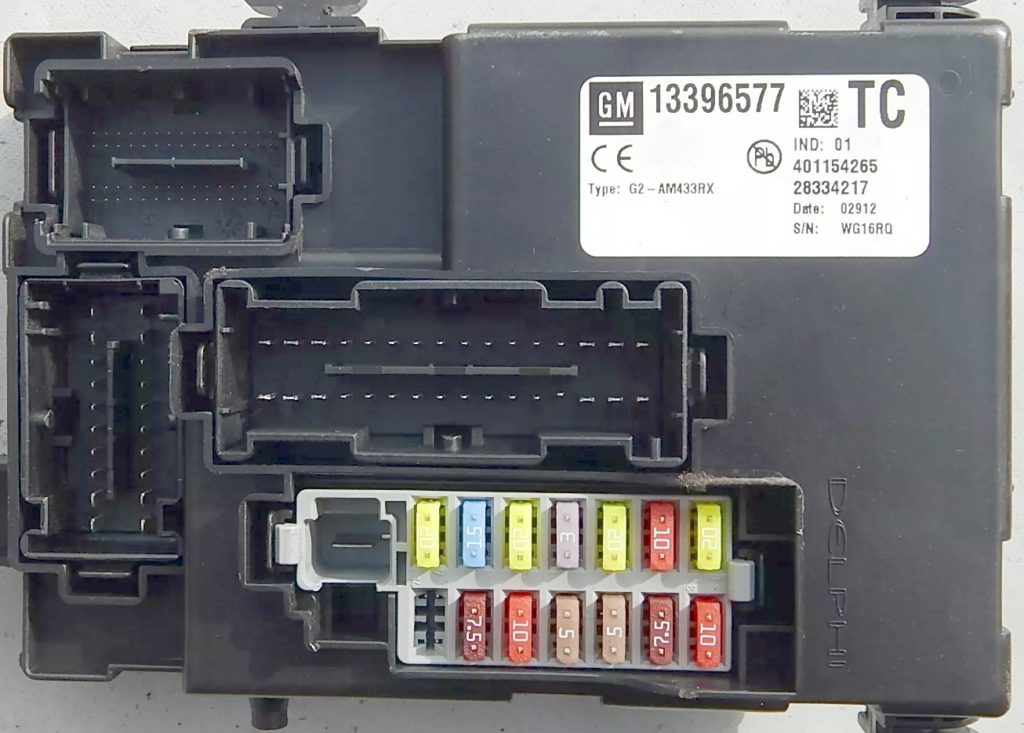

Przedział pasażerski
Skrzynka bezpieczników znajduje się pod deską rozdzielczą, po lewej stronie, za schowkiem. Przykład dostępu pokazano na powyższym rysunku.
Zdjęcie poglądowe
Schemat
Opis
| F1 | 10A Centralny zamek 20A Radio |
| F2 | Wyświetlacz 10A, przyrządy, telefon |
| F3 | Radio 20A, stereo |
| F4 | Wyłącznik zapłonu 3 / 7,5 A, immobilizer |
| F5 | 20A Zmywarka do szkła |
| F6 | 15A Silnik centralnego zamka (pokrywa bagażnika/tylna klapa) |
| F7 | 20A Centralny zamek |
| F8 | Wyświetlacz 20A, przyrządy, telefon |
| F9 | 7,5 / 10A Wielofunkcyjna jednostka sterująca |
| F10 | Układ 5/7,5A SRS, odblokowujący zamek drzwi lewych |
| F11 | 5A Odryglowanie zamka drzwi prawych |
| F12 | 10A Plafon, oświetlenie |
| F13 | 7,5A Czujnik deszczu, lusterka |
| F14 | rezerwa |

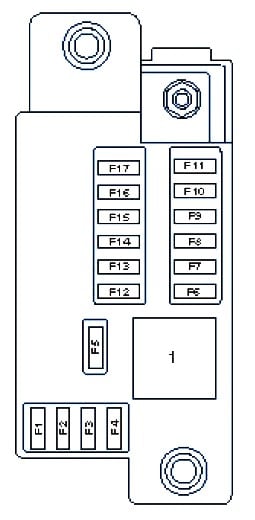

Bagażnik
Znajduje się po lewej stronie bagażnika, za osłoną zabezpieczającą.
Schemat
Przeznaczenie
| 1 | Przekaźnik reflektorów |
| F1 | Reflektory 15A |
| F2 | – |
| F3 | – |
| F4 | – |
| F5 | – |
| F6 | 20A Elektryczne szyby |
| F7 | Reflektory 5A |
| F8 | 20A Sterownik przyczepy |
| F9 | 10A Fotel elektryczny |
| F10 | 20A Elektryczne szyby |
| F11 | 7,5A System parkowania |
| F12 | 20A Łukasz |
| F13 | – |
| F14 | 15A Podgrzewane siedzenia |
| F15 | 20A Sterownik przyczepy |
| F 16 | 10A Fotel elektryczny |
| F17 | – |
To wszystko. A jeśli chcesz pomóc w uzupełnieniu materiału, to pisz w komentarzach.
