Opel Astra G przedstawia drugą generację gamy Opla Astry . Lata emisji: 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007 i 2008. Znany jako Opel Astra Classic II i Chevrolet Viva . W tym artykule pokażemy oznaczenie skrzynek bezpieczników Astry G, ich lokalizację, schematy i zdjęcia. Podkreślmy bezpiecznik odpowiedzialny za zapalniczkę.
W tej generacji Astry G są 3 główne skrzynki z bezpiecznikami i przekaźnikami. Jeden znajduje się w kabinie, dwa pozostałe pod maską.
Contents
Przedział pasażerski

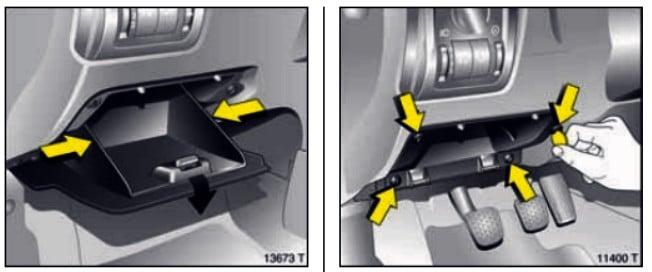

Znajduje się pod deską rozdzielczą za schowkiem. Aby się do niego dostać należy lekko ścisnąć obie boczne ścianki, całkowicie opuścić schowek i rozłączyć. Następnie za pomocą monety obróć śruby mocujące o 90 ° i wyjmij uchwyt schowka.

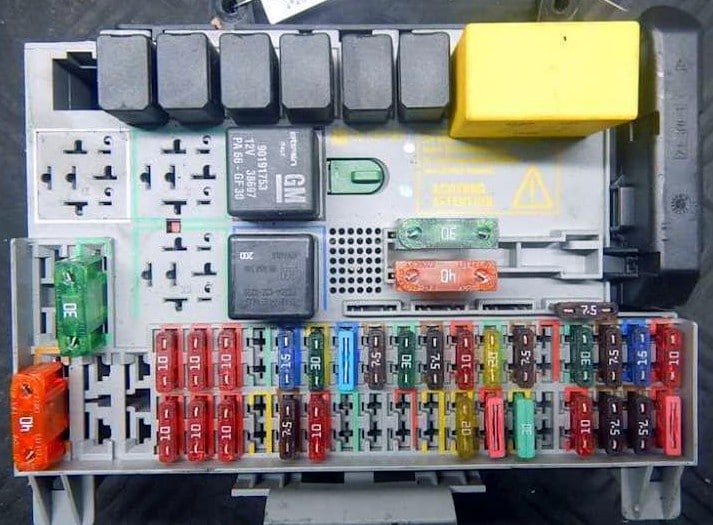

Typ 1

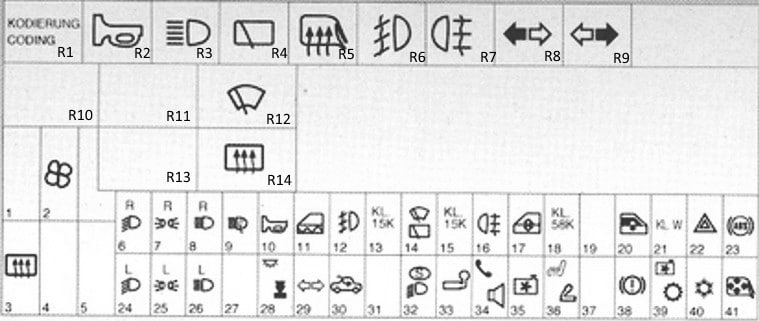

Schemat
Opis
| R1 | – |
| R2 | Przekaźnik klaksonu |
| R3 | Przekaźnik świateł drogowych reflektorów |
| R4 | Przekaźnik wycieraczki tylnej |
| R5 | Przekaźnik podgrzewanego lusterka |
| R6 | Przekaźnik świateł przeciwmgłowych |
| R7 | Przekaźnik tylnych świateł przeciwmgłowych |
| R8 | Przekaźnik kierunkowskazów – prawy |
| R9 | Przekaźnik kierunkowskazów – lewy |
| R10 | Nadajnik sygnału audio telefonu |
| R11 | – |
| R12 | Przekaźnik silnika wycieraczek szyby przedniej |
| R13 | – |
| R14 | Przekaźnik podgrzewanej szyby tylnej |
| R15 | Wielofunkcyjna jednostka sterująca |
| 1 | – |
| 2 | 30A) Ogrzewanie siedzenia/ogrzewanie klimatyzatora |
| 4 | – |
| 5 | – |
| 6 | 10A Reflektor prawy – światła mijania, regulacja zasięgu reflektorów |
| 7 | 10A Wymiary przód/tył (prawy), oświetlenie tablicy rejestracyjnej |
| 8 | 10A RH reflektor-światło drogowe |
| 9 | 30A Pompa spryskiwacza reflektorów |
| 10 | Brzęczyk 15A |
| 11 | 20A Centralny zamek |
| 12 | 15A Światła przeciwmgielne |
| 13 | Wyświetlacz wielofunkcyjny 7,5A |
| 14 | Silnik wycieraczek 30A |
| 15 | 7,5A Elektryczne szyby, szyberdach, elektrycznie sterowane lusterka zewnętrzne |
| 16 | 10A Tylne światło przeciwmgłowe |
| 17 | Elektryczne szyby 30A |
| 18 | 7,5A Sterowanie zasięgiem reflektorów |
| 19 | – |
| 20 | Elektryczne szyby 30A |
| 21 | Zawór blokujący klucz 7,5А Э / м w stacyjce (automatyczna skrzynia biegów), zabezpieczenie przed kradzieżą, system audio |
| 22 | 15A Kierunkowskazy/światła awaryjne, wyświetlacz wielofunkcyjny, komputer pokładowy, kierunkowskazy |
| 23 | 10A Układ przeciwblokujący hamulce (ABS), wspomaganie kierownicy |
| 24 | 10A Reflektor lewy – światła mijania, regulacja zasięgu reflektorów |
| 25 | 10A Lampa przednia/tylna (lewa), oświetlenie tablicy rejestracyjnej |
| 26 | Reflektor 10A LH – światła drogowe |
| 27 | – |
| 28 | 20A Lampa wewnętrzna |
| 29 | 10A Kierunkowskaz/światło awaryjne, lampa oświetlenia wnętrza |
| 30 | Właz 30A |
| 31 | – |
| 32 | 10A Instalacja oświetlenia dziennego, zabezpieczenie przed kradzieżą |
| 33 | 20A Złącze elektryczne przyczepy – zacisk 30 |
| 34 | 20A System audio, wyświetlacz wielofunkcyjny |
| 35 | 10A Jednostka sterująca automatycznej skrzyni biegów, jednostka sterująca silnika wentylatora chłodzącego, układ klimatyzacji |
| 36 | 20A Ogrzewanie siedzenia, bezpiecznik zapalniczki |
| 37 | – |
| 38 | 10A Światła stopu, układ sterowania automatyczną skrzynią biegów, wyświetlacz wielofunkcyjny, tempomat |
| 39 | 7,5A Jednostka sterująca automatycznej skrzyni biegów, jednostka sterująca silnika wentylatora chłodzącego, układ klimatyzacji |
| 40 | 7,5A Jednostka sterująca silnika wentylatora chłodzącego, klimatyzacja |
| 41 | 10A Podgrzewane lusterka |
W tej wersji za zapalniczkę odpowiada bezpiecznik nr 36, 20A.

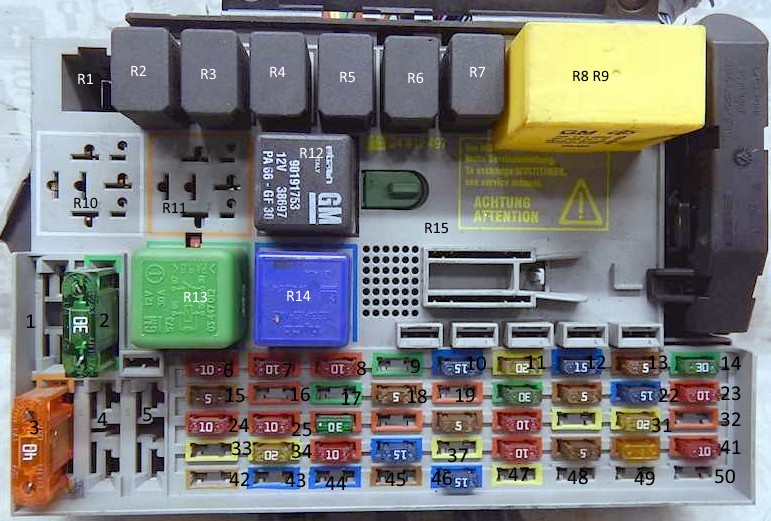

Typ 2

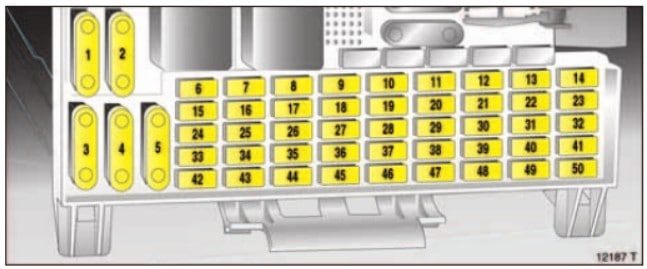

Schemat
Schemat
Przeznaczenie
| R1 | – |
| R2 | Przekaźnik klaksonu |
| R3 | Przekaźnik świateł drogowych reflektorów |
| R4 | Przekaźnik wycieraczki tylnej |
| R5 | Przekaźnik podgrzewanego lusterka |
| R6 | Przekaźnik świateł przeciwmgłowych |
| R7 | Przekaźnik tylnych świateł przeciwmgłowych |
| R8 | Przekaźnik – przerywacz kierunkowskazów |
| R9 | Przekaźnik przerywacza kierunkowskazów |
| R10 | Nadajnik sygnału audio telefonu |
| R11 | Konwerter sygnału czujnika prędkości koła |
| R12 | Przekaźnik silnika wycieraczek szyby przedniej |
| R13 | Przekaźnik lampy wewnętrznej |
| R14 | Przekaźnik podgrzewanej szyby tylnej |
| R15 | Wielofunkcyjna jednostka sterująca |
| 1 | – |
| 2 | (30A) Nagrzewnica/ogrzewanie siedzeń klimatyzatora |
| 3 | (40A) Ogrzewana tylna szyba |
| 4 | – |
| 5 | – |
| 6 | (10A) Reflektor prawy – światła mijania, regulacja zasięgu reflektorów |
| 7 | (10A) Lampy boczne/tylne prawe, oświetlenie tablicy rejestracyjnej |
| 8 | (10A) Prawy reflektor – światło drogowe |
| 9 | (30A) Pompa spryskiwaczy reflektorów |
| 10 | (15A) Róg |
| 11 | (20A) Centralny zamek |
| 12 | (15A) Światła przeciwmgielne |
| 13 | (5A) Wyświetlacz wielofunkcyjny |
| 14 | (30A) Silnik wycieraczek szyby przedniej, szyberdach (kabriolet) |
| 15 | (5A) Elektrycznie sterowane szyby, szyberdach, elektrycznie sterowane lusterka zewnętrzne, oświetlenie wewnętrzne, zabezpieczenie przed kradzieżą |
| 16 | (10A) Tylne światło przeciwmgłowe |
| 17 | (30A) Elektryczne szyby |
| 18 | (5A) Regulacja reflektorów, oświetlenie tablicy rejestracyjnej |
| 19 | (10A) System audio, telefon, wyświetlacz wielofunkcyjny |
| 20 | (30A) Elektryczne szyby |
| 21 | (5A) Zawór blokujący klucz E/m w stacyjce (automatyczna skrzynia biegów), system antykradzieżowy, system audio, telefon |
| 22 | (15A) Kierunkowskazy/światła awaryjne, wyświetlacz wielofunkcyjny, komputer pokładowy, kierunkowskazy |
| 23 | (10A) Układ przeciwblokujący (ABS), wspomaganie kierownicy |
| 24 | (10A) Reflektor lewy – światła mijania, regulacja zasięgu reflektorów |
| 25 | (10A) Lewa lampa boczna/tylna, oświetlenie tablicy rejestracyjnej |
| 26 | (10A) Reflektor lewy – światło drogowe |
| 27 | (2A) Napęd dachu chowanego |
| 28 | (5A) Lampka wewnętrzna |
| 29 | (10A) Kierunkowskaz/lampa ostrzegawcza, lampa wewnętrzna, układ sterowania automatyczną skrzynią biegów |
| 30 | (30A) Łukasz |
| 31 | (2A) Elektrycznie składany dach (półautomatyczny) |
| 32 | (10A) Układ oświetlenia do jazdy dziennej, pozostawione światło ostrzegawcze, zabezpieczenie przed kradzieżą, moduł sterujący immobilizera |
| 33 | (20A) Złącze elektryczne przyczepy – zacisk 30 |
| 34 | (20A) System audio, wyświetlacz wielofunkcyjny, telefon |
| 35 | (10A) Moduł sterujący automatycznej skrzyni biegów, moduł sterujący silnika dmuchawy płynu chłodzącego, układ klimatyzacji |
| 36 | (15A) Ogrzewanie siedzenia, bezpiecznik zapalniczki |
| 37 | (20A) Podgrzewane siedzenia |
| 38 | (10A) Światła stopu, układ sterowania automatyczną skrzynią biegów, wyświetlacz wielofunkcyjny, tempomat |
| 39 | (5A) Moduł sterujący automatycznej skrzyni biegów, moduł sterujący silnika dmuchawy płynu chłodzącego, układ klimatyzacji |
| 40 | (5A) Moduł sterujący silnika wentylatora chłodzącego, układ klimatyzacji |
| 41 | (10A) Podgrzewane lusterka zewnętrzne |
| 42 | (5A) Czujnik zajęcia siedzenia, lampa wewnętrzna |
| 43 | (20A) Reflektor ksenonowy-RH 2002 ^ |
| 44 | (20A) Reflektor ksenonowy-LH 2002 ^ |
| 45 | (5A) Podgrzewane siedzenia 2002 ^ |
| 46 | (15A) Zarządzanie silnikiem 2002 ^ |
| 47 | (20A) Nagrzewnica pomocnicza – olej napędowy |
| 48 | (5A) Napęd dachu chowanego |
| 49 | – |
| 50 | (40A) Przekaźnik silnika wentylatora chłodzącego – 2,0 Diesel / 1,7 Diesel z klimatyzacją |
Za działanie zapalniczki odpowiada bezpiecznik nr 36 przy 15A.

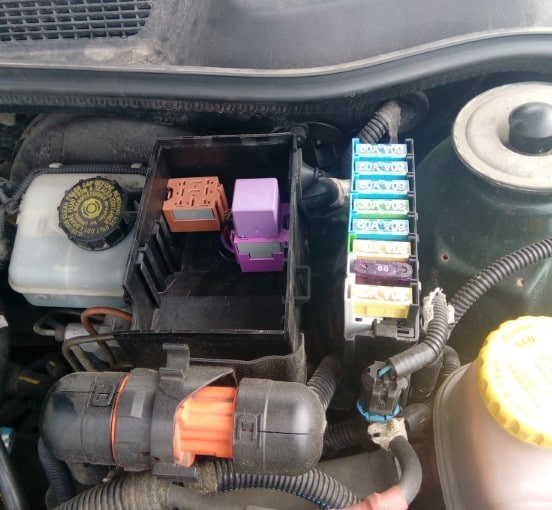

Komora silnika
Pod maską znajdują się 2 osobne bloki: jeden z bezpiecznikami i drugi z przekaźnikiem.
Aktualny schemat blokowy zostanie wydrukowany na okładce ochronnej.

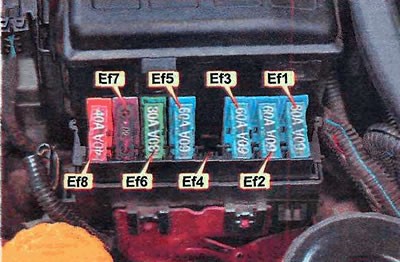

Skrzynka bezpiecznikowa
Schemat
Oznaczenie
| Ef1 | 60A Stacyjka |
| Ef2 | Skrzynka bezpieczników/przekaźników 60A – zestaw wskaźników, światła mijania, światła do jazdy dziennej, system antykradzieżowy, jednostka sterująca immobilizera, sterowanie silnikiem |
| Ef3 | 60A Obwody mocy większości urządzeń elektrycznych |
| Ef4 | 20A Silniki elektryczne wentylatora układu chłodzenia (X12XE – bez klimatyzacji) |
| Ef5 | 60A ABS |
| Ef6 | 30A Zarządzanie silnikiem |
| Ef7 | Pompa wspomagania układu kierowniczego 80A |
| Ef8 | 40А Silniki elektryczne wentylatora układu chłodzenia (benzyna – z wyjątkiem Х20ХЕ z klimatyzacją) |
Skrzynka przekaźników
Schemat
Typ 1
| 1 | – |
| 2 | Przekaźnik silnika wentylatora chłodzącego (z wyjątkiem Z12XE) |
| 3 | Przekaźnik pompy paliwa (z wyjątkiem Z20LET / Z22SE) |
| 4 | Przekaźnik pompy paliwa (Z22SE / Z20LET) |
| 5 | Przekaźnik silnika pompy płynu chłodzącego (Z20LET) |
| 6 | Przekaźnik silnika wentylatora chłodzącego |
| 7 | Przekaźnik opóźnienia spryskiwacza reflektorów |
| 8 | – |
Typ 2
| 1 | – |
| 2 | Przekaźnik silnika wentylatora chłodzącego (X16SZR, X18XE1, X20XEV) |
| 3 | Przekaźnik silnika wentylatora chłodzącego (X14XE, X16XEL) |
| 4 | Przekaźnik pompy paliwa |
| 5 | – |
| 6 | Przekaźnik silnika wentylatora chłodzącego |
| 7 | Przekaźnik opóźnienia spryskiwacza reflektorów |
| 8 | – |
