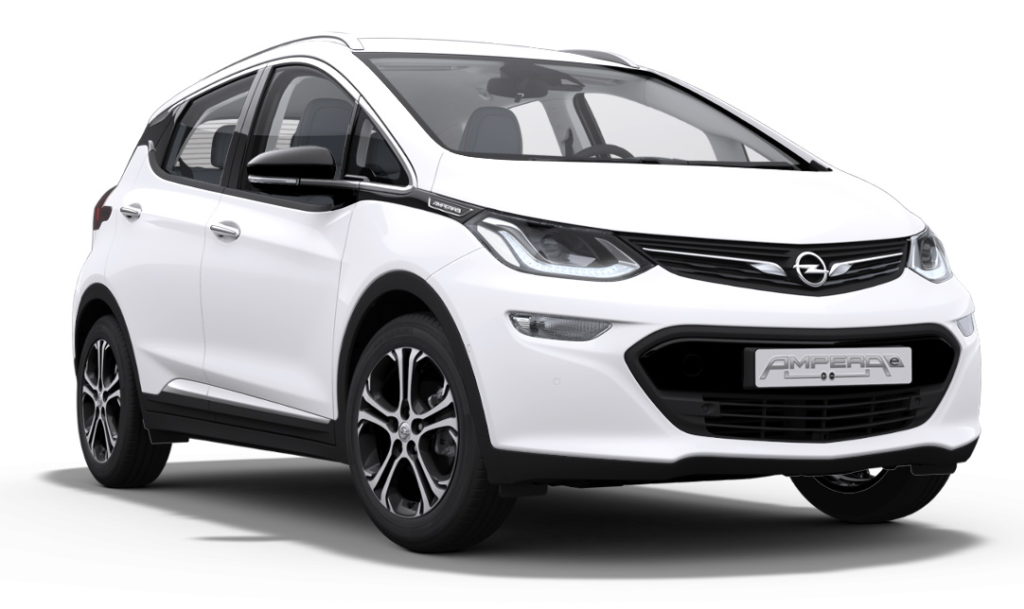

Opel Ampera E to samochód elektryczny, który był produkowany w latach 2016, 2017, 2018, 2019, 2020, 2021, 2022. W niektórych krajach znany również jako Vauxhall Ampera EV . W tym materiale zaprezentujemy opis bezpieczników i przekaźników w Oplu Ampera EV wraz ze schematami skrzynek bezpiecznikowych, ich lokalizacją oraz zdjęciami ich wykonania.
Rozmieszczenie bezpieczników i przekaźników może różnić się od pokazanego i zależy od roku produkcji, poziomu wyposażenia i regionu dostawy samochodu.
Przedział pasażerski
W kabinie pasażerskiej skrzynka bezpieczników i przekaźników znajduje się w dolnej części tablicy rozdzielczej, po stronie kierowcy i jest zamknięta pokrywą ochronną.
Zdjęcie poglądowe
Schemat
Opis
| F01 | Moduł przetwarzania wideo |
| F02 | Lampka kontrolna czujnika słonecznego |
| F03 | Alarm bocznej strefy martwej |
| F04 | Pasywne wejście, pasywny start |
| F05 | CGM (moduł bramy centralnej) |
| F06 | Moduł sterujący nadwozia 4 |
| F07 | Moduł sterujący nadwozia 3 |
| F08 | Moduł sterujący nadwozia 2 |
| F09 | Moduł sterujący nadwozia 1 |
| F10 | 2017-2021: Moduł interfejsu przyczepy 1 |
| 2022: Policja SSV | |
| F11 | Wzmacniacz |
| F12 | Moduł sterujący nadwozia 8 |
| F13 | Złącze łącza danych 1 |
| F14 | Automatyczny asystent parkowania |
| F15 | 2017: Złącze łącza danych 2 |
| 2018-2021: Nieużywany | |
| 2022: Reflektor lewy | |
| F 16 | Pojedynczy moduł inwertera mocy 1 |
| F17 | Moduł sterujący nadwozia 6 |
| F18 | Moduł sterujący nadwozia 5 |
| F19 | — |
| F20 | — |
| F21 | — |
| F22 | — |
| F23 | USB |
| F24 | Bezprzewodowy moduł ładowania |
| F25 | Odblaskowy wyświetlacz ostrzegawczy LED |
| F26 | Podgrzewana kierownica |
| F27 | 2017-2018: Nieużywany |
| 2019-2022: CGM 2 (moduł bramki centralnej) | |
| F28 | Zestaw wskaźników 2 |
| F29 | 2017-2021: Moduł interfejsu przyczepy 2 |
| F30 | 2017-2020: Urządzenie do poziomowania reflektorów |
| F31 | 2017-2021: OnStar |
| 2022: Platforma sterowania telemetycznego (OnStar | |
| F32 | 2017-2018: Nieużywany |
| 2019-2021: Wirtualny czujnik klucza | |
| F33 | Moduł ogrzewania, wentylacji i klimatyzacji |
| F34 | 2017-2018: Nieużywany |
| 2019-2021: Moduł wirtualnego klucza | |
| 2022: Wyświetlacz ogrzewania, wentylacji i klimatyzacji/zintegrowana konsola centralna | |
| F35 | Zestaw wskaźników 1 |
| F36 | 2017-2021: Radio |
| 2022: Moduł centralny | |
| F37 | — |
| F38 | — |
| F39 | — |
| F40 | — |
| F41 | — |
| F42 | — |
| F43 | Moduł sterujący nadwozia 7 |
| F44 | Moduł czujnikowo-diagnostyczny |
| F45 | Moduł kamery przedniej |
| F46 | Moduł sterujący integracją pojazdu |
| F47 | Pojedynczy moduł inwertera zasilania 2 |
| F48 | 2017-2020: Elektryczna blokada kolumny kierownicy |
| 2022: Reflektor prawy | |
| F49 | Gniazdo pomocnicze |
| F50 | Sterowanie na kierownicy |
| F51 | 2017-2021: Kierownica steruje podświetleniem |
| F52 | 2017-2020: Moduł funkcji zdalnej do smartfona |
| F53 | Dodatkowe gniazdo zasilania |
| F54 | — |
| F55 | Logistyka |
| F56 | 2022: Policja SSV |
| Przekaźniki | |
| F57 | 2022: Policja SSV |
| F58 | Przekaźnik logistyczny |
| F59 | — |
| F60 | Przekaźnik mocy akcesoriów/utrzymanych akcesoriów |
Komora silnika
Pod maską po lewej stronie obok akumulatora znajduje się główna skrzynka bezpieczników i przekaźników.
Zdjęcie
Schemat
Przeznaczenie
| 1 | — |
| 2 | Elektryczna szyba tylna |
| 3 | 2022: Lampa cargo |
| 4 | System magazynowania energii wielokrotnego ładowania 1 |
| 5 | 2022: Kierowca fotela sterowanego elektrycznie |
| 7 | 2017-2021: Lewy reflektor świateł drogowych |
| 8 | 2017-2021: Prawe światło drogowe |
| 9 | 2017-2021: Lewy reflektor świateł mijania |
| 10 | 2017-2021: Prawy reflektor świateł mijania |
| 11 | Klakson |
| 12 | — |
| 13 | Sterownik silnika wycieraczek przednich |
| 15 | Pilot silnika wycieraczek przednich |
| 16 | Elektroniczny moduł sterujący hamulca zasila elektronikę |
| 17 | Tylna wycieraczka |
| 18 | Klapa podnoszona |
| 19 | Moduł siedziska przód |
| 20 | Pralka |
| 22 | Liniowy moduł mocy |
| 23 | Silnik zasilający elektroniczny moduł sterujący hamulca |
| 24 | Moduł siedzenia tył |
| 26 | Moduł kontroli zasięgu transmisji |
| 27 | Aeroprzesłona |
| 28 | Pomocnicza pompa oleju |
| 29 | Źródło silnika elektrycznego wspomagania hamulca |
| 30 | Elektryczne szyby przednie |
| 31 | Centrala elektryczna z magistralą w panelu |
| 32 | Odmgławiacz tylnej szyby |
| 33 | Podgrzewane zewnętrzne lusterko wsteczne |
| 34 | Funkcja ostrzegania przyjazna dla pieszych |
| 35 | — |
| 36 | — |
| 37 | Czujnik prądu |
| 38 | 2017-2021: Czujnik deszczu |
| 2022: Czujnik wilgotności | |
| 39 | — |
| 40 | Elektryczne wspomaganie hamulców (ECU) |
| 41 | Moduł komunikacyjny linii energetycznej |
| 42 | Automatyczne wykrywanie obecności (niemowlęta). |
| 43 | Przełącznik okna |
| 44 | System magazynowania energii wielokrotnego ładowania |
| 45 | Moduł sterujący integracją pojazdu |
| 46 | 2017-2021: Zintegrowany moduł sterujący podwoziem |
| 2022: Płyta interfejsu dźwigni zmiany biegów | |
| 47 | 2017-2020: Poziomowanie reflektorów |
| 2022: Czujnik wilgotności | |
| 48 | 2017-2021: Zintegrowany moduł sterujący podwoziem |
| 2022: Płyta interfejsu dźwigni zmiany biegów | |
| 49 | Wewnętrzne lusterko wsteczne |
| 50 | — |
| 51 | Elektryczne wspomaganie hamulca |
| 52 | 2017-2020: Kamera tylna |
| 54 | Moduł sterujący klimatyzacją |
| 55 | Pompa płynu chłodzącego do układu magazynowania energii wielokrotnego ładowania |
| 56 | — |
| 57 | Pompa płynu chłodzącego do elektroniki mocy |
| 58 | Moduł sterujący silnika |
| 59 | 2017-2020: Elektryczna blokada kolumny kierownicy |
| 60 | Grzejnik elektryczny HVAC |
| 61 | Wbudowany moduł ładowania |
| 62 | Moduł kontroli zasięgu transmisji 1 |
| 63 | Elektryczny wentylator chłodzący |
| 64 | Moduł sterujący silnika |
| 65 | Pomocnicza pompa nagrzewnicy |
| 66 | Układ napędowy |
| 67 | Sterownik jednostki napędowej |
| 70 | Moduł sterujący klimatyzacją |
| 71 | — |
| 72 | Moduł kontroli zasięgu transmisji |
| 73 | Pojedynczy moduł inwertera zasilania |
| 74 | — |
| Przekaźniki | |
| 6 | 2017-2019: Nieużywany |
| 2020-2022: Funkcja ostrzegania o obecności pieszych | |
| 14 | Klapa podnoszona |
| 21 | 2017-2021: Lampa HID |
| 25 | Układ napędowy |
| 53 | Uruchom / kręć |
| 68 | Odmgławiacz tylnej szyby |
| 69 | Drugi bieg/ Korba |
Jest coś do dodania w tym poście – napiszcie w komentarzach.
