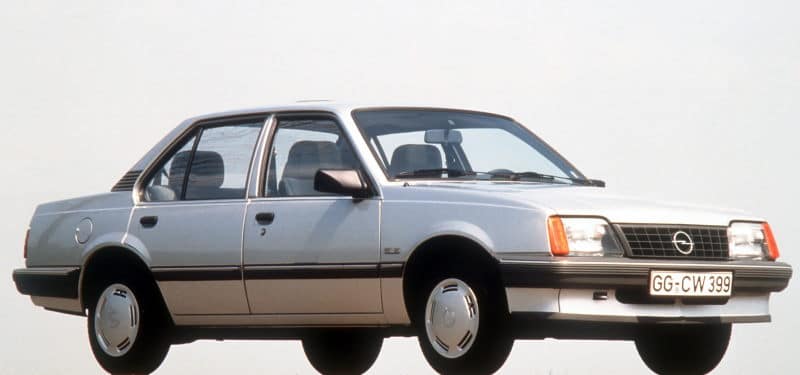

Opel Ascona, samochód klasy średniej, produkowany był od 1970 do 1988 roku w trzech generacjach: A, B i C. W tym materiale znajdziesz oznaczenie skrzynki bezpieczników i przekaźników w Oplu Asconie C, wyprodukowanym w latach 1981, 1982 , 1983, 1984, 1985, 1986, 1987 i 1988. Pojazd ten jest znany jako Vauxhall Ascona . Zwróć uwagę na bezpiecznik zapalniczki.
Główne pudełko
Główna skrzynka bezpieczników i przekaźników znajduje się w kabinie pasażerskiej pod deską rozdzielczą.
Aktualny schemat z oznaczeniem zostanie wydrukowany z tyłu osłony ochronnej.
Schemat
Opis
| 1 | 10A Lewy reflektor (światło boczne), Lewe światło tylne (światło boczne) |
| 2 | 10A Prawy reflektor (światło boczne), Prawe światło tylne (światło boczne), Oświetlenie tablicy rejestracyjnej, Lampa maski, Lampy oświetlenia przyrządów, Radio |
| 3 | 10A Reflektor lewy (światła drogowe) |
| 4 | 10A Prawy reflektor (światła drogowe) |
| 5 | 10A Lewy reflektor (światła mijania) |
| 6 | 10A Prawy reflektor (światła mijania) |
| 7 | rezerwa |
| 8 | 10A Przekaźnik-przerywacz kierunkowskazów i alarmu, Światła tylne (światła hamowania), Przekaźnik włączania świateł przeciwmgielnych |
| 9 | Silnik wycieraczek 30A |
| 10 | 10A Światła tylne (światła przeciwmgielne) |
| 11 | 30A Silnik wentylatora chłodzenia silnika, klakson |
| 12 | 20A Silnik wentylatora nagrzewnicy wewnętrznej |
| 13 | 20A Światła tylne (lampy świateł cofania), Element grzewczy automatycznego urządzenia rozruchowego gaźnika, Zapalniczka samochodowa, Silnik elektryczny napędu zewnętrznego lusterka wstecznego, Lampa schowka podręcznego, Elementy grzewcze foteli |
| 14 | 20A Zacisk „30” stałego napięcia zasilania haka holowniczego |
| 15 | 20A Kierunkowskazy (w trybie alarmu), Oświetlenie wewnętrzne, Radio, Zegar, Komputer pokładowy |
| 16 | 20A Układ wtrysku paliwa |
| 17 | 20A Światła przeciwmgielne |
| 18 | 20A Element ogrzewania tylnej szyby |
Za zapalniczkę odpowiada bezpiecznik nr 13, 20A.
- A – Przekaźnik-przerywacz kierunkowskazów i alarmu
- B – Przekaźnik włączający ogrzewanie tylnej szyby
- C – Przekaźnik wycieraczek
- D – Przekaźnik włączający światła przeciwmgielne
Dodatkowe przekaźniki i bezpieczniki mogą znajdować się z tyłu urządzenia.
- E – Przekaźnik komputera pokładowego
- F – Przekaźnik wycieraczki tylnej
- G – Przekaźnik sterujący światłami do jazdy dziennej
- H – Włącznik reflektorów
- I – Brzęczyk ostrzegawczy
- 19 – Bezpiecznik centralnego zamka
- 20 – Bezpiecznik szyb elektrycznych – windy
