Opel Vectra C to 3 generacja gamy Opla Vectra. Znany również jako Vauxhall Vectra C. Vectra C produkowana była w latach 2002, 2003, 2004, 2005, 2006, 2007, 2008. Na jej bazie później zbudowano luksusowy model Opel Signum . W tej publikacji znajdziesz oznaczenia skrzynek bezpieczników i przekaźników Opla Vectry C, wraz ze schematami skrzynek i zdjęciami. Podkreślmy bezpiecznik odpowiedzialny za zapalniczkę.
Konstrukcja skrzynek i przeznaczenie elementów w Twoim Oplu Vectrze C mogą się różnić i zależą od roku produkcji, poziomu wyposażenia elektrycznego i kraju dostawy.
Contents
Przedział pasażerski
Znajduje się w lewym końcu deski rozdzielczej, po stronie kierowcy, i jest przykryty osłoną ochronną.

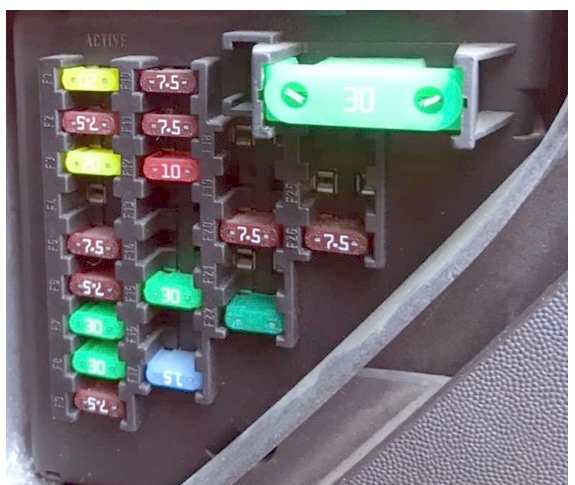

Zdjęcie poglądowe
Schemat
Opis
| 1 | 20A System audio, dodatkowe ogrzewanie, odtwarzacz DVD |
| 2 | 7,5A Klimatyzator – ręczna regulacja temperatury, silnik wentylatora klimatyzatora/nagrzewnicy |
| 3 | 20A Łukasz |
| 4 | rezerwa |
| 5 | 7,5A Elektryczna jednostka sterująca drzwiami |
| 6 | 7,5A Światła stopu |
| 7 | 30A Wielofunkcyjna jednostka sterująca 1 |
| 8 | Jednostka sterująca drzwiami 30A |
| 9 | 7,5A Wielofunkcyjna jednostka sterująca 1 |
| 10 | 7,5A Elektryczna jednostka sterująca kolumny kierownicy |
| 11 | Złącze diagnostyczne 7,5 A (DLC) |
| 12 | 15A Zabezpieczenie akumulatora przed przeciążeniem |
| 13 | rezerwa |
| 14 | rezerwa |
| 15 | 30A Sterownik drzwi kierowcy |
| 16 | rezerwa |
| 17 | 15A Zestaw wskaźników, wyświetlacz wielofunkcyjny |
| 18 | 7,5А Stacyjka, klimatyzacja |
| 19 | rezerwa |
| 20 | 7,5A Czujnik ruchu bocznego |
| 21 | Telematyka 7,5A |
| 22 | Zapalniczka 30A |
| 23 | Klimatyzator 30A — ręczna regulacja temperatury, silnik wentylatora klimatyzatora/nagrzewnicy |
| 24 | rezerwa |
| 25 | 7,5A Klimatyzator – ręczna regulacja temperatury, silnik wentylatora klimatyzatora/nagrzewnicy |
| 26 | 7,5A Wyświetlacz wielofunkcyjny, zestaw wskaźników |
Za działanie zapalniczki odpowiada bezpiecznik nr 22, 30A.
Niektóre przekaźniki mogą znajdować się z tyłu urządzenia.
Schemat

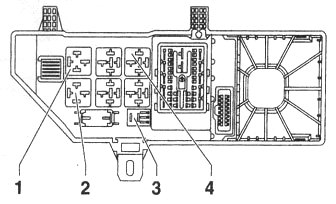

Oznaczenie przekaźnika
- Przekaźnik głównego obwodu zapłonu (zacisk 15a)
- Przekaźnik zacisku 15
- Przekaźnik wentylacji wewnętrznej
- Przekaźnik silnika dmuchawy nagrzewnicy
Komora silnika

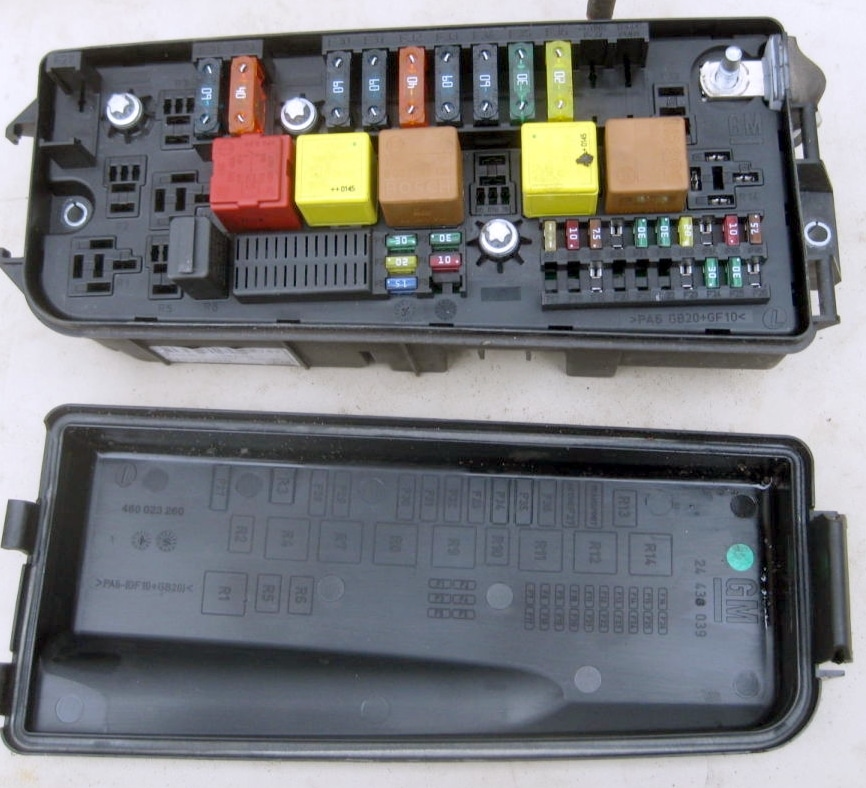

Główne pudełko
Umieszczony jest obok akumulatora i bocznej podstawki, przykryty osłoną ochronną, na odwrocie której zostanie naniesiony aktualny schemat.

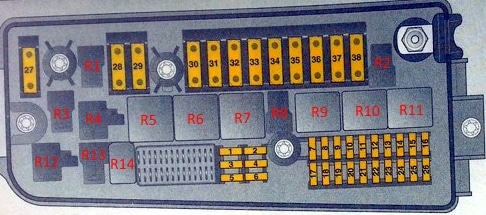

Schemat
Przeznaczenie
| R1 | |
| R2 | |
| R3 | |
| R4 | |
| R5 | Przekaźnik sterujący silnikiem |
| R6 | Przekaźnik rozrusznika |
| R7 | Przekaźnik silnika wycieraczek szyby przedniej (ON/OFF) |
| R8 | |
| R9 | Przekaźnik głównych obwodów zapłonowych |
| R10 | Przekaźnik silnika wycieraczek szyby przedniej (niska/wysoka prędkość wycieraczki) |
| R11 | Przekaźnik spryskiwaczy reflektorów |
| R12 | |
| R13 | |
| R14 | Przekaźnik elektromagnetyczny sprzęgła sprężarki klimatyzacji |
| 1 | 20A Elektroniczna jednostka sterująca silnikiem |
| 2 | Rozrusznik 25A |
| 3 | Brzęczyk 20A |
| 4 | 10A Klimatyzacja – kontrola klimatu |
| 5 | 15A Wycieraczka/spryskiwacz przedniej szyby |
| 6 | rezerwa |
| 7 | Jednostka sterująca ESP 15A (kontrola stabilności pojazdu) |
| 8 | 10A Reflektory, podgrzewacze dysz spryskiwaczy |
| 9 | Wspomaganie kierownicy 7,5A |
| 10 | 10A Jednostka sterująca zasięgiem reflektorów |
| 11 | Wycieraczka 30A |
| 12 | Wycieraczka 30A |
| 13 | Jednostka sterująca ESP 7,5A (kontrola stabilności pojazdu) |
| 14 | 10A Sterowanie silnikiem |
| 15 | 10A Elektroniczna jednostka sterująca silnikiem |
| 16 | 7,5A Układ przeciwblokujący (ABS) |
| 17 | rezerwa |
| 18 | rezerwa |
| 19 | 5/10 / 15A Jednostka sterująca do regulacji zasięgu reflektorów, regulacji zasięgu reflektorów, reflektorów ksenonowych |
| 20 | 5A Sterowanie zasięgiem reflektorów |
| 21 | rezerwa |
| 22 | rezerwa |
| 23 | 20A Nagrzewnica pomocnicza |
| 24 | 30A Napięcie akumulatora |
| 25 | 30A Napięcie akumulatora |
| 26 | rezerwa |
| 27 | rezerwa |
| 28 | 60A Jednostka sterująca otwieraniem/zamykaniem pokrywy bagażnika (drzwi tylne) |
| 29 | 40A Układ przeciwblokujący (ABS) |
| 30 | 60A Jednostka sterująca otwieraniem/zamykaniem pokrywy bagażnika (drzwi tylne) |
| 31 | Skrzynka bezpieczników/przekaźników 60A Panel przyrządów |
| 32 | 40A Układ przeciwblokujący (ABS) |
| 33 | Przekaźnik głównego obwodu zapłonu 60 A, skrzynka bezpieczników/przekaźników, tablica przyrządów |
| 34 | 60A Jednostka sterująca otwieraniem/zamykaniem pokrywy bagażnika (drzwi tylne) |
| 35 | 30A / 40A Silnik wentylatora chłodzącego |
| 36 | 20A / 30A Silnik wentylatora chłodzącego |
| 37 | System reflektorów adaptacyjnych – AFL |
| 38 | rezerwa |
Dodatkowe pudełko
Można go umieścić obok głównego.
Schemat
Opis
Typ 1
- –
- 60A Sterownik świec żarowych
- 30A Przekaźnik podgrzewacza filtra paliwa
- 60A Sterownik świec żarowych
R3 – Przekaźnik podgrzewacza filtra paliwa
Typ 2
R2, R3 – Przekaźnik podgrzewacza paliwa
- –
- Rozrusznik 30A
- –
- Brzęczyk 20A
Bagażnik
Urządzenie to znajduje się w bagażniku po lewej stronie, w schowku.

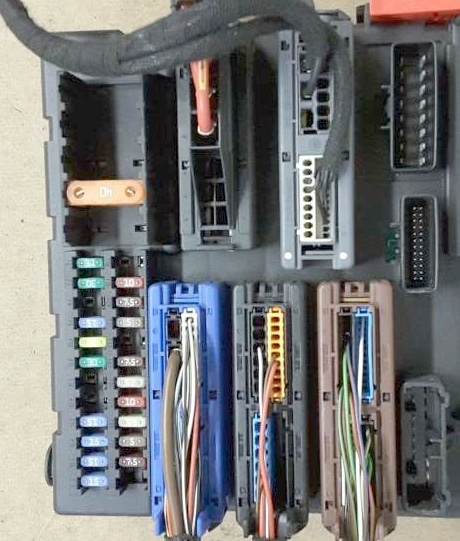

Zdjęcie
Schemat
Przeznaczenie
| 1 | rezerwa |
| 2 | rezerwa |
| 3 | Fotel elektryczny 40A |
| 4 | 40A Ogrzewana tylna szyba |
| 5 | Fotel elektryczny 40A |
| 6 | Podnośnik szyby elektrycznej 30 A – prawy tył |
| 7 | Podnośnik szyby elektrycznej 30 A – tylny lewy |
| 8 | 15A Podgrzewane siedzenie, tylne prawe |
| 9 | 15A Zabezpieczenie przed kradzieżą, klakson |
| 10 | Pompa paliwa 20A |
| 11 | 25A Napięcie akumulatora |
| 12 | 12A Podgrzewane siedzenie – tylny lewy |
| 13 | Złącze elektryczne przyczepy 20A |
| 14 | 15A Wycieraczka tylnej szyby |
| 15 | 15A Podgrzewane siedzenia, system wentylacji siedzeń, przedni lewy |
| 16 | 15A Podgrzewane siedzenie, tylne prawe |
| 17 | Złącze 15A dla dodatkowego wyposażenia |
| 18 | 30A Zamek pokrywy bagażnika/tylnej klapy |
| 19 | 10A Napięcie akumulatora |
| 20 | 7,5A Centralny zamek |
| 21 | 5A Czujnik zmiany głośności (system antykradzieżowy) |
| 22 | Pilot zdalnego sterowania zamkiem bagażnika 30A |
| 23 | 7,5A Przewód alarmu antykradzieżowego na szybie (czujnik stłuczenia szyby alarmu antykradzieżowego) |
| 24 | 25A Napięcie akumulatora |
| 25 | 10A Układ kontroli zawieszenia |
| 26 | 25A Wyłącznik zapłonu |
| 27 | 5A Czujnik zajęcia siedzenia, system monitorowania ciśnienia w oponach, czujnik deszczu, system klimatyzacji |
| 28 | 7,5A Czujniki parkowania |
| 29 | rezerwa |

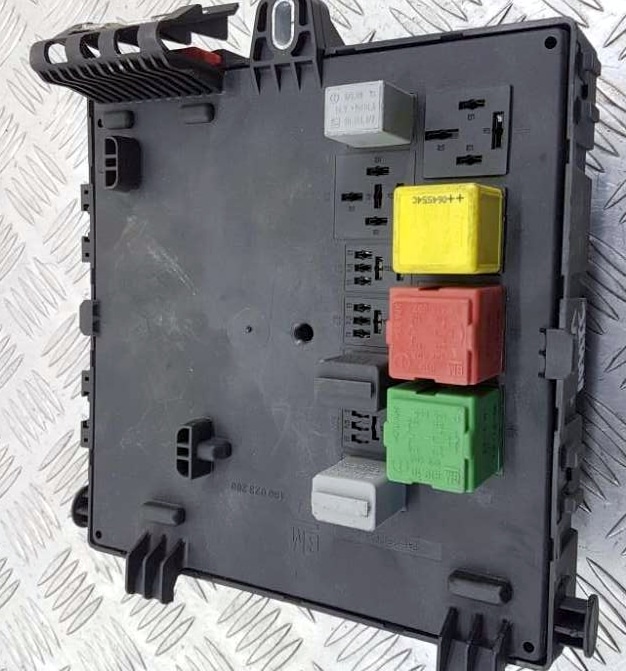

Niektóre elementy przekaźników można przymocować z tyłu skrzynki.

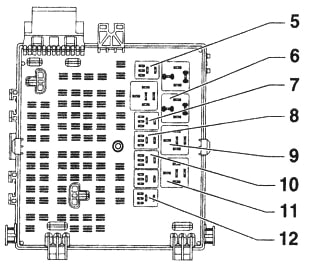

Przekaźnik
Opis
| 5 | Wycieraczka tylnej szyby |
| 6 | Terminal 15 |
| 7 | Ogrzewane tylne lewe siedzenie |
| 8 | Ogrzewane tylne prawe siedzenie |
| 9 | Ogrzewana tylna szyba |
| 10 | Brzęczyk/alarm antykradzieżowy |
| 11 | Pompa paliwowa |
| 12 | Pojedynczy zamek/klapa wlewu paliwa |
Na naszym kanale YouTube zamieściliśmy także film. Oglądaj i subskrybuj.
A jeśli wiesz jak ulepszyć ten post – napisz w komentarzach.
