Opel (Vauxhall) Combo C to trzecia generacja serii lekkich samochodów ciężarowych Combo . Lata emisji: 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010 i 2011. W tym materiale znajdziesz oznaczenia skrzynek bezpiecznikowych Combo C wraz ze schematami i zdjęciami. Zwróć uwagę na bezpiecznik odpowiedzialny za zapalniczkę.

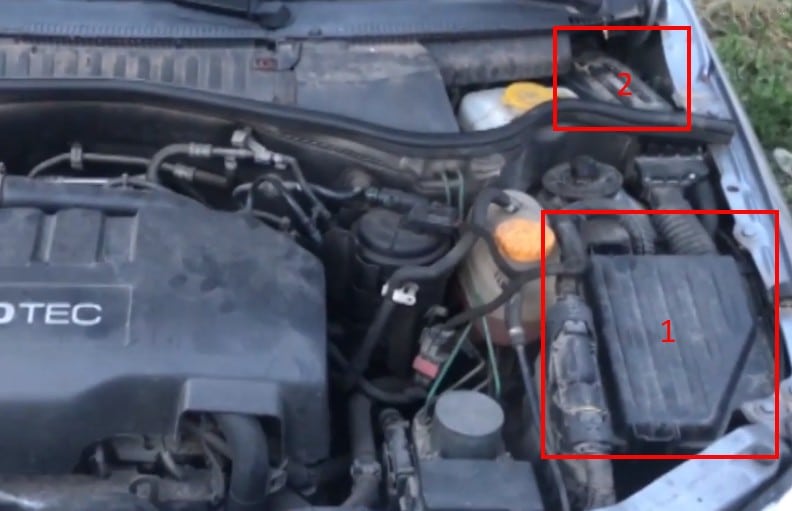

Model ten posiada 2 skrzynki bezpieczników i przekaźników, obie znajdują się pod maską Corsy C. Mogą się one różnić od pokazanych i zależą od roku modelowego i poziomu wyposażenia. Jeśli rok produkcji i schemat nie są odpowiednie, przeczytaj ten opis.

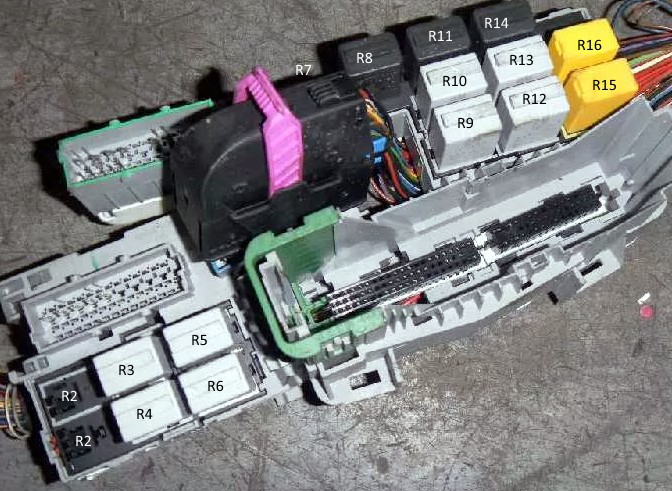

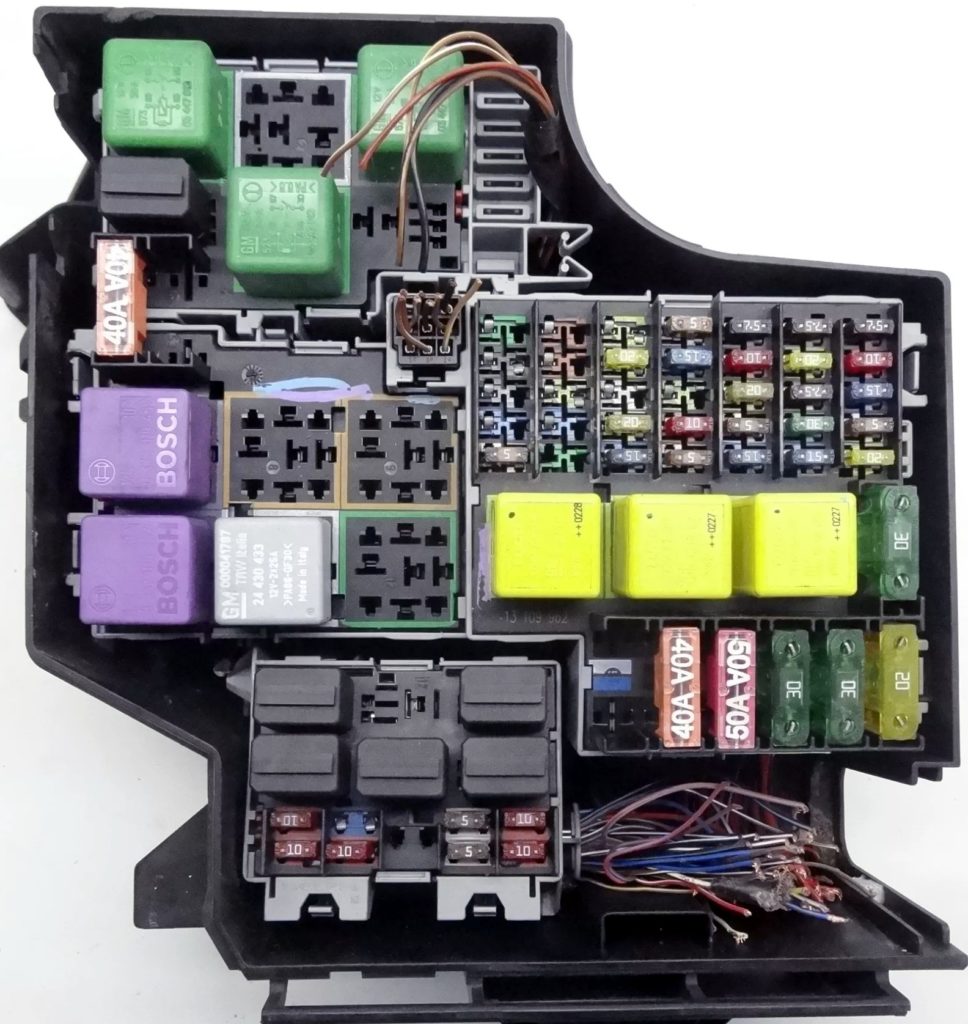

Skrzynka bezpieczników i przekaźników
Z tyłu osłony ochronnej znajdziesz aktualny schemat swojego urządzenia.

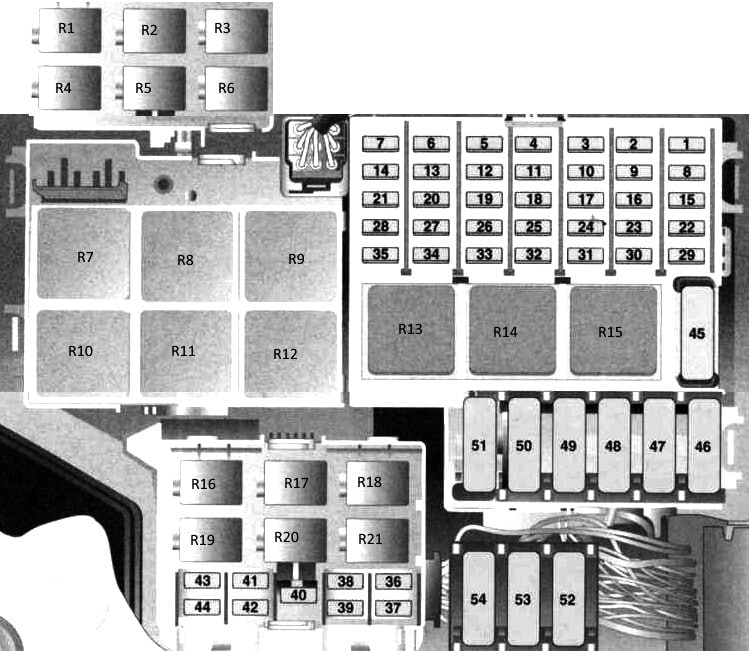

Schemat
Opis
| R1 | Przekaźnik silnika wentylatora chłodzącego |
| R2 | Przekaźnik silnika wentylatora chłodzącego |
| R3 | Przekaźnik silnika wentylatora chłodzącego |
| R4 | Przekaźnik elektromagnetyczny sprzęgła sprężarki klimatyzacji |
| R5 | Przekaźnik silnika wentylatora chłodzącego |
| R6 | – |
| R7 | Przekaźnik sterujący silnikiem |
| R8 | Konwerter sygnału czujnika prędkości lewego koła – bez ABS (z wyjątkiem sekwencyjnej manualnej skrzyni biegów) |
| R9 | Konwerter sygnału czujnika prędkości prawego koła – bez ABS (z sekwencyjną manualną skrzynią biegów) |
| R10 | Przekaźnik pompy paliwa – benzyna |
| R11 | Przekaźnik podgrzewanej szyby tylnej |
| R12 | Przekaźnik pompy spryskiwacza reflektorów |
| R13 | Przekaźnik pomocniczych obwodów zapłonowych |
| R14 | Przekaźnik rozrusznika |
| R15 | Przekaźnik głównych obwodów zapłonowych |
| R16 | Przekaźnik tylnych świateł przeciwmgłowych |
| R17 | Przekaźnik świateł przeciwmgłowych |
| R18 | Przekaźnik wymiarowy – prawy. |
| R19 | Przekaźnik świateł drogowych reflektorów |
| R20 | Przekaźnik wymiarowy – lew. |
| R21 | Przekaźnik świateł mijania |
| F1 | 7,5A Wielofunkcyjna jednostka sterująca |
| F2 | 7.5A Zarządzanie silnikiem |
| 3 | 7,5A Wyświetlacz wielofunkcyjny, alarm, klakson, immobilizer, zestaw wskaźników |
| 4 | 5A Oświetlenie tablicy rejestracyjnej |
| 5 | 20A Elektryczne szyby |
| 6 | Automatyczna skrzynia biegów 10A |
| 7 | Spryskiwacze reflektorów 30A |
| 8 | Rozrusznik 10A |
| 9 | 20A Nagrzewnica pomocnicza, układ sterowania silnikiem, przekaźnik pompy paliwa |
| 10 | Brzęczyk 10A |
| 11 | 15A Wielofunkcyjna jednostka sterująca |
| 12 | 20A System audio, wyświetlacz wielofunkcyjny |
| 13 | 10A System antykradzieżowy |
| 14 | Lusterka boczne 7,5A Elektryczne |
| 15 | Spryskiwacze przedniej szyby 10A |
| 16 | 5A Lampy wewnętrzne |
| 17 | 20A Wielofunkcyjna jednostka sterująca |
| 18 | Właz 20A |
| 19 | 5A System antykradzieżowy |
| 20 | 20A Elektryczne szyby |
| 21 | rezerwa |
| 22 | 5A Wielofunkcyjna jednostka sterująca |
| 23 | Wycieraczka 20A |
| 24 | 5A Immobilizer, zestaw wskaźników, lampy wewnętrzne, wspomaganie kierownicy, wyświetlacz wielofunkcyjny |
| 25 | Światła stopu 5/10A |
| 26 | Bezpiecznik zapalniczki samochodowej 20/25A |
| 27 | 15A Podgrzewane siedzenia |
| 28 | 15A Podgrzewane siedzenia |
| 29 | Spryskiwacz przedniej szyby 20A |
| 30 | 15A Układ sterowania silnikiem – benzyna |
| 31 | 15A Układ klimatyzacji |
| 32 | 5A Układ przeciwblokujący (ABS), odmgławiacz tylnej szyby |
| 33 | 7,5 / 15A Moduł sterujący silnika |
| 34 | 30A Podgrzewacz paliwa (diesel) |
| 35 | 5A System audio, elektrycznie sterowane szyby, szyberdach |
| 36 | Reflektor 10A LH – światło mijania |
| 37 | Reflektor świateł mijania 10A RH |
| 38 | 5A Lampy przednie lewe / tylne lewe pozycyjne |
| 39 | 5A Lampy przednie prawe / tylne prawe pozycyjne |
| 40 | 10A Sygnały stopu |
| 41 | 15A Światła przeciwmgielne |
| 42 | 10A Tylne światła przeciwmgielne |
| 43 | Reflektor 10A LH – światła drogowe |
| 44 | 10A RH reflektor-światło drogowe |
| 45 | 30A Układ klimatyzacji |
| 46 | 20A Zarządzanie silnikiem |
| 47 | 30A Ogrzewana tylna szyba |
| 48 | Rozrusznik 30A |
| 49 | Wspomaganie kierownicy 50A |
| 50 | 40A Układ przeciwblokujący (ABS) |
| 51 | 60A Sekwencyjna manualna skrzynia biegów – benzyna |
| 52 | 30A Silnik wentylatora chłodnicy – benzyna z klimatyzacją |
| 53 | Silnik wentylatora skraplacza klimatyzacji 30 A – benzyna |
| 54 | Skrzynia biegów 60A |
Za działanie zapalniczki odpowiada bezpiecznik nr 26.
Dodatkowa skrzynka przekaźników
Znajduje się w tylnej części komory silnika.
Schemat
| 1 | rezerwa |
| 2 | rezerwa |
| 3 | Przekaźnik centralnego zamka – blokowanie (drzwi kierowcy) |
| 4 | Przekaźnik centralnego zamka – podwójne ryglowanie |
| 5 | Przekaźnik centralnego zamka – odblokowanie |
| 6 | Przekaźnik centralnego zamka – blokowanie |
| 7 | Przekaźnik alarmu przeciwkradzieżowego |
| 8 | Przekaźnik oświetlenia tablicy rejestracyjnej |
| 9 | Przekaźnik silnika pompy spryskiwacza tylnej szyby |
| 10 | Przekaźnik silnika wycieraczek szyby przedniej – szybko |
| 11 | Przekaźnik klaksonu |
| 12 | Przekaźnik pompy spryskiwacza szyby przedniej |
| 13 | Przekaźnik silnika wycieraczek szyby przedniej – wolny/przerywany |
| 14 | Przekaźnik silnika wycieraczki tylnej |
| 15 | Przekaźnik kierunkowskazów – lewy |
| 16 | Przekaźnik kierunkowskazów – prawy |
