Opel (Vauxhall) Vivaro B prezentuje Vivaro 2 generacji. Lata wydania: 2014, 2015, 2016, 2017, 2018, 2019. W tym artykule znajdziesz oznaczenia bezpieczników i przekaźników Vauxhall ( Opel) Vivaro B wraz ze schematami skrzynek i ich lokalizacją. Zwróć uwagę na bezpiecznik zapalniczki.
Liczba elementów w pudełkach może różnić się od pokazanej i zależy od roku produkcji oraz regionu dostawy. Sprawdź opis w dokumentacji technicznej.
Contents
Bezpieczniki i skrzynki przekaźnikowe przedziału pasażerskiego
Skrzynka bezpiecznikowa

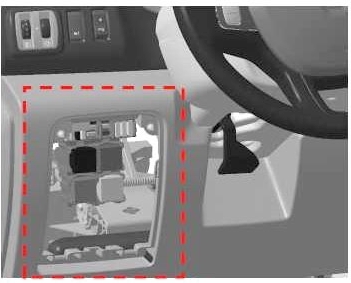

Znajduje się po lewej stronie tablicy rozdzielczej – za osłoną w pojazdach LHD.

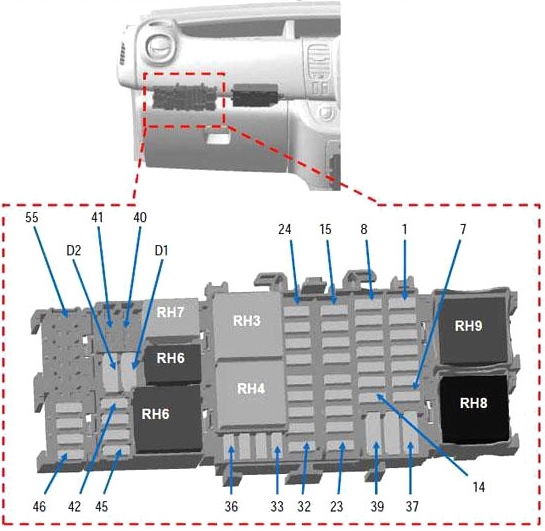

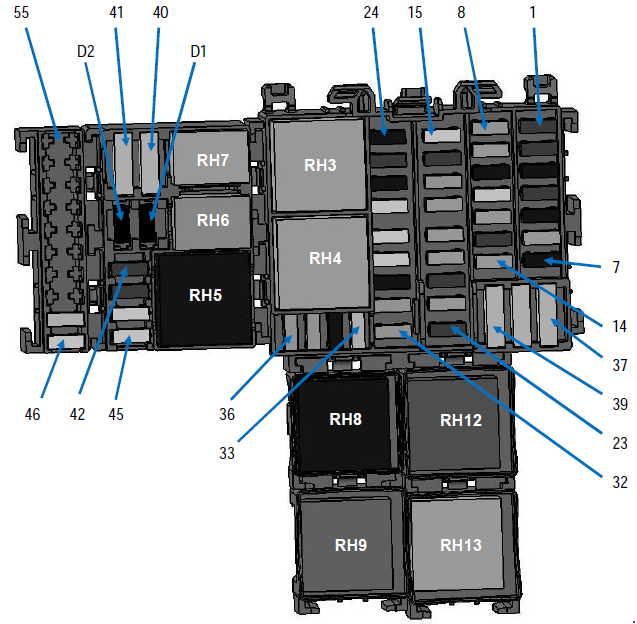

Schemat
Lub w schowku na rękawiczki po prawej stronie.

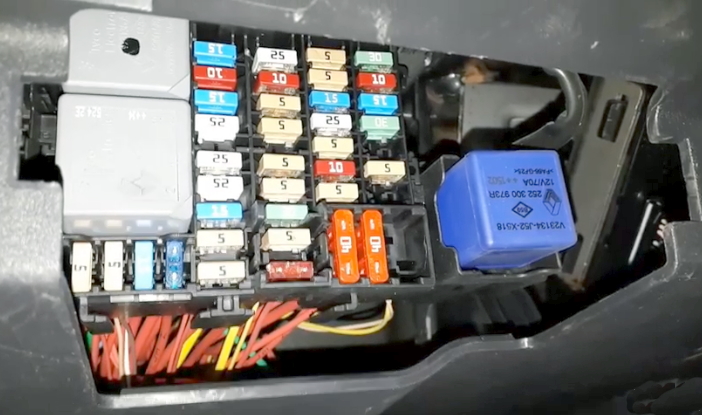

Zdjęcie
Opis
| F1 | Wycieraczka tylnej szyby 30A + zasilanie akumulatorowe |
| F2 | 10A Główny róg elektromagnetyczny |
| F3 | 15A + gniazdo zasilania akumulatorowego akcesoriów rozruchowych |
| F4 | 30A + zasilanie akumulatorowe Opóźnienie silnika podnoszenia szyby kierowcy |
| F5 | 15A + gniazdo akcesoriów z rozdziałem prądu z tyłu |
| F6 | Rozruch 5A BCM + |
| F7 | 15A + zasilanie po zapłonie podgrzewane fotele |
| F8 | Zasilanie akumulatora 5A + EMM (po ładowaniu zasilania zapłonu w VSC) AVS,AUO |
| 15A + zasilanie akumulatora EMM (po ładowaniu zasilania zapłonu w VSC) SOP03C | |
| F9 | 5A + ogólny rozkład prądu |
| F10 | Rozkład prądu 15A + gniazdo zapalniczki lub gniazdo akcesoriów z przodu |
| F11 | Zasilanie akumulatorowe 25A + EMM (światła do jazdy dziennej R, pozycyjne przednie, światła drogowe R, światła mijania L) |
| F12 | Światła hamowania 5A + czasowe zasilanie akumulatorowe, ABS, transponder |
| F13 | Oświetlenie wewnętrzne i klimatyzacja z zasilaniem akumulatorowym 10A + czasowo |
| F14 | 5A + czasowe zasilanie akumulatora kąt kierownicy Zatrzymaj i uruchom pojazd bez kluczyka |
| F15 | 25A + Po zapłonie zasilanie wycieraczki tylnej szyby, pompy spryskiwacza szyby, klaksonu |
| F 16 | 10A Ogółem + po zasilaniu zapłonu |
| F17 | 5A + po zapłonie zasilanie świateł biegu wstecznego |
| F18 | 5A + za wyłącznikiem zasilania zapłonu |
| F19 | 5A + po wtrysku zasilania zapłonu, przekaźnik rozrusznika, BCM |
| F20 | 5A + poduszka powietrzna zasilania zapłonu, blokada kolumny |
| F21 | 30A + po włączeniu zapłonu, wyłącznik podnoszenia szyby pasażera |
| F22 | 10A + pompa wspomagania układu kierowniczego zasilająca zapłon |
| F23 | Światła hamowania z zasilaniem akumulatorowym 15A + EMM |
| F24 | 15A + zasilanie akumulatorowe BCM (+ czasowe zasilanie akumulatorowe) |
| F25 | 10A + zasilanie akumulatorowe BCM, elektroniczne jednostki obliczeniowe, system monitorowania ciśnienia w oponach i pojazd bezkluczykowy |
| F26 | 15A + zasilanie akumulatorowe BCM do świateł awaryjnych i kierunkowskazów |
| F27 | 25A + zasilanie akumulatorowe BCM do blokowania elementów otwieranych |
| F28 | Zasilanie akumulatorowe 25A + EMM dla świateł do jazdy dziennej L, pozycyjnych tylnych, świateł drogowych L, świateł mijania R |
| F29 | 25A + EMM Zasilanie akumulatora Pozycja tablicy rejestracyjnej, przednie i tylne światła przeciwmgielne |
| F30 | 15A + zasilanie akumulatorowe pojedyncza dźwignia, alarm, klakson |
| F31 | Deska rozdzielcza z zasilaniem bateryjnym 5A + |
| F32 | Zasilanie akumulatorowe 5A + pojedyncza dźwignia |
| F33 | Przygotowanie do montażu gniazda haka holowniczego 20A + zasilanie akumulatorowe |
| F34 | 15A (dostarczany w zestawie z hakiem holowniczym) |
| F35 | 5A + wyłącznik zasilania akumulatora radio, multimedia, lusterka, gniazdo diagnostyczne |
| F36 | 5A + podgrzewacz lusterka zasilającego |
| F37 | Lusterka elektryczne 10A + zasilane akumulatorowo, dodatkowy adapter UCE |
| F38 | 40A + wyłącznik zasilania akumulatora tachygrafia |
| F39 | Wycieraczka samochodowa 40A + zasilanie akumulatorowe |
| F40 | 20A + przekaźnik dystrybucji prądu zasilania akumulatora 1 (ogrzewanie, klimatyzacja) |
| F41 | 15A + zasilanie rozdziału prądu, wstępne wyposażenie, dodatkowe adaptacje |
| F42 | 10A + grzałka zasilająca akumulator |
| F43 | 10A + silnik zasilający z dodatkową adaptacją |
| F44 | 25A + działająca grzałka silnika zasilającego |
| F45 | 25A + po zapłonie zasilanie dodatkowej jednostki klimatyzacyjnej |
| F46 | 25A + po przekazaniu zasilania zapłonu dla pojazdu bez kluczyka |
| F47 | Zasilanie akumulatorowe 20 A + EMM dla przekaźnika dystrybucji prądu bez obciążenia |
| F48 | – |
| F49 | – |
| F50 | – |
| F51 | – |
| F52 | – |
| F53 | – |
| F54 | – |
| F55 | – |
Za zapalniczkę odpowiada bezpiecznik nr 10 przy 15A.
Skrzynka przekaźników

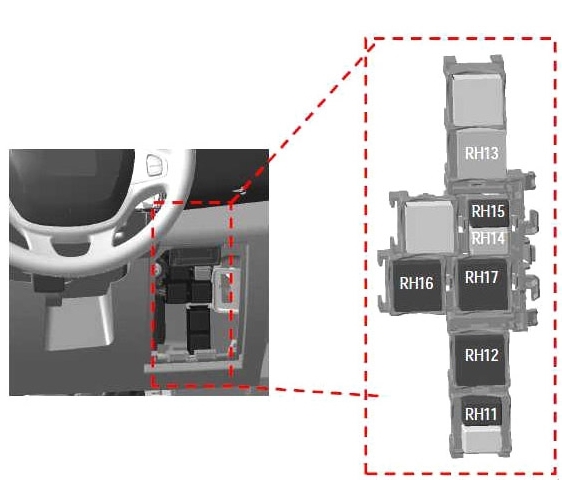

Dodatkowa skrzynka przekaźników znajduje się po prawej stronie – w schowku podręcznym w LHD.

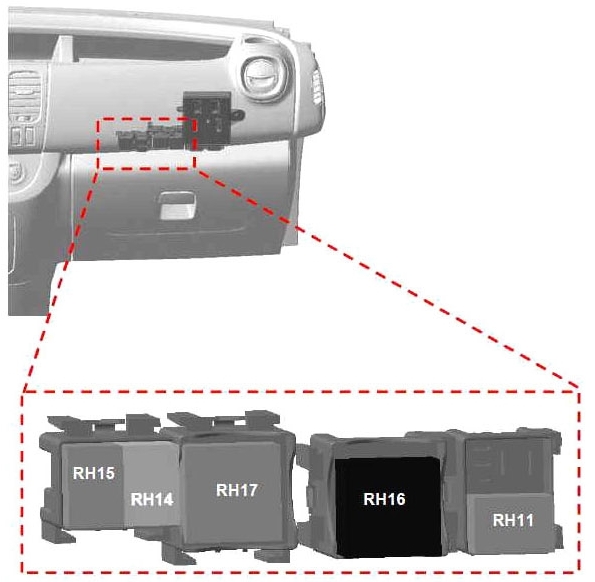

Lub za osłoną RHD.
Przeznaczenie
| RH3 | 40A Przekaźnik wycieraczek szyby przedniej |
| RH4 | 40A Przekaźnik drugiej prędkości wycieraczki przedniej szyby |
| RH5 | 40A + po włączeniu przekaźnika zasilania zapłonu i klimatyzacji tylnej |
| RH6 | 20A Matryca podgrzewacza pompy wodnej przekaźnika pomocniczego |
| RH7 | 20A Przekaźnik elektrycznego odblokowania drzwi kierowcy (SDO) |
| RH8 | 70A + przekaźnik dystrybucji prądu nr. 1 |
| RH9 | 40A + przekaźnik dystrybucji prądu nr. 2 |
| RH11 | 20A Przekaźnik elektrycznego podnoszenia szyby |
| RH12 | 40A Lusterka + przekaźnik ogrzewania tylnej szyby |
| RH13 | 40A Przekaźnik wycieraczki tylnej szyby |
| RH14 | 20A Przekaźnik centralnego zamka drzwi |
| RH15 | 20A Przekaźnik elektrycznego podnoszenia szyby |
| RH16 | 40A Przekaźnik zasilania po zapłonie nr. 2 (pojazdy z kartą głośnomówiącą) |
| RH17 | 40A Silnik pracuje + przekaźnik |
| RH18 | – |
| RH19 | – |
| RH20 | – |
Komora silnika
Znajduje się po lewej stronie, obok akumulatora.

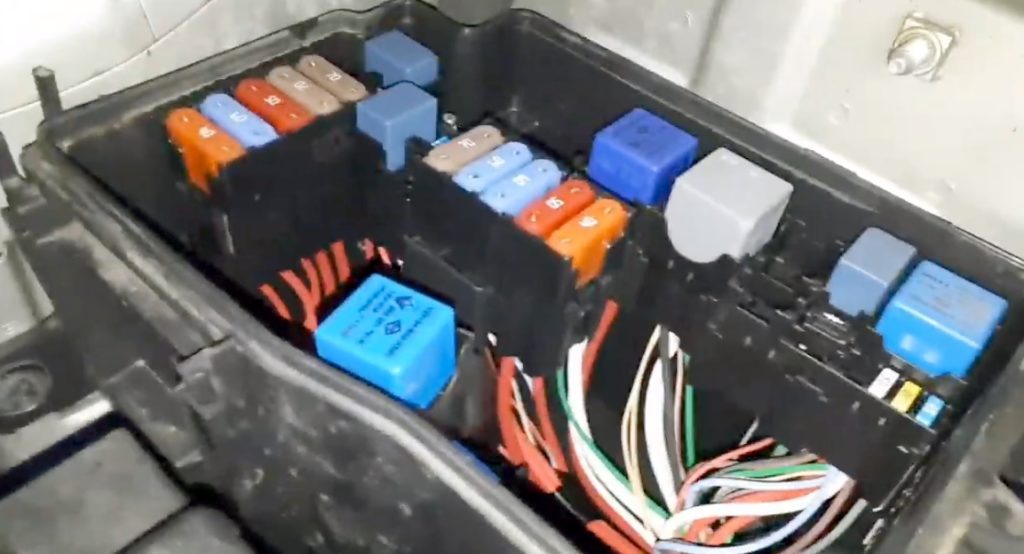

Zdjęcie poglądowe

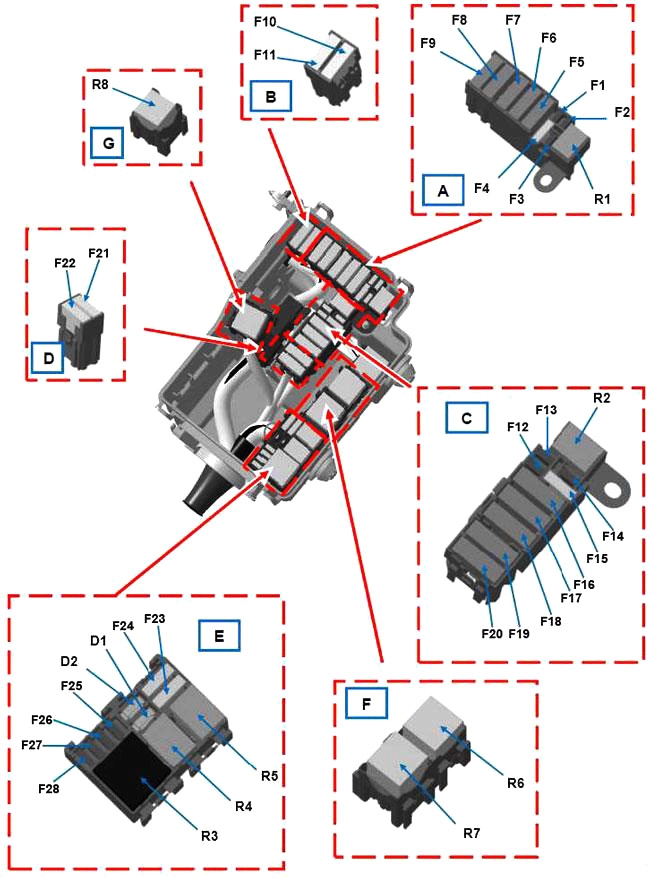

Schemat
Oznaczenie
| F1 | – | – |
| F2 | – | – |
| F3 | 25 | ABR/ESP |
| F4 | 30 | Rozrusznik |
| F5 | 70 | Przedział pasażerski 1 |
| F6 | 70 | Przedział pasażerski 3 |
| F7 | 50 | ABR/ESP |
| F8 | 60 | Przedział pasażerski 2 |
| F9 | 20 | Ogrzewanie lusterek |
| 40 | Tylna szyba + ogrzewanie lusterek | |
| F10 | – | – |
| F11 | – | – |
| F12 | – | – |
| F13 | – | – |
| F14 | 15 | + sprężarka klimatyzacji zasilana akumulatorowo |
| F15 | 15 | Pompa paliwowa |
| F 16 | 70 | Jednostka sterująca nagrzewnicą |
| F17 | 60 | Zespół elementu grzejnego |
| F18 | 60 | Zespół elementu grzejnego |
| F19 | 40 | Oznaczenie silnika *408 i klimatyzacja lub 450 i ogrzewanie Zespół wentylatora napędzanego silnikiem 1 |
| 50 | Oznaczenie silnika *408 i ogrzewanie lub 450 i klimatyzacja Zespół wentylatora napędzanego silnikiem 1 | |
| F20 | 40 | Oznaczenie silnika *408 i klimatyzacja lub 450 Zespół wentylatora napędzanego silnikiem 2 |
| F21 | – | – |
| F22 | – | – |
| F23 | – | – |
| F24 | – | – |
| F25 | – | – |
| F26 | 25 | Nagrzewnica diesla |
| F27 | 20 | Układ wtryskowy silnika |
| F28 | 15 | Układ wtryskowy silnika |
| Przekaźnik | ||
| R1 | 20 | Startowy |
| R2 | 20 | Przekaźnik pompy paliwa |
| R3 | 40 | Przekaźnik zasilania wtrysku |
| R4 | 20 | Przekaźnik sterujący sprężarką |
| R5 | – | – |
| R6 | 70 | Wysoka prędkość (zespół wentylatora napędzanego silnikiem 1) |
| R7 | 40 | Niska prędkość (zespół wentylatora napędzanego silnikiem) |
| R8 | 40 | Wysoka prędkość (zespół wentylatora napędzanego silnikiem 2) |
| Diody | ||
| D1 | Sprężarka klimatyzacji | |
| D2 | – | |
Jednostka dystrybucji elektrycznej
Znajduje się w pobliżu samego akumulatora.

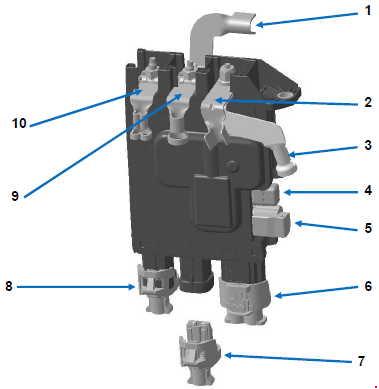

Schemat
Opis
- Okablowanie zasilania zabezpieczającego akumulator
- 300A Okablowanie silnika (alternator)
- 300A Okablowanie silnika (rozrusznik)
- Minibezpiecznik 5A z nasadką (Start/Stop)
- Okablowanie kabiny 5A (Start/Stop)
- Okablowanie kabiny 50A (konwersja opcji KPD i KC6 lub hak holowniczy przyczepy)
- Zarezerwowane do konwersji przeznaczonych dla producentów nadwozi
- 35A Okablowanie silnika (sterowanie silnikiem)
- Zespół przyłączeniowy silnika
- 120A Okablowanie kabiny (wspomaganie kierownicy)
Jeśli chcesz pomóc w uzupełnieniu materiału – napisz w komentarzach.
