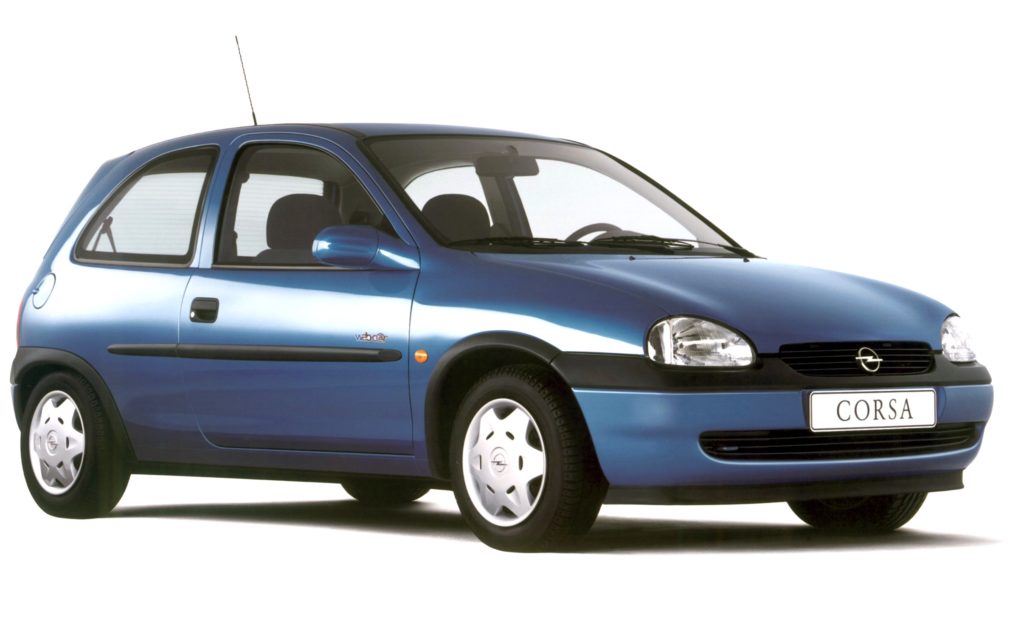

Opel Corsa B – reprezentuje drugą generację gamy Opla Corsy. Na bazie Corsy B opracowano sportowe coupe Tigra i LCV Combo. W naszym materiale znajdziesz oznaczenia skrzynek bezpieczników i przekaźników Opla (Vauxhall) Corsy B ( Tigra / Combo) wyprodukowanych w latach 1993, 1994, 1995, 1996, 1997, 1998, 1999 i 2000. Wskażemy Ci także lokalizacje bloki, ich schematy i zdjęcia. Podkreślmy bezpiecznik odpowiedzialny za zapalniczkę.
Contents
Przedział pasażerski
Główne pudełko
Znajduje się pod deską rozdzielczą po stronie kierowcy, za osłoną zabezpieczającą.

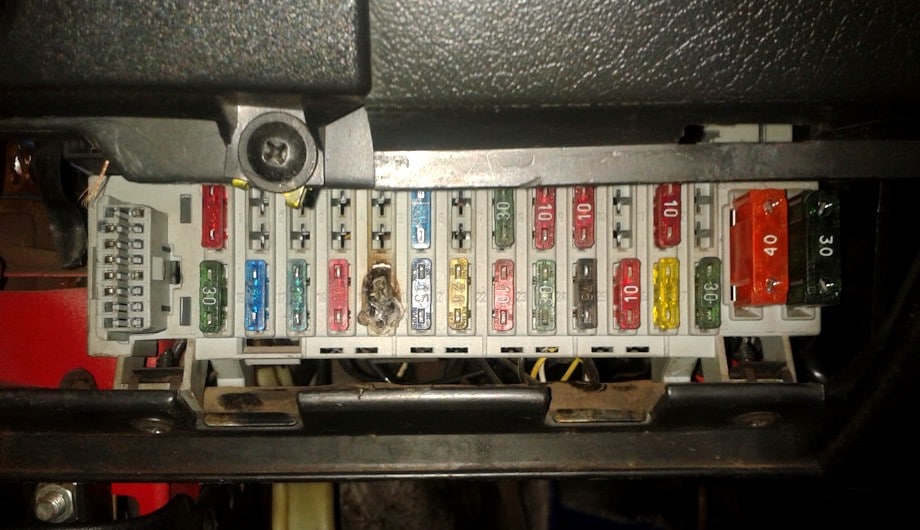

Zdjęcie poglądowe

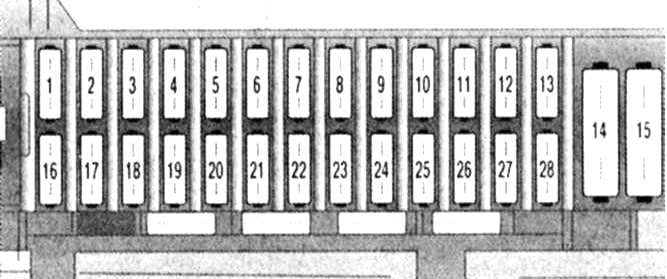

Schemat
Przeznaczenie
1 | 20A Alarm awaryjny, syrena alarmu przeciwkradzieżowego, oświetlenie wnętrza i bagażnika |
2 | 10A Automatyczna skrzynia biegów |
3 | 30A Ogrzewana tylna szyba, zabezpieczenie przed kradzieżą |
4 | Światła do jazdy dziennej 10A |
5 | 10A Automatyczna skrzynia biegów |
6 | 10A Światła cofania i tylne światła przeciwmgielne |
7 | Klimatyzator 30A |
8 | 20A Lewe światło postojowe, lewe tylne światło postojowe |
9 | 20A Przesuwany panel dachowy |
10 | 10A Lewe światło drogowe |
11 | Spryskiwacz kloszy reflektorów 30A |
12 | 10A Światło mijania lewe, poziomowanie reflektorów |
13 | 20A Pojedynczy zamek |
14 | 40A Ogrzewana tylna szyba |
15 | 30A Wentylator nagrzewnicy i K/V |
16 | Wycieraczka 30A |
17 | 10A Odbiornik radiowy, wyświetlacz informacyjny, sygnalizatory, K/V, oświetlenie schowka podręcznego, elektrycznie sterowane szyby, napęd lusterek zewnętrznych, wspomaganie kierownicy |
18 | 20A Pojedynczy zamek, światła cofania, prędkościomierz, AT, podgrzewane siedzenia i tylna szyba, zapalniczka |
19 | Reflektory 10A K/L, światła do jazdy dziennej |
20 | Wentylator 30A K/V |
21 | 15A Światła stopu i alarmy |
22 | 10A ABS |
23 | 10A Światło postojowe prawe, światło postojowe prawe tylne, oświetlenie tablicy rejestracyjnej |
24 | 15A Klimatyzator |
25 | 10A Prawe światło drogowe |
26 | 20A Pompa paliwa, układ wtrysku paliwa |
27 | 10A Prawe światło mijania, poziomowanie reflektorów |
28 | 30A Okna |
Za zapalniczkę odpowiada bezpiecznik nr 18, 20A.

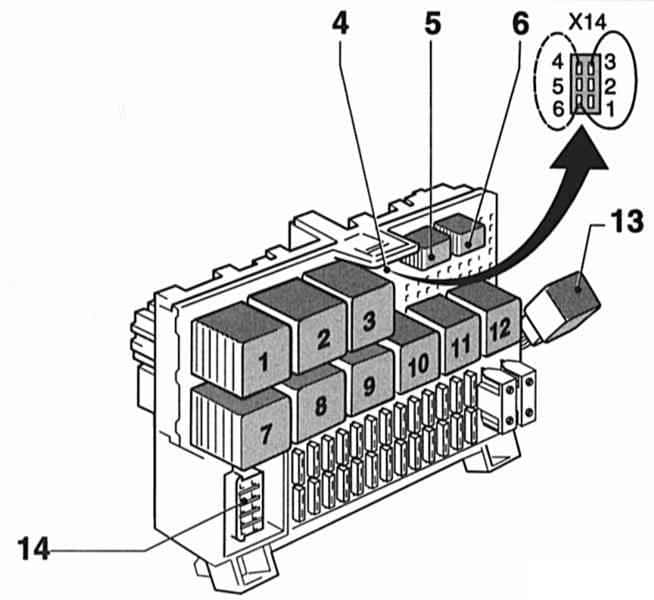

Przekaźnik
Opis
- Ogrzewanie lusterek zewnętrznych (przekaźnik czasowy)
- Przekaźnik kierunkowskazów
- Przerywana praca wycieraczki tylnej szyby
- Kodowanie świateł przeciwmgielnych (6-pinowe)
- Światła przeciwmgielne
- Mgliste latarnie
- Przerywana praca wycieraczek
- Ogrzewana tylna szyba
- Reflektory włączone brzęczykiem ostrzegawczym
- Syrena alarmowa przeciwkradzieżowa
- Pompa spryskiwacza soczewek reflektorów (przekaźnik opóźnienia)
- Przekaźnik rozrusznika alarmu przeciwkradzieżowego
- DRL
- DLC, w zależności od wersji, 10-, 14- lub 16-pin
Konstrukcja klocków i przeznaczenie ich elementów może różnić się od prezentowanej i zależeć od roku produkcji oraz poziomu wyposażenia pojazdu.

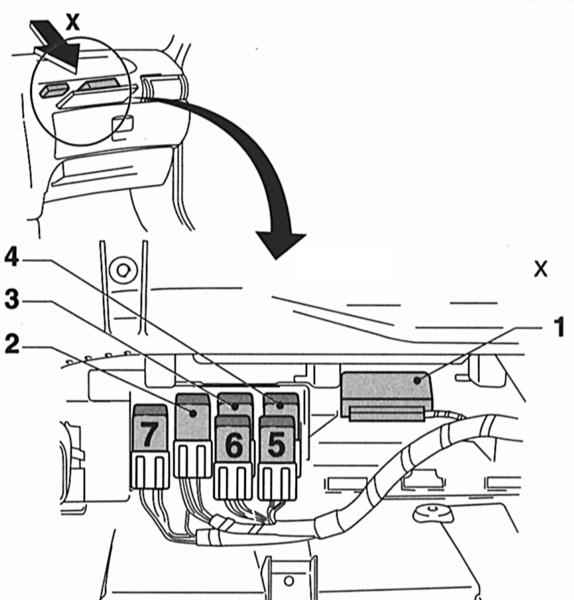

Dodatkowa skrzynka przekaźników 1
Znajduje się nad schowkiem na rękawiczki.
Schemat
Przeznaczenie
Typ 1
- Alarm antykradzieżowy (centrala sterująca)
- Wentylator chłodnicy skraplacza К / В (przekaźnik К51)
- Wentylator chłodnicy skraplacza К / В (przekaźnik К52)
- Wentylator chłodnicy skraplacza К / В (przekaźnik К26)
- K/W
- Wentylator K/V
- Wentylator chłodnicy skraplacza К / В, 2. bieg
Typ 2
- Przekaźnik I wentylatora chłodnicy skraplacza K/V (do 1995 r.)
- Przekaźnik II wentylatora chłodnicy skraplacza K/V (do 1995 r.) lub Przekaźnik K/V (od 1996 r.)
- Przekaźnik III wentylatora chłodnicy skraplacza K/V (do 1995 r.)

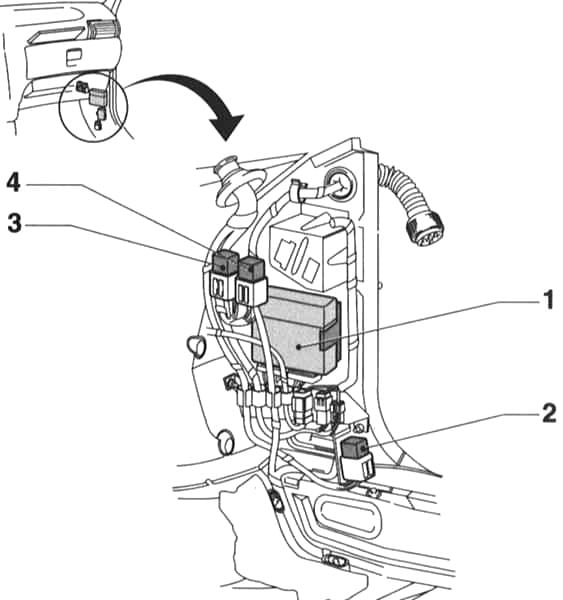

Dodatkowa skrzynka przekaźników 2
Urządzenie to jest przymocowane do prawego odpływu, zamkniętego przez wykończenie wewnętrzne.
Schemat
Przeznaczenie
- Jednostka sterująca MulTec
- Przekaźnik pompy paliwa
- Przekaźnik świec żarowych diesla
- Przekaźnik kontroli ładowania akumulatora
Komora silnika
Znajduje się po lewej stronie komory silnika. Aktualny schemat zostanie wydrukowany na okładce.

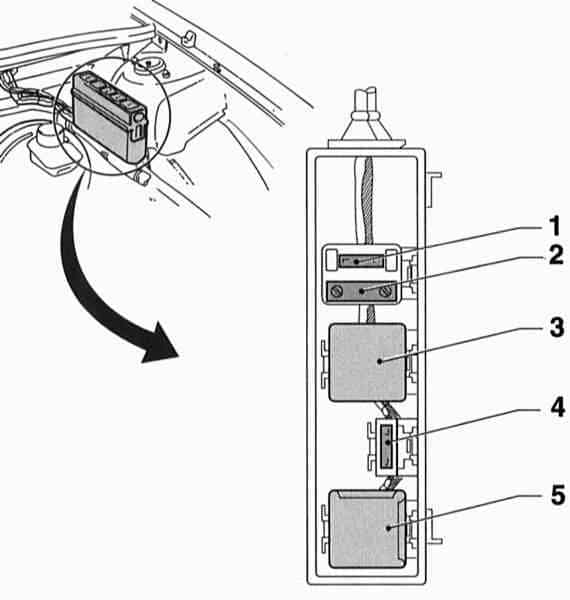

Typ 1
Schemat
Opis
- Bezpiecznik ogrzewania filtra paliwa silnika Diesla
- Bezpiecznik świec żarowych diesla
- Przekaźnik podgrzewacza filtra paliwa Diesel
- Bezpiecznik klaksonu i systemu alarmowego
- Przekaźnik sprężarki K/V
Typ 2

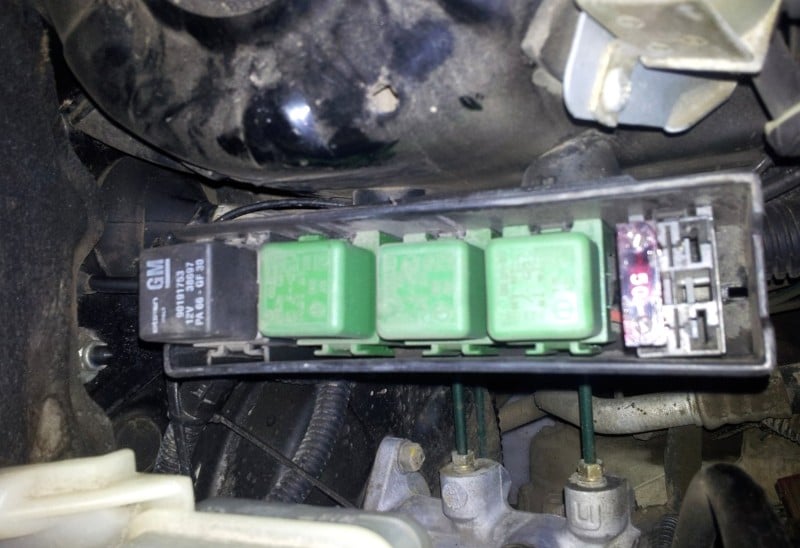

Zdjęcie poglądowe
Schemat
Opis
- F1 – F2 Pompa powietrza do mieszania powietrza ze spalinami
- F3 Bezpiecznik ogrzewania filtra paliwa silnika Diesla
- F4 Bezpiecznik świecy żarowej silnika Diesla
- 1 Przekaźnik sprężarki К / В
- 2 Przekaźnik I wentylator skraplacza K/V
- 3 Przekaźnik II wentylatora skraplacza K/V
- 4 Przekaźnik III wentylatora skraplacza K/V
Jeżeli chcesz coś dodać napisz w komentarzu.
