Opel Sintra był produkowany w Europie w latach 1996, 1997, 1998 i 1999. Model ten znany jest także pod nazwami Chevrolet Venture , Pontiac Montana . W tym materiale znajdziesz opis skrzynek bezpieczników i przekaźników do Opla Sintry wraz ze schematami skrzynek. Zwróć uwagę na bezpiecznik odpowiedzialny za zapalniczkę.

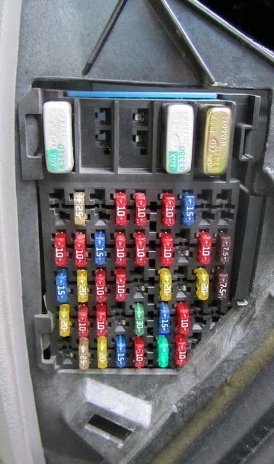

Przedział pasażerski
Znajduje się na końcu deski rozdzielczej, za osłoną ochronną.

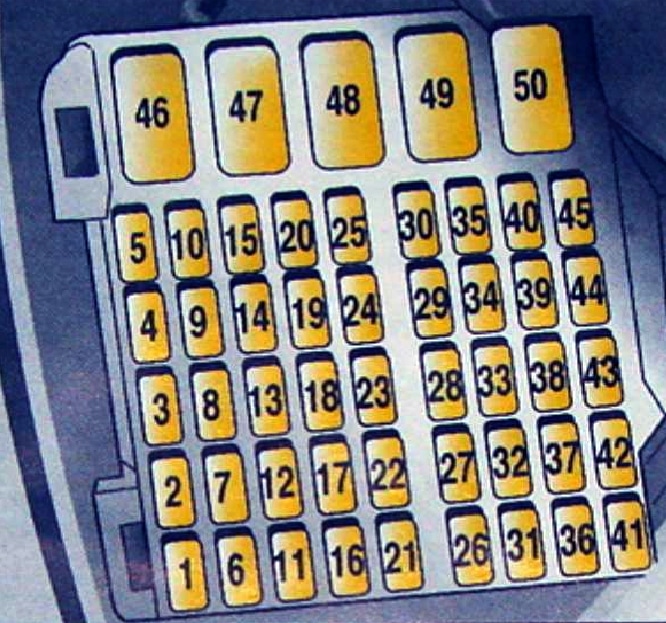

Schemat
Opis
| 1 | 10A Tempomat – sterowanie |
| 2 | 20A kierunkowskazy, światła stopu |
| 3 | Poduszki powietrzne 15A, napinacze pasów bezpieczeństwa |
| 4 | Zapalniczka 10A , dmuchawa wewnętrzna, wyświetlacz |
| 5 | Wyświetlacz informacyjny 10A |
| 6 | 25A środek do czyszczenia szkła |
| 7 | Ogrzewanie tylnej szyby 10A, klimatyzacja, światła drogowe |
| 8 | Właz 20A |
| 9 | Ogrzewanie przednich siedzeń 10A |
| 10 | 25A środek do czyszczenia szkła |
| 11 | Jednostka sterująca 20A |
| 12 | Centralny zamek 10A, napęd lusterek bocznych |
| 13 | Jednostka sterująca 10A |
| 14 | Oświetlenie zewnętrzne 15A |
| 15 | rezerwa |
| 16 | Centralny zamek 15A, radio, wyświetlacz, klimatyzacja |
| 17 | Kierunkowskaz 15A |
| 18 | rezerwa |
| 19 | Immobiliser 10A |
| 20 | 10A ABS |
| 21 | Tylne światło przeciwmgłowe 10A |
| 22 | Ogrzewanie tylnej szyby 25A |
| 23 | Regulator wysokości jazdy 20A (zacisk 30) |
| 24 | Reflektor świateł mijania lewy 10A |
| 25 | Reflektor świateł mijania prawy 10A |
| 26 | Zapalniczka 30A, gniazdka |
| 27 | 15A Kierunkowskazy, światła postojowe, lewa strona |
| 28 | Napęd klapy wlewu 20A |
| 29 | 10A lewa strona |
| 30 | 10A prawa strona |
| 31 | Jednostka sterująca 7,5A |
| 32 | Odbiornik radiowy 7,5A |
| 33 | Wyświetlacz 10A |
| 34 | Zapalniczka 15A |
| 35 | rezerwa |
| 36 | rezerwa |
| 37 | rezerwa |
| 38 | 20A ABS |
| 39 | Ogrzewanie zewnętrznych lusterek wstecznych 10A |
| 40 | rezerwa |
| 41 | rezerwa |
| 42 | rezerwa |
| 43 | 10A ABS |
| 44 | Immobiliser 10A |
| 45 | rezerwa |
| 46 | Elektryczne szyby 30A |
| 47 | rezerwa |
| 48 | Napęd 30A do regulowanych przednich siedzeń, podgrzewane przednie siedzenia |
| 49 | Dmuchawa chłodnicy 30A, klimatyzator |
| 50 | Oświetlenie zewnętrzne 20A |
Bezpieczniki 4 i 34 odpowiadają za działanie zapalniczki i gniazdek dodatkowych.

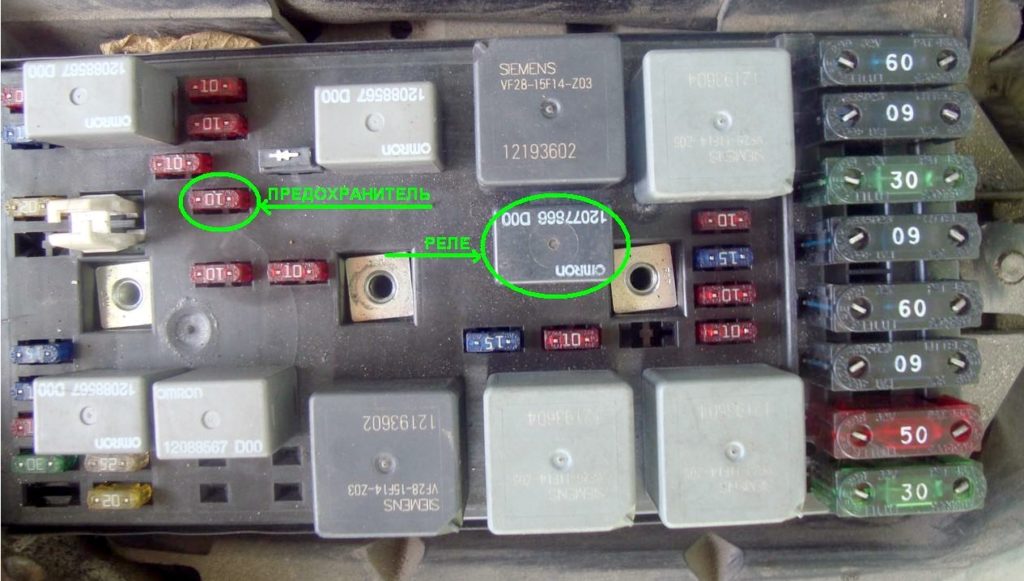

Komora silnika
Urządzenie to jest zamknięte pokrywą ochronną i znajduje się niedaleko akumulatora.

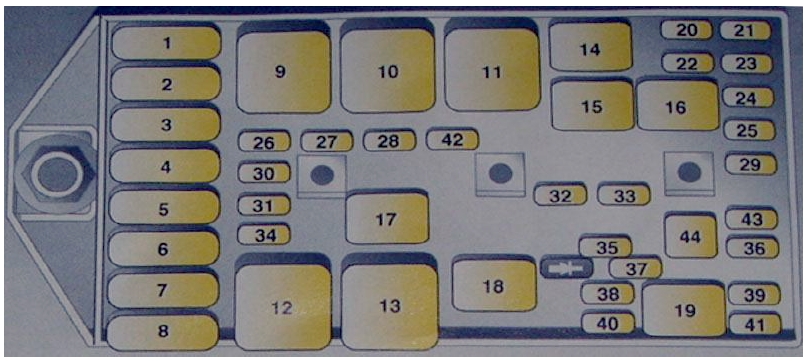

Schemat
Przeznaczenie
| 1 | Wentylator dmuchawy chłodnicy 30A |
| 2 | Pompa powietrza 50A |
| 3 | Bezpiecznik główny 60A |
| 4 | Bezpiecznik główny 60A |
| 5 | Bezpiecznik główny 60A |
| 6 | Wentylator dmuchawy chłodnicy 30A |
| 7 | Bezpiecznik główny 60A |
| 8 | Rozrusznik 60A |
| 9 – 19 | Przekaźnik |
| 20 | zapasowy bezpiecznik |
| 21 | zapasowy bezpiecznik |
| 22 | zapasowy bezpiecznik |
| 23 | zapasowy bezpiecznik |
| 24 | zapasowy bezpiecznik |
| 25 | Światła przeciwmgielne 10A |
| 26 | Automatyczna skrzynia biegów 10A |
| 27 | rezerwa |
| 28 | Czujnik położenia wałka rozrządu 10A |
| 29 | 15A sygnał dźwiękowy, alarm antywłamaniowy |
| 30 | Układ zapłonowy 10A, jednostka sterująca silnika |
| 31 | Światła cofania 15A |
| 32 | Prawe światło drogowe 10A |
| 33 | Reflektor świateł drogowych lewych 10A |
| 34 | Wentylator dmuchawy chłodnicy 10A |
| 35 | Pompa paliwa 10A |
| 36 | Spryskiwacz reflektorów 20A |
| 37 | Spryskiwacz reflektorów 10A |
| 38 | Układ wtryskowy 10A, układ recyrkulacji spalin |
| 39 | Jednostka sterująca silnika 15A |
| 40 | Układ wtryskowy 10A |
| 41 | Automatyczna skrzynia biegów 10A, wentylator chłodnicy |
| 42 | Pompa paliwa 15A, sonda lambda |
| 43 | rezerwa |
