Kompaktowy samochód miejski Opel Agila produkowany był w dwóch generacjach. Agila A pierwszej generacji trafiła na rynki w latach 2000, 2001, 2002, 2003, 2004, 2005, 2006 i 2007. Następnie do 2015 roku montowana była Agila B drugiej generacji . W naszym materiale pokażemy oznaczenie skrzynek bezpieczników i przekaźników Opla (Vauxhall) Agila pierwszej generacji , lokalizację skrzynek, ich schematy i zdjęcia. Podkreślmy bezpiecznik odpowiedzialny za zapalniczkę.
Konstrukcja skrzynek oraz przeznaczenie elementów mogą różnić się od pokazanych i zależą od roku produkcji oraz poziomu wyposażenia pojazdu.
Przedział pasażerski

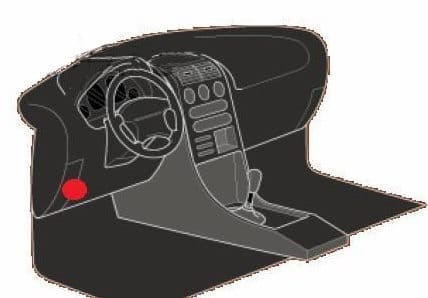

Znajduje się pod deską rozdzielczą po stronie kierowcy, za osłoną ochronną, na której wydrukowany zostanie aktualny opis.

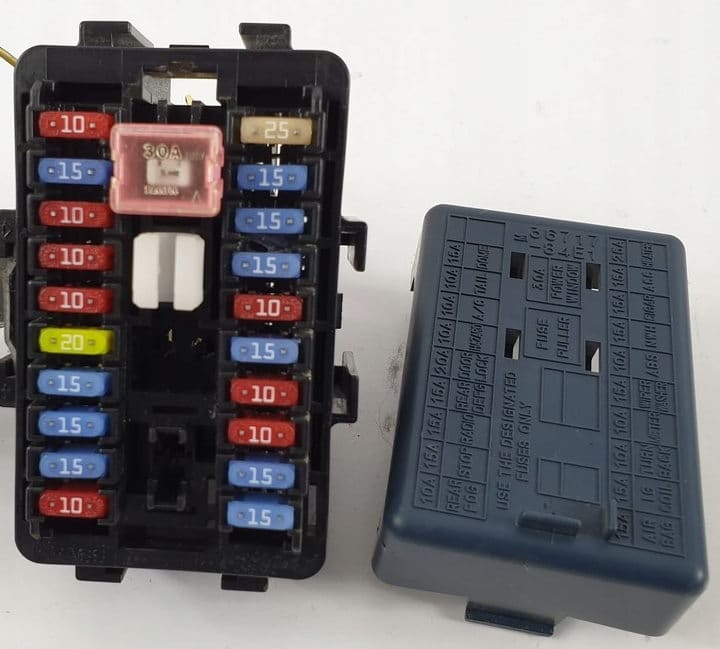

Zdjęcie poglądowe ich wykonania

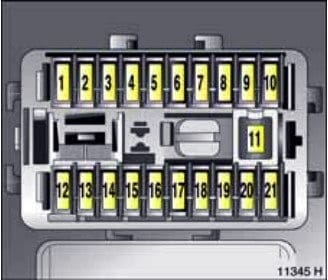

Schemat
Opis
| 1 | 10A Światła przeciwmgielne |
| 2 | 15A Sygnał stopu |
| 3 | 15A Elektroniczny immobilizer, system multimedialny, oświetlenie wnętrza |
| 4 | 15A Ogrzewana tylna szyba |
| 5 | 20A Centralny zamek |
| 6 | Alarm 10A |
| 7 | 10A Klimatyzator |
| 8 | 10A Światło tylne |
| 9 | 15A Oświetlenie wewnętrzne |
| 10 | 15A Centralny zamek, przyrządy, lusterka zewnętrzne |
| 11 | 30A Okna |
| 12 | Poduszki powietrzne 15A |
| 13 | 15A Elektroniczne zabezpieczenie przed kradzieżą, wspomaganie kierownicy (EPS), oprzyrządowanie, klimatyzacja |
| 14 | 10A Centralny zamek, kierunkowskazy, światła cofania, regulacja zasięgu reflektorów |
| 15 | 10A Prędkościomierz i inne urządzenia |
| 16 | 15A Wycieraczki, spryskiwacz szyby przedniej |
| 17 | 10A ABS |
| 18 | 15A Elektroniczny system zarządzania silnikiem |
| 19 | Zapalniczka 15A |
| 20 | 15A Centralny zamek, lusterka zewnętrzne, system multimedialny, wskaźniki, kierunkowskazy, zapalniczka |
| 21 | 25A Ogrzewanie wnętrza, ogrzewanie tylnej szyby, klimatyzacja |
Za zapalniczkę odpowiada bezpiecznik nr 19 przy 15A.
Komora silnika

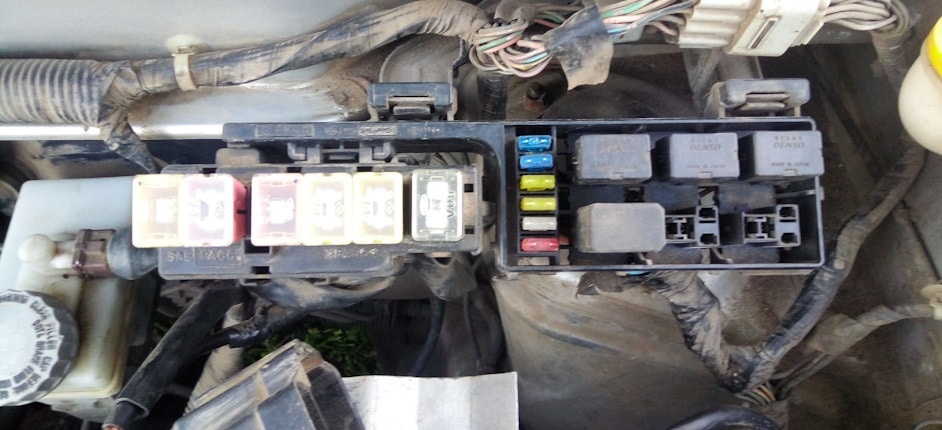

Znajduje się po lewej stronie za akumulatorem. Na wieczku musi znajdować się także aktualny schemat z oznaczeniem elementów.

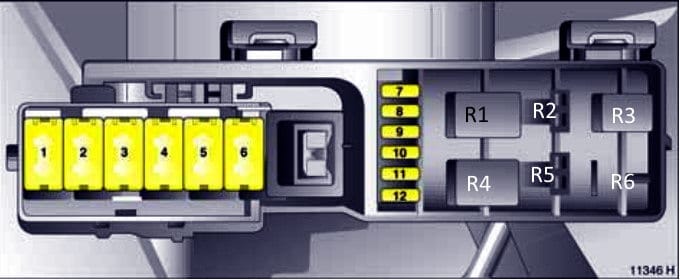

Schemat
Przeznaczenie
| 1 | 60A ABS |
| 2 | Wentylator chłodzący 30A |
| 3 | Wspomaganie kierownicy 30A (EPS) |
| 4 | Rozrusznik 60A |
| 5 | 60A Oświetlenie, silnik, system mediów |
| 6 | Alternator 80A (silnik benzynowy) |
| 7 | 15A Światło mijania, światło drogowe (prawa lampa) |
| 8 | 15A Prędkościomierz, przyrządy, kontrolki, światła mijania i drogowe (lewa lampa) |
| 9 | 20 / 30A Wentylator chłodnicy, układ wtrysku paliwa: silnik benzynowy |
| 10 | 15A Światła przeciwmgielne |
| 11 | Sygnał 15A |
| 12 | rezerwa |
Przekaźnik
- Przekaźnik klaksonu
- Przekaźnik wentylatora chłodnicy
- Przekaźnik pompy paliwa
- Przekaźnik jednostki sterującej silnika (przekaźnik zapłonu)
- rezerwa
- Przekaźnik świateł przeciwmgłowych

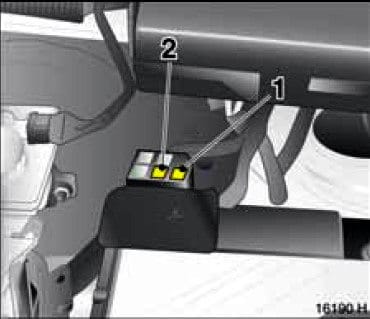

Oddzielnie nad akumulatorem można umieścić małe pudełko. Może zawierać bezpieczniki i przekaźniki podgrzewania wstępnego.
