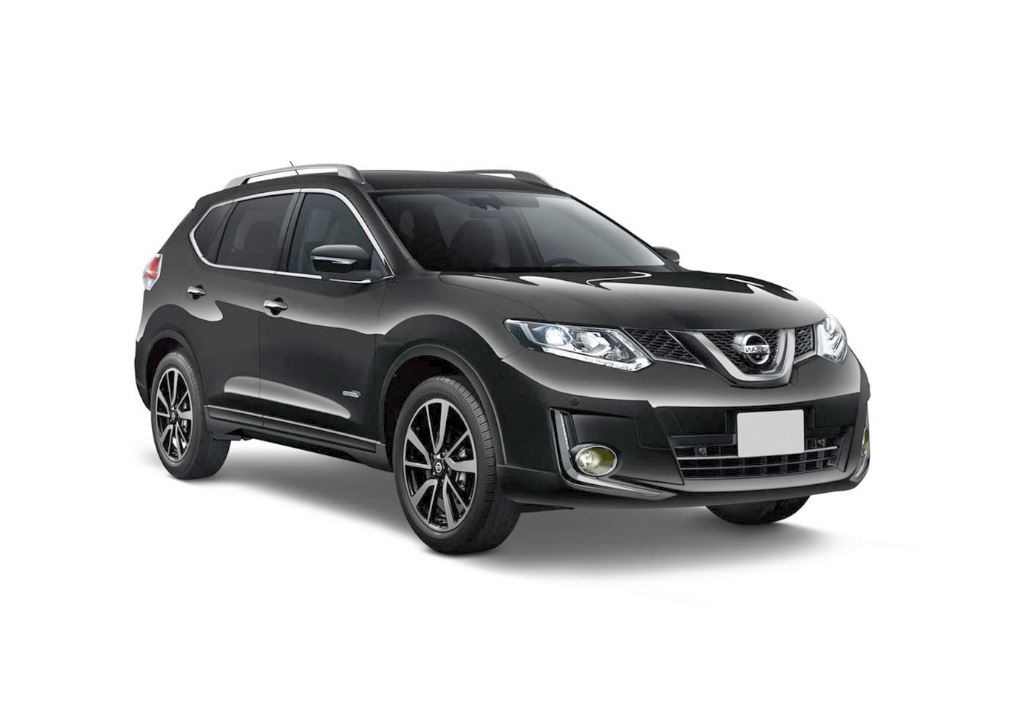

Nissan X-Trail T32 przedstawia X Trail 3 generacji. Produkowane w latach 2014, 2015, 2016, 2017, 2018, 2019, 2020, 2021, 2022 zarówno z silnikami benzynowymi, jak i wysokoprężnymi. W tym czasie model został odnowiony. W tym materiale znajdziesz oznaczenia bezpieczników i przekaźników Nissan X Trail T32 wraz ze schematami skrzynek i ich lokalizacją. Podświetl bezpiecznik zapalniczki.
Liczba elementów w blokach oraz ich dekodowanie może różnić się od prezentowanej i zależy od roku produkcji oraz wyposażenia Twojego samochodu. Sprawdź opis wraz ze schematami na wieczku pudełka.
Contents
Przedział pasażerski
Znajdują się one na końcu tablicy rozdzielczej po obu stronach.
Lewe pudełko (główne)
Aby uzyskać dostęp, należy zdjąć pokrywę ochronną.

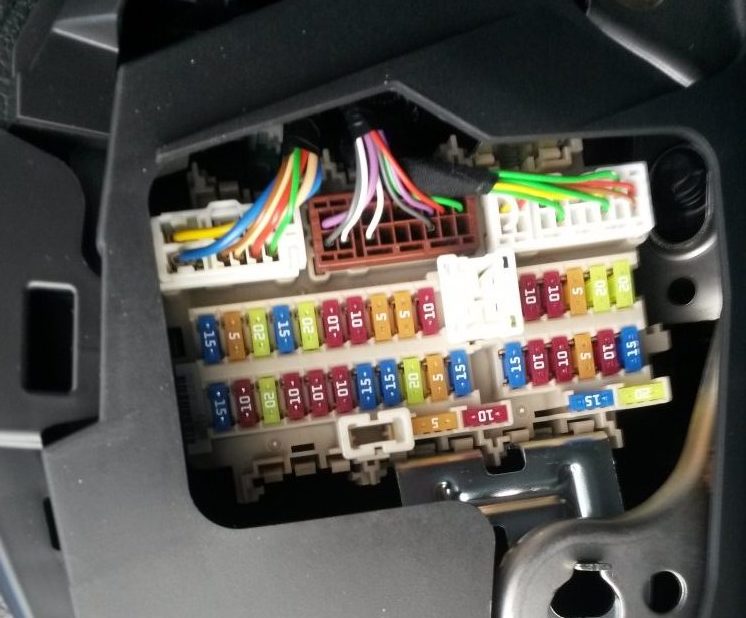

Zdjęcie poglądowe (obraz odwrócony)

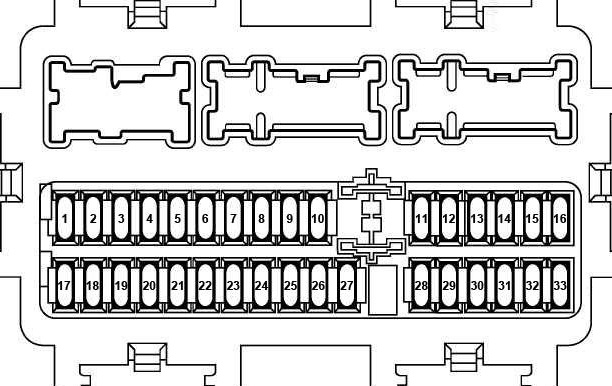

Schemat
Opis
| 1 | 15A Kierunkowskazy, światła awaryjne (moduł elektroniki nadwozia (BCM)) |
| 2 | 5A Jednostka sterująca napędem na cztery koła |
| 3 | 20A Zamek centralny (moduł elektroniki nadwozia (BCM)) |
| 4 | 15A Wycieraczka tylna (moduł elektroniki nadwozia (BCM)) |
| 5 | 20A Zamek centralny (moduł elektroniki nadwozia (BCM)) |
| 6 | 10A Sterownik napędu na cztery koła, złącze diagnostyczne, hamulec postojowy |
| 7 | 10A Moduł elektroniki nadwozia (BCM) |
| 8 | 5A Przełącznik sprzęgła |
| 9 | Antena systemu antykradzieżowego Nissana 5A (NATS) |
| 10 | 10A Włącznik świateł hamowania |
| 11 | 20A System audio |
| 12 | Subwoofer 10 A (opcjonalne gniazdo) |
| 13 | 10A Zestaw wskaźników |
| 14 | 5A Moduł elektroniki nadwozia (BCM), moduł sterujący syreną |
| 15 | 20A System audio, jednostka sterująca nawigacją, system widoku dookoła |
| 16 | 20A System audio, jednostka sterująca nawigacją, system widoku dookoła |
| 17 | 15A Silnik nagrzewnicy, klimatyzator |
| 18 | 10A Zapasowy bezpiecznik |
| 19 | Zapalniczka 20A |
| 20 | 10A Klimatyzacja, pedał hamulca, włącznik świateł stop (R9M), sterownik lusterek |
| 21 | 10A ABS, jednostka sterująca ABS, dynamiczna kontrola stabilności pojazdu (VDC) |
| 22 | 10A Podgrzewane lusterka |
| 23 | 15A Ogrzewana tylna szyba |
| 24 | 15A Ogrzewana tylna szyba |
| 25 | 20A Przekaźnik oświetlenia wnętrza (moduł elektroniki nadwozia (BCM)), złącze opcjonalne |
| 26 | 5A Jednostka sterująca nawigacją, regulacja zasięgu reflektorów, system audio |
| 27 | Silnik nagrzewnicy 15 A, klimatyzacja, przekaźnik obejściowy |
| 28 | 15A Podgrzewane przednie siedzenia |
| 29 | Przetwornica DC/DC 10A |
| 30 | 10A Włącznik świateł hamowania. czujnik kąta skrętu kierownicy, sterownik sonaru, sterownik ESP, sterownik napędu na 4 koła, gniazdo diagnostyczne, system audio, sterownik nawigacji, monitor otoczenia, hamulec postojowy. moduł podwozia, automatycznie przyciemniające się lusterko, opcjonalne złącze, przełącznik zespolony, przekaźnik podgrzewacza paliwa. czujnik odległości, kamera przednia, przekaźnik PTC: 1, 2, 3 |
| 31 | 5A Zestaw wskaźników, dioda |
| 32 | Poduszki powietrzne 10A |
| 33 | 15A Podkładka do szkła, przełącznik kombinowany |
Za zapalniczkę odpowiada bezpiecznik nr 19, 20A.
Poszczególne elementy przekaźników znajdują się z tyłu urządzenia: zapłon, ogrzewanie, podgrzewana tylna szyba, przekaźnik pomocniczy.

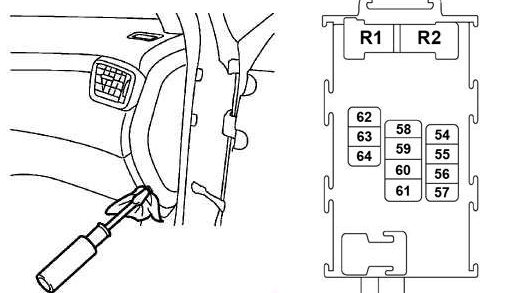

Prawe pudełko
Występuje głównie w samochodach wyposażonych w system start-stop.
Schemat
Przeznaczenie
| 54 | 10A Czujnik kąta skrętu kierownicy |
| 55 | Dioda 10A |
| 56 | 10A System audio, monitor dookoła, czujnik odległości, kamera przednia |
| 57 | 10A ECM, sterownik skrzyni biegów, czujnik zasięgu skrzyni biegów, skrzynka bezpieczników pod maską, czujnik położenia neutralnego, główny czujnik prędkości, wtórny czujnik prędkości, czujnik obrotów, przełącznik prędkości wstecznej |
| 58 | Nieużywany |
| 59 | 10A Klimatyzator |
| 60 | 10A ABS, jednostka sterująca ABS, dynamiczna kontrola stabilności pojazdu (VDC) |
| 61 | Nieużywany |
| 62 | Nieużywany |
| 63 | 20A System audio, jednostka sterująca nawigacją, monitor otoczenia |
| 64 | Nieużywany |
- R1 – Przekaźnik pomocniczy
- R2 – Zapłon
Komora silnika

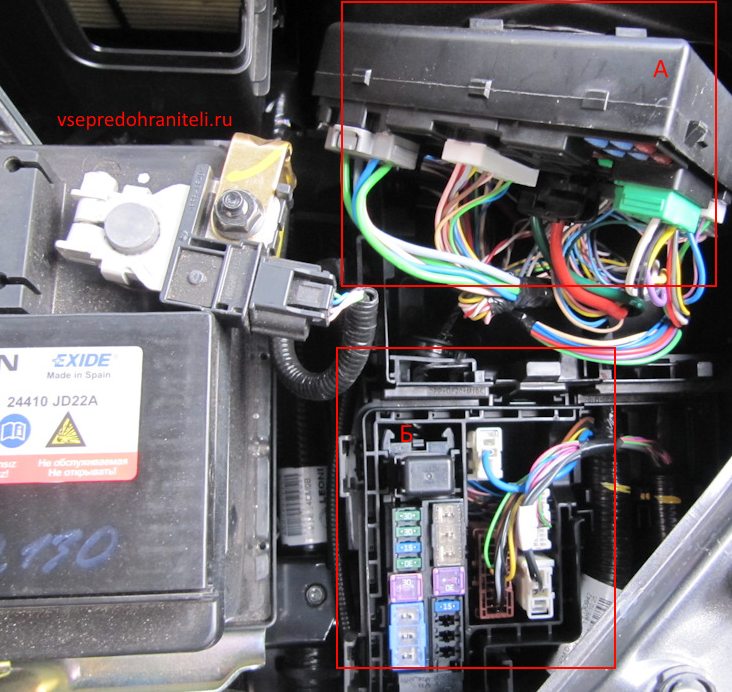

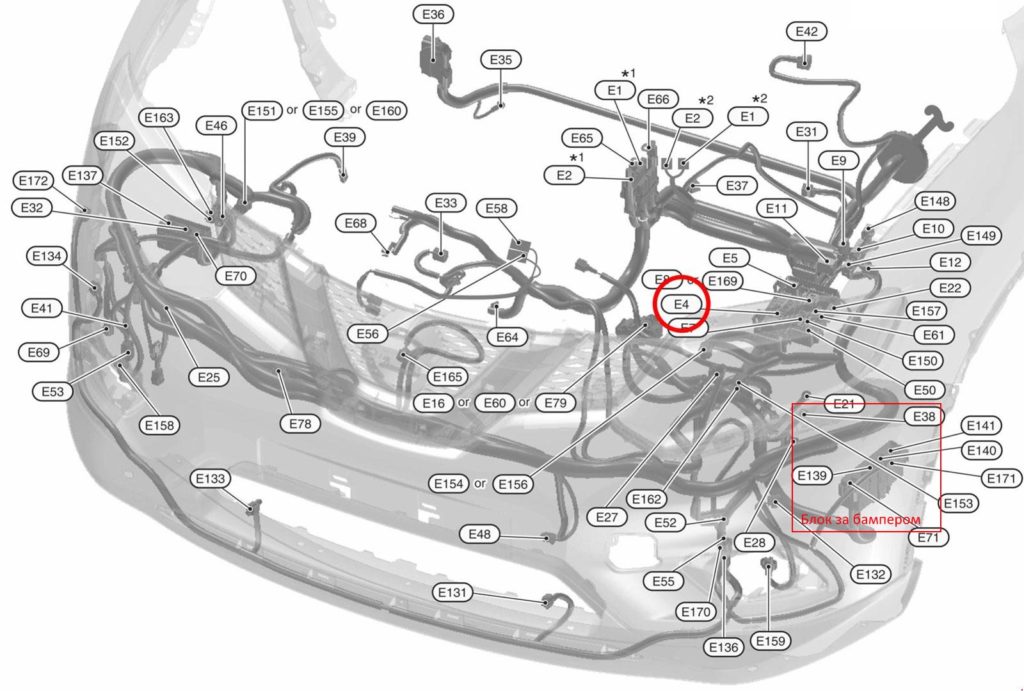

W komorze silnika znajdują się 4 skrzynki bezpieczników. Obok akumulatora znajdują się 2 skrzynki, bezpieczniki dużej mocy na zaciskach akumulatora oraz za zderzakiem z boku pod reflektorem kolejna dodatkowa.
Blok A
Wykonanie
Schemat
Oznaczenie
| 81 | 10A Jednostka sterująca silnika |
| 82 | 15A Jednostka sterująca silnika, |
| 83 | 15A Zawór przepustnicy, sterownik silnika, zawór pochłaniacza (EVAP), czujnik MAF, cewki zapłonowe, główny przekaźnik, zawór wydechowy, zawór wlotowy, wysokociśnieniowa pompa paliwa, wtryskiwacze, skrzynka bezpieczników w komorze silnika, czujnik stosunku powietrza do paliwa, podgrzewacz paliwa, czujnik wody w paliwie, zawór obejściowy płynu chłodzącego |
| 84 | 10A Sterownik silnika, zawór kolektora dolotowego, wydech zaworu rozrządu, wlot zaworu rozrządu, pośredni zawór rozrządu |
| 85 | 15A Czujnik składu powietrza i paliwa, podgrzewana sonda lambda, zawór turbosprężarki, sterownik silnika, sterownik świec żarowych |
| 86 | 15A Wtryskiwacze, cewki zapłonowe, skrzynka bezpieczników |
| 87 | Przekaźnik sprężarki klimatyzacji 15A |
| 88 | Nieużywany |
| 89 | Nieużywany |
| 90 | 30A Przekaźnik wycieraczki przedniej, silnik wycieraczki przedniej |
| 91 | 20A Przekaźnik pompy paliwa |
| 92 | Nieużywany |
| 93 | 10A ECM, sterownik skrzyni biegów, czujnik zasięgu skrzyni biegów, skrzynka bezpieczników pod maską, czujnik położenia neutralnego, główny czujnik prędkości, wtórny czujnik prędkości, czujnik prędkości obrotowej, czujnik biegu wstecznego/neutralnego |
| 94 | Nieużywany |
| 95 | 5A Blokada kierownicy |
| 96 | 10A Ponowne uruchomienie przekaźnika (start-stop) |
| 97 | 10A Lampa zespolona przednia prawa, lampa zespolona przednia lewa, sprężarka, czujnik zasięgu skrzyni biegów, skrzynka bezpieczników pod maską, czujnik położenia neutralnego, przełącznik prędkości biegu wstecznego, czujnik biegu wstecznego/neutralnego |

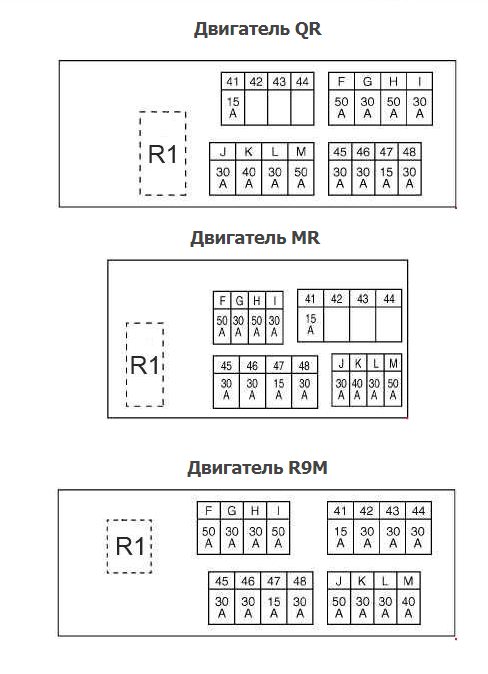

Blok B
Schemat
Opis
| 41 | 15A Sygnał dźwiękowy |
| 42 | 30A R9M: Przekaźnik PTC 2 |
| 43 | 30A R9M: Przekaźnik PTC 3 |
| 44 | 30A R9M: Przekaźnik PTC 1 |
| 45 | 30A Hamulec postojowy |
| 46 | 30A Opcjonalne złącze |
| 47 | 15A Sygnał dźwiękowy |
| 48 | 30A Hamulec postojowy |
| F | 50A ESP |
| 50A R9M: Elektryczne szyby, szyberdach, zasłony, elektrycznie sterowane siedzenia | |
| G | 30A ABS |
| H | 50A ESP |
| 30A R9M: Przekaźnik wentylatora chłodzącego silnik | |
| I | Rozrusznik 30A |
| 50A R9M: ESP | |
| J | 30A Elektryczna klapa tylna |
| 50A R9M: ESP | |
| K | ABS 40A |
| 30A R9M: Przekaźnik wentylatora chłodzącego silnik | |
| L | 30A Rozrusznik, skrzynka bezpieczników (E14) |
| M | 50A Szyby, szyberdach, zasłony, elektrycznie sterowane fotele |
| 40A R9M: ABS |

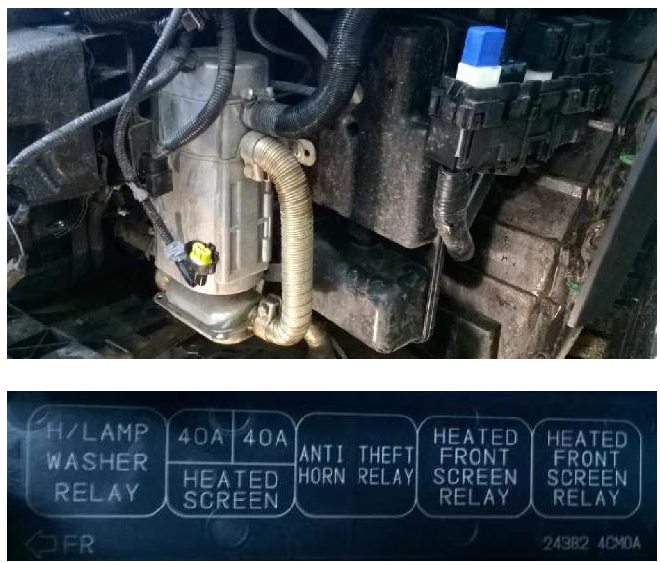

Blok za zderzakiem
Schemat na odwrocie okładki
| OGRZEWANY EKRAN | Ogrzewanie szkła |
| PRZEKAŹNIK SPRYSKIWACZA H/LAMPY | Przekaźnik spryskiwaczy reflektorów |
| PRZEKAŹNIK KLAKSONU ZABEZPIECZAJĄCEGO KRADZIEŻĄ | Przekaźnik alarmu przeciwkradzieżowego |
| PRZEKAŹNIK OGRZEWANIA EKRANU PRZEDNIEGO | Przekaźnik podgrzewanej szyby przedniej |

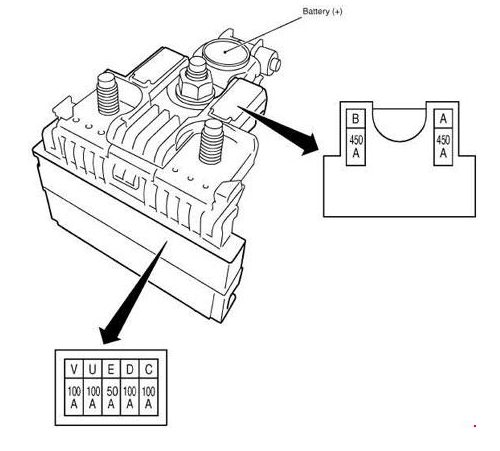

Jednostka zasilana akumulatorowo

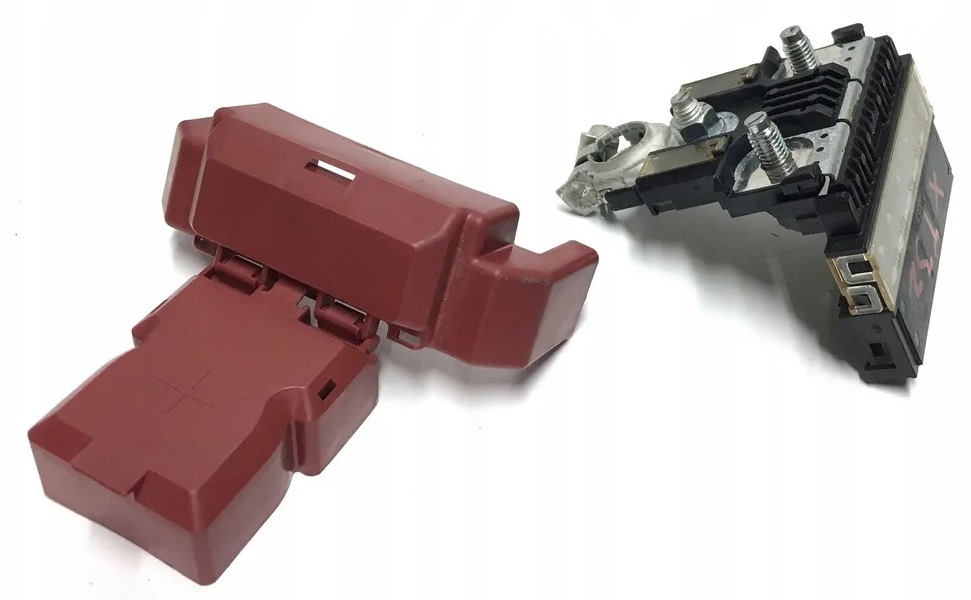

Znajduje się na dodatnim zacisku akumulatora, więc można to urządzenie nazwać po prostu – zacisk jest dodatni i składa się z bezpieczników wykonanych w postaci wkładki bezpiecznikowej dużej mocy.
Schemat
Opis
| A | 450A Alternator, rozrusznik (QR, MR), przekaźnik ponownego uruchomienia (start-stop), bezpiecznik nr F (ESP) |
| B | 100A Alternator, rozrusznik, przekaźnik ponownego uruchomienia (start-stop), bezpiecznik nr F (ESP) |
| 450A Alternator, rozrusznik, przekaźnik ponownego uruchomienia (start-stop), bezpiecznik nr F (ESP) | |
| C | 100 A Zapłon, skrzynka bezpieczników w kabinie pasażerskiej |
| D | 80A Skrzynka bezpieczników w komorze silnika nr 3 |
| Skrzynka bezpieczników 100A, skrzynka bezpieczników (E137 – tłok termiczny (silnik R9M)) | |
| JEST | 100A Skrzynka bezpieczników w kabinie pasażerskiej |
| Skrzynka bezpieczników 50A w komorze silnika nr 2 (F116) | |
| U | 100A Skrzynka bezpieczników w komorze silnika nr 2 (F116), nr 3, zapłon |
| V | 100A ESP |
