Nissan Note należy do subkompaktowych vanów. Pierwsza generacja oznaczona jest jako E11 i była produkowana w latach 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012 i 2013. W tym okresie samochód przeszedł zmianę stylizacji. Druga generacja E12 produkowana była w latach 2014, 2015, 2016, 2017, 2018, 2019, 2020. Przedstawiamy do wglądu informacje o lokalizacji wszystkich głównych elektronicznych skrzynek sterujących. Szczególną uwagę zwrócimy na bezpieczniki i przekaźniki Nissan Note e11 i e12, pokażemy zdjęcia skrzynek i ich schematy z przeznaczeniem.
Przeznaczenie elementów Twoich pudełek i ich znaczenie mogą różnić się od przedstawionych. Sprawdź opis z swoim na odwrocie osłony ochronnej.
E11

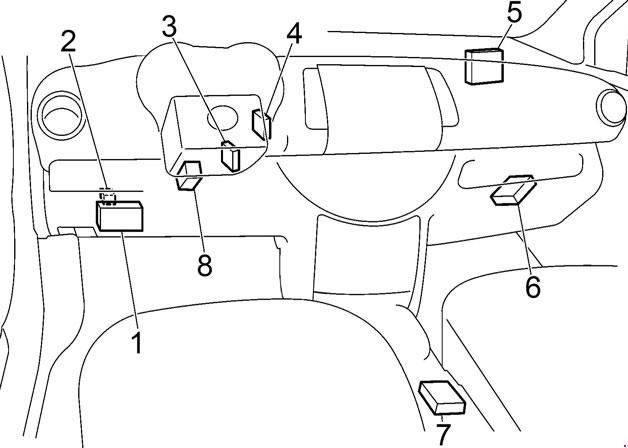

Przedział pasażerski
Lokalizacje
Schemat
Opis
- Skrzynka bezpiecznikowa
- Przekaźnik zamka drzwi (z inteligentnym systemem dostępu do samochodu)
- Wzmacniacz antenowy systemu przeciwkradzieżowego (NATS)
- Inteligentna jednostka kontroli dostępu do samochodu
- Moduł elektroniki nadwozia (BCM)
- Jednostka sterująca skrzynią biegów
- Zespół poduszki powietrznej
- Jednostka sterująca ESP

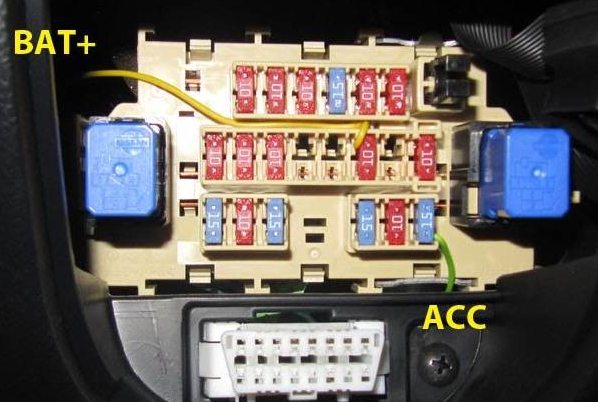

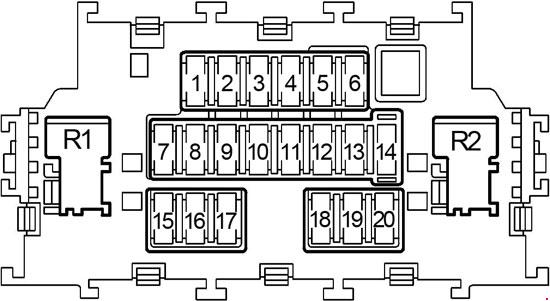

Skrzynka bezpiecznikowa
Znajduje się w desce rozdzielczej, po lewej stronie, za osłoną ochronną.
Zdjęcie
Schemat
Przeznaczenie
Wyłączniki automatyczne | |
| F1 | Poduszki powietrzne 10A SRC |
| F2 | 10A Nadwozie, przekaźnik zapłonu, przekaźnik pompy paliwa, moduł elektroniki nadwozia (BCM) |
| F3 | Wskaźniki ostrzegawcze 10A, brzęczyk ostrzegawczy, układ ładowania |
| F4 | 15A Pompa spryskiwacza szyby przedniej i tylnej klapy |
| F5 | 15A Podgrzewane lusterka zewnętrzne |
| F6 | 10A System antykradzieżowy (NATS), System audio |
| F7 | 10A Moduł elektroniki nadwozia (BCM) |
| F8 | 10A Centralny zamek, pilot zdalnego sterowania |
| F9 | 10A Światła stopu, ABS, ESP, kontrolki ostrzegawcze |
| F10 | rezerwa |
| F11 | rezerwa |
| F12 | 10A Oświetlenie wnętrza, pilot zdalnego sterowania, oświetlenie, oświetlenie bagażnika, czujnik deszczu |
| F13 | rezerwa |
| F14 | 10A Oświetlenie tablicy przyrządów, złącze diagnostyczne (OBD II), inteligentny system dostępu do samochodu, kierunkowskazy |
| F15 | 15A Elektryczny termowentylator |
| F 16 | 10A Jednostka klimatyczna |
| F17 | 15A Elektryczny termowentylator |
| F18 | 15A Gniazdo tylne |
| F19 | 10A Podgrzewane siedzenia |
| F20 | 15A Gniazdo przednie, bezpiecznik zapalniczki |
Przekaźnik | |
| R11 | Przekaźnik wentylatora nagrzewnicy |
| R12 | Przekaźnik wyposażenia pomocniczego wnętrza |
W przypadku przedniej zapalniczki samochodowej znajduje się bezpiecznik 15 A nr 20.

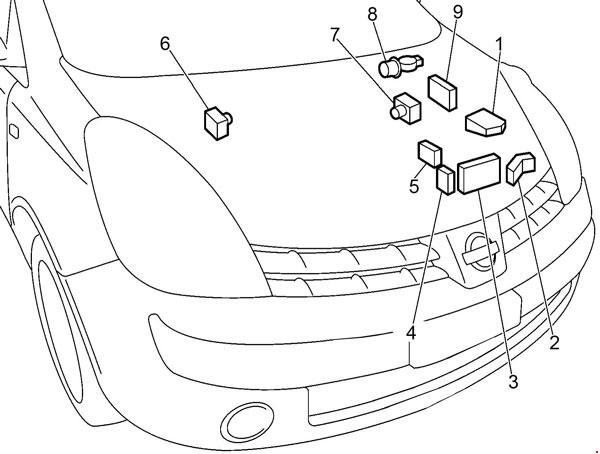

Komora silnika
Lokalizacje
Schemat
Przeznaczenie
- Blok montażowy bezpieczników (IPDM E/R)
- Skrzynka przekaźników (PTC)
- Dodatkowa skrzynka bezpieczników
- K9K : Dodatkowa skrzynka bezpieczników zasilania
- Skrzynka bezpieczników zasilania
- LHD: Jednostka sterująca ABS
- RHD: Jednostka sterująca ABS
- Wycieraczki motocyklowe
- Jednostka sterująca silnika (ECM)

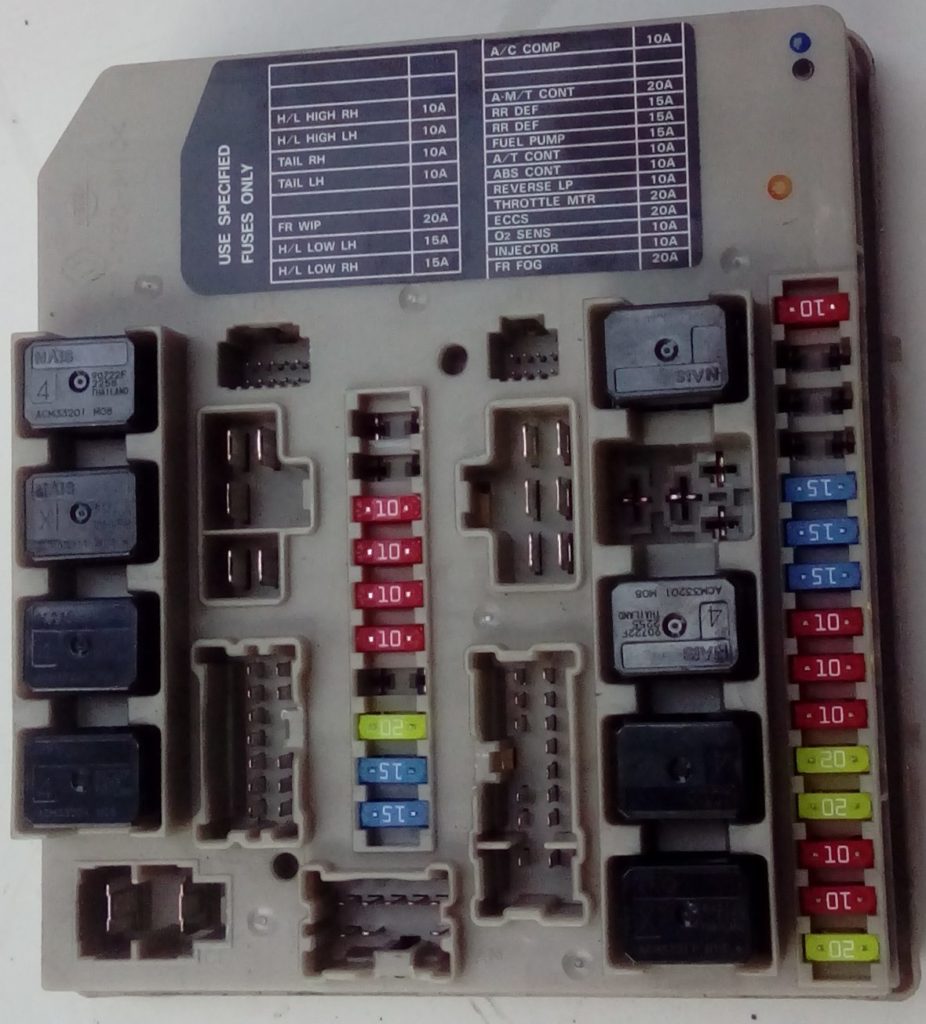

Skrzynka bezpiecznikowa
Zdjęcie
Schemat
Przeznaczenie
| Wyłączniki automatyczne | |
| 41 | – |
| 42 | – |
| 43 | 10A Światło drogowe prawe, światła do jazdy dziennej, oświetlenie automatyczne |
| 44 | 10A Światło drogowe lewe, światła do jazdy dziennej, oświetlenie automatyczne |
| 45 | 10A Światło boczne prawe, system automatycznego oświetlenia, podświetlenie |
| 46 | 10A Światło pozycyjne po lewej stronie, automatyczna instalacja oświetleniowa, światła, reflektory |
| 47 | – |
| 48 | 20A Wycieraczka i spryskiwacz przedniej szyby |
| 49 | 15A Światło mijania lewe, światła do jazdy dziennej, oświetlenie automatyczne |
| 50 | 15A Światło mijania prawe, światła do jazdy dziennej, oświetlenie automatyczne |
| 51 | Sprzęgło sprężarki klimatyzacji 10A |
| 52 | – |
| 53 | – |
| 54 | 20A Jednostka sterująca automatycznej skrzyni biegów |
| 55 | 15A Ogrzewana tylna szyba, bezpiecznik nr 5 (podgrzewane lusterka) |
| 56 | 15A Ogrzewana tylna szyba, bezpiecznik nr 5 (podgrzewane lusterka) |
| 57 | 15A Przekaźnik pompy paliwa |
| 58 | 10A Czujnik prędkości (automatyczna skrzynia biegów), czujnik temperatury oleju (automatyczna skrzynia biegów), sterownik automatycznej skrzyni biegów, czujnik obrotów turbiny |
| 59 | 10A ABS, ESP |
| 60 | 10A Przełącznik automatycznej skrzyni biegów, układ rozruchowy, światła cofania, kontrolki automatycznej skrzyni biegów, tylna wycieraczka i spryskiwacz |
| 61 | 20A Przekaźnik zaworu przepustnicy |
| 62 | 20A Sterownik silnika, czujnik MAF, czujnik położenia wału korbowego, czujnik położenia wałka rozrządu, zawór oczyszczania kanistra, układ zapłonowy, zawór dolotowy, zabezpieczenie przed kradzieżą, wtryskiwacze, napęd paliwowy, zawór turbiny |
| 63 | 10A Układ wtrysku paliwa, przedni podgrzewany czujnik tlenu, tylny podgrzewany czujnik tlenu |
| 64 | 10A Układ wtrysku paliwa |
| 65 | 20A Przednie światło przeciwmgielne |
| Przekaźnik | |
| R1 | 1) Ogrzewana tylna szyba, 2) Światła mijania |
| R2 | 1) Jednostka sterująca silnika (ECM), 2) Światło pozycyjne |
| R3 | 1) Światła mijania, 2) Światła drogowe lewe |
| R4 | 1) Przednie światło przeciwmgielne, 2) Światło drogowe prawe |
| R5 | 1) Rozrusznik, 2) Sprzęgło sprężarki klimatyzacji |
| R6 | Przednie światło przeciwmgielne |
| R7 | 1) Wentylator chłodzący (wysoka prędkość), 2) Wycieraczka szyby przedniej |
| R8 | 1) Wentylator chłodzący (niska prędkość), 2) Wentylator chłodzący (wysoka prędkość) |
| R9 | 1) Zapłon, 2) Wentylator chłodzący (niska prędkość) |
Dodatkowe pudełko
Schemat
Oznaczenie
| 31 | – |
| 32 | – |
| 33 | – |
| 34 | 15A System audio |
| 35 | 10A Sygnał dźwiękowy |
| 36 | System ładowania 10A |
| 37 | Światła do jazdy dziennej 10A |
| 38 | – |
| F | 40A ABS, ESP |
| G | 40A Przekaźnik wentylatora chłodzącego (wysoka prędkość), przekaźnik wentylatora chłodzącego (niska prędkość) |
| H | 40A Stacyjka |
| I | 40A Nagrzewnica pomocnicza (PTC) |
| J | 40A Okna, moduł elektroniki nadwozia (BCM) |
| K | 30A ABS, ESP |
| L | Środek do czyszczenia reflektorów 30A |
| M | Wspomaganie kierownicy 60A |
| R1 | Światła dzienne |
| R2 | Sygnał dźwiękowy |

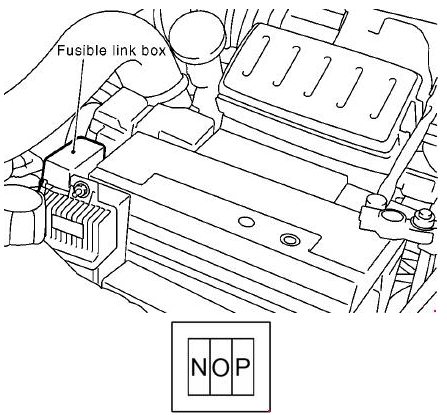

Dodatkowa skrzynka bezpieczników zasilania
- N 80A – Nagrzewnica pomocnicza (PTC)
- O 60A – Świece żarowe
- P 80A – Nagrzewnica pomocnicza (PTC)

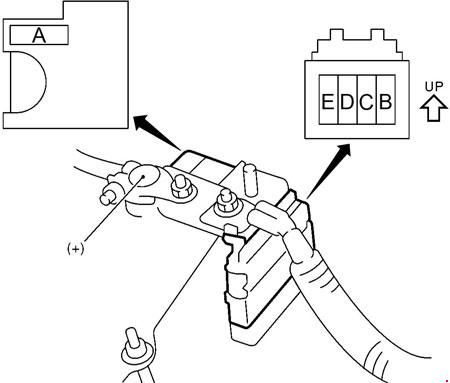

Skrzynka bezpieczników zasilania
Znajduje się na dodatnim obwodzie akumulatora.
- А – 80/140 / 250А – Układ ładowania, układ rozruchowy, bezpieczniki
- B – 80 / 100A – Bezpieczniki
- C – 80A – Bezpieczniki
- D – 60A – Przekaźnik zapłonu, bezpieczniki, przekaźnik pompy paliwa
- E – 80A – Przekaźnik pomocniczy, bezpieczniki, przekaźnik grzałki
E12
Ogólny układ pudełek jest podobny do pierwszej generacji.

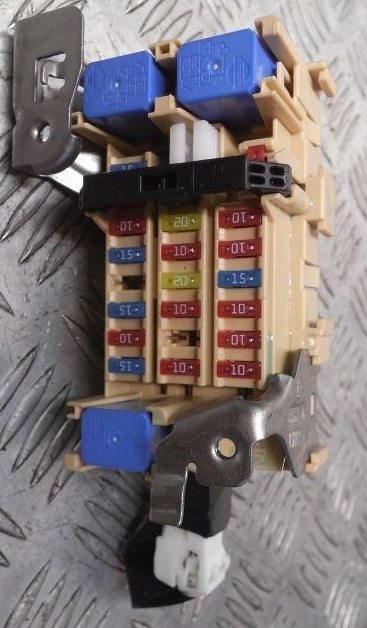

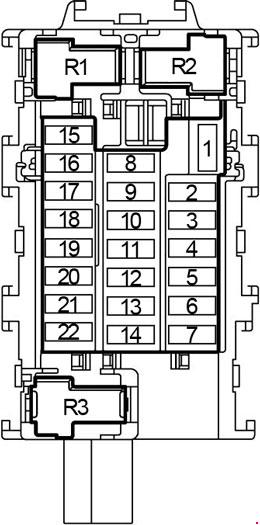

Przedział pasażerski

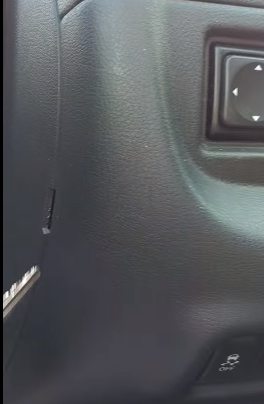

Znajduje się na końcu deski rozdzielczej, za osłoną boczną.
Zdjęcie
Schemat
Oznaczenie
- 10A – Wyposażenie elektryczne zgodnie ze schematem na odwrocie okładki
- 10A – Wyposażenie elektryczne zgodnie ze schematem na odwrocie okładki
- 10A – Podkładki
- 10A – SRS, poduszki powietrzne
- 10A – Wyposażenie elektryczne zgodnie ze schematem na odwrocie okładki
- 20A
- 10A – Układ rozruchowy, intel. klucz
- 20A – Ogrzewana tylna szyba, BCM
- 10A – Wyposażenie elektryczne zgodnie ze schematem na odwrocie okładki
- 15A – Zapalniczka samochodowa, gniazdo przednie
- 10A – Lusterka, wyświetlacz audio
- 10A – System audio, deska rozdzielcza
- 15A – Układ klimatyzacji
- 20A – Układ klimatyzacji
- 15A – Układ klimatyzacji
- R1 – przekaźnik wyposażenia elektrycznego kabiny pasażerskiej
- R2 – przekaźnik układu zapłonowego
- R3 – przekaźnik wentylatora
Za zapalniczkę odpowiada bezpiecznik nr 15 przy 15A.

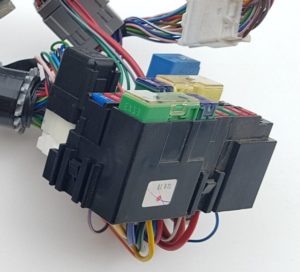

Komora silnika

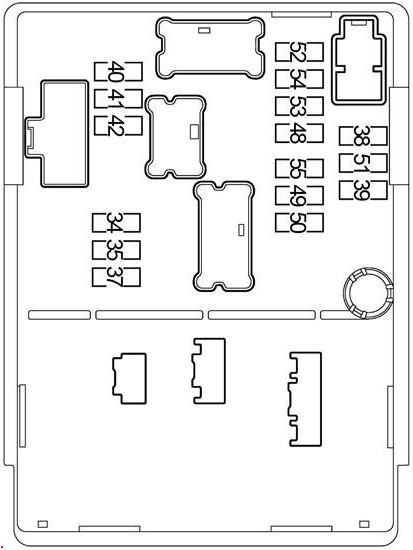

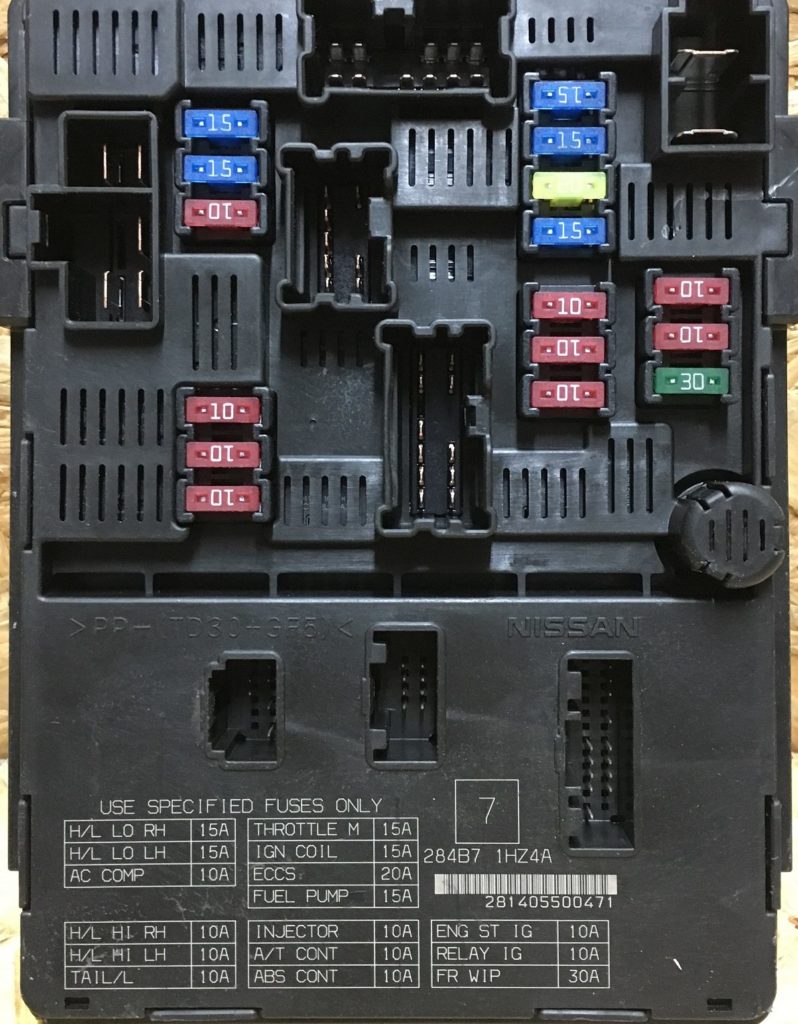

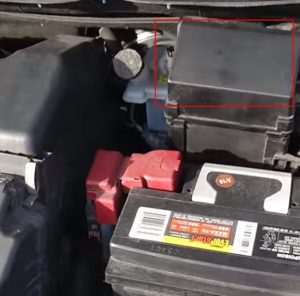

Skrzynka bezpiecznikowa
Zdjęcie
Schemat
Przeznaczenie
| 34 | Reflektory 10A |
| 35 | Reflektory 10A |
| 37 | Lampy 10A, wymiary, system parkowania |
| 38 | – |
| 39 | Podkładka 30A |
| 40 | Reflektory świateł mijania 15A |
| 41 | Reflektory świateł mijania 15A |
| 42 | 10A Przekaźnik klimatyzatora |
| 48 | 15A Przekaźnik pompy paliwa |
| 49 | Moduł sterujący nadwoziem i silnikiem 10A, inteligentny system kluczy, funkcja rozruchu silnika |
| 50 | 10A Układ sterowania hamulcem |
| 51 | 10A System zarządzania silnikiem |
| 52 | 15A Przekaźnik sterujący silnikiem przepustnicy |
| 53 | 20A Przekaźnik ECM, system zarządzania silnikiem, NVIS |
| 54 | 15A System zarządzania silnikiem |
| 55 | 10A System zarządzania silnikiem |

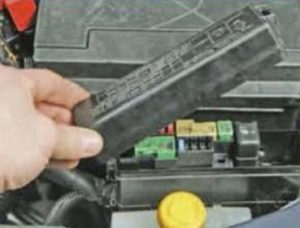

Dodatkowa skrzynka bezpieczników
Schemat
Opis
| 23 | |
| 24 | System ładowania 10A, klakson, system inteligentnego kluczyka, system bezpieczeństwa samochodu |
| 25 | Układ sterowania CVT 10A |
| 26 | |
| 27 | |
| 28 | |
| 29 | 15A Audio / 20A Nawigacja, wyświetlacz audio |
| 30 | Moduł sterujący nadwozia 10A, układ sterowania hamulcami, układ sterowania silnikiem, inteligentny system kluczy |
| 31 | 15A Przednie światło przeciwmgłowe |
| F | 40A / 50A Przekaźnik wentylatora chłodzącego |
| G | Moduł sterujący nadwozia 40A, układ świateł do jazdy dziennej, przednie światło przeciwmgłowe, przednia wycieraczka i spryskiwacz |
| H | 40A Układ rozruchowy, przekaźnik zapłonu |
| I | 40A |
| J | 60A Elektronicznie sterowane wspomaganie kierownicy |
| K | |
| L | 30A Układ sterowania hamulcem |
| M | 30A Układ sterowania hamulcem |

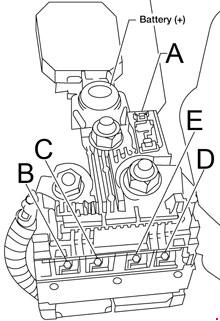

Skrzynka bezpieczników zasilania
Znajduje się na dodatnim zacisku akumulatora.
- A – 120A – Generator
- B – 60A – Zapłon, przekaźnik, bezpieczniki
- C – 80A – Akcesoria, przekaźniki, bezpieczniki
- D – 100A – Bezpieczniki
- E – 80A – Przekaźnik lampy, bezpieczniki
