Nissan Sunny jest produkowany od 12 pokoleń od 1966 roku i dostarczany jest do wszystkich regionów świata pod różnymi nazwami. Na przykład w USA najnowsza generacja znana jest jako Sentra . Sprzedawane w Europie Zachodniej pod markami Nissan Pulsar i Nissan Almera . W tej publikacji można znaleźć opis skrzynek bezpieczników i przekaźników Nissana Sunny B15 (jedenasta generacja) produkowanych od 1998 roku. Pokażemy, gdzie znajdują się skrzynki, ich zdjęcia, schematy z przeznaczeniem elementów, pokażemy podświetli bezpiecznik odpowiedzialny za zapalniczkę.

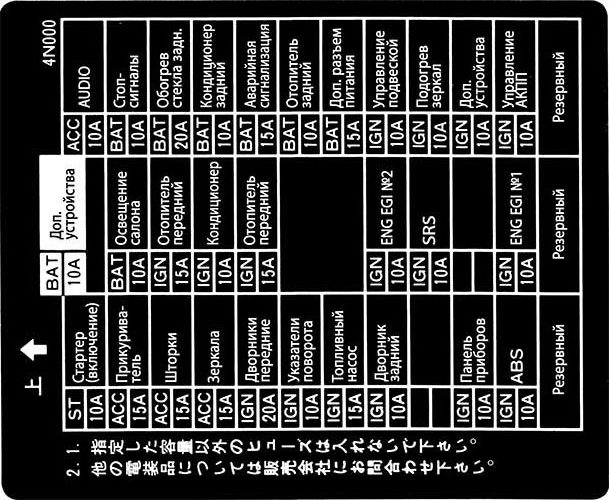

Dla trzech ostatnich generacji Nissana Sunny (b14, b15, b17) ogólny układ skrzyń jest charakterystyczny. Aktualne zadanie zostanie umieszczone na okładce ochronnej. Sprawdź na swoich diagramach, czy pudełka różnią się od przedstawionych.
Przedział pasażerski
Znajduje się po stronie kierowcy, pomiędzy kolumną kierownicy a drzwiami. Otwórz pokrywę ochronną, aby uzyskać dostęp.

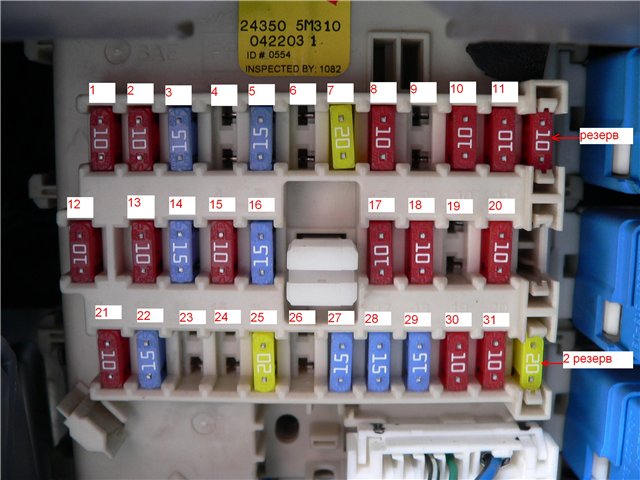

Typ 1

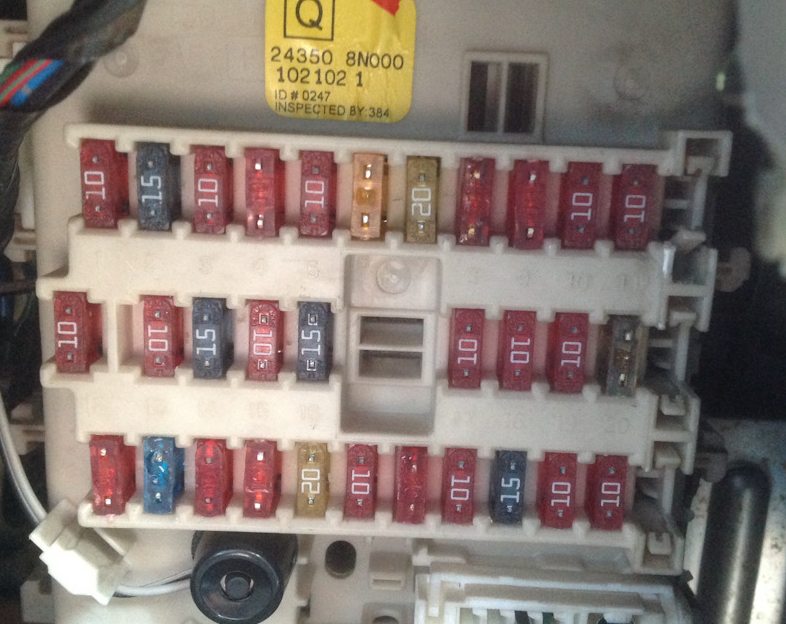

Typ 2
Tabela opisów
Opis
- Lustra
- Światła stopu
- Gniazdo zasilania
- Klimatyzacja
- Sterowanie (lampki ostrzegawcze) deski rozdzielczej
- rezerwa
- Ogrzewana tylna szyba
- Czujnik tlenu
- rezerwa
- Pakiet elektryczny
- Sterownik automatycznej skrzyni biegów
- Pakiet elektryczny
- Lampa wewnętrzna
- Silnik dmuchawy wewnętrznej (nagrzewnica/klimatyzator)
- Klimatyzacja
- Silnik dmuchawy wewnętrznej (nagrzewnica/klimatyzator)
- Układ wtrysku paliwa
- Poduszki powietrzne
- rezerwa
- Sterownik silnika
- Sygnał startu
- Zapalniczka
- rezerwa
- rezerwa
- Wycieraczka przedniej szyby
- rezerwa
- Spryskiwacz szyby przedniej i/lub tylnej (na przełączniku kolumny kierownicy)
- Spryskiwacz tylnej szyby
- Pompa benzyny
- Prędkościomierz, obrotomierz, wskaźniki temperatury i paliwa
- SEKCJA
W obu wersjach za zapalniczkę odpowiada bezpiecznik nr 22 przy 15A

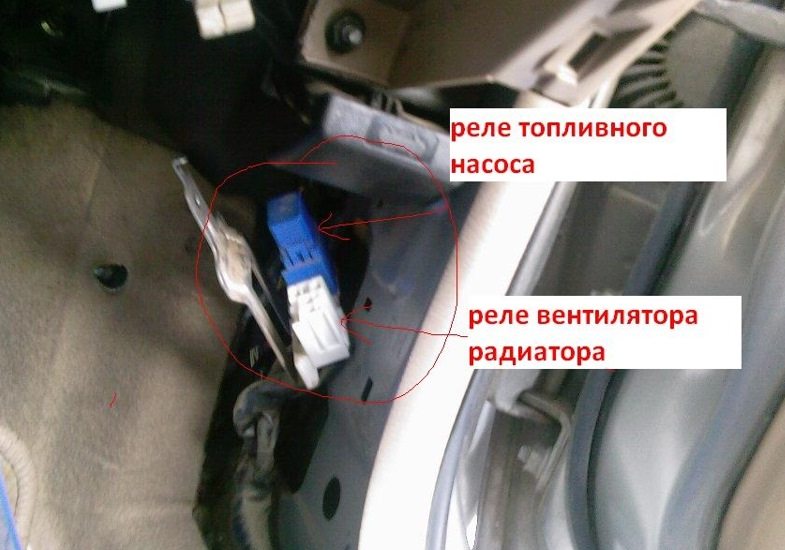

W pobliżu może znajdować się kilka oddzielnych przekaźników.
Komora silnika
Obok akumulatora będzie skrzynka z bezpiecznikami, a przy szyjce beczki z płynem do spryskiwaczy skrzynka z przekaźnikami.

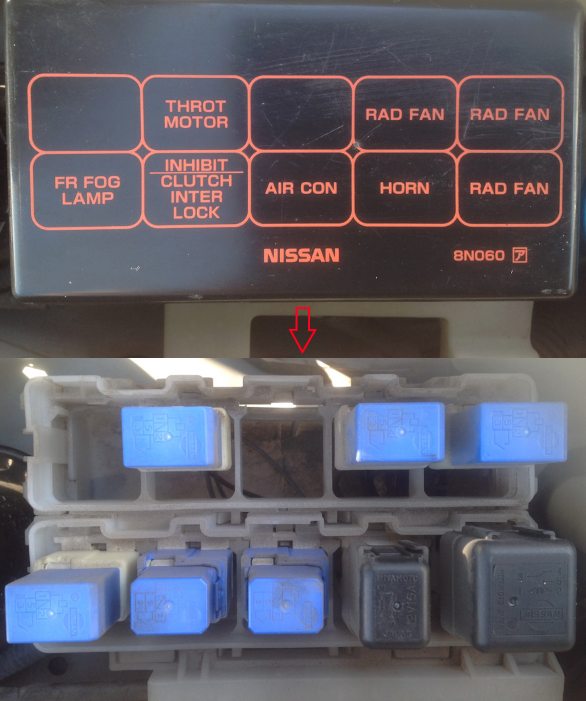

Skrzynka przekaźników

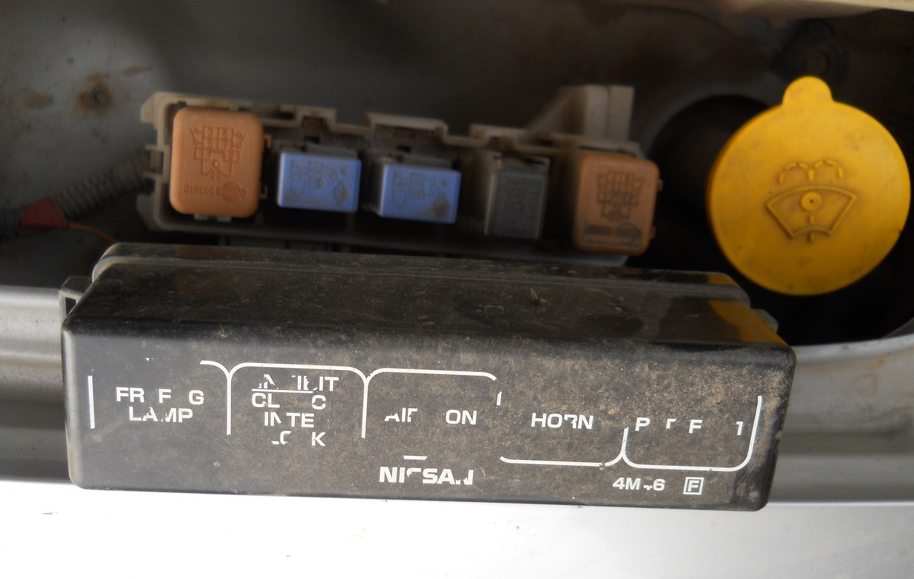

Typ 1
Typ 2
Przeznaczenie
- fr lampa przeciwmgielna – Przekaźnik lampy przeciwmgielnej
- silnik przepustnicy – Przekaźnik modułu sterującego przepustnicy
- wstrzymanie sprzęgła inter szczęście – Przekaźnik blokady uruchomienia („P” / „N”)
- klimatyzacja – Przekaźnik klimatyzacji
- klakson – przekaźnik klaksonu
- rad fan – Przekaźnik silnika wentylatora chłodzącego
- rad fan – Przekaźnik silnika wentylatora chłodzącego
- rad fan – Przekaźnik silnika wentylatora chłodzącego

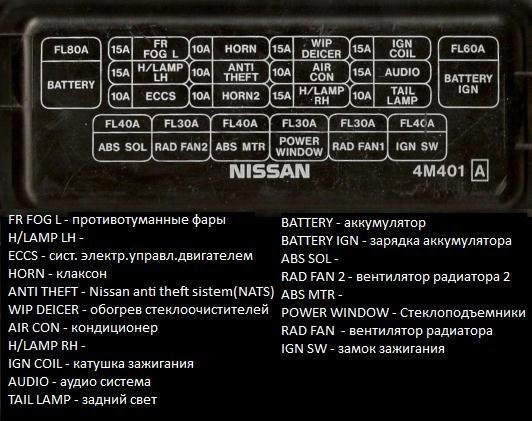

Skrzynka bezpiecznikowa

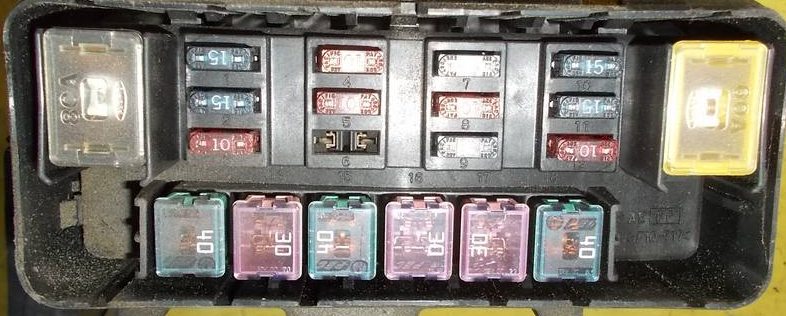

Typ 1
Oznaczenie

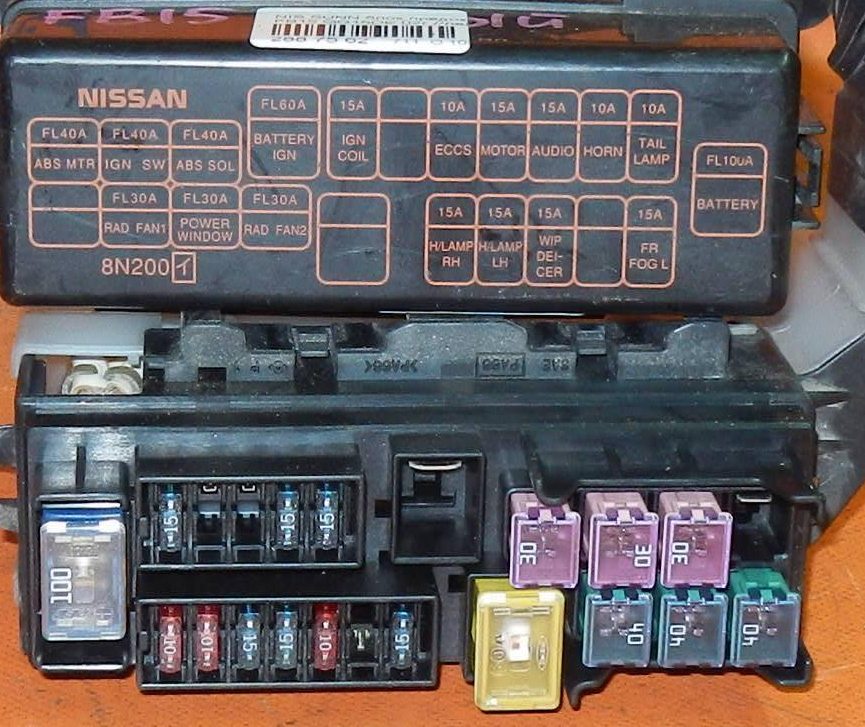

Typ 2
Przeznaczenie
- AKUMULATOR FL 100A – Generator
- AKUMULATOR FL 60A IGN – Ładowanie akumulatora
- FL 40A ABS MTR – Silnik ABS
- FL 40A IGN SW – Stacyjka
- FL 40A ABS SOL – Czujnik ABS
- FL 30A RAD FAN1 — Lewy wentylator chłodnicy
- ELEKTRYKA OKNA FL 30A – El. elektryczne szyby
- FL 30A RAD FAN2 — Wentylator chłodnicy, prawy
- CEWKA IGN FL 15A — Cewki zapłonowe
- SILNIK FL 15A — Podgrzewacz sondy lambda
- FL 15A AUDIO – System audio
- FL 15A H/LAMP RH – Reflektor prawy
- FL 15A H/LAMP LH – Reflektor lewy
- FL 15A WIPDEL CER — Podgrzewane pióra wycieraczek
- FL 15A FR FOG L – Światła przeciwmgielne
- FL 10A ECCS – Elektroniczny system zarządzania silnikiem
- Klakson FL 10A – Sygnał
- LAMPA TYLNA FL 10A – Światło tylne
