Nissan Cefiro należy do samochodów klasy biznes. Pierwsza generacja A31 była produkowana w latach 1988, 1989, 1990, 1991, 1992 i 1993. Druga generacja A32 była dostarczana na rynki w latach 1994, 1995, 1996, 1997, 1998. Samochód ten znany jest także w wersji europejskiej pod nazwą imię Maxima . Trzecia generacja A33 była ostatnią i była produkowana w latach 1999, 2000, 2001, 2002 i 2003. Zapoznamy się z opisem skrzynek bezpieczników i przekaźników do Nissana Cefiro a32 a33, czyli 2 i 3 generacji. Pokażemy także gdzie się znajdują i jak wyglądają.
Contents
A32
Przedział pasażerski
Znajduje się po prawej stronie drążka kierowniczego, za osłoną.

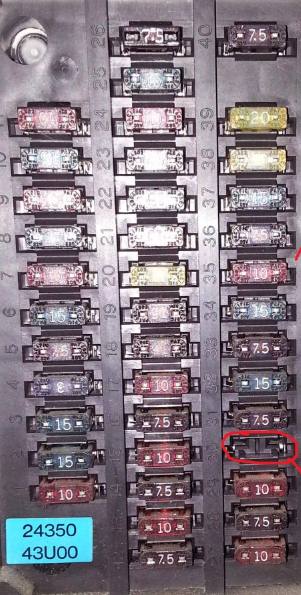

Schemat
Przeznaczenie
| 1 10A | Poduszki powietrzne AIR BAG |
| 2 15A | Wentylator (system kontroli klimatu) |
| 3 15A | Wentylator (system kontroli klimatu) |
| 4 7,5A | Sygnał sterujący zapłonem dla MODUŁU STEROWANIA SKRZYNI BIEGÓW |
| Sterowanie A/T (przełączanie zaworu przepustnicy) | |
| 5 7,5A | LAMPA POSTOJOWA (obie) |
| Lampy w rozmiarze TAIL (cztery) (lampy te są hybrydowe ze światłami stopu) | |
| Lampy o wymiarach przód-bok LAMPA MARKEROWA (dwie) | |
| Lampy o wymiarach tylna boczna LAMPA MARKEROWA (dwie) | |
| Oświetlenie tablicy rejestracyjnej (dwa) | |
| Sygnał sterujący oświetleniem dla BSM | |
| 6 15A | Zapalniczka |
| 7 10A | Elektryczny napęd szyb lusterek |
| Podgrzewane lustra | |
| 8 15A | Telewizja |
| 9 10A | Zapasowy |
| 10 15A | Hybrydowe światła stopu |
| Dodatkowe światło stopu (pod tylną szybą) | |
| Sygnał sterujący dla modułu ABS | |
| 11 10A | Kierunkowskazy, migający generator, gang awaryjny |
| Zasilanie przekaźnika wielu pilotów zdalnego sterowania (jeśli jest na wyposażeniu) | |
| 12 7,5A | Tempomat |
| Zasilanie przekaźnika ogrzewania tylnej szyby i przekaźnika ogrzewania lusterek | |
| Aktywacja szyberdachu (włączenie przekaźnika szyberdachu) (zasilanie bezpiecznika szyberdachu „f”) | |
| Sygnał sterujący ZAPŁOnem dla BSM | |
| 13 10A | Lampka sygnalizująca ładowanie |
| Napięcie sterujące generatora | |
| Lampki alarmowe i ostrzegawcze na desce rozdzielczej | |
| Lampka kontrolna tempomatu | |
| Lampka kontrolna OD WYŁĄCZONA | |
| Zasilanie prędkościomierza i licznika kilometrów | |
| Lampka alarmowa AIR BAG | |
| Przełącznik trybu automatycznej skrzyni biegów (PRZEŁĄCZNIK INHIBITORA) | |
| Lampki ostrzegawcze cofania | |
| Lampka kontrolna ABS | |
| Lampka kontrolna AWARIA | |
| 14 7,5A | Kierunkowskazy i migający generator |
| 15 10A | Zasilanie sterownika ABS |
| 16 7,5A | Sterowanie klimatyzacją |
| Włączanie układu klimatyzacji | |
| Zasilanie przekaźnika sprężarki i elektrozaworu klimatyzacji | |
| 17 10A | Соленоид Kontrola oczyszczania pochłaniacza par |
| Elektrozawór EGRC (recyrkulacja spalin) | |
| Zasilanie przekaźnika pompy paliwa | |
| Moc przekaźnika wentylatora chłodzącego (wszystkie trzy przekaźniki) | |
| Elektrozawór ciśnienia w kolektorze | |
| Zasilanie głównego przekaźnika blokady zapłonu | |
| Aktywacja rejsu po kraju | |
| Zasilanie przekaźnika bloku zapłonu z alarmu standardowego | |
| Czujnik ciśnienia oleju w układzie wspomagania kierownicy. Przełącznik ciśnienia oleju | |
| Obejście zaworu odcinającego próżnię w odkurzaczu | |
| Zasilanie złącza CONSULT | |
| Elektrozawór IACV-FICD | |
| 18 7,5A | Lampki podświetlające przyciski drzwi, popielniczki, przyciemniające wyświetlacz zegara, |
| muzyka, przyciski i przyciemnianie ekranu klimatyzacji, schowka na rękawiczki, przyciski awaryjne, | |
| Przyciski TEMPOMATU, przyciski ogrzewania szyb i lusterek, deski rozdzielcze | |
| 19 7,5A | Sygnał sterujący ACC dla BSM (produkty elektroniczne) |
| 20 20A | Zasilanie wszystkich zespołów wycieraczek (silnik napędowy, pompa i przekaźnik) |
| 21 10A | Włączenie zegara na ACC (zasilanie bezpiecznika 40) |
| Aktywacja jednostki głównej w ACC (zasilanie radia Fuse 62) | |
| Aktywacja fabrycznego odtwarzacza CD w ACC (zasilanie CD Fuse 40) | |
| Automatyczna aktywacja anteny w ACC (bezpiecznik 40 zasilania anteny) | |
| 22 15A | Zasilanie fabrycznego wzmacniacza audio |
| 23 | – |
| 24 10A | Moc telefonu OEM |
| 25 | – |
| 26 7,5A | Oświetlenie drzwi (lewe i prawe drzwi) |
| Lampy nawigacyjne (górne) lewe i prawe | |
| Środkowa lampa sufitowa | |
| Lampka podświetlająca kluczyk zapłonu | |
| Lampa bagażnika | |
| 27 | – |
| 28 7,5A | Aktywacja telefonu OEM w ACC (zasilacz telefonu Fuse 24) |
| 29 10A | Podgrzewane siedzenia |
| trzydzieści | – |
| 31 | – |
| 32 15A | Pompa benzyny |
| 33 7,5A | Zasilanie przekaźnika zapłonu (sygnał startu) |
| 34 15a | Przedni lewy czujnik tlenu |
| Przedni prawy czujnik tlenu | |
| Tylny czujnik tlenu | |
| 35 | – |
| 36 7,5A | Aktywacja telefonu OEM w ACC (zasilacz telefonu Fuse 24) |
| 37 15A | Zamek elektryczny otwierania bagażnika |
| 38 20A | Ogrzewana tylna szyba |
| 39 20A | Ogrzewana tylna szyba |
| 40 7,5A | Moc zegara (aktywacja bezpiecznika 21) |
| Zasilanie standardowego odtwarzacza CD | |
| Moc zdalnego sterowania | |
| Zasilanie modułu sterującego skrzyni biegów | |
| Automatyczne zasilanie anteny | |
| Moc brzęczyka | |
| Zasilanie wskaźnika LED sygnalizacji standardowej | |
| Moc układu klimatyzacji | |
| Wbudowany zdrajca | |
| PRZEŁĄCZNIK KLUCZYKA Zasilania dla BSM | |
| Zasilanie prędkościomierza i licznika kilometrów | |
| lampy lustrzane (lewe i prawe) |
Za zapalniczkę odpowiada bezpiecznik nr 6 15A
Komora silnika
Przekaźnik i skrzynka bezpieczników

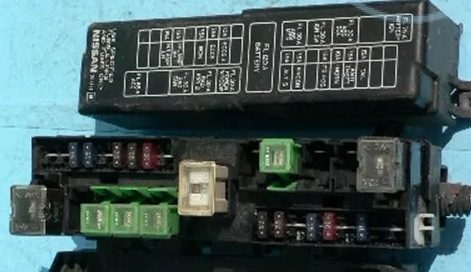

Zdjęcie
Aktualny schemat zostanie wydrukowany na okładce. Sprawdź opis.
Opis
| Opłata | Ładowanie akumulatora z generatora |
| Bezpiecznik | Zasilanie bezpieczników b, d, e, f, 60.61, 62.63.64, 65.66 |
| Przekaźnik silnika dmuchawy | Przekaźnik wentylatora klimatyzatora |
| Bezpiecznik 2,3 | Włączenie bezpiecznika 2,3 |
| Przekaźnik akcesoriów | Przekaźnik akcesoriów |
| Bezpiecznik 6,7,19,20,36 | Zasilanie bezpiecznika 6,7,19,20,36 (zasilacz akcesoriów) |
| – | |
| CHŁODNE/F | Wentylatory chłodzące (oba), duża prędkość |
| WYŁĄCZNIK 1 | Zasilanie bezpiecznikowe – automatyczne |
| SEKCJA | ABS |
| STACYJKA | Przekaźnik elektromagnetyczny rozrusznika |
| Sygnał zapłonu do ECM (moduł sterujący silnika) | |
| Wtryskiwacze (dysze) 6 sztuk | |
| Cewki zapłonowe 6 sztuk | |
| Aktywacja wszystkich akcesoriów za pomocą ACC | |
| SEKCJA | Silnik z SIŁOWNIKiem STEROWANIA ABS |
| – | |
| NASTĘPNY BEZPIECZNIK | Zasilanie bezpiecznika 10,11,22, 24,26,37, 38,39,40 |
| NASTĘPNY BEZPIECZNIK | Zasilanie bezpiecznika 12,13,14,15,16,28,29 |
| H/LAMPA | Lampa świateł mijania/drogowych, lewa |
| F/MGŁA | Moc przekaźnika świateł przeciwmgielnych |
| H/LAMPA | Lampa świateł mijania/drogowych, prawa |
| Lampka kontrolna świateł drogowych | |
| KOM | Moc BSM |
| GŁÓWNY | Zasilanie sterownika silnika ECU |
| MAFS | Zasilanie czujnika przepływomierza powietrza |
| POST | Moc czujnika położenia wału korbowego |
| AAC/V | Kontrola powietrza na biegu jałowym silnika |
| PGC / V | Silnik przedmuchujący pochłaniacz par |
| GŁÓWNY | Zasilanie sterownika silnika ECU |
| EMNT | Zasilacz sterujący przedniego mocowania silnika |
| – | |
| OPŁATA | Zasilanie regulatora napięcia generatora |
| klimatyzacja, M | Sprężarka (układ klimatyzacji) |
| FICD | Elektrozawór (układ klimatyzacji) |
| AUDIO | Zasilacz muzyczny OEM |
| F/MGŁA | Lampy przeciwmgielne (lewe i prawe) |
| KLAKSON | Przekaźnik klaksonu i klaksonu |
| ASCD | Zasilanie tempomatu |
| KRADZIEŻ | Zasilanie przekaźnika brzęczyka |
| KRADZIEŻ | Fabryczny sygnał alarmowy |
| Zasilanie przekaźnika brzęczyka | |
| PRZEŁĄCZNIK OŚWIETLENIA | Zasilanie włącznika lamp o wymiarach (wspólny bezpiecznik dla całego podświetlenia) |
| Bezpiecznik 5,18 | Zasilanie bezpieczników 5 i 18 |
A33
Przedział pasażerski
Jednostka ta znajduje się na desce rozdzielczej w prawym dolnym rogu, gdzie znajdowała się w poprzedniej generacji.

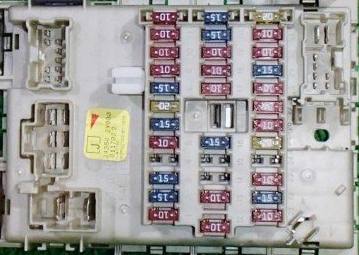

Zdjęcie

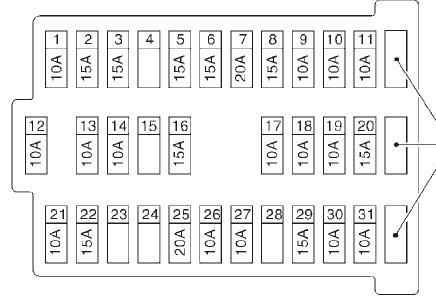

Schemat
Przeznaczenie
- 10A B/COM Zasilacz komputera
AUDIO Zasilacz radia itp.
ZDALNY PRZEŁĄCZNIK PILOTA MULTI
W/ANT Zasilanie anteny.
H / PHONE Zasilanie oryginalnego telefonu. - 15A NONDTS Elementy niewykrywalne
SHIFT System blokady zmiany biegów automatycznej skrzyni biegów
ABS Lampka kontrolna ABS
STOP / L Zasilanie lamp stopu.
Tempomat ASCD - Temperatura cieczy 15A T i FLID
- –
- 15A TURN Alarm i jego przekaźnik
MULTI Zasilacz MULTI PRZEŁĄCZNIK ZDALNEGO STEROWANIA - 15A F/FOG Przednie światła przeciwmgielne
- Ładowanie 20A.
DEF Ogrzewana tylna szyba. - 15A O2S B1-2 Sonda lambda
O2H B1-2 Czujnik nagrzania katalizatora
FUELRH Zasilanie wtryskiwaczy tylnych
FUELLH Zasilanie wtryskiwaczy przednich
FRO2RH Sonda lambda przednia prawa
FRO2LH Sonda lambda przednia lewa - 10A HSEAT Podgrzewane siedzenie
- Ładowanie 10A.
MIL / DL Zdalne otwieranie drzwi
NONDTS Niewykrywalne elementy/położenia
DTRL Włączanie reflektorów z ciemności.
H/AIM Korektor reflektorów
TAIL/L Światła cofania
ILL Oświetlenie wskaźników , przycisków, schowka i drzwi
INT/L Lampy nawigacyjne (górne)
CHINE Zasilanie alarmu
HLC Zasilanie spryskiwaczy reflektorów
DEF Ogrzewanie tylnej szyby
SROOF Lusterka dachowe
I/MIRR
NAVI Nawigacja zasilacz
ASCD Zasilanie tempomatu
OKNO Zasilacz do podnośników szyb
S/LOCK Rozrusznik blokujący
MULTI Wielofunkcyjny system zdalnego sterowania
KRADZIEŻ Zasilanie przekaźnika stacyjki od szt. alarm. - 10А MAIN Zasilanie jednostki sterującej silnika
VSSA / T Czujnik prędkości z automatyczną skrzynią biegów
BA / FTS Czujnik temperatury płynu w automatycznej skrzyni biegów i zasilacz TCM
NONDTC Nie wykryto komponentów / elementów - 10A MIL/DL Wskaźnik awarii
MAIN Zasilanie sterownika silnika
BA/FTS Czujnik temperatury płynu w automatycznej skrzyni biegów
A/C. A Zasilanie klimatyzacji
INT/L Lampki nawigacyjne
METER Zasilanie prędkościomierza
B/COM Zasilanie komputera
CHNE Zasilanie alarmu dźwiękowego
CLOCK Zasilanie zegara
NAVI Zasilanie nawigacji
DEF Ogrzewana tylna szyba
ASCD Zasilanie tempomatu
S/CLOCK zasilanie zegara
NATS System antykradzieżowy Nissan - 10A INT/L Oświetlenie wewnętrzne (Uwaga moduł TCM sterujący funkcją „światło grzeczne” zasilany jest z bezpieczników 10, 12 i „I”, opis i schemat w instrukcji EL-111) Reflektory wewnętrzne Podświetlenie
lusterek
obu wizjery
Lampki na drzwiach
Lampa bagażnika
DEF Zasilanie odmgławiacza tylnej szyby - 10A MIERNIK Zasilanie prędkościomierza
ZEGAR Zasilanie zegara
NAVI Zasilanie nawigacji
MIROR Zasilanie lusterek bocznych - –
- Zapalniczka do papierosów 15A CIGAR
- 10A GŁÓWNY Zasilanie główne i obwód masy PALIWA FUELLH
INJECT Zasilanie wtryskiwaczy F / PUMP pompa benzynowa - Zasilacz poduszki powietrznej SRS 10A
- 10A A/C, M Aktywacja układu klimatyzacji, klimatyzacja
- 15A PGC/V Zasilanie sterujące zaworem oczyszczania węgla drzewnego.
SWL/V Lampki regulatora szyby
COOL/F Wentylatory chłodzące
Zasilanie VIAS/V Zasilanie
systemu VIAS PRGVLV Zasilanie zaworu elektromagnetycznego upustu filtra węglowego
SWL/C Lampki regulatora szyby
START Zasilanie przekaźnika blokującego zapłon
NATS Zasilanie klimatyzacji. - 10A S/SIG DTRL
Oświetlenie zapalniczki samochodowej Zasilanie reflektorów AUTO - Zasilacz do zapalniczki samochodowej 15A CIGAR
- –
- –
- 20A WIPER Zasilanie wycieraczki
- Zasilacz kierunkowskazów 10A
- –
- –
- 15A F/POMPA Zasilanie pompy benzynowej
- 10А VSS Zasilanie
czujnika prędkości VSSEN Sygnał z czujnika prędkości
MIL / DL Wskaźnik awarii, złącze testera.
VSSMTR Miernik czujnika prędkości pojazdu NONDTC
Komponenty niewykrywalne
PNP / SW Przełącznik położenia neutralnego postojowego
SHIFT Zasilanie przekaźnika blokady zapłonu szt. instalacja alarmowa
ABS Zasilanie ABC
SRS Zasilanie układu poduszek powietrznych
CHARGE Zasilanie przekaźnika regulatora napięcia
DTRL AUTO reflektory
BACK / L Zasilanie świateł cofania
INT / L Lampy nawigacyjne
LICZNIK Zasilanie prędkościomierza
B / COMP Zasilanie komputera
WARN Zasilanie lampek sygnalizacyjnych
AT / IND Wskaźnik automatycznej skrzyni biegów
NAVI Skrzynki nawigacyjne żywności
ASCD Tempomat kontroli żywności - Układ ABS 10A
W tej wersji za działanie zapalniczki odpowiada kilka bezpieczników – 22, 16.
Przedziały silnika

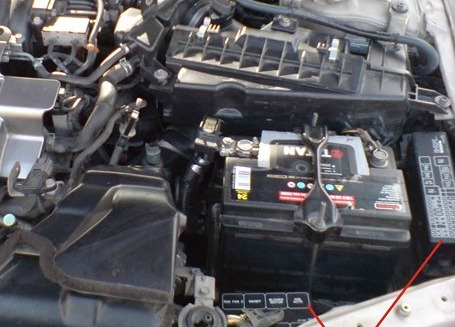

Lokalizacja

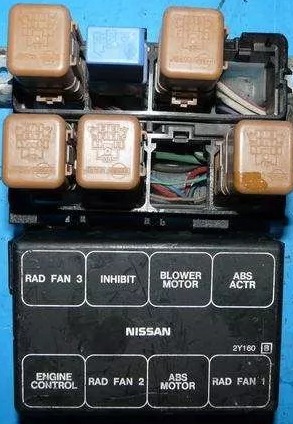

Skrzynka bezpiecznikowa

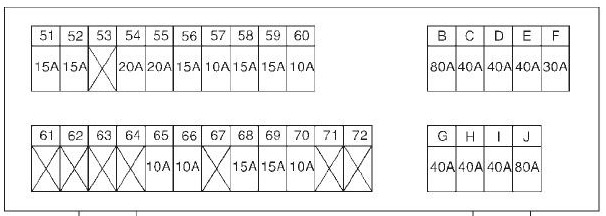

Schemat
Opis
- 51 – 15A
NAGRZEWNICA NAGRZEWNICA
A / CA Sterowanie klimatem
A / CM Sterowanie klimatyzacją - 52 – 15A
NAGRZEWNICA
A/CA nagrzewnica
klimatyzacja
A/CM Sterowanie klimatyzacją - 53 –
- 54 – 20A
OBCIĄŻENIE Sygnał obciążenia
H / LAMPA Zasilanie reflektorów
DTRL Sterowanie reflektorami AUTO - 55 – 20A
OBCIĄŻENIE Sygnał obciążenia
H / LAMPA Lampy reflektorów
DTRL Sterowanie reflektorami AUTO - 56 – 15A
Magnetofon radiowy AUDIO
Nawigacja NAVI
Telefon H/FONE - 57 – 10A
komputer B/COM
sygnał dźwiękowy
klakson moduł zdalny do pilota centralnego
zamka ASCD tempomat - 58 – 15
MAIN Główne zasilanie (przekaźnik ECM)
AACVLV Regulator xx
EGVC / V Elektrozawór
Egr IGN / SG Zasilanie cewek zapłonowych
IGNSIS Zasilanie przekaźnika układu zapłonowego - 59 – 15A
MAIN Zasilanie główne (przekaźnik główny)
MAFS Zasilanie czujnika przepływu powietrza
POS Zasilanie czujnika położenia wału korbowego
EGVC/V Zasilanie zaworu Egr
AAC/V Zasilanie regulatora xx
TR/SW Czujnik skrętu.
CKPS Czujnik kąta wału korbowego
AACVLV Pxx zasilacz IGNSYS
Moc układu zapłonowego
TPS Czujnik położenia przepustnicy
NONDTC Niewykrywalne komponenty
NATS Nissan zabezpieczenie przed kradzieżą - 60 – 10A KOMBINACJA PRZEŁĄCZNIK
kombinowany Przyrządy H / AIM Regulacja zasięgu reflektorów TYŁ / L Wymiary zasilanie F / FOG Przednie światła przeciwmgielne R / FOG Tylne światła przeciwmgielne ILL podświetlenie CHIME.NAVI Sygnalizacja, nawigacja HLS Spryskiwacze reflektorów - 61 –
- 62 –
- 63 –
- 64 –
- 65 – 10A R / FOG Tylne lampy przeciwmgłowe
- 66 – 10A A/C.M Klimatyzacja, klimatyzacja
- 67 –
- 68 – 15A
OBCIĄŻENIE Sygnał obciążenia
H / LAMPA Zasilanie reflektorów
DTRL Sterowanie reflektorami AUTO - 69 – 15A
OBCIĄŻENIE Sygnał obciążenia
H / LAMPA Zasilanie reflektorów
DTRL Sterowanie reflektorami - ŁADOWANIE 70 – 10A Układ ładowania
- 71 –
- 72 –
- A – 120A Wszystkie zasilacze.
- B – 80A 12 + 13 + 22 + 8 + 9 + 10 + 11 + 14 + 15 Liczba bezpieczników zasilanych przez ten bezpiecznik
- C – 40A STACYJKA + 1 +21
- D – Układ ABS 40A
- E – Układ ABS 40A
- Podkładka F – 30A HLC
- G – 40A COOL / F Przekaźnik wentylatora chłodnicy
- H – 40A COOL / F Przekaźnik wentylatora chłodnicy
- I – Wyłącznik CIPCUIT BREACEP 40A
- J – 80A 2 + 3 + 5 + 6 + 7 + 25 + 26 + 29 + 30 + 31 Liczba bezpieczników zasilanych przez ten bezpiecznik
Skrzynka przekaźników
Zdjęcie
Przeznaczenie
- Przekaźnik wentylatora elektrycznego
- Hamulce
- Przekaźnik wentylatora silnika
- ABS
- Przekaźnik układu silnika
- Przekaźnik wentylatora elektrycznego
- ABS
- Przekaźnik wentylatora elektrycznego
Pamiętaj, aby sprawdzić aktualny opis na okładce urządzenia. Rozbieżności są możliwe nawet w wersjach japońskiej i singapurskiej.
