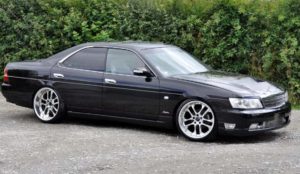

Od 1968 roku samochód klasy biznes Nissan Laurel produkowany jest w 8 pokoleniach. Na rynku europejskim i azjatyckim znany jest również jako Datsun Laurel . Pokażemy Ci lokalizację skrzynek bezpieczników i ich przeznaczenie w modelach Nissan Laurel z lat 1997, 1998, 1999, 2000, 2001 i 2002 . Oznacza to, że informacje te są odpowiednie dla ósmej generacji, która jest oznaczona jako C35.
Przedział pasażerski
Znajduje się on w dolnej części deski rozdzielczej, za osłoną zabezpieczającą, na odwrocie której będzie znajdował się aktualny schemat opisujący przeznaczenie bezpieczników.

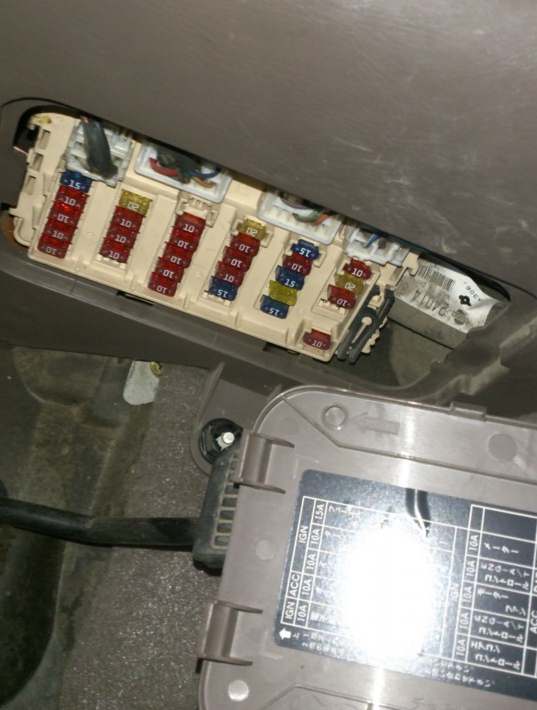

Zdjęcie lokalizacji skrzynki

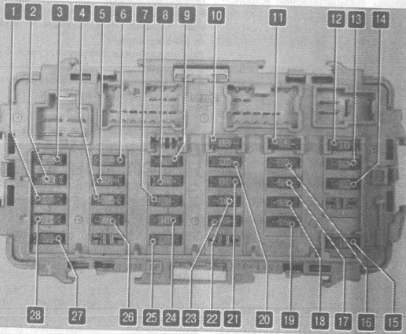

Schemat
Przeznaczenie
- 10A – Wtryskiwacze paliwa
- 10A – Kierunkowskazy
- 15A – Pompa paliwa
- 10A – ABS
- 10A – Przekaźnik elektromagnetyczny rozrusznika
- 20A – Wycieraczka szyby przedniej
- 10A – Silnik nagrzewnicy
- 10A – Układ kontroli transmisji
- 10A – Zestaw wskaźników
- rezerwa
- rezerwa
- rezerwa
- 20A Tylne światła przeciwmgielne
- 10A – Plafony oświetlenia wnętrza i bagażnika
- 10A – Elektroniczne systemy sterowania
- 10A – Czujnik wskazania poziomu paliwa
- 15A – Sygnały stopu
- 15A – Zapalniczka samochodowa
- 15A – Silnik elektryczny nagrzewnicy i klimatyzatora
- 10A – Ogrzewana tylna szyba
- 15A – Silnik elektryczny nagrzewnicy i klimatyzatora
- 10A – Napędy elektryczne do sterowania zewnętrznymi lusterkami wstecznymi
- 10A – Alarm
- 10A – Sterowanie klimatem
- 10A – System zarządzania silnikiem
- 10A – Dodatkowy system bezpieczeństwa SRS
- 10A – Elektroniczne systemy sterowania
- 10A – System audio
Za zapalniczkę odpowiada bezpiecznik nr 18, 15A.
Komora silnika
Sama skrzynka również jest zamknięta pokrywą ochronną, na której znajduje się schemat elementów przekaźników i bezpieczników, które się w niej znajdują.

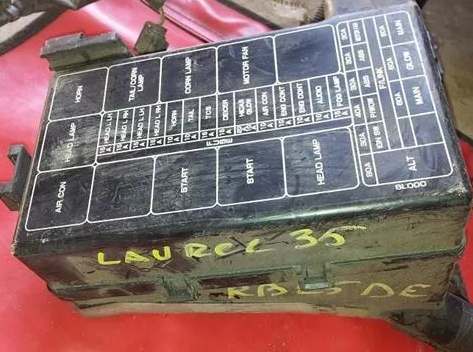

Zdjęcie

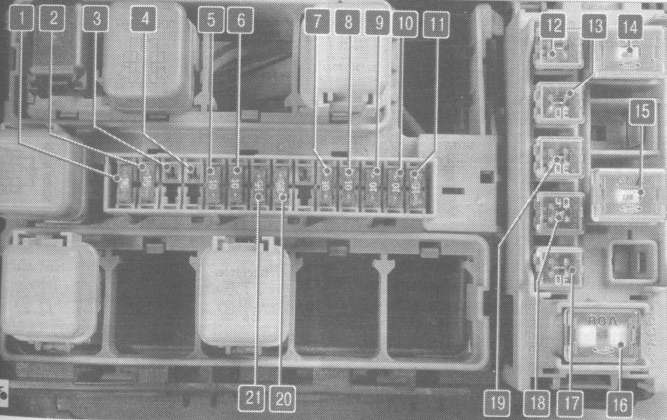

Schemat
Opis
- 15A – Światła drogowe (lewy reflektor)
- 15A – Światła mijania (lewy reflektor)
- 15A – Na zdjęciu nie widać świateł drogowych (prawy reflektor).
- 15A – Na zdjęciu nie widać świateł mijania (prawy reflektor).
- 10A – Sygnał dźwiękowy
- 10A – Światła postojowe
- 10A – Klimatyzator
- 10A – System zarządzania silnikiem
- 10A – System zarządzania silnikiem
- 10A – System audio
- 15A – Światła przeciwmgielne
- 30A – Wentylator elektryczny układu chłodzenia silnika (nie stosowany w silnikach ze sprzęgłem)
- 10A – Układ przeciwblokujący (ABS)
- 60A – 1. bezpiecznik główny
- 60A – 2. bezpiecznik główny
- 80A – Generator
- 30A – Konsumenci z włączonym zapłonem
- 40A – Elektryczne szyby
- 30A – Układ przeciwblokujący (ABS)
- 15A – Podgrzewana siatka tylna
- 15A – Układ sterowania skrzynią biegów
