Niektórzy przypisują Nissana Almera Classic trzeciej generacji Almery, inni zmodernizowanemu modelowi drugiej generacji. Obie opcje mają swoją własną prawdę. Ponieważ powstał na platformie poprzedniej generacji, posiada zmodyfikowane nadwozie z oznaczeniem B10 oraz zmodyfikowany układ zawieszenia. Lata emisji: 2006, 2007, 2008, 2009, 2010, 2011, 2012 i 2013. Oferujemy Państwu zapoznanie się z opisami skrzynek bezpieczników i przekaźników Nissan Almera Classic, a także ich zdjęciami, schematami i przeznaczeniem elementów .
Contents
Lokalizacje pudełek

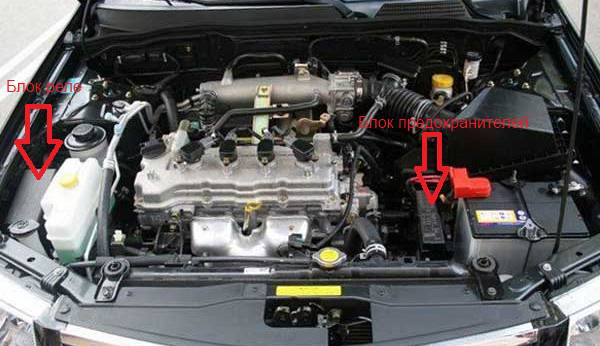

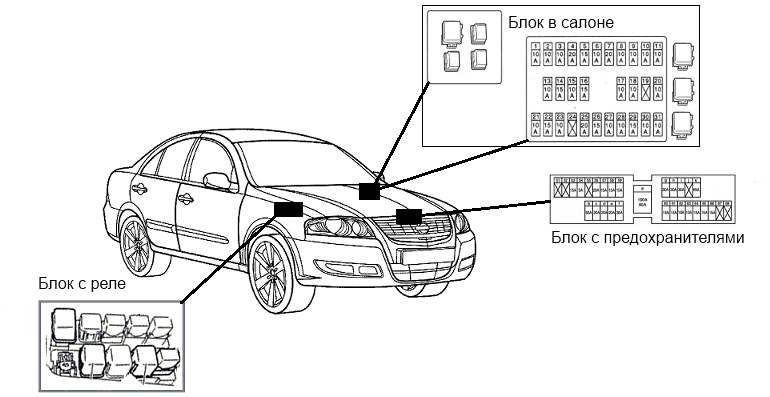

Model ten posiada 3 skrzynki bezpieczników i przekaźników. Główny znajduje się w kabinie, pozostałe dwa w komorze silnika.
Schemat
Przedział pasażerski

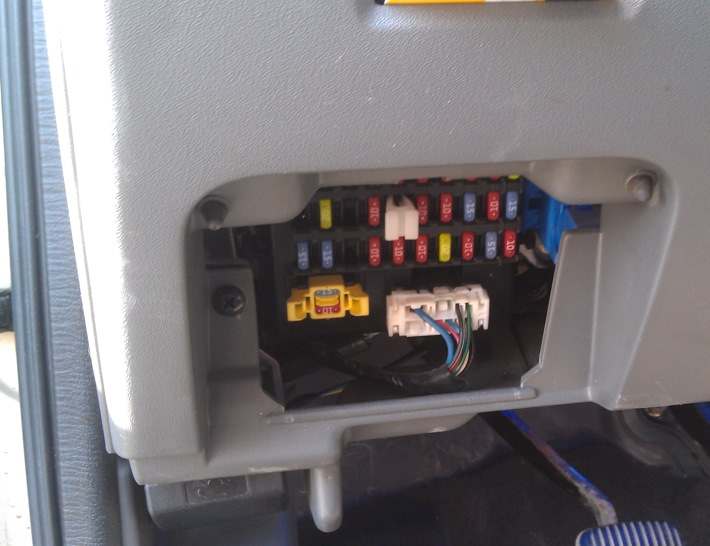

Znajduje się w desce rozdzielczej po lewej stronie, za małą szufladą.

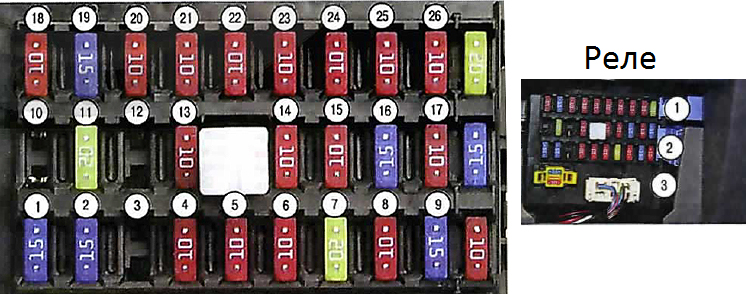

Schemat
Przeznaczenie
| 1 | 15A Silnik nagrzewnicy |
| 2 | 15A Silnik nagrzewnicy |
| 3 | rezerwa |
| 4 | 10A Kierunkowskazy |
| 5 | 10A Zestaw wskaźników i światła cofania |
| 6 | 10A Układ przeciwblokujący |
| 7 | Wycieraczki 20A |
| 8 | 10A Podgrzewane przednie siedzenia |
| 9 | 15A Pompa paliwa |
| 10 | 10A Dodatkowi odbiorcy |
| 11 | 20A Ogrzewana tylna szyba |
| 12 | rezerwa |
| 13 | Reflektory 10A |
| 14 | Wtryskiwacze paliwa 10A |
| 15 | 10A Zestaw wskaźników, zegar |
| 16 | Zapalniczka 15A |
| 17 | 10A Lusterka zewnętrzne |
| 18 | 10A Plafon oświetlenia wewnętrznego |
| 19 | 15A Zamki drzwiowe |
| 20 | 10A Światła stopu |
| 21 | 10A Radio samochodowe |
| 22 | 10A System zarządzania silnikiem |
| 23 | Poduszki powietrzne 10A |
| 24 | 10A Klimatyzator |
| 25 | 10A Układ sterowania automatyczną skrzynią biegów |
| 26 | 10A Układ zapłonowy |
Za zapalniczkę odpowiada bezpiecznik nr 16 przy 15A.
Przekaźnik
- przekaźnik podnośnika szyb;
- przekaźnik tylnych świateł przeciwmgielnych;
- przekaźnik centralnego zamka

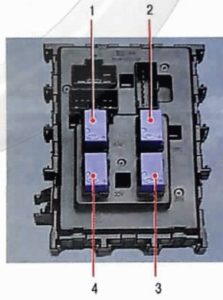

Przekaźnik tylny
- przekaźnik klimatyzacji;
- 1. przekaźnik zapłonu;
- 2. przekaźnik zapłonu;
- przekaźnik wyposażenia pomocniczego.
Komora silnika
Skrzynka bezpiecznikowa
Znajduje się po lewej stronie akumulatora. Aktualny schemat wraz z opisem zostanie wydrukowany na okładce.

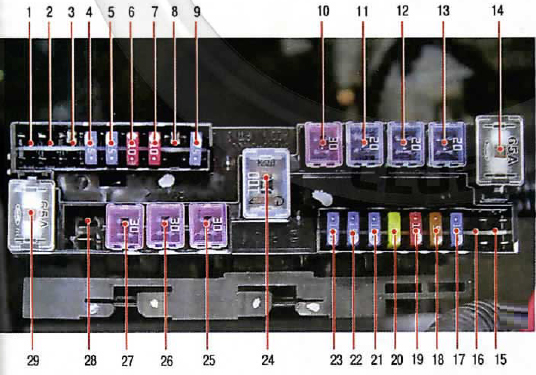

Schemat
Opis
- rezerwa
- rezerwa
- rezerwa
- 15A Sygnał dźwiękowy
- 15A Zawór dławiący
- 10A Światła boczne
- 10A System zarządzania silnikiem
- rezerwa
- 15A Cewki zapłonowe
- 30A Obwód stacyjki
- 20A Układ przeciwblokujący
- 20A Układ przeciwblokujący
- 20A Układ przeciwblokujący
- 65A 1. bezpiecznik główny
- rezerwa
- rezerwa
- 15A Ogrzewana przednia szyba
- 5A Układ przeciwblokujący
- 10A Tylne światło przeciwmgłowe
- 20A Zestaw wskaźników
- 15A Światła przeciwmgielne
- Reflektory świateł drogowych 15A
- Reflektory świateł mijania 15A
- Generator 100A
- 30A pierwszy silnik wentylatora chłodnicy
- 30A Drugi silnik wentylatora chłodnicy
- 30A Podnośnik do szkła
- rezerwa
- 65A Drugi bezpiecznik główny
Liczba elementów i ich wartość mogą różnić się od podanych informacji i zależą od roku produkcji oraz wyposażenia elektrycznego Twojego Almeria classic.

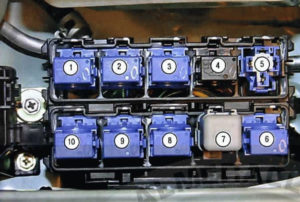

Skrzynka przekaźników
Znajduje się on w pobliżu prawego błotnika samochodu, obok beczki z płynem do spryskiwaczy.
Schemat
Oznaczenie
| 1 | Przekaźnik świateł mijania reflektorów |
| 2 | Przekaźnik alarmu przeciwkradzieżowego |
| 3 | Przekaźnik świateł drogowych reflektorów |
| 4 | Drugi przekaźnik wentylatora chłodnicy |
| 5 | Złącze diagnostyczne ABS |
| 6 | Pierwszy przekaźnik wentylatora chłodnicy |
| 7 | Przekaźnik klaksonu |
| 8 | Przekaźnik klimatyzatora |
| 9 | Przekaźnik automatycznej skrzyni biegów |
| 10 | Trzeci przekaźnik wentylatora chłodnicy |
