Nissan Skyline jest produkowany od 13 pokoleń od 1957 roku. Najnowsze modele w USA były sprzedawane jako Infiniti G. 11 generacja oznaczona jest jako v35 i była produkowana w latach 2000, 2001, 2002, 2003, 2004, 2005. Następnie od 2006 roku została zastąpiona przez 12 generację – V36. W naszym artykule podamy informacje na temat skrzynek bezpieczników i przekaźników Nissan Skyline v35 i v36 , pokażemy gdzie się znajdują, a także ich zdjęcia i schematy z opisem elementów.
Contents
V35
Przedział pasażerski
Znajduje się przy nogach kierowcy, za osłoną ochronną.

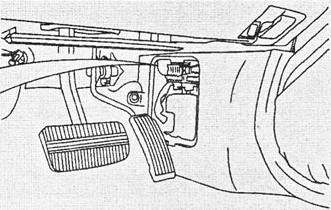

Lokalizacja

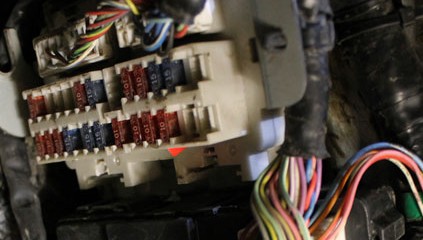

Zdjęcie
Opis
| 1 | 10 | Wtryskiwacze paliwa, moduł sterujący nadwozia (BCM): (elektryczne szyby, szyberdach, zdalny dostęp bezkluczykowy, inteligentny system kluczyka, wzmacniacz antenowy systemu antykradzieżowego Nissan (NATS), telefon, sygnał ostrzegawczy), moduł sterujący silnika (ECM), przełącznik zespolony , reflektor, system świateł dziennych, system automatycznego oświetlenia, kierunkowskazy i lampki ostrzegawcze, lampa w pomieszczeniu, lampa mapowa, lampki w lusterku kosmetycznym, lampa w bagażniku, oświetlenie dziurki od kluczyka w stacyjce, lampy schodowe, włącznik lampki w bagażniku, boczne drzwi kierowcy/pasażera Przełącznik, przełącznik blokowania i odblokowywania drzwi, wyłącznik bębenkowy drzwi, jednostka sterująca automatycznego pozycjonera napędu, system uchylny i teleskopowy |
| 2 | – | Nieużywany |
| 3 | – | Nieużywany |
| 4 | – | Nieużywany |
| 5 | 15 | Gniazdo zasilania |
| 6 | 10 | Moduł audio, wyświetlacz i automatyczny wzmacniacz klimatyzacji, tuner radia satelitarnego, jednostka sterująca nawigacją, licznik kombinacji, przełącznik nawigacji, wyświetlacz, moduł góra/dół (wyświetlacz), adapter TEL, moduł sterujący nadwozia (BCM), inteligentny kluczyk , system ostrzegania przed kradzieżą, zdalny wyłącznik lusterka bocznego, przełącznik zespolony, reflektor, system świateł dziennych, system automatycznego włączania świateł, kierunkowskazy i lampki ostrzegawcze, jednostka sterująca automatycznego pozycjonera jazdy, system odchylania i teleskopu |
| 7 | 15 | Zapalniczka |
| 8 | 10 | Odmgławiacz lusterek zewnętrznych |
| 9 | 10 | Jednostka sterująca siedzenia kierowcy, system oświetlenia dziennego |
| 10 | 15 | Silnik dmuchawy |
| 11 | 15 | Silnik dmuchawy |
| 12 | 10 | Sprężarka klimatyzacji (ECV), wyświetlacz i automatyczny wzmacniacz klimatyzacji, sterownik klimatyzacji i audio, jednostka sterująca nawigacji, jednostka podnoszenia i opuszczania (wyświetlacz), jednostka adaptera TEL, moduł sterujący silnika (ECM), inteligentny moduł kluczyka, Kompas, urządzenie automatycznej kontroli prędkości (ASCD), włącznik hamulca, urządzenie automatycznej kontroli prędkości (ASCD), włącznik sprzęgła (M/T), przekaźnik odmgławiacza tylnej szyby, przekaźnik podgrzewanego siedzenia, przekaźnik blokady zmiany biegów |
| 13 | 10 | Czujnik diagnostyczny poduszki powietrznej, jednostka sterująca systemu klasyfikacji pasażerów |
| 14 | 10 | Miernik kombinowany, automatyczne, nieoślepiające lusterko wewnętrzne |
| 15 | 15 | 2002-2004: Czujniki proporcji powietrza i paliwa, podgrzewane czujniki tlenu; 2005-2007: Nieużywany |
| 16 | – | Nieużywany |
| 17 | 15 | Sedan (2002-2003): Głośnik niskotonowy |
| 18 | 10 | 2002-2004: Nieużywany; 2005-2007: Moduł sterujący nadwozia (BCM): (elektryczne szyby, elektrycznie sterowany zamek drzwi, szyberdach, system ostrzegania przed kradzieżą, elektrycznie sterowane siedzenia, telefon, zdalny system otwierania pojazdu bez kluczyka, inteligentny system kluczyka, otwieracz pokrywy bagażnika, system antykradzieżowy Nissan (NATS) Wzmacniacz antenowy, dzwonek ostrzegawczy), przełącznik zespolony, reflektor, system oświetlenia dziennego, system automatycznego oświetlenia, kierunkowskazy i lampki ostrzegawcze, lampa wewnętrzna, lampa mapowa, lampki w lusterku kosmetycznym, lampa w bagażniku, oświetlenie dziurki od kluczyka w stacyjce, lampy schodowe, bagażnik Przełącznik lampki pokojowej, wyłącznik drzwi po stronie kierowcy/pasażera, wyłącznik zamka i blokady drzwi, wyłącznik bębenkowy kluczyka do drzwi, jednostka sterująca automatycznego pozycjonowania jazdy, jednostka sterująca fotela kierowcy, przełącznik pamięci fotela, przekaźnik zasilania, system odchylania i teleskopowania, blokada zmiany biegów Przekaźnik |
| 19 | 10 | Miernik kombinowany, wyświetlacz i automatyczny wzmacniacz klimatyzacji, inteligentny brzęczyk ostrzegawczy kluczyka, automatyczne, nieoślepiające lusterko wewnętrzne |
| 20 | 10 | Przełącznik świateł stopu, jednostka sterująca VDC/TCS/ABS, jednostka inteligentnego kluczyka, moduł sterujący silnika (ECM), jednostka sterująca tylnego aktywnego układu kierowniczego (RAS) |
| 21 | 10 | Przełącznik kluczykowy, moduł sterujący nadwozia (BCM) |
| 22 | 10 | Sedan (2004-2006): Moduł sterujący napędu na wszystkie koła (AWD). |
| R1 | Przekaźnik dmuchawy | |
| R2 | Przekaźnik akcesoriów |
Za zapalniczkę odpowiada bezpiecznik nr 7 przy 15A.
Z tyłu można umieścić kilka przekaźników.
Komora silnika

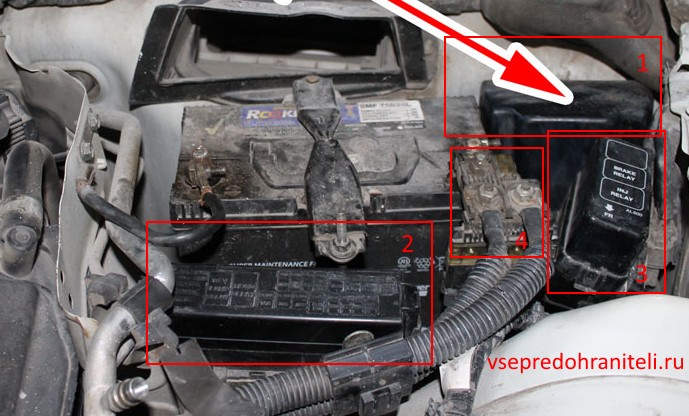

Lokalizacja
- Skrzynka montażowa z bezpiecznikami i przekaźnikami
- Skrzynka bezpiecznikowa
- Skrzynka przekaźników
- Skrzynka bezpieczników dużej mocy na akumulatorze

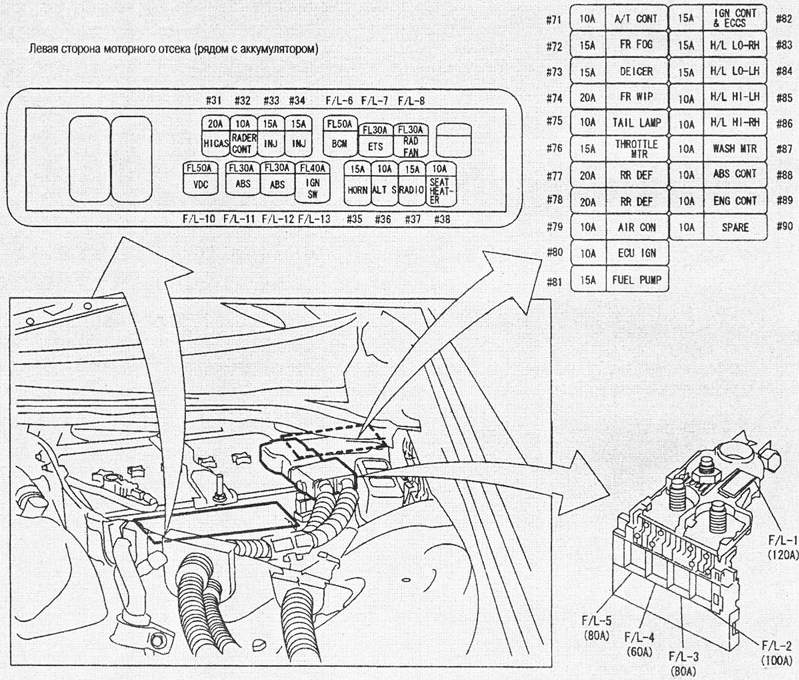

Schemat

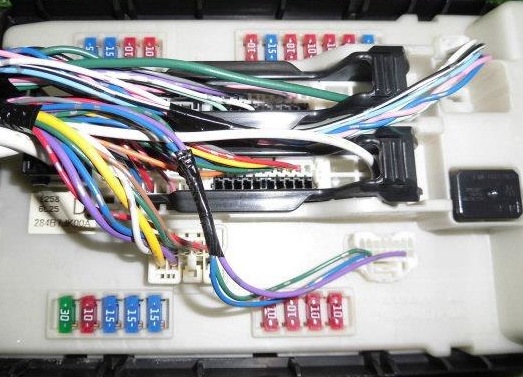

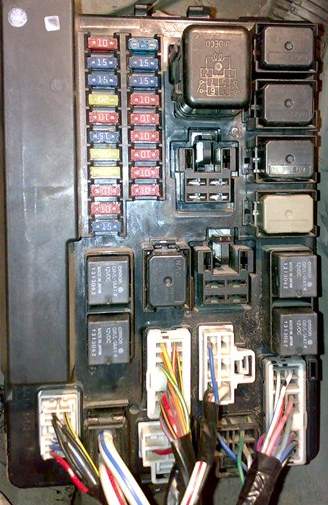

Zdjęcie skrzynki montażowej

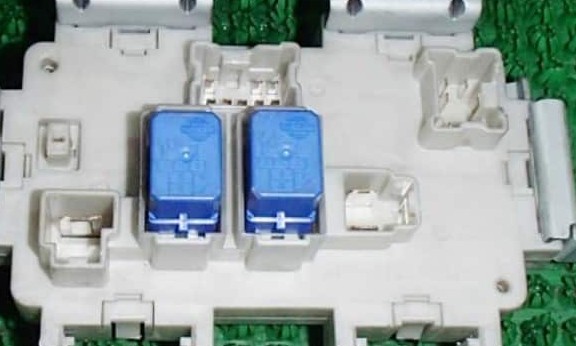

Przekaźnik

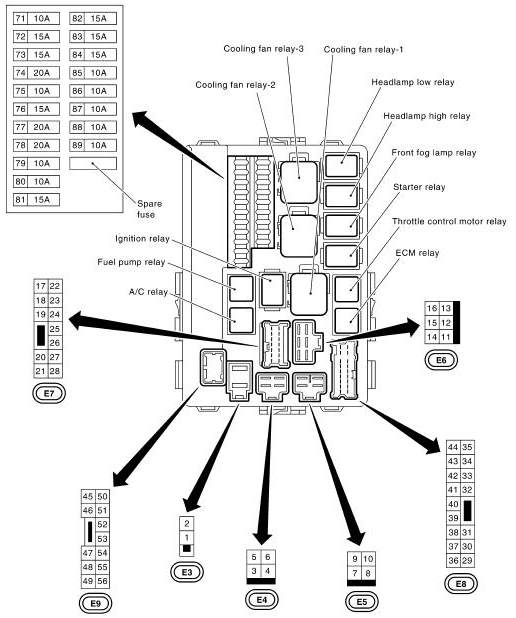

Sprawdź przyporządkowanie elementów pudełek do swoich diagramów na wieczku.
V36
Rozmieszczenie skrzynek jest bardzo podobne do poprzedniej generacji.

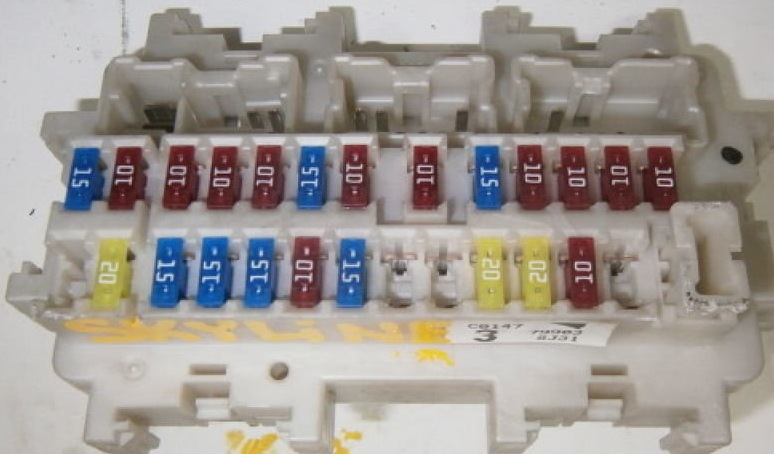

Przedział pasażerski
| 1 | 10 | Jednostka sterująca pasami bezpieczeństwa przed zderzeniem |
| 2 | 10 | Jednostka czujnika diagnostyki poduszek powietrznych, jednostka sterująca systemu klasyfikacji pasażerów |
| 3 | 10 | Silnik regulacji reflektorów w prawo/lewo, jednostka sterująca kamery, przekaźnik blokady zmiany biegów, urządzenie automatycznej kontroli prędkości (ASCD), wyłącznik hamulca, inteligentny tempomat (ICC), przełącznik hamulca, jednostka sterująca adaptacyjnego systemu oświetlenia przedniego (AFS), przełącznik AFS, złącze łącza danych , ujednolicony miernik i wzmacniacz klimatyzacji, podgrzewany przekaźnik siedzenia, jednostka sterująca AV, jednostka adaptera Tel, sprężarka, automatyczne nieoślepiające lusterko wewnętrzne, przednia jednostka sterująca z aktywnym układem kierowniczym na 4 koła (4WAS), jednostka sterująca sonarem, jonizator, układ wydechowy / Czujnik wykrywający zapach zewnętrzny, przekaźnik siedzenia sterowany klimatem |
| 4 | 10 | Licznik kombinowany, przekaźnik światła cofania (automatyczna skrzynia biegów), włącznik światła cofania (ręczna skrzynia biegów) |
| 5 | 15 | Wzmacniacz BOSE |
| 6 | 10 | Gniazdo kluczyka, inteligentny brzęczyk ostrzegawczy klucza, złącze łącza danych, ujednolicony licznik wzmacniacza klimatyzatora, zegar, automatycznie nieoślepiające lusterko wewnętrzne, czujnik światła i deszczu, brzęczyk ostrzegawczy na dachu |
| 7 | 10 | Przełącznik świateł stopu, moduł sterujący nadwozia (BCM), przekaźnik utrzymania hamulca inteligentnego tempomatu |
| 8 | 15 | Wzmacniacz BOSE |
| 9 | 10 | Gniazdo kluczyka, przyciskowy wyłącznik zapłonu, wyłącznik blokady sprzęgła (ręczna skrzynia biegów) |
| 10 | 10 | Moduł sterujący nadwozia (BCM), przełącznik pamięci siedzenia, jednostka sterująca automatycznego pozycjonera jazdy, sterowanie fotelem kierowcy, |
| 11 | 10 | Miernik kombinowany, wzmacniacz klimatyzacji z ujednoliconym miernikiem, jednostka sterująca AWD |
| 12 | – | Nieużywany |
| 13 | 10 | Podgrzewane lustro |
| 14 | 20 | Odmgławiacz tylnej szyby; Kabriolet: chowany moduł sterujący ze sztywnym dachem |
| 15 | 20 | Odmgławiacz tylnej szyby; Kabriolet: chowany moduł sterujący ze sztywnym dachem |
| 16 | – | Nieużywany |
| 17 | – | Nieużywany |
| 18 | 15 | 2006-2011: Zapalniczka do papierosów |
| 19 | 10 | Miernik kombinowany, ujednolicony miernik i wzmacniacz klimatyzacji, wyświetlacz, przełącznik wielofunkcyjny, jednostka sterująca AV, moduł sterujący nadwozia (BCM), moduł adaptera Tel, moduł sterujący kamerą, przełącznik zdalnego sterowania lusterkiem zewnętrznym, tuner radia satelitarnego, zmieniarka CD, sterowanie sonarem Jednostka, przełącznik anulowania sonaru |
| 20 | 15 lub 20 | 2006-2009 (15A): Gniazdo zasilania konsoli; 2010-2013 (20A): Zapalniczka, gniazdo zasilania konsoli |
| 21 | 15 | Silnik dmuchawy |
| 22 | 15 | Silnik dmuchawy |
| Przekaźnik | ||
| R1 | Zapłon | |
| R2 | Odmgławiacz tylnej szyby | |
| R3 | Akcesorium | |
| R4 | Przednia dmuchawa |
Komora silnika
Skrzynka montażowa
Ten materiał wymaga trochę pracy. Będziemy wdzięczni za udostępnienie informacji i zdjęć.
