Nissan Qashqai j10 to kompaktowy crossover, który wszedł do produkcji w 2006 roku. W USA znany jest jako Rogue Sport. Pierwsza generacja oznaczona jest jako j10 i była produkowana w latach 2007, 2008, 2009, 2010, 2011 i 2012. W tym materiale zawarte będą informacje wraz z opisem skrzynek bezpieczników i przekaźników Nissana Qashqai j10 pierwszej generacji wraz ze schematami, zdjęciami i oznaczeniami elementy. Zwróć uwagę na bezpiecznik odpowiedzialny za zapalniczkę.
Należy pamiętać, że wersje pudeł, ilość ich elementów, a także schematy mogą różnić się od przedstawionych i zależą od kraju dostawy, roku produkcji i wyposażenia konkretnego samochodu. Sprawdź opis ze swoim, zostanie on wydrukowany na osłonie ochronnej urządzenia.

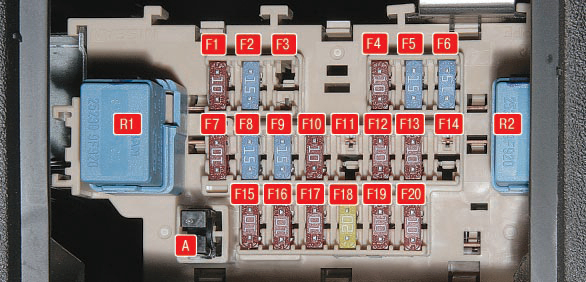

Przedział pasażerski
Znajduje się na desce rozdzielczej. Aby uzyskać dostęp, wystarczy pociągnąć pokrywę.
Schemat
Opis
| F1 | 10A System audio, elektryczny napęd lusterek zewnętrznych |
| F2 | Gniazdo 15A przednie (zapalniczka) |
| F3 | rezerwa |
| F4 | 10A Klimatyzacja, elektryczne ogrzewanie kabiny |
| F5 | 15A Silnik nagrzewnicy |
| F6 | 15A Silnik nagrzewnicy |
| F7 | 10A Wyposażenie opcjonalne |
| F8 | Czujniki CVT 15A (skrzynia mechaniczna) |
| F9 | 15A System audio |
| F10 | Światła stopu 10A |
| F11 | rezerwa |
| F12 | 10A Jednostka sterująca wyposażeniem elektrycznym kabiny pasażerskiej |
| F13 | 10A Sprzęt elektryczny |
| F14 | 15A Gniazdo tylne (jeśli jest zainstalowane) |
| F15 | 10A Podgrzewane lusterka |
| F 16 | 10A Jednostka sterująca wyposażeniem elektrycznym kabiny pasażerskiej |
| F17 | 15A Sprzęt elektryczny |
| F18 | Przekładnia wycieraczki przedniej szyby Moto 20A |
| F19 | Poduszki powietrzne 10A SRC |
| F20 | 10A Podgrzewane siedzenia |
| R1 | Przekaźnik dodatkowego wyposażenia salonu |
| R2 | Przekaźnik wentylatora nagrzewnicy |
Dla przedniej zapalniczki jest bezpiecznik 15A nr 2. Na schemacie w języku angielskim jest on oznaczony jako – GNIAZDO ZASILANIA.
Komora silnika
W komorze silnika znajdują się 3 skrzynki bezpieczników i przekaźników.
Pudełko – A
Aby uzyskać dostęp, ściśnij zatrzask pokrywy bocznej i pociągnij go.
Schemat
Przeznaczenie
| F1 | 15A Grzejnik szklany |
| F2 | 15A Grzejnik szklany |
| F3 | 15A Światła przeciwmgielne |
| F4 | Wycieraczka 30A |
| F5 | 15A Lampa świateł mijania, prawy reflektor |
| F6 | 15A Lampa świateł mijania, lewy reflektor |
| F7 | 10A Światło drogowe, prawy reflektor |
| F8 | 10A Reflektor świateł drogowych, lewy |
| F9 | Żarówki boczne 10A |
| F10 | rezerwa |
| F11 | 15A Sterowanie skrzynią biegów |
| F12 | 20A Jednostka sterująca silnika |
| F13 | Sprężarka klimatyzacji 10A |
| F14 | Światła cofania 10A |
| F15 | Skrzynia biegów 10A |
| F 16 | 10A System zarządzania silnikiem |
| F17 | 15A Pompa paliwa |
| F18 | Układ zasilania 10A (wtryskiwacze paliwa) |
| F19 | 10A Jednostka elektroniczna Hydro ABS |
| F20 | rezerwa |
| R6 | Przekaźnik układu zapłonowego |
| R8 | Przekaźnik ogrzewania szyby tylnej klapy |
| R16 | Przekaźnik niskiej prędkości wentylatora chłodzenia silnika I |
| R17 | Przekaźnik dużej prędkości wentylatora chłodzenia silnika II |
Pudełko – B
Drugie pudełko można otworzyć w ten sam sposób.
Zdjęcie
Przeznaczenie
| F1 | 20A Turbina chłodnicy powietrza (turbodiesel) |
| F2 | 10A Blok przełączników trybu pracy skrzyni biegów (pojazdy z napędem na cztery koła) |
| F3 | Generator 10A |
| F4 | 10A Sygnał dźwiękowy |
| FL5 | 60/30A Elektryczne wspomaganie kierownicy, pompa spryskiwaczy reflektorów, układ ABS |
| F6 | Układ ABS 40A, system kontroli stabilności |
| F7 | 30A Elektryczne ogrzewanie kabiny (do samochodu z silnikiem diesla) |
| F8 | 30A Elektryczny grzejnik salonu |
| F9 | 30A Elektryczny grzejnik salonu |
| F10 | rezerwa |
| FL11 | 50/30 / 40A Wentylator chłodzenia silnika, zapłon |
| F12 | 40A Jednostka sterująca wyposażeniem elektrycznym kabiny pasażerskiej |
| R3 | Przekaźnik klaksonu |
| R4 | Przekaźnik wentylatora chłodzenia silnika |
| R5 | Przekaźnik pompy spryskiwacza reflektorów |
Pudełko – C
Znajduje się na dodatnim zacisku akumulatora i składa się z bezpieczników dużej mocy.
