Nissan Qashqai 2 generacji produkowany był w latach 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020, 2021 i był oznaczony jako J11 . Qashqai + 2 to 7-miejscowa wersja Qashqai, z rozszerzoną bazą. W tym materiale przedstawimy opis bezpieczników i przekaźników Nissan Qashqai j11 2 generacji wraz ze schematami skrzynek, zdjęciami i ich lokalizacją. Osobno wyróżnimy bezpieczniki odpowiedzialne za zapalniczkę.
Sprawdź informacje na swoich diagramach na okładce bloków.
Contents
Przedział pasażerski
W kabinie Nissana Qashqai j11 można zamontować 2 główne bloki z bezpiecznikami: po lewej i prawej stronie tablicy rozdzielczej (od końca, za osłoną zabezpieczającą).
Prawe pudełko (może nie być obecne)
Lewe pudełko (główne)
Lokalizacja

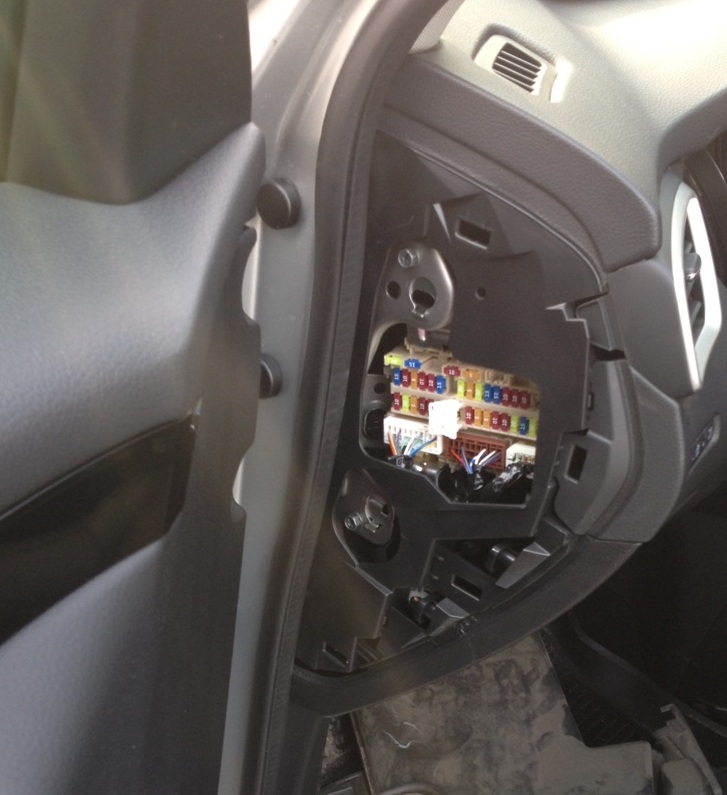

Pudełko po lewej stronie

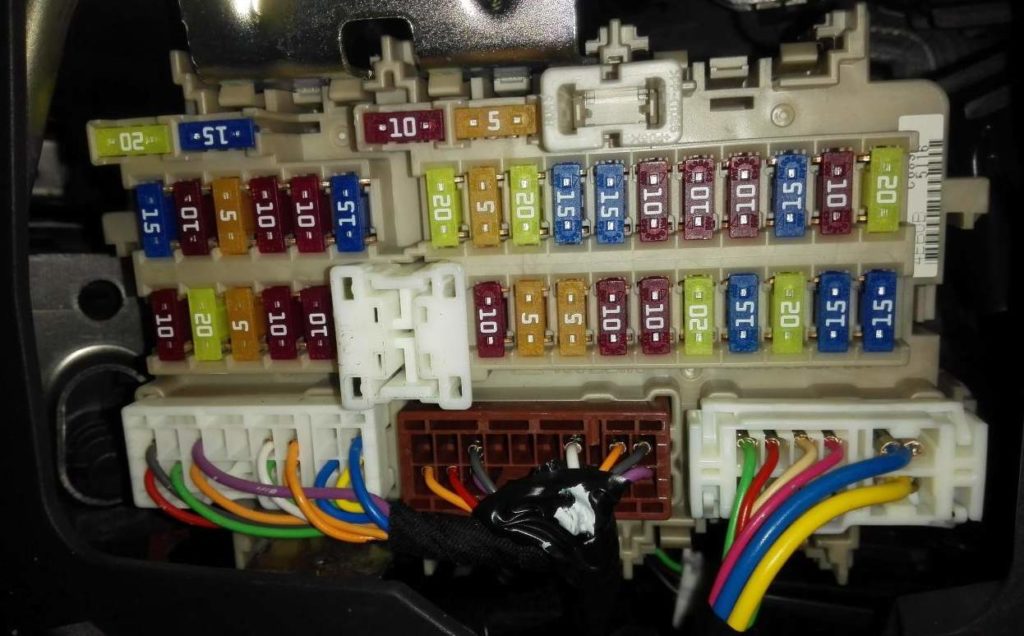

Zdjęcie poglądowe
Najwyższy rząd to zapasowe bezpieczniki.

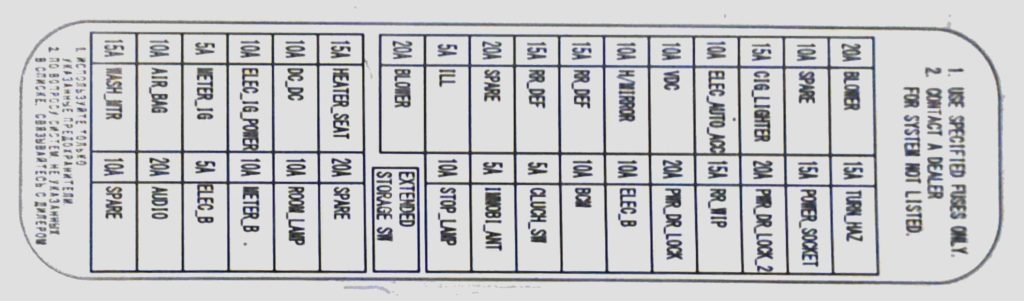

Schemat na odwrocie okładki

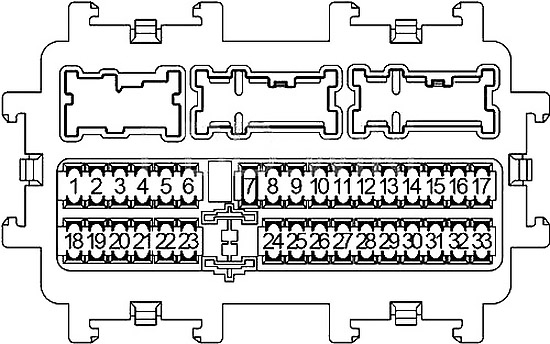

Schemat
Opis
| 1 | Przełącznik kombinowany 15 A, moduł sterujący pompy, zawór elektromagnetyczny przełączający spryskiwacz |
| 2 | Poduszki powietrzne 10A |
| 3 | Zestaw wskaźników 5A |
| 4 | 10A Jednostka sterująca Parktronic, przekaźnik PTC 1, przekaźnik PTC 2, przekaźnik PTC 3, kamera przednia, tablica przyrządów/przełączniki oświetlenia, system audio, przekaźnik podgrzewania paliwa, gniazdo diagnostyczne, włącznik świateł hamowania, czujnik odległości, lusterko wsteczne, blok sterowania EPS, przełącznik wielofunkcyjny, moduł sterujący podwoziem, napęd na 4 koła, elektryczny hamulec postojowy, czujnik kąta skrętu, jednostka sterująca nawigacją, kamera dookoła |
| 5 | Przetwornica DC/DC 10A, VDC |
| 6 | 15A Podgrzewane siedzenia |
| 7 | 20A Nagrzewnica, wzmacniacz klimatyzacji, kontrola Baypass przy ponownym uruchomieniu silnika |
| 8 | 5A Światło tylne lewe, lewe światło stopu, oświetlenie tablicy rejestracyjnej, oświetlenie schowka podręcznego, regulacja zasięgu reflektorów, system audio, jednostka sterująca nawigacją |
| 9 | – |
| 10 | 15A Ogrzewana tylna szyba |
| 11 | 15A Ogrzewana tylna szyba |
| 12 | 10A Podgrzewane lusterka |
| 13 | 10A ABS |
| 14 | Włącznik świateł hamowania 10A, jednostka sterująca klimatyzacji, jednostka sterująca lusterkami, wzmacniacz klimatyzacji, żaluzja, przełącznik pedału hamulca |
| 15 | 15A 1,2L HR z CVT, 1,6L MR16DDT, R9M (Euro3): Gniazdo/zapalniczka, przekaźnik oświetlenia wnętrza |
| 20A z wyjątkiem ↑: Gniazdo/zapalniczka, przekaźnik oświetlenia wnętrza | |
| 16 | – |
| 17 | 20A Silnik nagrzewnicy, rezystor, wzmacniacz klimatyzacji |
| 18 | – |
| 19 | System audio 20A, jednostka sterująca nawigacją, kamera surround |
| 20 | 5A Moduł sterujący nadwozia (BCM), syrena, przełącznik wielofunkcyjny |
| 21 | Zestaw wskaźników 10A |
| 22 | 10A Przekaźnik oświetlenia wnętrza |
| 23 | – |
| 24 | Przełącznik świateł stopu 10 A, moduł elektroniki nadwozia (BCM) |
| 25 | 5A 4WD, wzmacniacz antenowy antykradzieżowy |
| 26 | 5A Przełącznik blokady sprzęgła |
| 27 | 10A Przełącznik wielofunkcyjny modułu elektroniki nadwozia (BCM). |
| 28 | Elektryczny hamulec postojowy 10 A, złącze diagnostyczne, napęd na 4 koła, tablica przyrządów/przełączniki świateł, przekaźnik podnośnika szyby, przekaźnik składanego lusterka, przekaźnik otwarcia lusterka |
| 29 | 20A 1,2L HR z przekładnią CVT, 1,6L MR16DDT, R9M (Euro3): Moduł elektroniki nadwozia (BCM) |
| 15A z wyjątkiem ↑: Moduł elektroniki nadwozia (BCM) | |
| 30 | 15A Zamek centralny, moduł elektroniki nadwozia (BCM) |
| 31 | 20A 1,2L HR z CVT, 1,6L MR16DDT, R9M (Euro3): Wycieraczka, moduł elektroniki nadwozia (BCM) |
| 15A z wyjątkiem ↑: Wycieraczka, moduł elektroniki nadwozia (BCM) | |
| 32 | 15A 1,2L HR z CVT, 1,6L MR16DDT, R9M (Euro3): Gniazdo tylne/zapalniczka |
| 20A z wyjątkiem ↑: Tylne gniazdo/zapalniczka | |
| 33 | 15A 1,2L HR z przekładnią CVT, 1,6L MR16DDT, R9M (Euro3): Ostrzeżenie o zagrożeniach i kierunkowskazy |
| 10A z wyjątkiem ↑: Ostrzeżenie o zagrożeniu i kierunkowskazy |

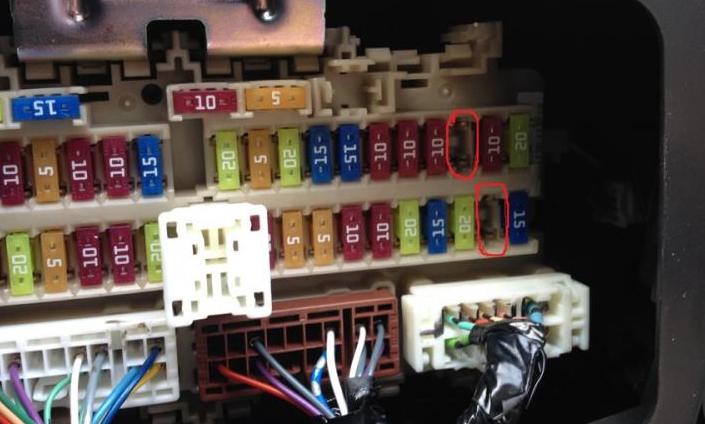

Za zapalniczkę odpowiadają bezpieczniki 15 (przód) i 32 (tył).
Poszczególne elementy przekaźników znajdują się z tyłu urządzenia.
- Przekaźnik układu zapłonowego
- Przekaźnik dmuchawy silnika przedniego
- Przekaźnik tylnych świateł przeciwmgłowych
- Przekaźnik pomocniczy
Skrzynka z prawej strony

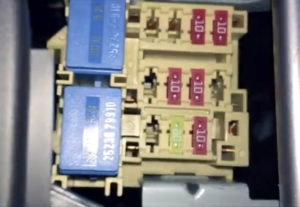

Zdjęcie
Schemat
Przeznaczenie
| 71 | 10A Czujnik kąta skrętu kierownicy |
| 72 | Zestaw wskaźników 10A |
| 73 | System audio 10A, jednostka sterująca nawigacją, kamera surround |
| 74 | Moduł sterujący skrzynią biegów 10A (TCM) |
| 75 | – |
| 76 | Jednostka sterująca klimatyzacją 10A, wzmacniacz klimatyzacji |
| 77 | 10A ABS |
| 78 | – |
| 79 | 10A Przekaźnik pompy olejowej |
| 80 | System audio 20A, jednostka sterująca nawigacją, kamera surround |
| 81 | Moduł sterujący skrzynią biegów 10A (TCM) |
| R1 | Przekaźnik pomocniczy |
| R2 | Przekaźnik zapłonu |
Oddzielnie pod panelem można zamontować dodatkowe elementy. Na przykład bezpieczniki: przekaźnik pompy olejowej i moduł sterujący skrzyni biegów (TCM).
Komora silnika
Skrzynka montażowa
Znajdują się one pod maską w komorze silnika po lewej stronie, pod rurą dolotową powietrza.
Aby uzyskać dostęp do bloków, należy zdemontować rurę wlotu powietrza.
- A – należy wymienić
- B – dobry bezpiecznik
Pudełko A
Zdjęcie pierwszej skrzynki montażowej

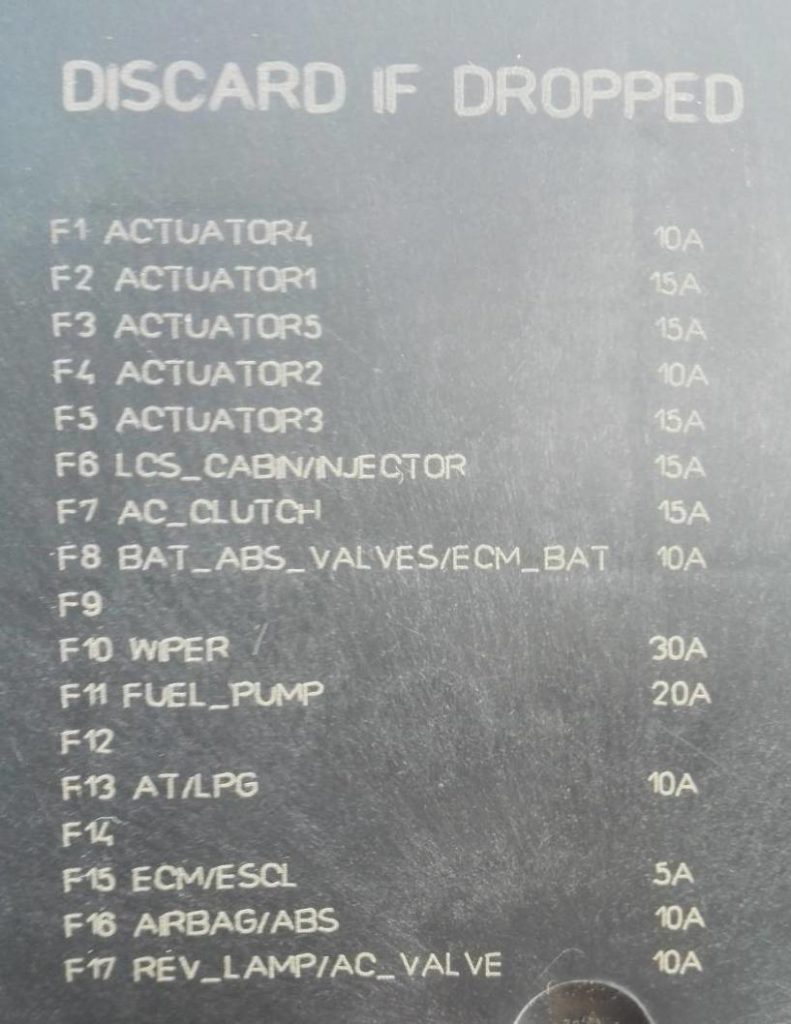

Opis pierwszej skrzynki montażowej
Schemat
Oznaczenie
| 81 | 10A Jednostka sterująca silnika |
| 82 | 15A Jednostka sterująca silnika, |
| 83 | 15A Zawór przepustnicy, sterownik silnika, zawór pochłaniacza (EVAP), czujnik MAF, cewki zapłonowe, główny przekaźnik, zawór wydechowy, zawór wlotowy, wysokociśnieniowa pompa paliwa, wtryskiwacze, skrzynka bezpieczników w komorze silnika, czujnik stosunku powietrza do paliwa, podgrzewacz paliwa, czujnik wody w paliwie, zawór obejściowy płynu chłodzącego |
| 84 | 10A Sterownik silnika, zawór kolektora dolotowego, wydech zaworu rozrządu, wlot zaworu rozrządu, zawór rozrządu |
| 85 | 15A Czujnik składu powietrza i paliwa, podgrzewana sonda lambda, zawór turbosprężarki, sterownik silnika, sterownik świec żarowych |
| 86 | 15A Wtryskiwacze, cewki zapłonowe, skrzynka bezpieczników |
| 87 | Przekaźnik sprężarki klimatyzacji 15A |
| 88 | Nieużywany |
| 89 | Nieużywany |
| 90 | 30A Przekaźnik wycieraczki przedniej, silnik wycieraczki przedniej |
| 91 | 20A Przekaźnik pompy paliwa |
| 92 | Nieużywany |
| 93 | 10A ECM, sterownik skrzyni biegów, czujnik zasięgu skrzyni biegów, skrzynka bezpieczników pod maską, czujnik położenia neutralnego, główny czujnik prędkości, wtórny czujnik prędkości, czujnik prędkości obrotowej, czujnik biegu wstecznego/neutralnego |
| 94 | Nieużywany |
| 95 | 5A Blokada kierownicy |
| 96 | 10A Ponowne uruchomienie przekaźnika (start-stop) |
| 97 | 10A Lampa zespolona przednia prawa, lampa zespolona przednia lewa, sprężarka, czujnik zasięgu skrzyni biegów, skrzynka bezpieczników pod maską, czujnik położenia neutralnego, przełącznik prędkości biegu wstecznego, czujnik biegu wstecznego/neutralnego |
Pudełko B
Zdjęcie drugiej skrzynki montażowej
Opis drugiej skrzynki montażowej
Schemat
Opis
| 34 | Przekaźnik klaksonu 15A |
| 35 | 30A Diesel: Przekaźnik PTC 2 |
| 36 | 30A Diesel: Przekaźnik PTC 3 |
| 37 | 30A Diesel: Przekaźnik PTC 1 |
| 38 | 30A Elektryczny hamulec postojowy |
| 39 | 30A Opcjonalne złącze |
| 40 | – |
| 41 | 30A Elektryczny hamulec postojowy |
| F | 50A ESP |
| G | 30A ABS |
| H | 50A ESP |
| I | Przekaźnik spryskiwaczy reflektorów 30A |
| J | – |
| K | 40A ABS |
| L | 30A Przekaźnik rozrusznika, przekaźnik zapłonu (bezpieczniki: „1”, „2”, „3”, „4”, „10”, „11”, „12”) |
| M | 50A le elektrycznie sterowane szyby, elektrycznie sterowane szyby, zasłony, elektrycznie sterowane siedzenia |
| R1 | Przekaźnik klaksonu |
Pudełka pod reflektorem

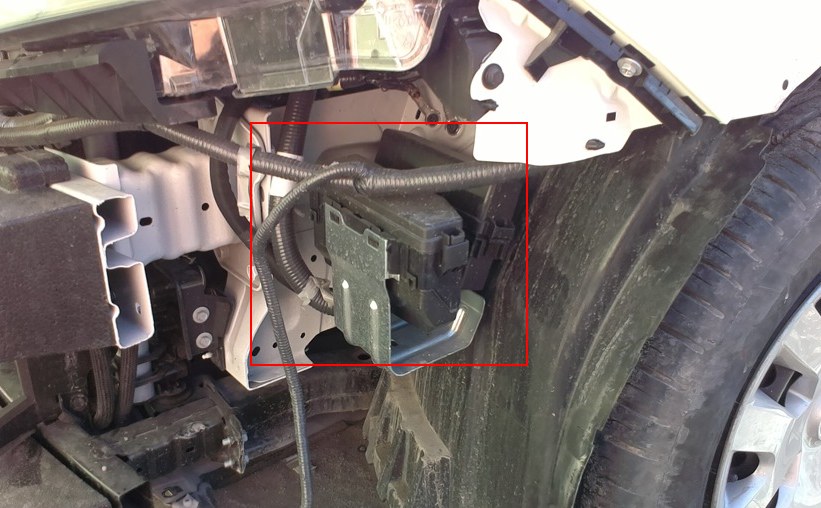

Znajdują się one pod lewym reflektorem, za zderzakiem.
Ramka 1 – Zdjęcie poglądowe
Schemat pierwszego pudełka
Ramka 2 – Zdjęcie
Schemat drugiej skrzynki pod reflektorem
Przeznaczenie
| OGRZEWANY EKRAN | Ogrzewanie szkła |
| PRZEKAŹNIK SPRYSKIWACZA H/LAMPY | Przekaźnik spryskiwaczy reflektorów |
| PRZEKAŹNIK KLAKSONU ZABEZPIECZAJĄCEGO KRADZIEŻĄ | Przekaźnik klaksonu antykradzieżowego |
| PRZEKAŹNIK OGRZEWANIA EKRANU PRZEDNIEGO | Przekaźnik podgrzewanej szyby przedniej |
Jednostka zasilana akumulatorowo
Znajduje się na dodatnim zacisku akumulatora.
Schemat
Oznaczenie
| A | Rozrusznik 450 A, przekaźnik Baypass ponownego uruchomienia silnika |
| B | Generator 450A |
| C | 100A Przekaźnik pomocniczy (bezpieczniki: „13”, „14”, „15”), przekaźnik ogrzewania tylnej szyby (bezpieczniki: „10”, „11”, „12”), przekaźnik ogrzewania (bezpieczniki: „7”, „17 “), przekaźnik wycieraczek przednich, reflektor prawy, lampa tylna prawa, lampa przeciwmgłowa przednia prawa, bezpieczniki: “19”, “20”, “21”, “22”, “24”, “25”, “26”, ” 27”, „28”, „29”, „30”, „31”, „32”, „33”, „57”, „58”, „U” |
| D | 100A Przekaźnik zapłonu (bezpieczniki: „56”, „61”, „63”, „65”, „67”), przekaźnik klimatyzacji, przekaźnik wentylatora chłodzenia silnika 1, lewy reflektor, tylna lewa lampa, przednie lewe światło przeciwmgłowe, bezpieczniki : „P”, „Q” |
| mi | Bezpieczniki 50A: „R”, „S”, „T”, „42”, „44”, „45”, „46” |
| U | 100A Prawy reflektor, tylna lampa prawa, przednia prawa lampa przeciwmgłowa, sterownik świec żarowych, sterownik termo-tłoczka, bezpiecznik: „58” |
| V | Bezpieczniki 100A: „F”, „G”, „H”, „I”, „K”, „L”, „M”, „34”, „35”, „36”, „37”, „38” , „39”, „41”, „N”, „O”, |
To wszystko. Jeśli masz coś do dodania – napisz w komentarzach.
