Mini crossover Nissan Juke 1 generacji produkowany był w latach 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019 i 2020 r. Obecnie do montażu dotarła 2 generacja modelu. Aktualizacja 2014 miała wiele wspólnego z wyglądem. W naszym materiale pokażemy, gdzie znajdują się skrzynki bezpieczników i przekaźników Nissana Juke , ich zdjęcia, schematy i oznaczenie przeznaczenia elementów, osobno zwracamy uwagę na bezpiecznik zapalniczki.
Contents
Lokalizacje

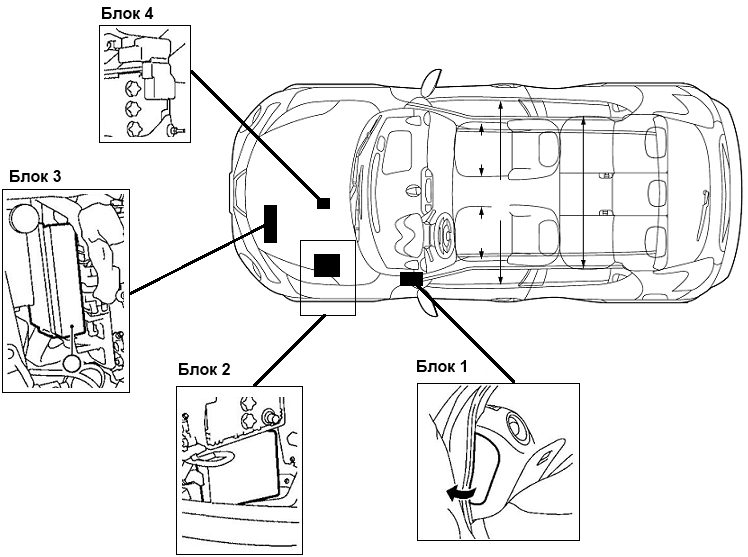

Nissan Juke posiada 4 skrzynki z bezpiecznikami i przekaźnikami. Jeden w kabinie i 3 pod maską. Ich lokalizację pokazano na schemacie.
Schemat
Przedział pasażerski
Skrzynka ta, numer 1 na schemacie, znajduje się na końcu deski rozdzielczej, za osłoną ochronną.

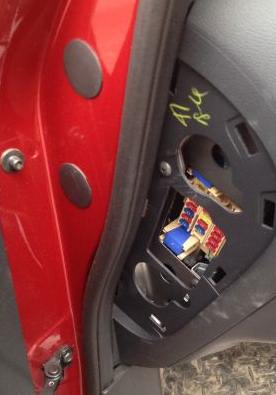

Zdjęcie

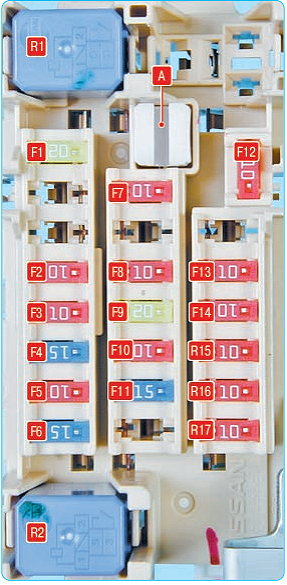

Schemat
Przeznaczenie
| F1 | 20A Gniazdo do podłączenia dodatkowego wyposażenia, zapalniczki, systemu audio, elektrycznego napędu lusterek zewnętrznych |
| F2 | 10A System audio |
| F3 | 10A Blok montażowy w komorze silnika |
| F4 | 15A Przekaźnik wentylatora dmuchawy |
| F5 | 10A Klimatyzator |
| F6 | 15A Przekaźnik wentylatora dmuchawy |
| F7 | 10A Wyposażenie opcjonalne |
| F8 | 10A Zestaw wskaźników |
| F9 | 20A Wyposażenie elektryczne przyczepy |
| F10 | 10A Plafon oświetlenia wewnętrznego |
| F11 | 15A Podgrzewane siedzenia |
| F12 | 10A Podgrzewane lusterka zewnętrzne |
| F13 | 10A Zestaw wskaźników |
| F14 | 10A Wyposażenie opcjonalne |
| F15 | 10A Wyposażenie opcjonalne |
| F 16 | Podkładki 10A |
| F17 | 10A Pasywny system zabezpieczeń (SRS) |
| R1 | Przekaźnik dodatkowego wyposażenia salonu |
| R2 | Przekaźnik wentylatora dmuchawy |
Za zapalniczkę odpowiada bezpiecznik nr 1, 20A.
Komora silnika

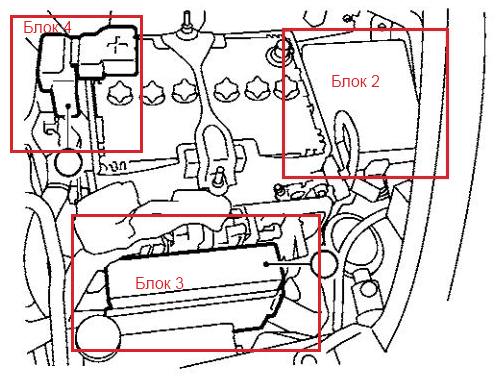

Schemat
Skrzynka montażowa

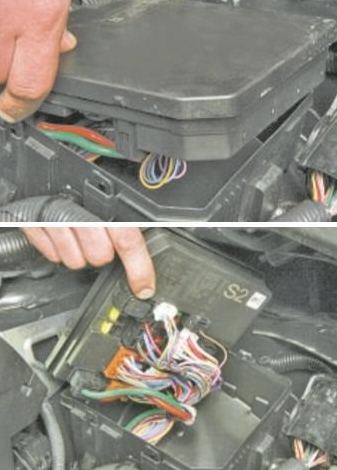

Na schematach jest oznaczony numerem 2. Znajduje się na samym skraju przestrzeni silnikowej. Aby uzyskać dostęp należy zdjąć tuleję filtra powietrza.

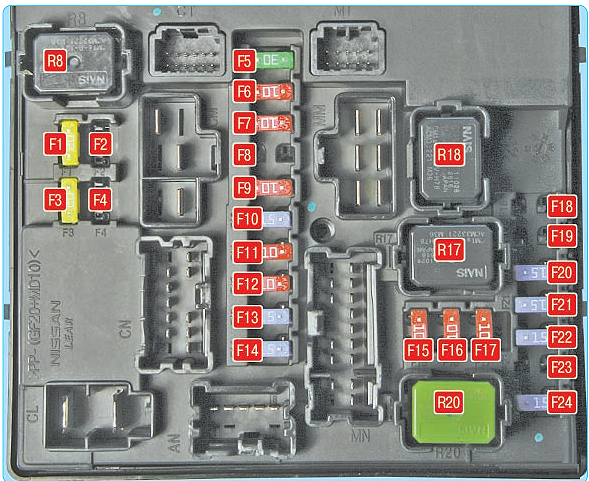

Schemat
Opis
| F1 | 20A Ogrzewana szyba tylnych drzwi, podgrzewane lusterka wsteczne |
| F2 | Nieużywany |
| F3 | 20A System zarządzania silnikiem |
| F4 | Nieużywany |
| F5 | 30A Wycieraczka szyby przedniej, wycieraczki |
| F6 | 10A Wymiary prawidłowe |
| F7 | 10A Wymiary lewe |
| F8 | Nieużywany |
| F9 | Sprzęgło sprężarki klimatyzacji 10A |
| F10 | 15A Światła przeciwmgielne |
| F11 | 10A Światła drogowe, reflektor prawy |
| F12 | 10A Światła drogowe, reflektor lewy |
| F13 | 15A Światła mijania, lewy reflektor |
| F14 | 15A Światła mijania, prawe reflektory |
| F15 | 10A System zarządzania silnikiem |
| F 16 | 10A Światło cofania |
| F17 | 10A Układ przeciwblokujący |
| F18 | Nieużywany |
| F19 | Nieużywany |
| F20 | 15A Pompa paliwa |
| F21 | 15A Układ zapłonowy |
| F22 | Układ wtryskowy 15A |
| F23 | Nieużywany |
| F24 | Wspomaganie kierownicy 15A |
Oznaczenie przekaźnika
- R8 Przekaźnik ogrzewania tylnych drzwi
- R17 Przekaźnik zmniejszania (-) obrotów wentylatora chłodzącego
- R18 Przekaźnik zwiększający (+) obroty wentylatora chłodzącego
- R20 Przekaźnik układu zapłonowego
Skrzynka bezpiecznikowa

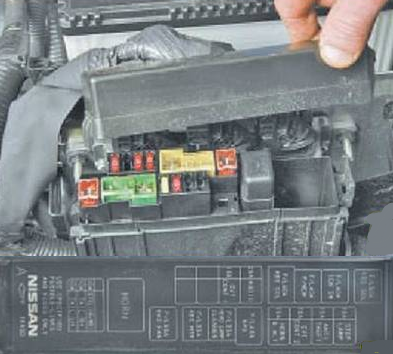

Oznaczone numerem 3. Aby uzyskać dostęp do bezpieczników skrzynki na obudowie elektronicznej jednostki sterującej silnika, należy nacisnąć zatrzask pokrywy. Po wewnętrznej stronie zostanie zastosowany aktualny układ elementów.

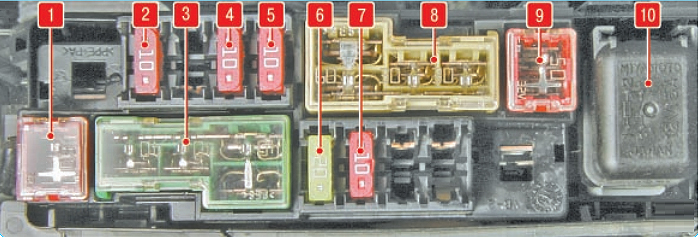

Schemat
Przeznaczenie
- Moduł hydroelektroniczny ABS 50A
- 10A Sygnał stopu
- 40A Układ zapłonowy, podnośniki szyb, ABS
- Sterowanie CVT 10A
- 10A Generator sygnału dźwiękowego
- 20A System audio, magnetofon radiowy
- Sterowanie CVT 10A
- 60A Elektryczne wspomaganie kierownicy, spryskiwacze reflektorów (30A), ABS (30A)
- Wentylator chłodnicy 50A
- Przekaźnik klaksonu

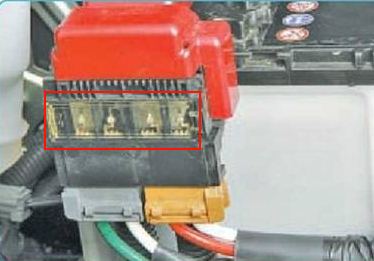

Skrzynka bezpieczników zasilania
Znajduje się na dodatnim zacisku akumulatora i stanowi grupę bezpieczników topikowych zabezpieczających skrzynki bezpieczników w kabinie pasażerskiej oraz pod maską. Na schematach jest on oznaczony numerem 4. W przypadku całkowitego braku napięcia zalecamy rozpoczęcie testu od nich.
Jeśli masz jakieś pytania, napisz w komentarzach.
