Pod nazwą Nissan Bluebird produkowana była cała rodzina samochodów osobowych . W zależności od generacji Bluebird był dostępny w wersjach nadwozia typu sedan, kombi i hatchback. Przez cały czas prezentowanych było 10 generacji tego modelu. Największą popularnością cieszyła się ostatnia generacja U14 produkowana w latach 1996, 1997, 1998, 1999, 2000 i 2001. Model ten został zastąpiony przez Nissana Bluebird Sylphy, który jest nadal produkowany. W tej publikacji znajdziesz informacje na temat lokalizacji skrzynek bezpieczników i przekaźników Nissan Bluebird U14 i Nissan Bluebird Sylphy . A także zdjęcia samych pudełek, ich schematy i przeznaczenie oznaczenia.
Contents
Lokalizacje
Schemat
W tej serii znajdują się 3 skrzynki z bezpiecznikami i przekaźnikami. Pierwszy znajduje się w kabinie, na prawo od kierownicy. Drugi znajduje się pod maską, obok akumulatora i przekaźnika, przy beczce z płynem do spryskiwaczy.
Należy pamiętać, że w zależności od konfiguracji i rodzaju silnika obwody bezpieczników różnią się. Sprawdź dokładne przyporządkowanie zgodnie z opisem na osłonie ochronnej. Na końcu artykułu zamieścimy tłumaczenie z języka angielskiego.
Nissan Bluebird U14
Przedział pasażerski

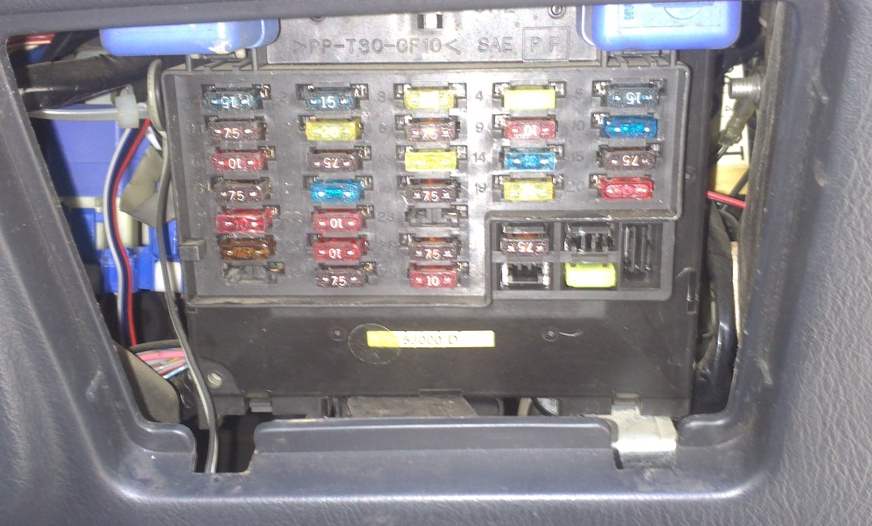

Zdjęcie
Bezpiecznik nr 15 odpowiada za zapalniczkę.
Komora silnika
Schemat
Skrzynka przekaźników
Schemat
Przeznaczenie
- Wentylator elektryczny (po lewej)
- Przekaźnik świateł mijania reflektorów
- Wtryskiwacze (układ wtryskowy), wentylator elektryczny
- Przekaźnik wycieraczki tylnej
- Reflektor przedni prawy
- Grupa bezpieczników (10 A sterownik elektrycznych lusterek, sygnał 10 A, regulator napięcia generatora 7,5 A, światła boczne 10 A)
- Silnik, wentylator elektryczny
- Przekaźnik sygnału
- Blokada automatycznej skrzyni biegów, przekaźnik rozrusznika
- Przekaźnik klimatyzatora
Nissan Bluebird Sylphy

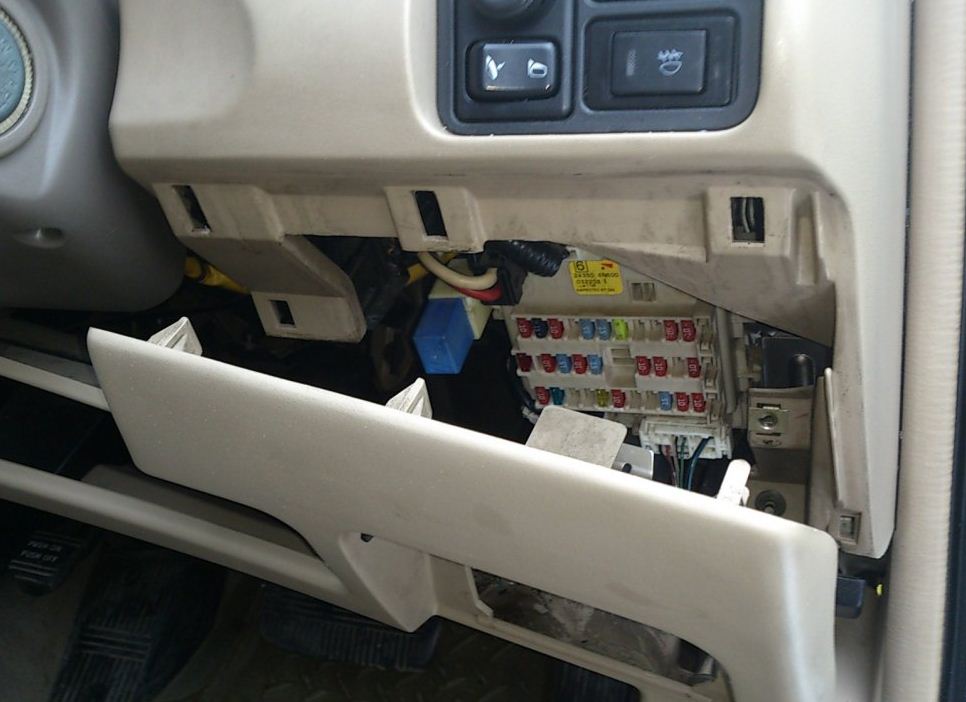

Przedział pasażerski
Oznaczenie
Komora silnika
Skrzynka bezpieczników
Skrzynka przekaźników
- Przekaźnik świateł przeciwmgłowych
- Przekaźnik wentylatora elektrycznego
- Klimatyzacja
- Przekaźnik wentylatora elektrycznego
- Lampy świateł hamowania
- Światła / światła 1
- Układ hamulcowy
- Światła / światła 2
- Przekaźnik sygnału
- Przekaźnik wentylatora elektrycznego 2
Przypisanie skrótów
