Nissan Almera N15 , ówczesny samochód pierwszej generacji japońskiej firmy Nissan. Produkowany w latach 1995, 1996, 1997, 1998, 1999 i 2000. Przeważnie był to trzy- lub pięciodrzwiowy hatchback. Zmiana stylizacji przeprowadzona w 1998 r. dotyczyła głównie nadwozia, zderzaka i listew progowych. Oferujemy zapoznanie się z lokalizacją wszystkich elektronicznych sterowników Nissan Almera N15 , skrzynek bezpieczników i przekaźników, a także ich schematami i opisami. Osobno zauważamy bezpiecznik zapalniczki.
Contents
Lokalizacje
Cała instalacja elektryczna w samochode
Schemat
Przeznaczenie
- skrzynka montażowa na bezpieczniki i przekaźniki;
- elektroniczna jednostka sterująca silnikiem;
- jednostka sterująca poduszką powietrzną;
- Elektroniczna jednostka sterująca ABS;
- przekaźnik jednostki sterującej silnika;
- przekaźnik czasowy wycieraczek szyby przedniej;
- skrzynka do centralnego ryglowania zamków drzwi;
- przekaźnik blokujący rozrusznik;
- jednostka sterująca sygnalizatorem niezałączonego oświetlenia zewnętrznego w obecności klucza w stacyjce (włącznik wskaźników i rozrusznika);
- przerywacz przekaźnika kierunkowskazów i alarmu;
- włącznik świateł hamowania;
- przekaźnik świateł przeciwmgłowych;
- przekaźnik pompy paliwa;
- przekaźnik czasowy wycieraczki tylnej szyby;
- złącze wiązki przewodów wyłącznika drzwiowego;
- złącze wiązki przewodów kabiny pasażerskiej i komory silnika;
- włącznik elektrycznie sterowanych szyb i szyberdachu.
Przedział pasażerski
Skrzynka montażowa

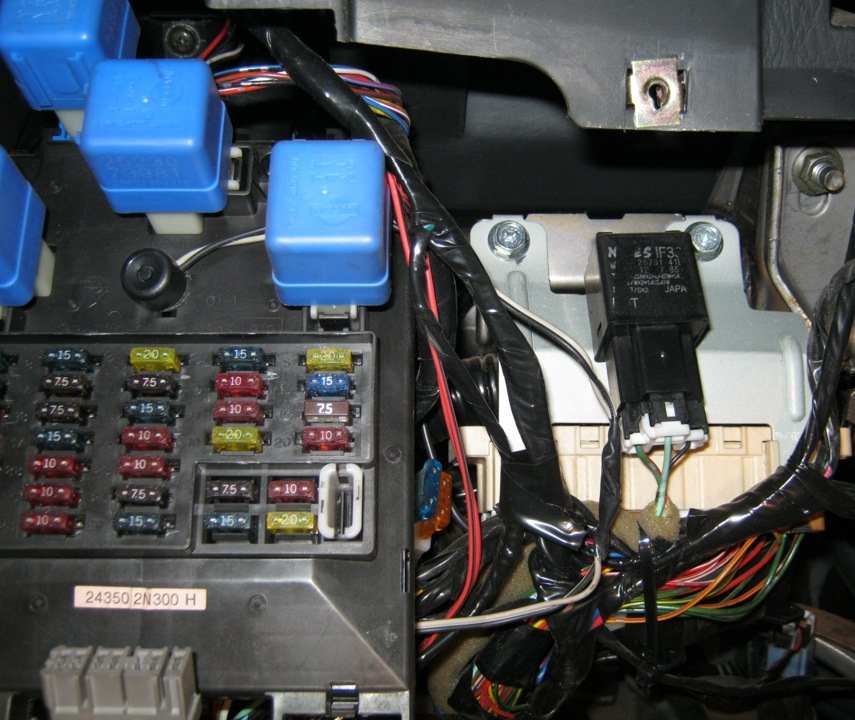

Zdjęcie

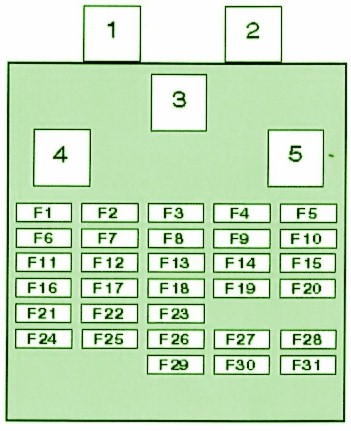

Schemat
Opis
Przekaźnik
| 1 | Przekaźnik silnika szyberdachu (bez elektrycznie sterowanych szyb) |
| 2 | Przekaźnik podgrzewanego lusterka |
| 3 | Przekaźnik silnika dmuchawy nagrzewnicy |
| 4 | Przekaźnik głównych obwodów zapłonowych |
| 5 | Przekaźnik pomocniczych obwodów zapłonowych |
Wyłączniki automatyczne
| F1 | (15A) Nagrzewnica, klimatyzator |
| F2 | (15A) Nagrzewnica, klimatyzator |
| F3 | (20A) Ogrzewana tylna szyba (bez świateł do jazdy dziennej) |
| F4 | (15A) Przednie światła przeciwmgielne |
| F5 | (20A) Ogrzewana tylna szyba (ze światłem do jazdy dziennej) |
| F6 | (7,5A) Zawór regulacji prędkości biegu jałowego – klimatyzator, system wyłączania klimatyzatora, nagrzewnica, klimatyzator |
| F7 | (7,5 A) Złącze diagnostyczne, przekaźnik podnośnika szyb, przekaźnik zasilania szyberdachu, przekaźnik czasowy odmgławiacza tylnej szyby, jednostka sterująca immobilizera |
| F8 | (10A) Układ sterowania automatyczną skrzynią biegów, światła cofania, zestaw wskaźników, kierunkowskazy |
| F9 | (10A) Wycieraczka tylnej szyby |
| F10 | (15A) Lampka zegara, system audio |
| F11 | (7,5A) Kierunkowskazy |
| F12 | (7,5A) Elektroniczna jednostka sterująca ABS |
| F13 | (15A) Bezpiecznik zapalniczki samochodowej |
| F14 | (10A) Światła stopu, elektroniczna jednostka sterująca ABS |
| F15 | (10A) Alarm |
| F 16 | (10A) Podgrzewany czujnik tlenu |
| F17 | (15A) Pompa paliwa, zawór sterujący powietrzem pomocniczym |
| F18 | (10A) Podgrzewane siedzenia |
| F19 | (20A) Wycieraczka szyby przedniej |
| F20 | (7,5A) Lampy wewnętrzne |
| F21 | (3A) Moduł sterujący SRS (system pojedynczej poduszki powietrznej) |
| F22 | (10A) Moduł sterujący SRS (system podwójnej poduszki powietrznej) |
| F23 | (10A) Podgrzewane lusterka zewnętrzne |
| F24 | (7,5 A) Przekaźnik świec żarowych, regulacja zasięgu reflektorów, zegar, system audio, jednostka sterująca immobilizera |
| F25 | (10A) Zawór E/m do czyszczenia układu odzyskiwania oparów paliwa, zawór e/m do czyszczenia układu EGR, zawór regulacji prędkości biegu jałowego (IAC) -SOHC, zawór e/m do zmiennych faz rozrządu, przekaźnik silnika wentylatora chłodzącego, żarzenie przekaźnik wtykowy, sterowanie wyprzedzeniem przy częściowym obciążeniu, e/m zawór odcinający dopływ paliwa, klimatyzacja, przekaźnik blokady rozruchu – automatyczna skrzynia biegów, jednostka sterująca oświetleniem do jazdy dziennej, przekaźnik ogrzewania tylnej szyby, sygnał włączenia zapłonu do elektronicznej jednostki sterującej silnika (CD20E, diesel) |
| F26 | (7,5A) Sygnał uruchomienia do elektronicznej jednostki sterującej silnika – CD20E diesel, jednostka sterująca oświetleniem dziennym |
| F27 | Zapasowy bezpiecznik |
| F28 | Zapasowy bezpiecznik |
| F29 | (15A) Środki do czyszczenia reflektorów |
| F30 | Zapasowy bezpiecznik |
| F31 | Zapasowy bezpiecznik |
W Nissanie Almera N15 za zapalniczkę odpowiada bezpiecznik nr 13
Komora silnika
W komorze silnika znajdują się 3 skrzynki bezpieczników i przekaźników. Dwa po lewej stronie obok akumulatora i jeden po prawej stronie. Liczba ich elementów może się różnić i zależy od konfiguracji pojazdu.

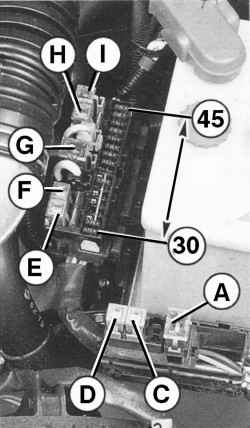

Pudełko obok akumulatora
Schemat
Przeznaczenie
- System ogrzewania przed i po uruchomieniu 75 A
- C 30A Przekaźnik sterujący elektrozaworu ABS
- Przekaźnik pompy hydraulicznej ABS D 30A
- E 30A Wentylator elektryczny układu chłodzenia silnika. Klimatyczna instalacja
- F 25A Centralny system zamka drzwi. Elektryczny szyberdach
- G 75A Zasilanie pokładowe
- Н 30А Wentylator elektryczny układu chłodzenia silnika. Klimatyczna instalacja
- I 30A Obwód zasilania wyłącznika zapłonu lub przyrządu i wyłącznika rozrusznika
- 30 7,5A Sprzęgło elektromagnetyczne sprężarki klimatyzacji. Zawór elektropneumatyczny przyspieszenia biegu jałowego 2 włączony
- 31 7,5A Obwód zasilania regulatora napięcia generatora
- 36 10A Reflektory (światło pozycyjne). Światła tylne (światło boczne)
- 37 – Rezerwa
- 38 – Rezerwa
- 39 15A Reflektor prawy (światła mijania i drogowe)
- 40 15А Reflektor lewy (światła mijania i drogowe). Lampka kontrolna włączenia świateł drogowych
- 41 7,5A Czujnik położenia wałka rozrządu i prędkości obrotowej silnika. Miernik masowego przepływu powietrza. Immobilizer
- 42 10A Sygnał dźwiękowy
- 43 7,5A Światła tylne (światło przeciwmgielne)
- 44 10A Światła tylne (światło boczne). Światło tablicy rejestracyjnej
- 45 10 Lampy tylne (światło boczne)
Skrzynka przekaźników
Aktualne dekodowanie znajduje się na okładce.
Zdjęcie
Oznaczenie
- Przekaźnik silnika wentylatora chłodzącego – niska prędkość
- Przekaźnik klaksonu
- Przekaźnik rozrusznika
- Przekaźnik przerywanej pracy wycieraczki tylnej szyby
- Przekaźnik klimatyzatora
- Przekaźnik silnika wentylatora chłodzącego (wysoka prędkość) SOHC – DKPP, DOHC, diesel
- Przekaźnik silnika wentylatora chłodzącego 2 – DOHC, klimatyzacja, olej napędowy
- Przekaźnik tylnych świateł przeciwmgłowych
